완전한 솔더 페이스트 검사 공정: 단계별 SMT(표면실장기술) 가이드

SPI(솔더 페이스트 검사)는 SMT 조립 공정에서 중요한 비접촉식 3차원 측정 공정입니다. 이 공정은 솔더 페이스트 인쇄 직후, 부품 실장 전에 수행됩니다. SPI의 주된 목표는 인쇄된 솔더 페이스트 도포물의 품질과 정확성을 검증하는 것으로, PCB(인쇄회로기판)에서 결함을 방지하는 가장 중요한 단계입니다. 우수한 SPI 공정은 높은 수율을 달성하는 기본 바탕이며, 특히 부품 크기가 작아지고 PCB 밀도가 높아짐에 따라 더욱 중요합니다.

왜 솔더 페이스트 검사가 필수적인가

 솔더 페이스트 인쇄의 품질은 모든 SMT 결함의 60%에서 80%까지 직접적인 원인이 됩니다. 불량 솔더 접합부(예: 브리징, 오픈 회로, 또는 접속 불량)는 거의 항상 페이스트 도포물의 부피, 형상, 또는 배치 문제로 거슬러 올라갑니다.

SPI가 검출하는 주요 결함:

· 부족한 부피: 오픈 회로와 낮은 접속 강도의 가장 흔한 원인입니다.

· 과다한 부피: 인접 패드 사이의 솔더 브리징(쇼트)의 주된 원인입니다.

· 정렬 불량(X/Y 시프트): 페이스트가 목표 패드에서 벗어나 약한 접합부나 쇼트를 유발합니다.

· 번짐/슬럼핑: 페이스트가 흘러나거나 퍼져 잠재적으로 쇼트를 유발합니다.

· 잘못된 형상/면적: 페이스트 도포물이 요구되는 스텐실 개구부 형상과 일치하지 않아 접합부 형성을 저해합니다.

· 누락된 페이스트: 패드에 페이스트가 완전히 없어 오픈 회로를 초래합니다.

완전한 솔더 페이스트 검사 공정: 단계별

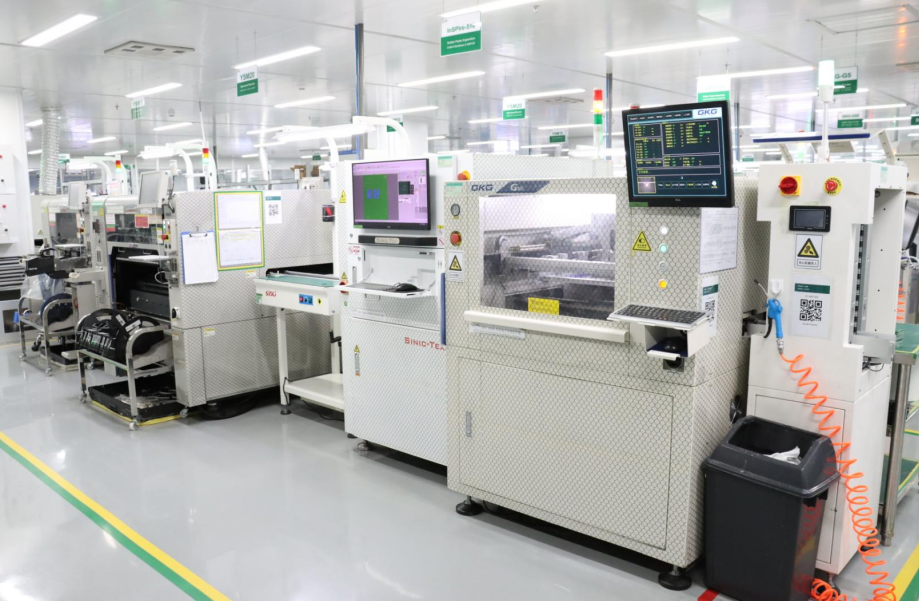

 SPI 공정은 SMT 라인에 매끄럽게 통합되며, 일반적으로 전용 3차원 측정 기계가 포함됩니다.

1단계: PCB 취급 및 클램핑

 베어 PCB는 솔더 페이스트 프린터에서 나와 SPI 기계로 이송됩니다.

· 기판은 검사 중 완전히 평평하고 안정적으로 유지되도록 정밀하게 위치 설정되고 견고하게 클램핑됩니다. 위치 정확성은 매우 중요하며, 흔히 PCB의 피듈리얼 마크를 사용하여 달성됩니다.

2단계: 3차원 데이터 획득(측정 단계)

 SPI 공정의 핵심은 인쇄된 솔더 페이스트의 3차원 지형도를 캡처하는 것입니다. 최신 SPI 시스템은 과거의 2차원 시스템 대신 3차원 기술만을 사용하며, 2차원 시스템은 페이스트 부피를 신뢰성 있게 측정할 수 없었습니다.

· 작동 원리: 가장 일반적인 방법은 레이저 삼각측량(레이저 라인과 카메라 사용) 또는 프린지 프로젝션(구조화된 빛 사용)입니다.

· 패턴화된 광원(레이저 라인 또는 복잡한 프린지 패턴)이 페이스트 도포물에 투사됩니다.

· 각도를 둔 고해상도 카메라가 페이스트에서 반사되는 빛을 캡처합니다.

· 페이스트의 높이 변화는 반사된 빛 패턴의 이동(삼각측량 원리)을 유발합니다.

· 데이터 변환: 정교한 알고리즘은 캡처된 이미지 이동을 사용하여 기판 위의 모든 솔더 페이스트 도포물의 정확한 높이 프로파일을 계산하고, 정밀한 3차원 모델을 생성합니다.

3단계: 이미지 처리 및 특징 추출

 원시 3차원 데이터는 각각의 개별 페이스트 도포물을 분리하고 분석하기 위해 처리됩니다.

· 패드 인식: 시스템은 기판의 게르버 데이터(PCB 패드의 컴퓨터 지원 설계 청사진)를 사용하여 모든 솔더 패드의 의도된 위치와 경계를 식별합니다.

· 특징 측정: 각 패드에 대해 시스템은 핵심 정량 지표를 추출합니다:

· 부피: 페이스트의 총량입니다. (가장 중요한 지표)

· 면적: 페이스트 도포물의 발자국입니다.

· 높이: 도포물의 최대 높이입니다.

· 형상: 이상적인 형상과의 비교입니다.

· X/Y 오프셋: 패드 중심으로부터의 정렬 불량 정도입니다.

4단계: 품질 평가 및 비교

측정된 특징은 공정 엔지니어가 설정한 사전 정의된 공차와 비교됩니다.

· 공차 설정: 이러한 한계는 일반적으로 게르버 파일의 공칭(이상적) 값에 대한 백분율 편차로 정의됩니다. 부피의 경우 일반적인 허용 범위는 ±20%입니다.

· 합격/불합격 판정: 측정값(특히 부피)이 허용 공차 범위를 벗어나면, 도포물은 결함으로 표시됩니다.

5단계: 데이터 보고 및 라인 피드백(공정 제어)

 이것은 SPI 공정에서 가장 가치 있고 정교한 부분입니다. SPI 기계는 단순히 검사만 하는 것이 아니라, 전체 SMT 라인을 최적화하기 위해 결과를 전달하기도 합니다.

· 결함 로깅: 모든 결함이 기록되며, 시각적 표현이 검증을 위해 작업자에게 제시됩니다.

· 통계적 공정 관리: SPI 시스템은 지속적으로 추세를 모니터링합니다. 평균 부피가 여러 기판에 걸쳐 하향으로 편향되기 시작하면, 시스템은 솔더 페이스트 프린터에 클리닝 사이클을 수행하도록 자동으로 신호를 보내거나 스텐실이나 스퀴지의 문제를 작업자에게 경보합니다. 이 폐루프 피드백은 진정한 SMT 공정 제어에 필수적입니다.

· 수리/리워크: 검출된 결함이 있는 기판은 리플로우 오븐으로 이동하기 전에 수동 리워크를 위해 표시되는 경우가 많으며, 이는 비용이 큰 리플로우 후 수리를 방지합니다.

SPI가 측정하는 핵심 지표

 SPI는 주관적인 인쇄 공정을 데이터 기반 과학으로 변모시키는 객관적이고 정량적인 데이터를 제공합니다.

결론: SPI로 품질과 수율 향상하기

 솔더 페이스트 검사의 구현은 더 이상 선택적이지 않으며, 복잡하고 밀집되며 소형화된 PCB를 다룰 때 특히 그러한 고품질·고수율 SMT 제조를 위한 의무적인 기반입니다.

 모든 페이스트 도포물의 정밀한 3차원 특성을 캡처함으로써, SPI는 견고한 통계적 공정 관리에 필요한 폐루프 피드백을 제공합니다. 이러한 선제적 접근은 제조업체가 비용이 큰 리플로우 결함이 발생하기 전에 인쇄 문제를 포착하고 수정할 수 있게 하여, 최적의 부품 실장과 최종 접합부 신뢰성을 보장합니다.

 인쇄회로기판 조립 요구에 맞는 제조 파트너를 선택할 때, 100% 3차원 솔더 페이스트 검사를 포함한 최첨단 품질 관리는 공정 신뢰성의 궁극적인 지표입니다. PCBGOGO와 같은 평판 좋은 제조업체는 이러한 첨단 검사 기술을 품질 보증 공정의 핵심 부분으로 우선시하여, 조립의 가장 첫 단계부터 설계 무결성을 보호합니다.

 다음 프로젝트가 이러한 정밀도의 이점을 누리도록 하십시오. 첨단 SPI 기술에 전념하는 제조 파트너를 선택하십시오.
