마이크로 비아의 진화: 기계식 드릴에서 레이저 드릴 블라인드 및 매립 비아까지

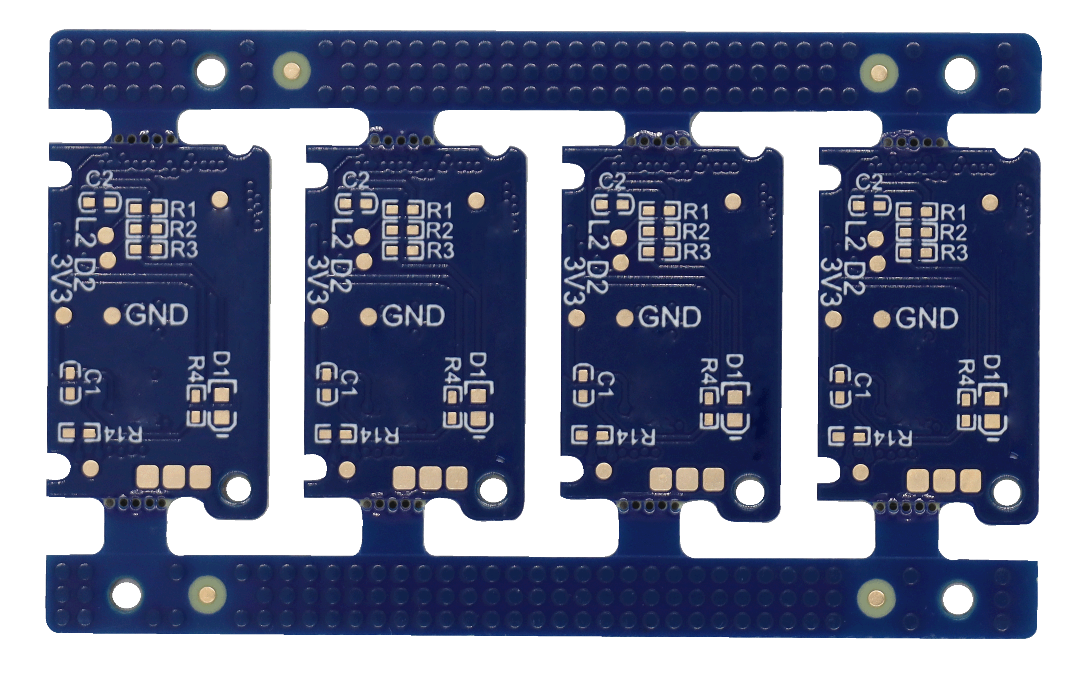

인쇄회로기판의 복잡한 세계에서, 아주 작은 하나의 요소가 전체 기판의 기능성을 좌우하는 열쇠를 쥐고 있습니다: 바로 홀입니다. 이 작은 홀, 즉 비아는 PCB의 서로 다른 층을 연결하여 전기 신호가 수직으로 이동할 수 있게 해주는 핵심적인 다리입니다. 이들의 크기와 배치는 기판의 밀도와 성능을 직접적으로 결정합니다. 전자기기의 한계를 계속해서 확장해 나가면서, 무식한 힘의 기계식 드릴에서 정밀한 레이저로 진화해 온 드릴 기술의 발전은 우리 업계의 끊임없는 혁신을 입증하는 증거입니다.

이것은 하나의 "홀"이 어떻게 기판 전체를 정의할 수 있는지, 그리고 왜 올바른 드릴 기술이 그 어느 때보다 중요한지에 대한 이야기입니다.

두 가지 드릴 방식의 이야기

오랫동안 PCB 업계의 주력은 기계식 드릴 이었습니다. 초경합금 드릴 비트를 사용하여 기계가 전체 기판 스택업을 관통하는 홀을 뚫는 방식입니다. 이 방식은 오늘날에도 컴포넌트 리드와 기존 PCB의 모든 층을 연결하는 데 필수적인 스루홀 가공에 널리 사용됩니다. 그러나 기계식 드릴에는 근본적인 한계가 있습니다. 드릴 비트에는 최소 직경이 존재하며, 더 작은 홀을 만들수록 파손과 마모의 문제가 발생합니다. 더 중요한 것은, 기계식 드릴은 기판을 완전히 관통하는 홀만 만들 수 있다는 점입니다.

여기에 레이저 드릴 이 등장했습니다. 이 기술은 새로운 차원의 정밀도와 유연성을 가능하게 함으로써 PCB 제조에 혁명을 일으켰습니다. 집속된 레이저 빔을 사용하여—일반적으로 유리섬유 드릴용 CO2 레이저와 더 미세한 홀 및 민감한 소재용 UV 레이저—기계가 재료를 층별로 제거합니다. 이 비접촉식 공정은 기계식 드릴과 관련된 물리적 스트레스와 이물질을 피할 수 있으며, 결정적으로 비관통형 홀 가공을 가능하게 합니다.

블라인드 비아와 매립 비아의 비밀

레이저 드릴의 진정한 위력은 기계식 드릴로는 불가능한 두 가지 유형의 홀, 즉 블라인드 비아 와 매립 비아 를 생성할 수 있다는 데 있습니다. 이들을 이해하는 것이 PCB 기술의 도약을 이해하는 핵심입니다.

· 블라인드 비아: 블라인드 비아는 PCB의 외층을 하나 이상의 내층에 연결하지만, 기판 전체를 관통하지는 않습니다. 수직 방향의 막다른 골목이라고 생각하면 됩니다. 위에서 아래가 보이지 않기 때문에 "블라인드"라고 불립니다.

· 매립 비아: 매립 비아는 PCB의 두 개 이상의 내층을 연결하지만 외층과는 접촉하지 않습니다. 기판의 코어 내부에 완전히 "매립"되어 있습니다.

이러한 마이크로 비아(Micro-Via, 일반적으로 직경 ≤100μm)는 고밀도 상호연결 기판의 기초입니다. 블라인드 비아와 매립 비아를 사용함으로써 설계자는 훨씬 더 조밀하고 컴팩트한 기판 레이아웃을 구현할 수 있습니다. 이는 더 작은 설치 면적에 더 많은 기능을 요구하는 최신 기기에 필수적입니다. 이들은 외층의 귀중한 공간을 컴포넌트 실장을 위해 확보하고 복잡한 배선 라우팅을 단순화하여, 더 작고 효율적인 최종 제품으로 이어집니다.

복합 적층의 기술

HDI 설계의 진정한 예술성은 이러한 다양한 유형의 비아를 조합하는 데서 나옵니다. 우리는 주로 두 가지 구성을 사용합니다:

· 적층 비아: 한 비아를 다른 비아 바로 위에 배치하여 여러 층을 일직선 수직 라인으로 연결하는 방식입니다. 이는 극도로 높은 정밀도를 요구하며 레이저 드릴로만 달성할 수 있습니다.

· 엇갈린 비아: 서로 다른 층의 비아를 오프셋 배치하는 방식입니다. 적층보다 직접적이지는 않지만, 특히 직접적인 경로가 불가능하거나 바람직하지 않은 특정 설계에서 더 신뢰성 높은 접근 방식이 될 수 있습니다.

레이저 기술은 이러한 복잡한 설계를 가능하게 합니다. 정밀하게 튜닝된 빔이 블라인드 비아를 특정 깊이까지 정확하게 드릴하고, 이후 공정에서 그 위에 또 다른 비아를 드릴하여 완벽한 수직 연결을 생성할 수 있습니다. 비아를 "적층"하거나 "엇갈리게" 배치할 수 있는 이 능력이 바로 현대의 다층 HDI 기판이 이전 세대보다 훨씬 작고 강력한 이유입니다.

진화는 계속된다

여정은 여기서 멈추지 않습니다. 특히 반도체 패키징 및 IC 기판과 같은 첨단 응용 분야에서 더 작고 더 빠른 전자기기에 대한 수요는 드릴 기술을 더욱 발전시키고 있습니다. 업계는 이미 유리 관통 비아(Through-Glass Vias, TGV) 의 개발을 목격하고 있습니다. 이 기술은 레이저를 사용하여 유리 코어를 관통하는 미세한 홀을 드릴함으로써, 차세대 기기를 위해 더 높은 밀도와 더 나은 신호 무결성을 가능하게 합니다. 이는 "홀"이 앞으로도 수년간 혁신의 핵심 영역으로 남을 것이라는 분명한 지표입니다.

당사의 관점: 정밀도 전문가

PCBgogo 는 회로 기판의 품질은 그 연결의 품질에 달려 있다는 것을 잘 알고 있습니다. 이것이 바로 당사가 최첨단 레이저 드릴 기술에 막대한 투자를 해 온 이유입니다. 당사에게 드릴 머신은 단순한 도구가 아니라, 정밀도와 품질에 대한 당사의 의지를 입증하는 증거입니다. 당사는 단순히 스루홀만 제공하는 것이 아니라, 최신 HDI 기판에 필수적인 복잡한 블라인드 및 매립 비아 적층의 전문가입니다. 엇갈린 비아와 적층 비아의 미묘한 차이를 다루는 당사의 전문성과 첨단 장비의 결합은 고객의 가장 야심 찬 설계를 현실로 만들어 드립니다. 당사는 마이크로 비아의 기술을 완벽하게 숙달함으로써 전자기기 혁명의 최전선에 계속 서서, 파트너들이 더 작고, 더 빠르고, 더 강력한 차세대 제품을 구축할 수 있도록 도울 것이라고 믿습니다.
