고속 PCB 설계에서 임피던스 제어의 중요성

고속 PCB 설계는 많은 초급 PCB 설계자에게 일종의 통과의례입니다. 직관과 몇 가지 모범 사례만으로도 대부분의 저속 PCB는 문제없이 작동하지만, 고속 PCB 설계는 신뢰성을 보장하기 위해 임피던스 제어와 정밀한 계산에 의존합니다. 임피던스 제어의 목표는 드라이버에서 리시버로의 신호 전력 전달을 최대화하고, 반사로 인한 신호 왜곡을 최소화하며, 중요 신호에서 발생하는 전자기 간섭을 최소화하는 것입니다. 임피던스 제어와 관련된 모든 사항의 핵심은 신호 속도가 증가함에 따라 신호가 이상적인 모델에서 점점 더 멀어지고 전송선로처럼 동작한다는 것입니다. 대부분의 설계자가 궁금해하는 것은 "내 설계에서 임피던스 제어가 얼마나 중요한가?"입니다. 이에 대한 답은 언제나 그렇듯이 "상황에 따라 다르다"입니다.

고속 신호란 무엇이며, 임피던스 제어는 언제 고려해야 할까요?

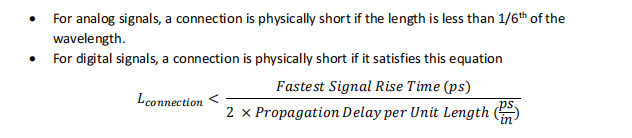

전통적으로 50MHz에서 3GHz 범위의 신호를 고속 신호라고 불렀지만, 오늘날에는 3GHz를 훨씬 초과하는 신호도 있습니다. 하지만 신호가 고속이라고 해서 반드시 임피던스 제어가 필요한 것은 아닙니다. 트레이스가 "물리적으로 짧은" 경우, 신호는 전송선의 특성에 크게 영향을 받지 않으므로 임피던스 제어를 고려하여 설계할 필요가 없습니다. 연결부가 물리적으로 짧은지 여부를 판단하는 데에는 수학적으로 도출되고 대부분의 설계자가 이해하기 쉽도록 간소화된 두 가지 간단한 규칙이 있습니다.

연결부가 물리적으로 짧지 않은 경우, 전체 배치 과정에서 임피던스 제어를 고려해야 합니다.

임피던스 제어가 제대로 되지 않을 경우 어떤 위험이 있을까요?

신호를 전송선로로 취급하면 그 동작을 예측할 수 있고, 임피던스 제어를 통해 적절한 신호 무결성을 확보할 수 있습니다. PCB 설계자가 설계에 임피던스 제어를 포함하지 않으면 신호 반사, 크로스토크, 전자기 간섭과 같은 문제가 발생하여 중요한 신호뿐만 아니라 주변 소자에도 영향을 미칠 수 있습니다. 이러한 원치 않는 영향으로 인해 중요한 고속 인터페이스에 오류가 발생하거나 아예 작동하지 않을 수 있습니다. 경우에 따라 임피던스 제어가 제대로 되지 않으면 인접한 트레이스에 오류가 발생하거나, 최악의 경우 인접한 소자에까지 영향을 미칠 수 있습니다. 이를 방사 방출이라고 하며, 일부 지역에서는 이러한 방사 방출로 인해 소자의 사용이 불법이 될 수도 있으므로 적절한 임피던스 제어가 매우 중요합니다.

트레이스의 임피던스를 제어할 때 고려되는 요소는 무엇입니까?

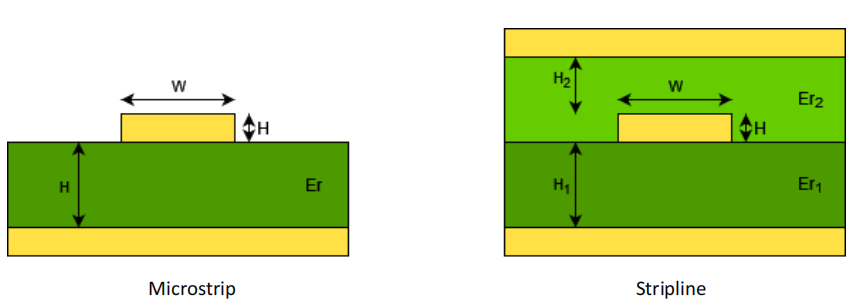

임피던스 제어 보드를 설계할 때, PCB 설계자는 최소한 트레이스의 높이(T)와 너비(W), 트레이스와 기준면을 분리하는 재료의 유전 상수(Er), 그리고 유전체 재료의 높이(H)를 고려해야 합니다. 차동 쌍 신호의 경우, 도체 간 간격도 고려해야 합니다. 가장 일반적인 두 가지 경우로, 트레이스는 외부 레이어에 단일 유전체 층 위에 배선되거나, 내부 레이어에 두 개의 유전체 층 사이에 끼워져 배선될 수 있습니다. 후자의 경우, 두 유전체 층의 높이와 기준면을 모두 고려해야 합니다.

매우 민감한 신호의 경우, 임피던스 제어 설계에서는 재료의 품질과 제조 공정의 신뢰성 또한 중요한 요소가 됩니다.

임피던스 제어 PCB를 설계하려면 어떻게 해야 할까요?

고속 보드를 설계하는 것은 매우 어렵게 느껴질 수 있지만, 사실 그렇지 않습니다. 중요한 점은 임피던스가 허용 오차와 함께 정의되는 경우가 많으므로 인터페이스에 오차 범위가 있다는 것입니다. 일반적인 목표 임피던스는 25~125옴 범위이며 허용 오차는 ±10%입니다. 온라인 계산기와 같은 도구를 사용하면 설계자는 임피던스 제어 트레이스의 정확한 치수를 신속하게 구할 수 있습니다.

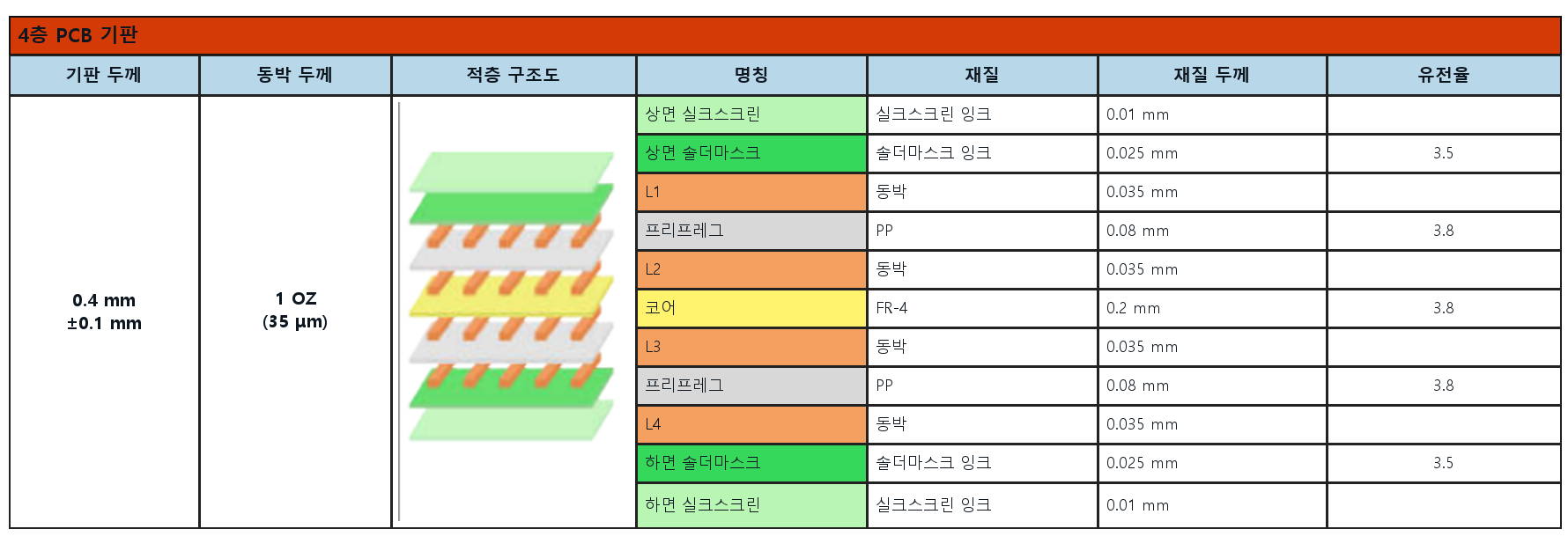

임피던스 제어의 중요성 때문에 PCB 제조업체는 설계 지원을 위해 문서, 컨설팅 및 기타 자료를 제공하는 경우가 많습니다. 간단한 임피던스 제어 인터페이스의 경우 재료 높이 및 유전 상수와 같은 측정값이 포함된 공개된 스택업 표를 참조하는 것만으로도 충분할 수 있습니다. 아래는 PCBgogo의 4층 스택업 예시입니다.

임피던스 제어 허용 오차가 훨씬 작은 복잡한 인터페이스와 빠른 신호의 경우, 전체적인 설계를 위해서는 PCB 제조업체와의 협의가 필수적입니다. PCB 제조업체는 설계자가 적절한 재료를 선택하고, 최소 트랙 크기와 간격을 파악하며, 임피던스 제어 설계를 지원하는 고급 기술을 선택하는 데 도움을 줄 수 있습니다. 또한 설계자는 제작 과정에서 발생할 수 있는 미세한 변동에 대비하여 중요한 트레이스를 식별할 수 있도록 PCB 제조업체에 제작 관련 참고 사항을 제공할 수 있습니다.

임피던스 제어 설계를 구상할 때 기억해야 할 다른 핵심 개념은 무엇입니까?

1. 전송선로 효과로 인해 임피던스 제어 트레이스는 가능한 한 짧게 유지해야 합니다.

2. 임피던스 제어 트레이스를 배선할 때는 아래쪽 기준면에 단절이나 불연속면이 없는지 확인하십시오. 귀환 경로는 중요 트레이스 바로 아래에 있어야 하며, 기준면의 단절을 가로지르면 불필요한 인덕턴스가 추가될 수 있습니다.

3. 임피던스 제어 트레이스를 단일 레이어에 구현하려고 시도하십시오. 기준면 변경과 같은 요소로 인해 리턴 경로 비아를 고려해야 하므로 설계가 크게 복잡해집니다.

4. 임피던스 제어 PCB 설계는 요구 사항이 엄격하므로,  중요한 트레이스를 먼저 배치하고 모든 요구 사항을 준수하는 것이 가장 좋습니다.

5. 전체적인 구성 권장 사항은 항상 부품 데이터시트 또는 인터페이스별 애플리케이션 노트를 참조하십시오. 이러한 문서에는 목표 임피던스가 나와 있고  샘플 전체 구성도 포함되어 있는 경우가 많습니다.

고속 신호를 다룰 때 PCB 설계에서 임피던스 제어는 매우 중요합니다. 따라서 설계자는 임피던스 제어 보드를 설계할 때 이를 간과해서는 안 됩니다.

PCB 제작업체와 항상 소통하고, 전체적인 배치 지침을 준수하며, 목표 임피던스를 달성하기 위해 정확한 계산을 수행하십시오. 이 블로그 게시물에서 다룬 주제에 대한 자세한 내용은 PCBgogo.com의 다른 게시글을 참조하십시오.
