라인의 혁명: PCB 생산을 위한 LDI 레이저 다이렉트 이미징 심층 분석

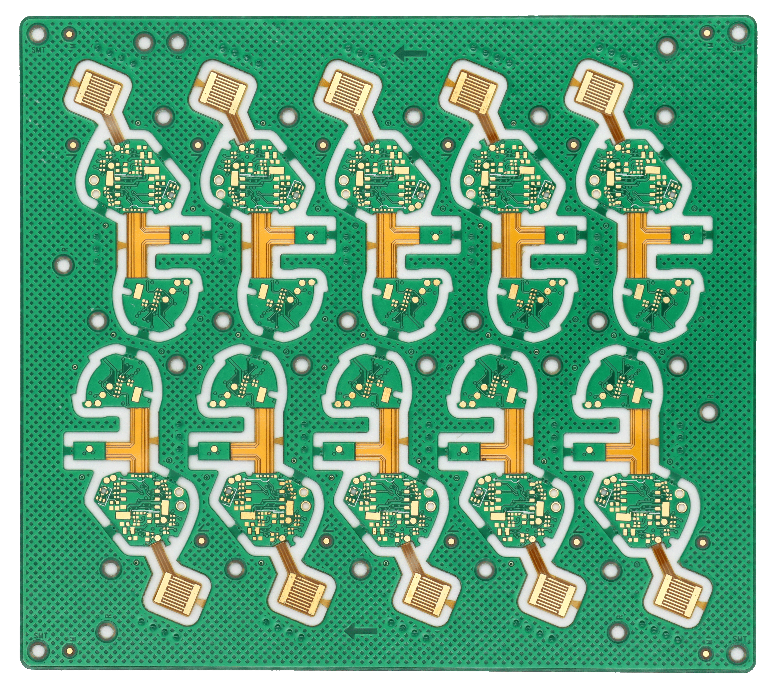

현대의 회로 기판은 소형화의 경이로움이며, 구리 배선 동박과 패드가 정교하게 얽힌 복잡한 구조는 모든 전자기기의 생명선이다. 오랜 시간 동안 이러한 미세한 경로를 만드는 것은 근본적으로 아날로그 공정이었으며, 포토툴 또는 "필름"으로 알려진 정밀한 기술에 의존했다. 전통적인 방식은 기초를 이루었지만 물리적 한계에 도달했다. 하이엔드 스마트폰부터 항공 전자까지 더욱 콤팩트하고 강력하며 복잡한 전자기기에 대한 수요가 증가함에 따라, 새로운 디지털 혁명이 진행 중이다. 이 혁명은 하나의 선에서 시작되며, 그 원동력은 LDI, 즉 레이저 다이렉트 이미징이다.

디지털 이전 세계의 페인 포인트

수십 년 동안 회로 패턴을 PCB로 전사하는 표준 방식은 포토리소그래피와 필름 네거티브를 포함하는 감법 공정이었다. CAD 프로그램에서 작성된 설계는 먼저 투명 필름에 인쇄되었다. 이 필름은 감광성 물질이 코팅된 동박 적층판 위에 조심스럽게 얼라인먼트된 후, 강력한 UV 광원에 노광되었다.

이 공정은 업계에 오랫동안 기여해왔지만, 그 한계는 명확하다:

· 치수 불안정성: 필름은 환경 변화에 영향을 받는 물리적 매체이다. 온도와 습도의 변화는 필름을 팽창하거나 수축하게 할 수 있으며, 아무리 미세하더라도 마찬가지이다. 선폭이 마이크론 단위로 측정되는 고밀도 상호연결 기판의 경우, 이 미세한 변화가 치명적일 수 있으며, 층간 얼라인먼트 불량으로 이어질 수 있다.

· 얼라인먼트 과제: 다층 기판을 위해 여러 필름을 수동으로 얼라인먼트하는 것은 공이 많이 들고 오류가 발생하기 쉬운 공정이다. 가장 작은 편차라도 층간 레지스트레이션 불량을 초래하여 기판의 무결성과 전기적 성능을 저해할 수 있다.

· 물리적 마모: 필름은 손상될 수 있다. 스크래치, 얼룩 또는 찢어짐이 발생하면 불량이 발생하고 비용이 많이 드는 재인쇄가 필요하다. 각 필름은 품질이 저하되기 전까지 제한된 횟수만 사용할 수 있다.

· 선폭 한계: 특히 4/4 mil 이하의 일관된 미세 선폭과 선간을 달성하는 것은 매우 어려우며, 환경 제어와 작업자 기술에 크게 좌우된다.

디지털 전환: LDI 기술 해독

LDI 기술은 아날로그 필름을 완전히 배제한다. 대신, 회로 기판을 위한 고정밀 레이저 프린터처럼 작동한다. 디지털 설계 데이터는 CAD 파일에서 LDI 장비로 직접 전송된다. 그다음 고도로 집속된 레이저 빔이 감광성 기판의 표면을 스캔하며, 놀라운 정밀도로 회로 패턴을 "그린다".

이것은 진정한 "디지털 마이크로 조각" 공정이다. 레이저는 기판 위의 포토레지스트를 선택적으로 노광하여 회로 배선 동박의 정확한 패턴으로 경화시킨다. 레이저 작업이 완료되면, 기판은 화학 현상 공정을 거치며 미노광 포토레지스트가 세척되어 제거되고, 후속 에칭 및 도금 공정을 위한 정밀한 회로 패턴이 남게 된다.

정밀도의 새로운 시대: LDI의 비교 불가능한 장점

PCB 제조 공정의 가장 중요한 단계를 디지털화함으로써 LDI는 현대 전자기기에 필수적인 혁신적인 이점을 제공한다.

· 탁월한 정밀도 및 해상도: 레이저 빔이 디지털 데이터로 직접 제어됨에 따라, LDI는 훨씬 더 미세하고 일관된 선폭과 선간을 달성할 수 있다. 이를 통해 3/3 mil 심지 그 이하의 피처를 가진 기판 생산이 가능하며, 이는 칩 스케일 패키지와 콤팩트 임베디드 시스템과 같은 고밀도 애플리케이션에 매우 중요하다.

· 완벽한 얼라인먼트: LDI 장비는 고해상도 카메라를 활용하여 기판의 각 층에 있는 피듀셜 마크를 식별한다. 시스템은 기판의 미세한 변형을 보정하면서 레이저 노광을 완벽하게 얼라인먼트한다. 이를 통해 필름에서 흔히 발생하는 레지스트레이션 오차를 제거하여 완벽한 층간 무결성을 보장한다.

· 향상된 속도와 효율성: 물리적 필름을 제작, 검사 및 보관하던 시대는 지나갔다. LDI는 즉각적인 셋업과 전환을 가능하게 한다. 새로운 작업을 몇 분 안에 로드하고 시작할 수 있어, 제작 납기를 획기적으로 단축시키며 고속 시제품 제작 및 다품종 소량 생산을 훨씬 더 효율적으로 만든다.

· 유연성과 적응성: 레이저는 PCB 기재의 미세한 불량이나 휨 현상을 보정하도록 동적으로 조정될 수 있으며, 이는 경성 필름이 결코 할 수 없는 것이다. 이를 통해 양산 수율을 높이고 폐기를 줄일 수 있다.

업계의 새로운 표준

오늘날 LDI는 더 이상 선택적 사치가 아니다. 이는 하이엔드 PCB 제조의 사실상 표준이다. 신호 무결성을 위해 초정밀 선폭이 필요한 5G 밀리미터파 통신 기판과, 콤팩트하고 신뢰할 수 있는 회로 밀도를 요구하는 고성능 컴퓨팅의 폭발적 성장으로 인해 LDI는 필수 불가결한 도구가 되었다. 이는 소형화와 성능 향상을 향한 끊임없는 추진력 뒤에 있는 조용한 가능자이다. 신뢰성과 정밀도가 타협할 수 없는 항공 및 의료 기기와 같은 전문 분야의 고객에게 LDI는 복잡한 설계가 가장 엄격한 기준으로 제조될 것이라는 확신을 제공하는 기반 기술이다.

당사 관점: 전자기기의 미래 수용

최고 수준의 PCB 제작 서비스 제공에 전념하는 기업으로서, PCBgogo 는 LDI 혁명을 전면적으로 수용했다. 당사에게 이 첨단 기술에 투자하는 것은 단순히 업계를 따라가는 것이 아니라, 한발 앞서나가는 것이다. 당사는 LDI를 정밀도, 품질 및 속도에 대한 당사의 약속의 핵심으로 간주한다. 이를 통해 혁신적인 연구부터 미션 크리티컬 애플리케이션에 이르기까지 고객이 혁신하는 데 필요한 복잡한 고밀도 기판을 생산할 수 있다. 이 기술을 당사의 공정에 통합함으로써 당사는 단순한 제조업체가 아니라 미래의 전자기기를 구축하는 여정에서 고객의 파트너다. 당사는 모든 선에 집중함으로써 더 나은 세상을 구축하는 데 도움이 될 수 있다고 믿는다.
