PCB의 "뼈대"와 "혈관": FR-4 기재와 배선의 신비에 대한 가이드

인쇄회로기판(PCB)을 첨단 도시에 비유한다면, 촘촘하게 배열된 칩은 "두뇌"이고 저항과 커패시터는 다양한 "기능적 건물"일 것입니다. 그러나 이 모든 것을 진정으로 지탱하는 것은 가장 기본적이면서도 중요한 두 가지 구성 요소인 "뼈대" 와 "혈관" 입니다. 뼈대는 우리가 흔히 FR-4 기재(substrate) 라고 부르는 것이며, 혈관은 복잡하게 교차하는 동박 배선(copper trace) 입니다. 이 둘이 함께 PCB의 물리적 기반을 형성하며, 이는 마치 도시의 토지와 도로망과도 같습니다.

PCB의 "뼈대": FR-4 기재

FR-4는 다소 기술적으로 들리는 이름이지만, 오늘날 가장 일반적이고 널리 사용되는 PCB 기재입니다. 본질적으로 유리섬유 강화 에폭시 수지 복합 소재이며, 이름의 "FR"은 "난연성"을 의미하는데, 이는 가장 중요한 특성 중 하나입니다. PCB 세계의 "철근 콘크리트"라고 생각하면 됩니다. 견고하면서도 내화성이 뛰어납니다.

FR-4가 널리 채택된 데는 다음과 같은 몇 가지 주요 장점이 있습니다.

· 내구성: 유리섬유 구조가 뛰어난 기계적 강도를 제공하여 다양한 부품의 무게와 외부 응력을 견딜 수 있습니다.

· 우수한 절연성: 에폭시 수지는 우수한 절연체로서, 서로 다른 레이어의 회로를 효과적으로 분리하여 단락을 방지합니다.

· 비용 효율성: 다른 특수 소재에 비해 FR-4의 제조 비용이 상대적으로 낮아 양산에 이상적입니다.

· 높은 공정 호환성: 기존의 다양한 PCB 제조 공정과 호환성이 매우 높아 성숙한 산업 솔루션으로 자리 잡았습니다.

그러나 FR-4가 만능 해결책은 아닙니다. 고속 통신, 고주파 레이더, 5G 및 미래의 6G 기술과 같은 첨단 애플리케이션에서는 기존 FR-4의 유전 상수와 손실 계수(Df)의 한계로 인해 상당한 신호 감쇠가 발생할 수 있습니다. 이것이 바로 Rogers 또는 Taconic 과 같은 고주파 PCB 소재가 최근 큰 주목을 받는 이유입니다. 마찬가지로 LED 조명이나 전력 소자와 같이 효율적인 방열이 필요한 애플리케이션에서는 알루미늄 기판 과 동 기판 이 더 우수한 선택이 되었습니다. 이들은 열을 신속하게 전도하여 소자의 안정적인 작동을 보장할 수 있기 때문입니다.

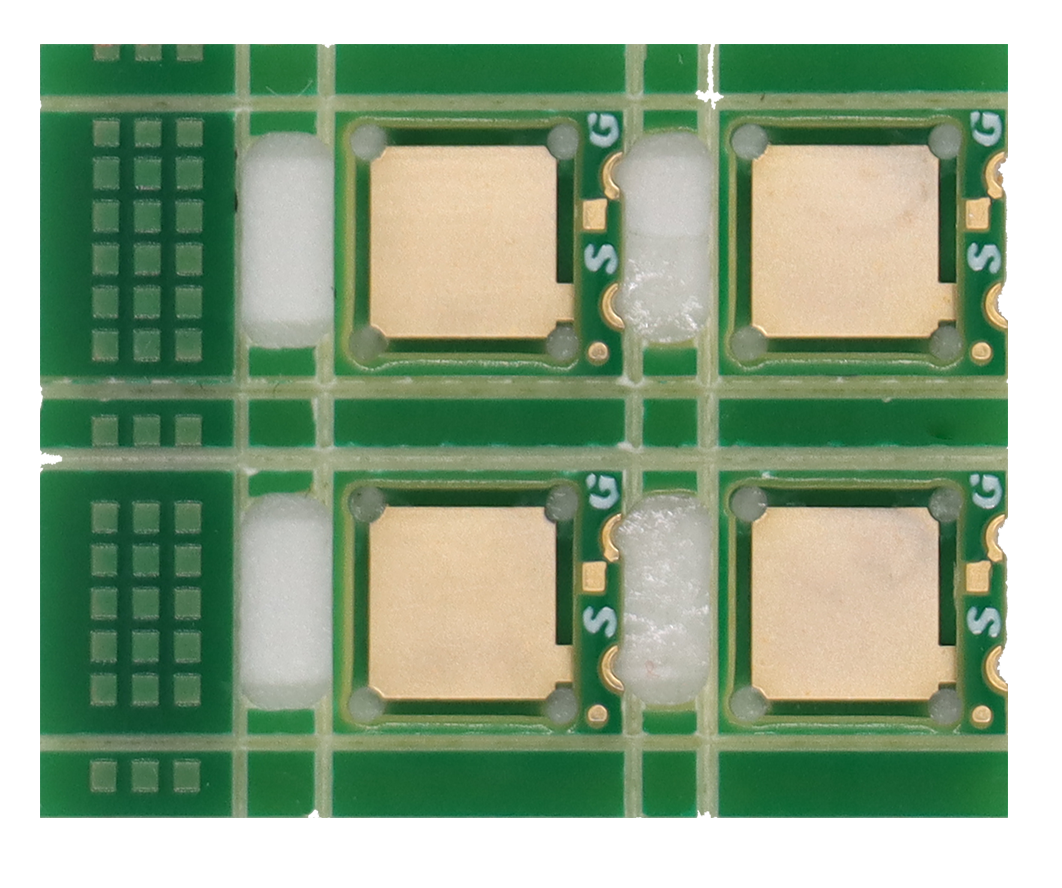

PCB의 "혈관"이 형성되는 방식: 정밀 배선

FR-4 기재가 땅이라면, PCB 위의 동박 배선은 도시의 "교통망"입니다. 이 섬세한 배선은 어떻게 "새겨지는" 것일까요? 이 공정은 주로 "패턴 전사 및 에칭" 이라는 화학 기술에 의존합니다.

전체 공정은 다음과 같은 단계로 간략히 설명할 수 있습니다.

1.준비: 먼저 동박 적층판(copper-clad laminate, FR-4 표면에 얇은 동박이 입혀진 시트) 위에 감광성 포토레지스트 —얇은 "보호막"—를 균일하게 도포합니다. 이 막이 전체 공정의 핵심입니다.

2. 노광: 다음으로 회로 패턴이 그려진 포토마스크를 사용하여 노광기 에서 기판에 자외선을 조사합니다. 노광된 영역의 포토레지스트는 중합 반응을 일으켜 단단해지고 물에 녹지 않게 되며, 노광되지 않은 영역은 그대로 유지됩니다.

3. 현상: 그런 다음 기판을 현상액에 담급니다. 노광되지 않은 포토레지스트 영역(불필요한 회로 영역에 해당)은 용해되어 씻겨 나가고, 그 아래의 동박이 드러납니다. 노광된 영역은 그대로 남습니다.

4. 에칭: 마지막으로 기판을 에칭액 에 넣습니다. 이 특수 화학 용액은 포토레지스트로 보호되지 않은 동만 부식시킵니다. 보호된 동은 완벽하게 그대로 남아 최종 제품에서 보이는 미세한 배선을 형성합니다.

5. 박리: 에칭이 완료된 후, 특수 용액을 사용하여 기판에 남아 있는 포토레지스트를 제거합니다. 이 시점에서 PCB의 회로가 완전히 형성됩니다.

결론: 미래를 위한 초석

PCBgogo는 표준 FR-4 소재부터 5G 및 AI와 같은 첨단 응용 분야에 사용되는 고주파 소재에 이르기까지, 모든 PCB가 품질과 혁신을 향한 우리의 약속을 담고 있다고 생각합니다.

우리는 도시의 설계자이자 건설자처럼, 초기 FR-4라는 "토지" 위에 정밀한 에칭 공정을 통해 효율적인 "교통 네트워크"를 구축하듯 PCB 회로를 설계하고 제조합니다.

PCBgogo는 전 세계 엔지니어들에게 신뢰성 높고 신속한 PCB 제조 서비스를 제공하며, 혁신적인 아이디어가 실제 제품으로 구현될 수 있도록 지원하는 것을 목표로 하고 있습니다.
