얇은 벽 CNC 부품, 가공 시 변형을 피하려면?

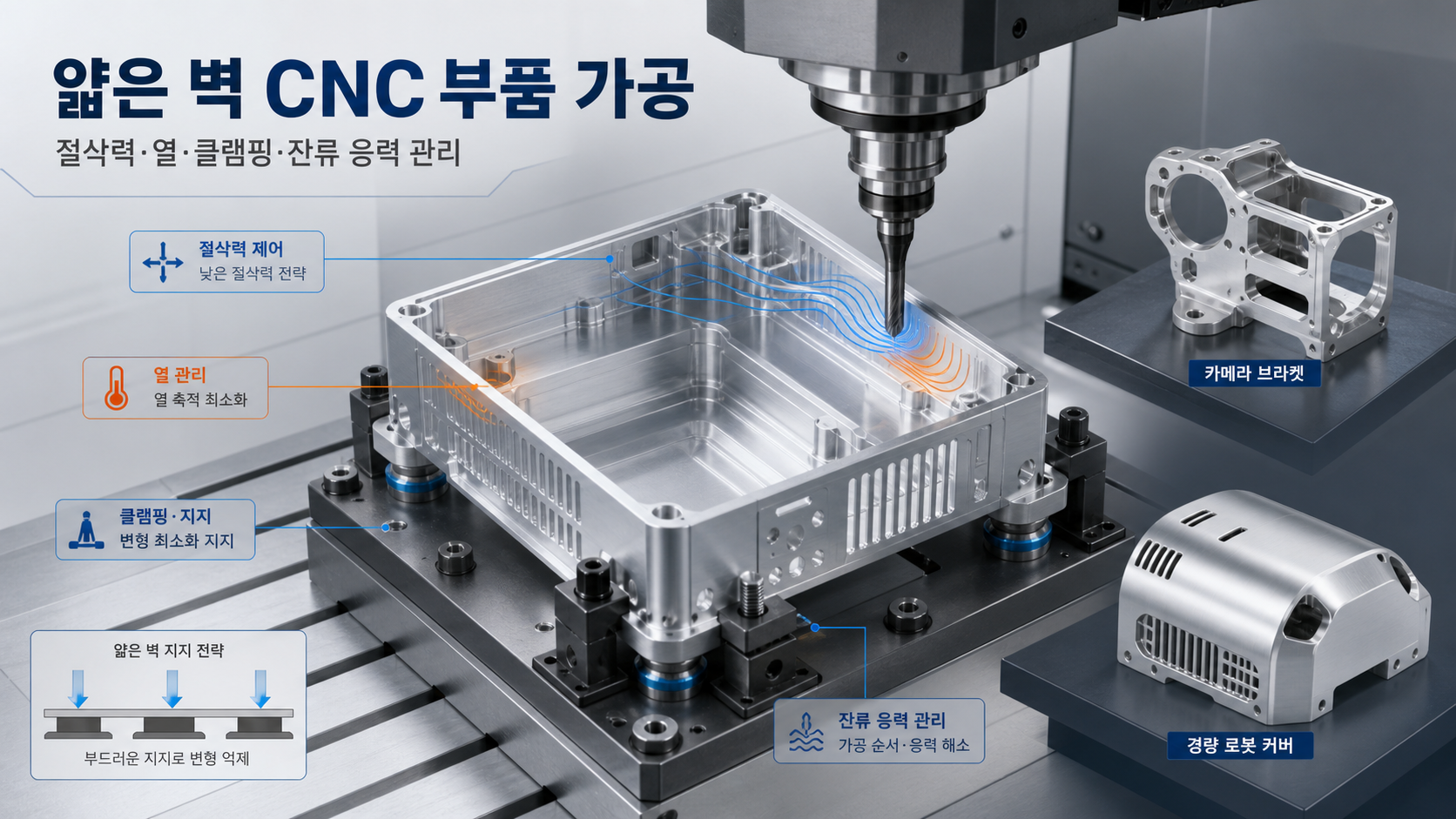

그림 1. 얇은 벽 CNC 가공 시 고려하는 주요 관리 요소(AI 기반 개념도)

서론：CNC 부품의 무게를 줄이기 위해 포켓을 깊게 파고 벽을 얇게 만들었는데, 가공 직후 하우징이 벌어지거나 조립할 때 커넥터 위치가 맞지 않는 경우가 있습니다. 설계자는 완성 형상만 보지만, 실제 가공 중에는 벽이 절삭력에 밀리고 열로 팽창하며 고정구에서 분리된 뒤 잔류 응력이 풀립니다. 플라스틱은 여기에 온도와 수분의 영향까지 더해질 수 있습니다. 따라서 최소 벽 두께는 하나의 숫자로 정하기보다 재료, 벽 높이, 길이, 지지 방식과 공차를 함께 판단해야 합니다.

얇은 벽은 왜 가공 중 변형될까요?

현장 사례  알루미늄 하우징을 고정한 상태에서는 외곽 폭이 공차 안에 있었지만, 고정구에서 풀자 열린 면이 0.18 mm 벌어졌습니다. 조립 나사로 억지로 당기자 PCB가 휘고 커넥터 높이까지 달라졌습니다. 검사 상태와 실제 조립 상태가 달라 생긴 불량입니다.

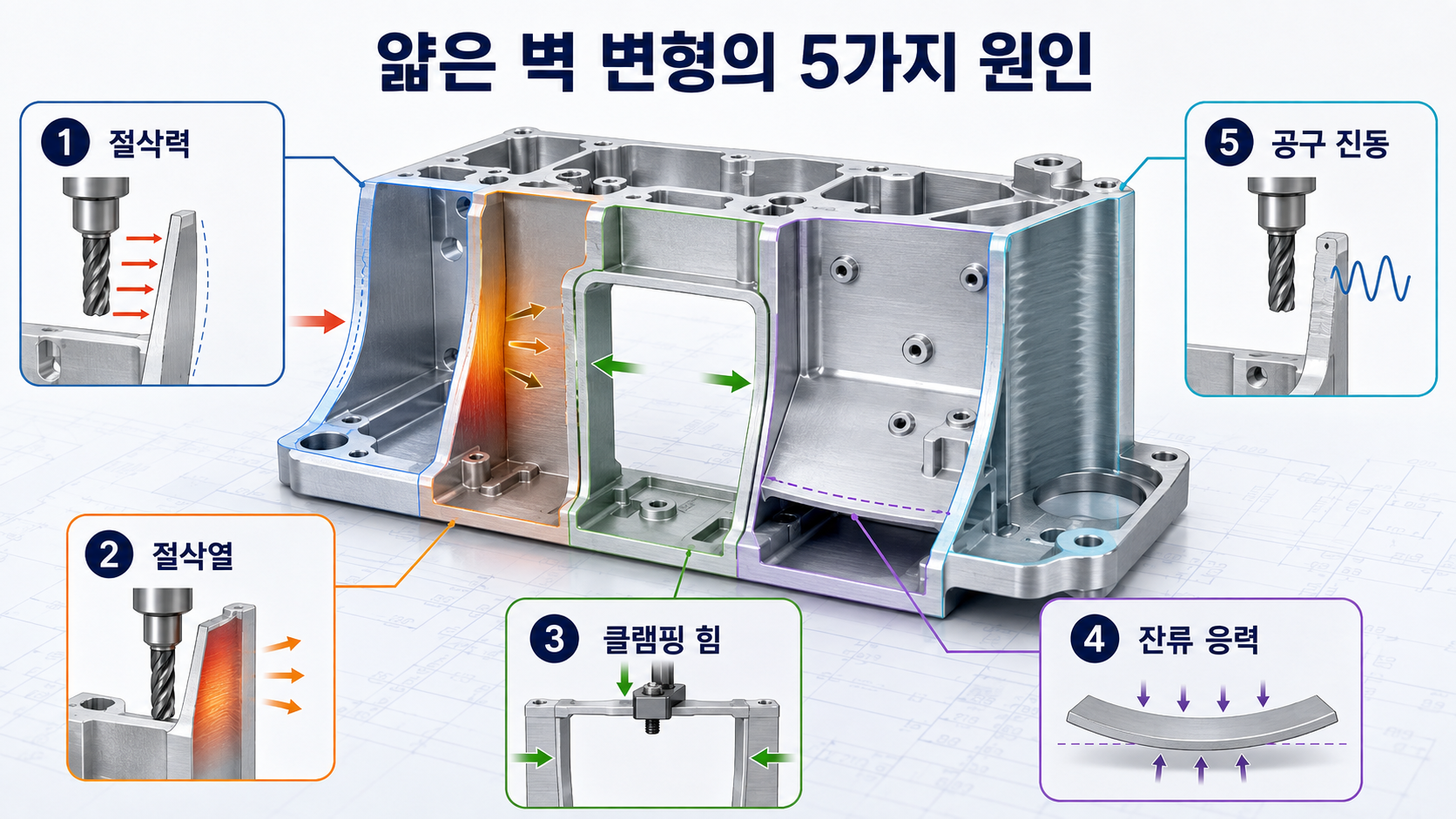

그림 2. CNC 얇은 벽 부품 변형 발생 5가지 원인 개념도(AI 기반 참고자료)

금속과 플라스틱은 같은 벽 두께를 적용해도 될까요?

같은 두께라도 탄성계수, 열전도성, 내부 응력과 수분 민감도가 다르므로 같은 결과를 기대하기 어렵습니다. 일반적인 초기 DFM 검토에서는 금속 벽을 약 0.8 mm 이상, 플라스틱 벽을 약 1.5 mm 이상으로 보는 기준이 자주 사용됩니다. 이는 제작 한계가 아니라 비용과 치수 안정성을 함께 고려한 일반 대표 참고값입니다. 국부적으로 더 얇게 만들 수 있어도 전체 벽을 최소값으로 설계하면 가공 시간과 검사 부담이 크게 늘 수 있습니다.

* 실제 최소 벽 두께는 벽의 높이와 길이, 재료 등급, 공구 접근, 부품 크기 및 공차에 따라 달라집니다. 표의 값은 일반 대표 참고값이며 보장 가능한 제조 한계가 아닙니다.

벽 두께보다 높이와 길이가 더 중요할 때는 언제일까요?

짧은 0.8 mm 벽과 높이 20 mm인 0.8 mm 벽은 가공 난이도가 전혀 다릅니다. 벽이 높아질수록 끝단 변위가 커지고, 길어질수록 중간 부분의 지지가 약해집니다. 초기 설계에서는 벽 높이/두께 비를 10:1 이하로 두는 기준을 활용할 수 있습니다. 예를 들어 두께 1 mm인 벽은 높이 10 mm 이내에서 먼저 검토하고, 그보다 높다면 리브·곡면·연결 벽 또는 두께 증가를 고려합니다.

리브와 곡면은 어떤 도움이 될까요?

긴 직선 벽은 양 끝만 고정되면 중앙이 쉽게 떨립니다. 짧은 리브를 추가하거나 벽을 완만한 곡면으로 만들면 동일한 두께에서도 강성을 높일 수 있습니다. 다만 리브가 너무 얇거나 교차부가 급격히 두꺼워지면 플라스틱에서는 열 집중과 뒤틀림이 생길 수 있으므로 두께 변화가 완만하도록 연결합니다.

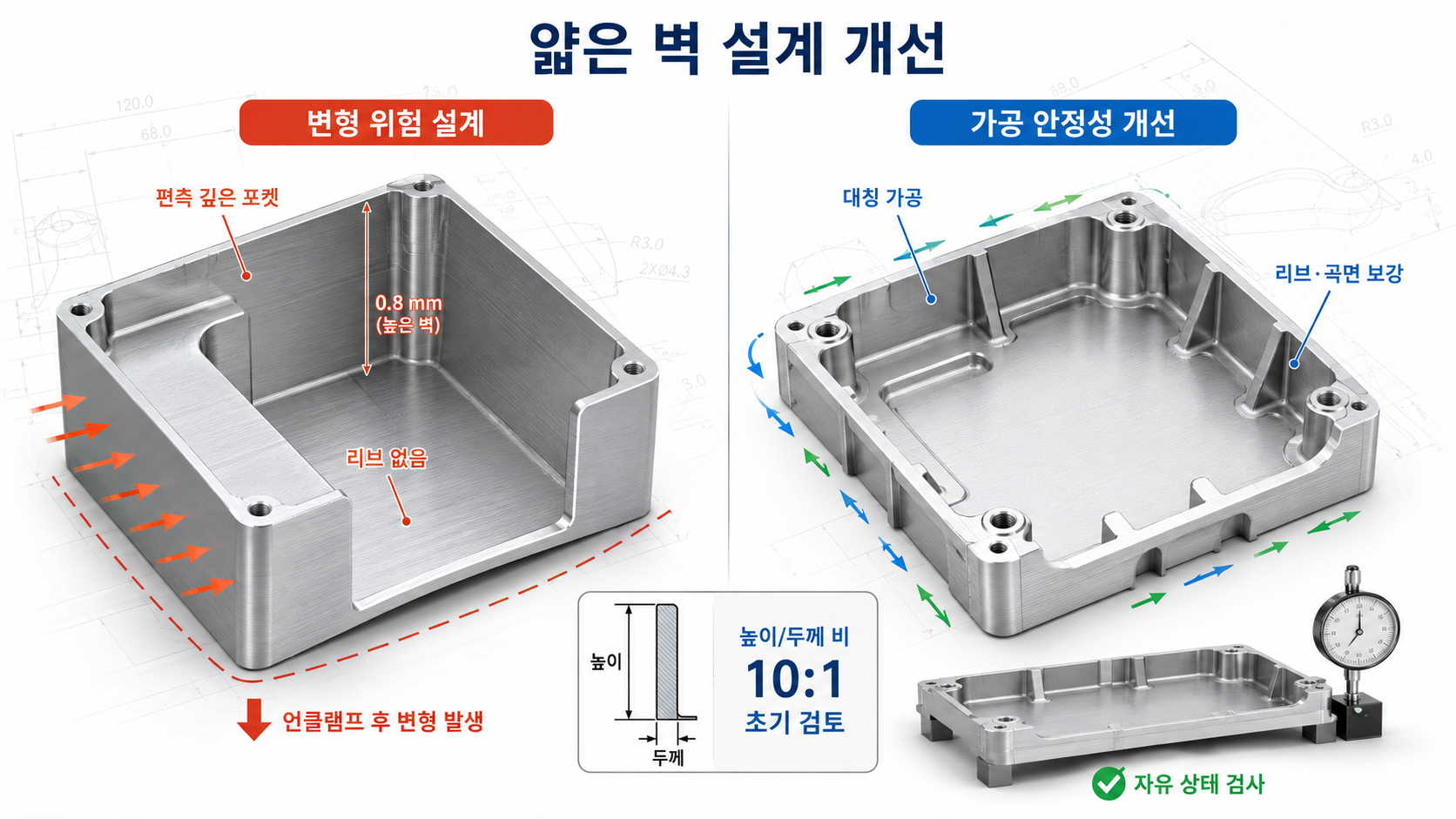

그림 3.변형 위험 설계와 개선안(AI 기반 개념도)

가공 순서는 변형에 어떤 영향을 줄까요?

한쪽을 먼저 완성하면 왜 불리할까요?

한쪽 포켓을 최종 두께까지 먼저 가공하면 반대쪽을 절삭할 때 이미 얇아진 벽이 충분한 지지를 받지 못합니다. 양쪽에 여유를 남긴 상태로 황삭하고, 벽의 양면을 번갈아 정삭하면 힘의 불균형을 줄일 수 있습니다. 얇은 벽 전용 경로는 양쪽을 비슷한 높이에서 함께 가공해 진동을 낮추는 방식도 사용합니다.

황삭 후 바로 최종 검사해도 될까요?

넓은 포켓이나 판형 부품은 황삭 후 안정화 시간을 두고 변형을 확인한 뒤 정삭하는 편이 유리합니다. 플라스틱은 절삭열이 사라진 뒤, 나일론과 같이 수분 영향을 받는 소재는 합의한 조습 조건에서 검사해야 합니다. 측정 온도와 안정화 시간이 다르면 같은 부품도 합격과 불합격이 바뀔 수 있습니다.

현장에서 자주 놓치는 6가지 설계 실수는 무엇일까요?

조립 불량은 어떤 형태로 나타날까요?

· 전자 하우징: 열린 프레임이 벌어져 PCB 고정 홀과 커넥터 창이 어긋납니다.

· 카메라 브래킷: 얇은 기준 벽이 휘어 렌즈와 센서의 광축이 달라집니다.

· 펌프 커버: 넓은 밀봉 면이 휘어 O링 압축률이 한쪽에서 부족해집니다.

· 플라스틱 지그: 클램핑 자국과 열변형으로 기준 핀 간격이 달라집니다.

· 로봇 커버: 나사 주변이 국부 변형되어 체결 토크와 외관 단차가 일정하지 않습니다.

단품 치수만 확인해서는 이런 문제를 모두 잡기 어렵습니다. 기능 기준면에서 위치도와 평면도를 관리하고, 실제 상대 부품을 사용한 조립 검사를 함께 계획하는 것이 좋습니다.

무게를 줄인 만큼 실제 이점이 생기는지 어떻게 판단할까요?

포켓을 1 mm 더 깊게 가공해 줄어드는 무게가 작다면, 얇아진 벽 때문에 늘어나는 가공 시간과 변형 위험이 더 클 수 있습니다. 특히 나사 보스, 베어링 주변과 밀봉 면은 하중이 집중되므로 전체를 같은 두께로 줄이지 않습니다. CAD에서 변경 전후 질량을 비교하고, 실제 하중 경로 밖의 영역부터 선택적으로 제거하는 것이 좋습니다. 시제품에서는 목표 무게뿐 아니라 3점 이상에서 벽 두께, 자유 상태 평면도와 조립 후 변위를 함께 기록하면 양산 설계 판단에 도움이 됩니다.

후처리와 운송 중에도 변형이 생길 수 있을까요?

가공이 끝난 뒤에도 블라스팅, 연마, 아노다이징 전처리 또는 세척 과정에서 얇은 벽이 눌리거나 국부적으로 열을 받을 수 있습니다. 넓고 열린 프레임은 포장 중 적재 하중에도 휘기 쉽습니다. 따라서 가공 완료 검사만으로 끝내지 말고 후처리 후 같은 기준으로 재측정하며, 변형되기 쉬운 방향에는 전용 트레이나 임시 지지대를 사용합니다. 보호 지지대를 제품에서 제거해야 하는 시점도 포장·조립 지침에 적어 두는 편이 안전합니다.

도면에는 어떤 기준을 적어야 할까요?

설계 단계에서 가공 방법을 모두 지정할 필요는 없습니다. 대신 제조사가 변형 위험을 판단할 수 있도록 기능 기준과 검사 상태를 명확히 전달해야 합니다.

· 재료명뿐 아니라 합금·수지 등급, 열처리·조습 상태를 적었는가?

· 최소 벽 두께가 적용되는 위치와 허용 가능한 국부 보강 범위를 표시했는가?

· 벽 높이·길이와 인접 포켓의 가공 깊이를 확인했는가?

· 평면도·직각도·위치도 기준면과 측정 범위를 정의했는가?

· 자유 상태, 검사 지그 고정 상태, 실제 조립 상태 중 판정 조건을 적었는가?

· 나사 체결 토크, 압입량, 씰 압축과 반복 조립 횟수를 전달했는가?

자주 묻는 질문

Q: CNC 부품의 최소 벽 두께는 몇 mm인가요?

A: 단일 최소값은 없습니다. 초기 검토값으로 금속 약 0.8 mm, 플라스틱 약 1.5 mm를 사용할 수 있지만 높이, 길이, 재료와 공차를 함께 확인해야 합니다.

Q: 벽 두께가 같으면 금속이 플라스틱보다 항상 안정적인가요?

A: 항상 그렇지는 않습니다. 금속도 잔류 응력과 편측 절삭으로 휠 수 있으며, 플라스틱은 열과 클램핑 조건에 따라 오히려 큰 복원 변형이 생길 수 있습니다.

Q: 높이/두께 비 10:1을 넘으면 가공할 수 없나요?

A: 불가능하다는 뜻은 아닙니다. 리브, 임시 지지, 전용 고정구와 가공 순서가 필요해 비용과 공차 위험이 증가할 수 있다는 초기 판단 기준입니다.

Q: 얇은 벽의 평면도는 언제 측정해야 하나요?

A: 기본적으로 고정구에서 분리하고 온도가 안정된 자유 상태에서 측정합니다. 조립 상태가 기능 기준이면 별도의 조립 검사 조건도 함께 정의합니다.

Q: 경량화를 위해 모든 포켓을 더 깊게 파는 것이 좋나요?

A: 아닙니다. 무게 감소보다 강성 저하와 가공 비용이 더 커질 수 있습니다. 하중이 적은 구간만 선택적으로 얇게 하고 리브나 곡면 보강을 함께 검토합니다.
