PCB 설계 소프트웨어를 고르는 것은 마치 자동차를 선택하는 것과 비슷합니다. 초보자는 16레이어 서버 보드를 라우팅하는 엔지니어와 동일한 도구가 필요하지 않으며, 초기에 잘못된 선택을 하면 나중에 전체 워크플로우를 다시 배워야 할 수 있습니다.

이 가이드는 현재 사용 가능한 가장 강력한 무료 및 유료 PCB 설계 소프트웨어, 각 도구가 가장 잘하는 것, 그리고 언제 업그레이드해야 하는지 분석합니다.

PCB 설계 소프트웨어에서 확인해야 할 사항

좋은 PCB 설계 소프트웨어는 몇 가지 핵심 요소로 요약됩니다:

· 레이어 및 라우팅 기능: 무료 도구는 일반적으로 2~4개 레이어로 제한되며, 유료 도구는 일반적으로 복잡한 보드를 위한 무제한 레이어를 지원합니다

· 시뮬레이션 정확도: 실시간 SPICE 시뮬레이션은 제작 전에 회로 문제를 포착하여 비용이 많이 드는 재스핀을 줄입니다

· 설계 규칙 검사(DRC): 자동화된 클리어런스 및 연결 검사는 대형 보드에서 수 시간을 절약합니다

· 라이브러리 및 부품 관리: 프로젝트 전반에서 풋프린트를 얼마나 쉽게 찾고, 재사용하고, 정리할 수 있는지

· 팀 워크플로우 적합성: 한 명 이상의 엔지니어가 설계를 다루는 순간 버전 관리 및 다중 사용자 편집이 중요해집니다

물어야 할 핵심 질문: 일회성 프로젝트를 설계하고 있는가, 아니면 반복적으로 제조하고 수정할 제품을 설계하고 있는가? 그 답이 일반적으로 무료 소프트웨어가 적합한지 유료 소프트웨어가 적합한지를 결정합니다.

1. KiCad: 전반적으로 최고의 무료 PCB 설계 소프트웨어

KiCad는 레이어 수, 보드 크기, 상업적 사용에 제한이 없는 무료 오픈소스 PCB 설계 도구입니다. 주요 강점은 다음과 같습니다:

· 프로토타이핑부터 대량 제조까지 모든 단계에서 라이선스 비용 없음

· ngspice를 통한 내장 SPICE 시뮬레이션, 별도 소프트웨어 불필요

· 주문 전 부품 맞춤 확인을 위한 3D 보드 뷰어

· 활발한 오픈소스 커뮤니티에서 유지 관리하는 수천 개의 무료 커뮤니티 풋프린트 및 심볼

KiCad는 구독 없이 전문가 수준의 도구를 원하는 메이커, 학생, 소규모 팀에게 자연스러운 출발점입니다.

2. Altium Designer: 전문 엔지니어링 팀을 위한 최고의 선택

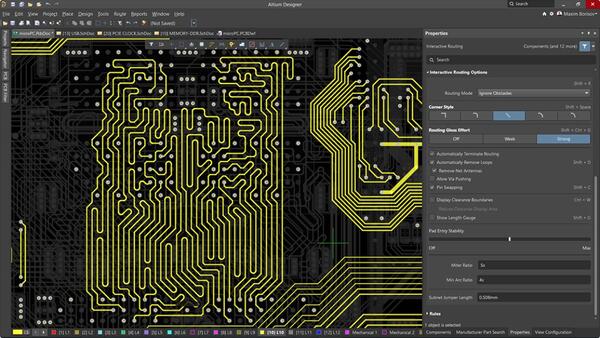

Altium Designer는 빡빡한 일정 속에서 복잡한 고레이어 보드를 관리하는 엔지니어를 위해 구축된 유료 구독 기반 도구입니다. 다음과 같은 점에서 두드러집니다:

· 작업 중 라우팅 및 클리어런스 문제를 사후가 아닌 실시간으로 표시하는 실시간 설계 규칙 검사

· 여러 엔지니어가 동일한 설계를 편집할 때 유용한 강력한 라이브러리 관리 및 버전 관리

· 기계 CAD 도구와의 통합으로 전기 팀과 기계 팀 간의 핸드오프 간소화

보장된 지원과 빈번한 업데이트가 필요한 팀은 일반적으로 대규모 프로젝트에서 절약된 시간으로 Altium의 비용이 정당화된다고 봅니다.

3. Fusion 360 Electronics: 기계 및 전기 공동 설계를 위한 최고의 선택

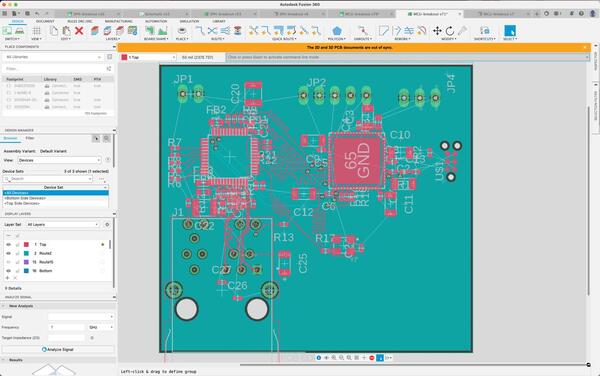

Fusion 360 Electronics는 이전 Eagle 플랫폼을 기반으로 구축된 Autodesk의 PCB 도구로, 전기 설계와 기계 설계를 하나의 환경에서 필요로 하는 팀을 위한 것입니다. 엔지니어가 PCB가 인클로저 내부에 어떻게 맞는지 실시간으로 확인할 수 있어, 전기 팀과 기계 팀 간의 오가는 작업을 줄여줍니다. 이는 보드 형상과 인클로저 맞춤이 라우팅 자체만큼 중요한 소비자 전자제품 및 제품 설계 작업에 강력한 적합성을 제공합니다.

4. Cadence Allegro 및 OrCAD: 엔터프라이즈 규모 설계를 위한 최고의 선택

Cadence의 Allegro 및 OrCAD 플랫폼은 항공우주, 통신, 서버 하드웨어에서 흔히 사용되는 엔터프라이즈 수준의 PCB 설계를 위해 구축되었습니다:

· OrCAD는 회로도 캡처 및 시뮬레이션을 처리합니다

· Allegro는 고급 레이아웃 및 제조 준비에 중점을 둡니다

· 두 플랫폼 모두 수십 개의 레이어와 엄격한 신호 무결성 요구사항을 가진 보드를 지원합니다

학습 곡선은 가파르고 비용은 상당하지만, 대규모 엔지니어링 조직에서는 제어의 깊이가 종종 필요합니다.

5. DesignSpark PCB: 부품 유통업체가 지원하는 무료 대안

DesignSpark PCB는 RS Components의 무료 도구로, 회로도 캡처 및 PCB 레이아웃과 RS의 부품 라이브러리 및 가격 데이터에 대한 직접 접근을 결합합니다. KiCad의 커뮤니티 주도 모델과 달리, DesignSpark는 상업적 유통업체가 유지 관리하여 더 안정적인 장기 지원을 제공하지만 독립적인 사용자 커뮤니티는 더 작습니다. 설계 단계에서 실제 구매 가능한 부품 데이터에 내장 접근이 가능한 무료 도구를 원하는 엔지니어에게 적합합니다.

6. Flux.ai: 주목할 만한 AI 지원 옵션

Flux.ai는 브라우저 기반 PCB 설계 도구로, 회로도 캡처 및 레이아웃에 AI 코파일럿을 추가하여 작업 중 부품을 제안하고 일반적인 설계 오류를 포착합니다. 이는 풋프린트 선택 및 초기 라우팅과 같은 반복 작업을 줄이는 AI 지원 워크플로우로의 광범위한 전환을 반영합니다. 복잡한 보드에서는 아직 기존 도구를 대체하지는 못하지만, AI가 PCB 설계를 계속 재편함에 따라 주목할 가치가 있습니다.

무료 vs 유료: 언제 업그레이드해야 하는가

아래 표는 무료 및 유료 티어 간의 핵심 기능을 비교하여 업그레이드가 실제로 효과를 발휘하는 시점을 명확히 하는 데 도움을 줍니다.

 PCB 설계의 일반 표준인 IPC-2221에 따르면, 레이어 수와 간격 요구사항은 신호 속도와 전류 부하에 따라 크게 확장되며, 이는 바로 유료 도구의 고급 설계 규칙 검사가 비용을 정당화하는 지점입니다. 개인 사용 또는 저수량 제품용 보드를 설계하는 경우 KiCad가 필요한 거의 모든 것을 충족합니다. 여러 엔지니어를 관리하거나 엄격한 신호 무결성 요구사항이 있는 보드를 다루게 되면, 유료 도구의 자동화로 절약되는 시간이 일반적으로 구독 비용을 상회합니다.

설계 파일에서 제조된 보드까지

레이아웃이 최종 확정되면 올바르게 제작하기 위한 몇 가지 구체적인 단계가 있습니다:

· Gerber 파일(또는 ODB++)을 BOM 및 조립이 필요한 경우 픽앤플레이스 파일과 함께 내보내십시오

· 선택한 제조업체의 능력, 특히 최소 트레이스 폭과 홀 크기에 대해 설계 규칙을 다시 확인하십시오

· 생산에 투입하기 전에 제조 가능성 검토를 위해 제출하십시오. 문제를 조기에 발견하는 것이 제작 후 재작업보다 훨씬 저렴합니다

PCBgogo는 위의 모든 도구에서 내보낸 Gerber 및 BOM 파일과 직접 작업하며, 팀이 생산 전에 제조 가능성을 검토하여 비용이 많이 드는 재작업으로 이어지기 전에 문제를 발견하도록 돕습니다.

자주 묻는 질문

초보자를 위한 최고의 무료 PCB 설계 소프트웨어는 무엇인가요?

KiCad는 레이어나 보드 크기 제한이 없고 무료 커뮤니티 제작 풋프린트의 대규모 라이브러리가 있기 때문에 최고의 출발점입니다. 일부 도구보다 초기 학습 곡선이 가파르지만, 습득한 기술은 나중에 전문 작업으로 직접 전환됩니다.

KiCad는 전문가용으로 충분히 좋은가요?

네, KiCad는 대량으로 출하되는 제품을 포함하여 모든 규모의 회사에서 상업적으로 사용됩니다. 내장 버전 관리와 같은 일부 엔터프라이즈 기능이 부족하지만, 많은 팀이 Git과 같은 외부 도구와 페어링하여 그 격차를 관리합니다.

상업용 제품에 무료 PCB 설계 소프트웨어를 사용할 수 있나요?

KiCad 및 DesignSpark PCB를 포함한 대부분의 무료 PCB 설계 도구는 라이선스 비용 없이 상업적 사용을 허용합니다. 버전 간에 약관이 변경될 수 있으므로 상업용 제품을 출하하기 전에 항상 도구의 특정 라이선스 조건을 확인하십시오.

PCB 설계 소프트웨어에서 제조된 보드로 어떻게 전환하나요?

Gerber 파일, BOM, 픽앤플레이스 파일을 내보낸 다음 제조업체에 보내 제조 가능성 검토를 받으십시오. 예를 들어 PCBgogo는 생산 전에 파일의 문제를 검사하여 비용이 많이 드는 재작업이 되기 전에 문제를 발견합니다.

결론

단일한 최고의 PCB 설계 소프트웨어는 없으며, 프로젝트의 규모와 예산에 가장 적합한 도구만 있습니다. KiCad는 무료로 대부분의 개인 및 소규모 팀 요구를 충족하며, 복잡성과 팀 규모가 커지면 Altium과 Cadence의 도구가 인계받습니다. 어떤 도구를 선택하든, PCBgogo는 생산 전 빠른 파일 검토와 함께 완성된 설계를 제조된 보드로 전환할 수 있습니다.
