웨이브 솔더링은 중대량 생산에서 THD(스루홀 부품) PCB(인쇄회로기판) 부품을 조립하는 데 가장 신뢰할 수 있고 효율적인 납땜 기법 중 하나로 남아 있습니다. 오늘날 SMT(표면실장)가 주류를 이루는 전자산업에서도 웨이브 솔더링은 빠른 속도, 일관된 품질, 그리고 혼합 기술 조립에 적합하다는 점 덕분에 중요한 역할을 계속 수행하고 있습니다.

이 완전 가이드는 웨이브 솔더링이 무엇인지 설명하고, 단계별 웨이브 솔더링 공정을 자세히 다루며, 그 효과를 뒷받침하는 작동 원리를 명확히 하고, 웨이브 솔더링의 핵심 장점을 강조함으로써 엔지니어, 구매 담당자, 그리고 OEM 업체가 자사의 전자 제조 요구에 이 방식이 가장 적합한지 판단하는 데 도움을 줍니다.

PCB 조립에서 웨이브 솔더링이란 무엇인가?

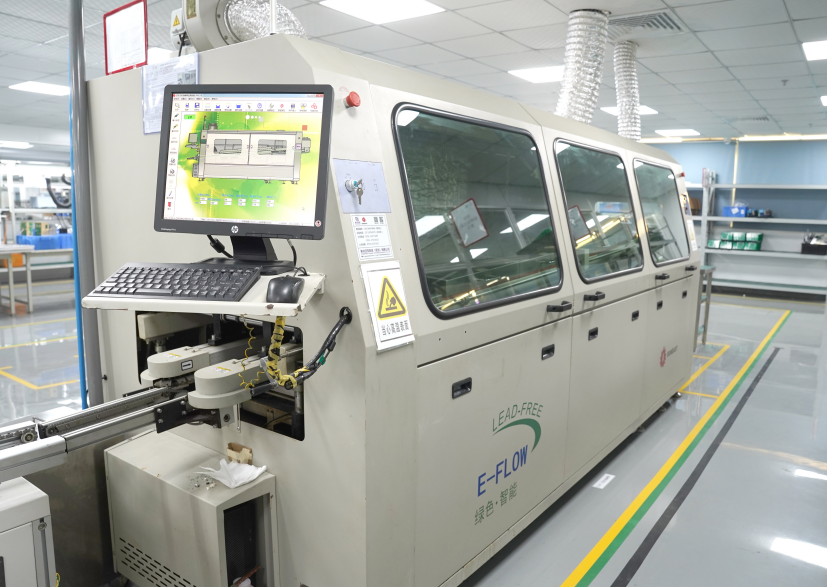

웨이브 솔더링은 부품의 리드가 기판을 완전히 통과하는 THT(스루홀 실장) PCB 조립에 주로 사용되는 자동화 납땜 공정입니다.

생산 과정에서 PCB은 용융 솔더의 흐르는 연속적인 "wave(파도)" 위를 지나갑니다. 이 솔더 파도는 물리적으로 부품 리드와 기판 하면의 구리 패드를 wetting(젖음) 만들어, 기판이 파도를 빠져나오면서 균일하고 신뢰할 수 있는 납땜 접합부를 형성합니다.

노동 집약적인 수동 납땜이나 속도가 느린 선택적 솔더링과 비교할 때, 웨이브 솔더링은 스루홀 부품에 대해 가장 빠른 생산성을 제공하므로 스루홀 부품이 포함된 대규모 전자 제조의 표준 방법으로 자리 잡고 있습니다.

단계별 웨이브 솔더링 공정

웨이브 솔더링의 효율성과 높은 품질은 신중하게 제어된 일련의 자동화 단계를 통해 달성됩니다. 웨이브 솔더링은 용융 솔더를 기계적으로 펌핑하여 안정적인 파도를 만들고, 그 위로 PCB를 정밀하게 통과시킴으로써 작동합니다.

1. 플럭스 도포

목적: 금속 표면을 화학적으로 세척하고 납땜할 준비를 합니다.

· 방법: 액상 플럭스가 일반적으로 분사 또는 발포 방식으로 PCB 하면에 도포됩니다.

· 기능: 플럭스는 구리와 부품 리드에 자연적으로 형성되는 산화물 및 기타 오염 물질을 제거합니다. 이 산화물을 제거하는 것은 매우 중요한데, 산화물이 남아 있으면 용융 솔더가 금속 표면을 제대로 젖게 하지 못해 불량 접합부나 접합 실패로 이어지기 때문입니다.

2. 예열

목적: 플럭스를 활성화하고 열 충격을 최소화합니다.

· 방법: PCB는 예열 구역으로 들어가며, 보통 복사 히터(적외선 패널 등)나 온풍 대류로 구성된 구역에서 온도가 점진적으로 100–130℃(플럭스 및 기판 두께에 따라 다름)까지 상승합니다.

· 기능:

· 플럭스 활성화: 플럭스를 가열하면 화학적으로 활성화되어 세척 기능을 효과적으로 수행합니다.

· 열 충격 최소화: 기판 온도를 서서히 높이면 PCB와 훨씬 뜨거운 용융 솔더(일반적으로 245–265℃) 사이의 온도 차이가 줄어들어 기판 및 부품의 휘어짐이나 손상을 방지합니다.

· 용제 증발: 플럭스 내의 용제가 날아갑니다. 증발하지 않으면 파도와 접촉하는 단계에서 끓어 오르며 솔더 보이드(기포)나 솔더 튀김을 유발할 수 있습니다.

3. 솔더 파도 접촉 (핵심 원리)

목적: 영구적인 전기적·기계적 접합부를 형성합니다.

· 방법: 실제 납땜이 일어나는 단계입니다. 예열된 PCB는 기계적으로 만들어진 용융 솔더의 파도 위를 지나며, 솔더는 일반적으로 주석-납 합금이나 무연 대체재(예: SnAgCu)로 구성되고 245–265℃의 온도로 유지됩니다.

· 작동 원리: PCB가 제어된 속도와 각도로 파도를 통과하는 동안:

· 용융 솔더는 노출된 부품 리드와 구리 패드와 지속적으로 접촉합니다.

· wetting이 발생합니다: 파도의 물리적 힘과 활성화된 플럭스의 화학 작용이 결합되어, 용융 솔더가 깨끗한 금속 표면으로 즉시 흘러가 결합합니다(스루홀 내 모세관 현상 원리를 따름).

· 배액(Draining): 기판이 파도를 빠져나오면서 표면 장력으로 인해 과도한 솔더가 포트로 다시 배출되며, 그 결과 솔더 접합부를 구성하는 정밀하게 형성된 오목한 필릿이 남게 됩니다. 이러한 지속적인 접촉과 배액 작용은 균일성을 보장합니다.

4. 냉각 및 검사

목적: 접합부를 응고시키고 추가 공정을 위해 기판을 준비합니다.

· 방법: 기판은 냉각 구역으로 이동하며, 여기서 공기 팬이나 대류 시스템이 기판을 다루기 쉬운 온도까지 빠르지만 제어 가능하게 냉각시킵니다.

· 기능: 제어된 냉각은 솔더 접합부가 신속하게 응고되도록 보장하여 접합 강도를 확보하고 잔류 열 응력을 최소화합니다. 냉각이 끝나면 기판은 세척(무세척 플럭스를 사용하지 않은 경우) 및 최종 검사 단계로 넘어갈 준비가 됩니다.

웨이브 솔더링의 핵심 장점

웨이브 솔더링은 특정 생산 시나리오에서 없어서는 안 될 뚜렷한 제조상 이점을 제공합니다:

PCB 웨이브 솔더링의 최적 적용 분야

PCB 웨이브 솔더링은 다양한 까다로운 산업 분야에서 널리 사용됩니다. 제품에 높은 기계적 강도가 필요하거나, 대량 생산 물량이 관련되어 있거나, 다수의 스루홀 부품을 사용한다면 웨이브 솔더링이 종종 최적의 해결책입니다.

· 산업 제어 시스템: 높은 신뢰성이 필수적입니다.

· 전원 공급장치 및 인버터: 대전류 흐름을 위한 견고한 연결이 필요합니다.

· 자동차 전자장치: 부품이 지속적인 진동과 열 사이클을 견뎌야 합니다.

· 통신 기기: 고밀도 커넥터가 다수 사용되는 분야입니다.

· 소비자 가전 및 가정용 기기: 대량 생산에 이상적입니다.

결론

웨이브 솔더링은 특히 스루홀 및 혼합 기술 조립에서 PCB 제조의 핵심적이고 기초적인 기술로 계속 자리하고 있습니다. 견고한 다단계 웨이브 솔더링 공정, 젖음과 배액의 물리적 원리가 어떻게 작동하는지, 그리고 높은 생산성과 접합 신뢰성이라는 뚜렷한 장점을 이해함으로써, 제조업체는 속도, 강도, 일관성이 대량으로 요구되는 프로젝트에 이 방식을 자신 있게 선택할 수 있습니다.
