Via Stub은 언제 문제가 되며 백드릴이 필요할까요?

서론：다층 고속 PCB에서 신호가 층을 바꾸려면 비아를 사용합니다. 그런데 관통 비아로 일부 층만 연결하면 신호가 지나가지 않는 도금 구간이 남습니다. 이것이 Via-Stub, 즉 비아 스텁입니다. “고속 보드라면 모든 비아를 백드릴해야 할까?”, “잔여 길이는 어디부터 위험할까?”라는 질문이 자주 나오는 이유죠.

스텁은 있다고 무조건 고장을 일으키지는 않습니다. 잔여 길이와 유전율에 따라 생기는 공진이 신호의 유효 대역에 들어오면 반사와 삽입 손실이 커지고 아이 다이어그램 여유가 줄어듭니다. 간단한 계산부터 시뮬레이션, 제조 공차와 대안까지 살펴보며 백드릴이 필요한 조건을 정리합니다.

1. Via-Stub은 어떻게 신호 품질을 떨어뜨릴까요?

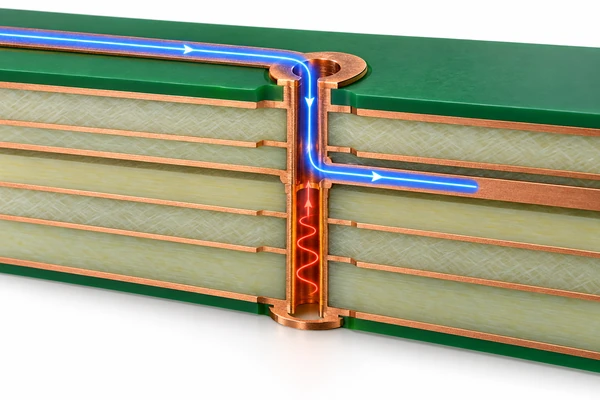

비아 스텁은 신호가 연결된 층을 지나 더 이어지는 미사용 도금 배럴 구간입니다. 끝이 열린 전송선처럼 동작해 특정 주파수에서 공진하고 신호 에너지를 반사합니다. 그 결과 S21 삽입 손실에 노치가 생기거나 S11 반사가 커질 수 있습니다. 차동쌍 P/N의 스텁 길이가 다르면 스큐와 지터도 악화될 수 있습니다.

f₀ ≈ c / (4 × Lstub × √εr)

c는 빛의 속도, Lstub은 스텁 길이, εr은 유효 상대 유전율입니다. 이 식은 1차 추정용입니다. 실제 공진은 패드, 안티패드, 기준면과 유전체 구조에도 영향을 받으므로 최종 판단에는 비아 모델과 채널 시뮬레이션이 필요합니다.

2. 언제 실제 설계 문제가 될까요?

전송 속도만으로 일괄 판정하지 말고 신호의 나이퀴스트 주파수, 스텁 길이, 유전율과 채널 여유를 함께 봅니다. 아래 구간은 초기 선별용 경험 가이드이며 표준 합격선은 아닙니다.

속도별 1차 판단

TI의 고속 신호 설계 가이드 등에서는 15mil을 백드릴 검토의 경험값으로 제시하지만 모든 인터페이스에 적용되는 강제 규격은 아닙니다. 25Gbps 이상처럼 채널 여유가 빠듯하면 0.2mm 안팎의 짧은 스텁도 분석 대상이 될 수 있습니다. 반대로 저속 제어 신호나 연결층 가까이에서 끝나는 짧은 스텁은 백드릴이 불필요할 수 있습니다.

특히 주의할 구조

• 8층 이상 두꺼운 보드에서 얕은 내층으로 연결해 긴 잔여 배럴이 남는 경우

• PCIe Gen4/5, 고속 SerDes, 25G/56G PAM4, DDR5처럼 채널 손실 여유가 작은 경로

• 유전율이 높은 재료를 사용해 같은 길이에서도 공진 주파수가 낮아지는 경우

• 차동쌍 P/N 비아의 스텁 길이가 달라 스큐가 생길 수 있는 경우

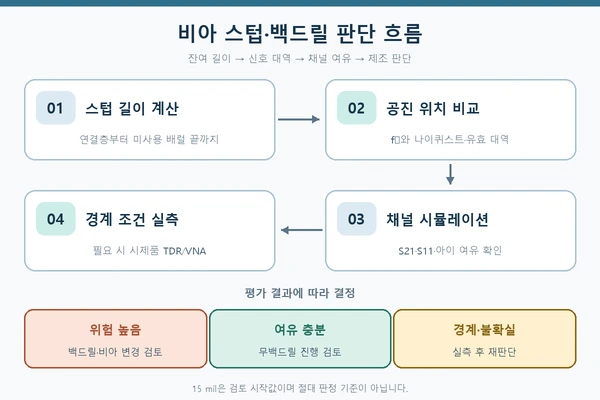

3. 백드릴 여부를 판단하는 4단계

1. 스택업과 연결 층을 기준으로 스텁 길이를 계산합니다. 보드 전체 두께가 아니라 연결 층부터 미사용 배럴 끝까지를 봅니다.

2. 공식으로 공진 주파수를 추정해 나이퀴스트 주파수와 목표 대역에 비교합니다. 공진이 유효 대역에 가까울수록 위험이 큽니다.

3. 비아 모델을 포함한 채널 시뮬레이션으로 S-파라미터와 아이 다이어그램 여유를 확인합니다.

4. 경계에 있는 설계는 시제품 TDR/VNA 측정과 백드릴 비용·공차를 함께 비교합니다. 여유가 충분하면 스택업 조정으로 백드릴을 피할 수 있습니다.

결과별 판단 방향

4. 백드릴을 선택할 때 확인할 제조 조건

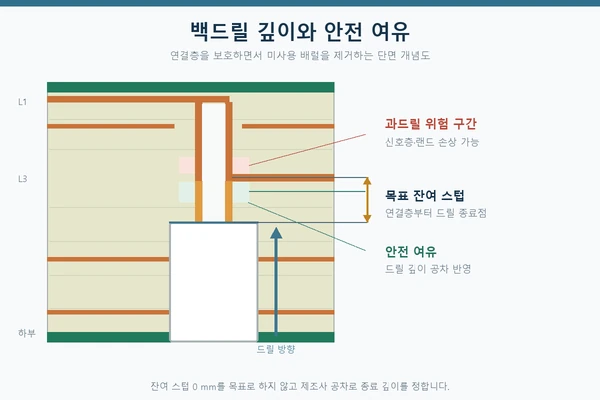

백드릴은 전기도금 후 더 큰 드릴로 미사용 배럴을 지정 깊이만큼 제거하는 공정입니다. 목표는 제조 공차 안에서 잔여 스텁을 줄이는 것이지, 0mm를 만드는 것이 아닙니다.

• 일반 고속 경로는 잔여 스텁 0.15~0.2mm 이하, 25Gbps 초과 경로는 0.15mm 이하를 목표 참고값으로 검토할 수 있습니다. 실제 기준은 채널 분석과 제조사 공차로 정하세요.

• 깊이 공차는 공장별로 다릅니다. ±0.05~0.1mm 수준을 가정하는 사례가 있어도, 반드시 해당 제조사의 실제 관리 능력을 확인해야 합니다.

• 너무 얕게 가공하면 스텁이 남고, 너무 깊으면 목표 신호층이나 랜드가 손상돼 오픈 불량이 날 수 있습니다.

• 백드릴 지름은 원래 비아보다 큽니다. BGA 팬아웃의 패턴·평면 간격을 확인하고 제조 데이터에 방향과 종료층을 명확히 표시하세요.

5. 백드릴 없이 영향을 줄이는 대안

1. 스택업을 조정해 신호 전환층을 가깝게 배치하면 미사용 배럴 길이를 처음부터 줄일 수 있습니다. 추가 가공비가 없어 우선 검토하기 좋습니다.

2. 블라인드·매립 비아 또는 마이크로비아는 스텁을 줄이거나 없앨 수 있지만, 순차 적층 등 공정 복잡도와 비용·납기가 늘 수 있습니다.

3. 라우팅과 층 전환 위치를 조정해 긴 스텁을 만드는 관통 비아 사용을 줄입니다.

4. 수신단 EQ는 여유가 충분한 경우 손실을 일부 보완할 수 있지만, 반사 문제 자체를 없애는 대체책은 아닙니다.

스택업 변경은 층 구성과 기준면까지 함께 확인해야 합니다. PCB 스택업 설계와 블라인드·매립 비아 구조를 참고해 대안의 제조 영향을 비교할 수 있습니다.

6. 자주 나오는 설계 실수

• 고속 보드의 모든 비아를 일괄 백드릴해 비용과 공정 리스크를 불필요하게 높임

• 15mil을 절대 기준으로 삼아 길이만으로 합격·불합격을 단정함

• 시뮬레이션 목표에 드릴 깊이와 층 정렬 공차를 더하지 않음

• 차동쌍 한쪽만 백드릴하거나 P/N 스텁 길이를 다르게 해 스큐를 키움

7. 전형적인 고장 사례: 삽입 손실 노치

10Gbps급 링크가 있는 10층 보드에서 신호가 상부층에서 얕은 내층으로 바뀌고, 통과 비아 아래 약 0.4mm의 스텁이 남았다고 가정해 보겠습니다. 기능 시험은 통과해도 채널 측정에서 S21 특정 주파수에 노치가 나타나고, 온도나 보드 로트에 따라 링크 여유가 달라질 수 있습니다.

먼저 실제 스택업과 유전율로 공진 위치를 추정한 다음 비아 모델 시뮬레이션과 VNA 측정을 비교합니다. 공진이 유효 대역과 겹치고 아이 여유가 부족하면 백드릴 깊이와 공차를 제조사와 맞춥니다. 여유가 충분하면 층 전환 위치를 바꾸거나 기존 구조를 유지할 수 있습니다. 이는 원인 분석을 설명하는 전형적 시나리오이며 특정 고객 프로젝트의 실측 결과가 아닙니다.

백드릴 제작 전 조건 확인

Via-Stub은 남아 있다는 사실만으로 백드릴을 결정할 수 없습니다. 스텁 길이와 유전율로 공진을 추정하고 나이퀴스트 대역, 채널 시뮬레이션, 제조 공차를 함께 확인하세요. 15mil(0.381mm)은 검토 시작점이지 절대 규격이 아닙니다. 백드릴이 필요하면 목표 잔여 길이와 공차를 사전에 협의하고, 필요성이 낮다면 스택업 조정이나 블라인드 비아로 비용을 줄일 수 있습니다.

PCBgogo - 고속 PCB 백드릴 제작 검토
스택업과 Gerber를 바탕으로 백드릴 적용 가능 여부, 잔여 스텁 목표와 공정 공차를 제작 전에 검토해 보세요.견적 계산하기 >이메일 문의하기 >

FAQ

Q. 10Gbps 보드에 0.4mm 스텁이 있으면 반드시 백드릴해야 하나요?

A. 길이만으로 결정할 수 없습니다. 스택업과 유전율로 공진을 추정해 나이퀴스트 대역과 비교하고, 시뮬레이션에서 아이 여유가 부족한지 확인하세요. 공진이 대역에 걸리고 여유가 부족하면 백드릴을 권장합니다.

Q. 백드릴 후 스텁은 0mm가 가장 좋은가요?

A. 현실적으로 0mm를 목표로 하면 과도한 드릴로 신호층을 손상시킬 위험이 있습니다. 제조 깊이 공차를 반영해 현실적인 잔여 길이를 정하고 공장과 확인하세요.

Q. BGA 팬아웃에 백드릴 공간이 부족하면 어떻게 하나요?

A. 먼저 스택업과 층 전환 위치를 조정해 잔여 길이를 줄이세요. 어렵다면 블라인드·매립 비아 또는 마이크로비아를 검토하되 비용과 납기를 함께 비교합니다.

Q. 공진 주파수가 나이퀴스트 주파수보다 높으면 영향이 전혀 없나요?

A. 영향이 완전히 0은 아닙니다. 목표 대역에서 S-파라미터와 아이 여유가 규격을 만족하는지 함께 확인하세요.

Q. 시제품 시뮬레이션이 괜찮아도 양산에서 다시 확인해야 하나요?

A. 네. 스택업, 드릴 깊이와 층 정렬에 제조 편차가 있습니다. 최악 공차를 반영하고 필요하면 단면이나 TDR/VNA로 검증하세요.
