플렉서블 PCB의 정의

플렉시블 PCB(Flexible PCB), 또는 FPC(플렉서블 회로 기판)라고도 불리는 이 기판은 구부리고 휘어질 수 있는 특수한 형태의 인쇄 회로 기판입니다. 플렉시블 PCB는 다음과 같은 재료로 만들어집니다.유연한 기판 재료기존 PCB에 사용되는 경질 FR4 기판 대신 폴리이미드(PI) 또는 폴리에스터(PET)와 같은 소재를 사용합니다. 따라서 공간이 제한적이거나 회로가 움직이거나 구부러져야 하는 응용 분야에 이상적입니다.

플렉서블 PCB는 기존 PCB와 유사한 방식으로 제작되지만, 반복적인 굽힘과 굴곡을 견딜 수 있도록 몇 가지 추가 공정을 거칩니다. 구리 회로와 부품은 특수 접착제를 사용하여 기판 재료에 접착되고, 전체 회로는 커버레이 필름으로 보호됩니다.

플렉시블 PCB의 종류

• 단면 플렉서블 PCB는 플렉서블 PCB 유형 중 가장 비용 효율이 높고 제작이 가장 간편합니다. 하지만 유연성이 가장 떨어지기 때문에 비교적 간단한 회로만 제작할 수 있습니다.

• 양면 플렉서블 PCB는 단면 플렉서블 PCB보다 가격이 비싸고 제작이 어렵지만, 유연성이 뛰어나 더욱 복잡한 회로를 구현할 수 있습니다.

• 다층 플렉서블 PCB는 플렉서블 PCB 유형 중 가장 비싸고 제작하기 어렵지만, 가장 유연하며 가장 복잡한 회로를 구현하는 데 사용할 수 있습니다.

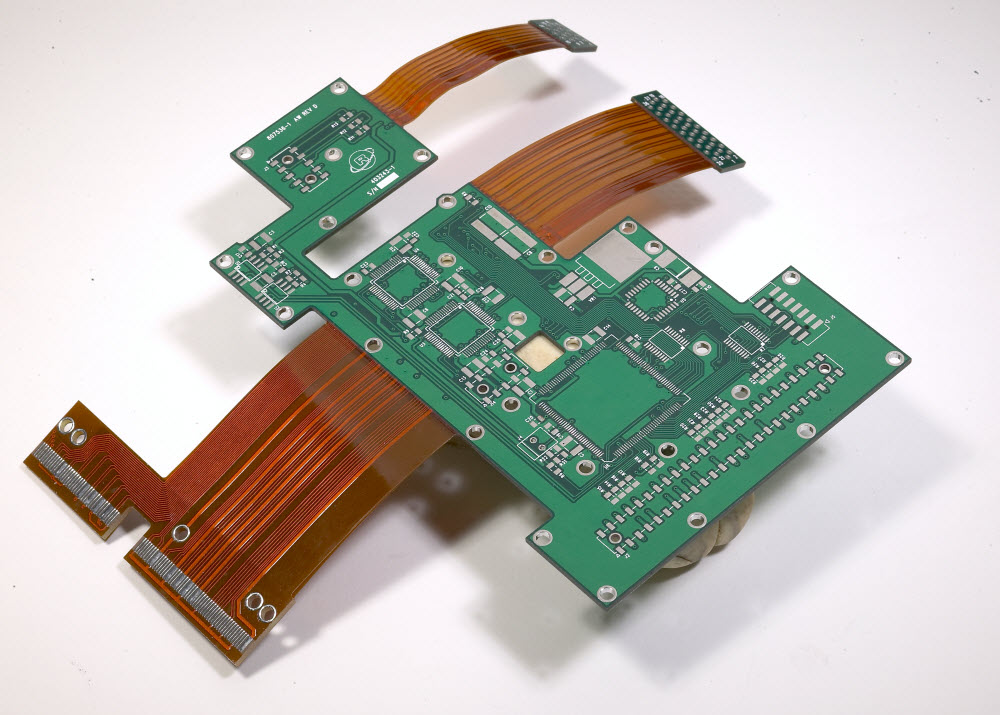

• 리지드 플렉스 PCB는 FR4 PCB나 올 플렉스 PCB보다 가격이 비싸지만, 유연성과 강성을 적절히 조합하여 제공합니다. 회로가 구부러지고 휘어져야 하면서도 어느 정도의 강성을 유지해야 하는 용도에 이상적입니다.

• 올플렉스 PCB는 플렉서블 PCB 유형 중 가장 유연하지만, 제작하기는 가장 어렵습니다. 최대의 유연성이 요구되는 애플리케이션에 이상적입니다.

플렉서블 PCB 사용의 이점

향상된 설계 유연성: 플렉서블 PCB는 구부리고 휘어질 수 있어 엔지니어가 복잡한 3차원 회로를 설계하고 좁은 공간에 패키징할 수 있습니다. 이는 2차원으로 제한된 경성 PCB로는 불가능합니다. 이러한 설계 유연성 증가는 다음과 같은 여러 가지 이점을 가져올 수 있습니다.

더 작고 가벼운 기기: 플렉서블 PCB는 웨어러블 기기나 스마트폰과 같은 더 작고 가벼운 기기를 만드는 데 사용할 수 있습니다. 플렉서블 PCB는 접거나 구부릴 수 있어 좁은 공간에도 적합하므로 부피가 큰 커넥터와 케이블이 필요 없기 때문입니다.

더욱 복잡하고 혁신적인 설계: 플렉서블 PCB는 기존의 경질 PCB로는 불가능했던 더욱 복잡하고 혁신적인 설계를 구현할 수 있습니다. 예를 들어, 플렉서블 PCB를 사용하여 곡면 디스플레이, 접이식 기기, 이식형 기기 등을 제작할 수 있습니다.

성능 향상: 플렉서블 PCB는 여러 가지 방식으로 전자 기기의 성능을 향상시키는 데 도움이 될 수 있습니다.

무게 및 크기 감소: 앞서 언급했듯이, 유연한 PCB는 전자 기기의 무게와 크기를 줄이는 데 도움이 될 수 있습니다. 이는 배터리 수명 향상 및 휴대성 개선으로 이어질 수 있습니다.

향상된 열 방출: 플렉서블 PCB는 전자 기기의 열 방출을 개선하는 데 도움이 됩니다. 플렉서블 PCB는 접거나 구부릴 수 있어 회로 기판의 표면적을 넓힐 수 있기 때문에 열이 더 쉽게 방출될 수 있습니다.

EMI 간섭 감소: 플렉서블 PCB는 EMI 간섭을 줄이는 데 도움이 될 수 있습니다. 이는 플렉서블 PCB를 사용하여 전자 회로를 위한 차폐 케이스를 만들 수 있기 때문입니다.

향상된 신뢰성: 플렉시블 PCB는 반복적인 굽힘과 굴곡을 견딜 수 있도록 설계되어 열악한 환경에 이상적입니다. 또한, 강성 PCB보다 진동과 충격으로 인한 손상에 강합니다. 이러한 향상된 신뢰성은 자동차, 항공우주, 의료 등의 산업 분야에서 중요한 이점입니다.

조립 비용 절감: 플렉서블 PCB는 커넥터와 케이블이 필요 없으므로 조립 비용을 절감하고 신뢰성을 향상시킬 수 있습니다.

위에 나열된 일반적인 이점 외에도, 플렉서블 PCB는 특정 용도에 맞는 몇 가지 특수한 이점을 제공합니다.

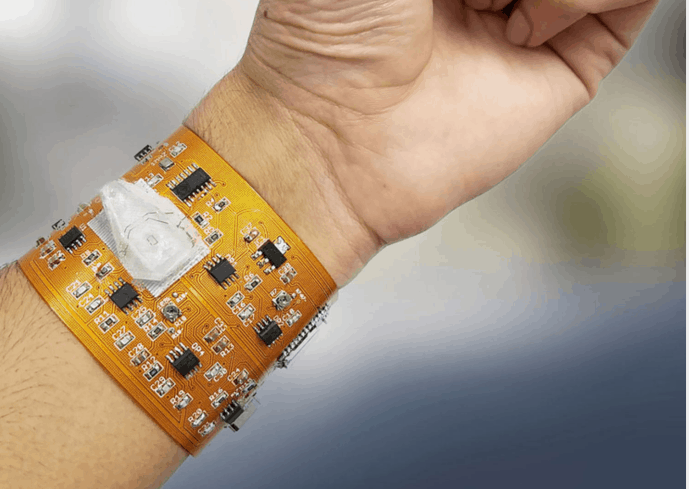

웨어러블 기기: 웨어러블 기기에는 유연한 PCB가 필수적입니다. 유연한 PCB 덕분에 착용감이 편안하고 신체 움직임에 맞춰 변형될 수 있기 때문입니다. 예를 들어, 스마트워치, 피트니스 트래커, 의료용 임플란트 등에 유연한 PCB가 사용됩니다.

소비자 전자제품: 플렉서블 PCB는 스마트폰, 태블릿, 노트북 등 다양한 소비자 전자제품에 사용됩니다. 이를 통해 더 얇고 가벼우면서도 더 많은 기능을 갖춘 기기를 구현할 수 있습니다. 예를 들어, 스마트폰과 태블릿의 접이식 디스플레이, 그리고 오늘날 인기 있는 얇고 가벼운 노트북에 플렉서블 PCB가 사용됩니다.

자동차 분야: 플렉서블 PCB는 에어백, 대시보드, 조명 시스템과 같은 자동차 부품에 사용됩니다. 플렉서블 PCB는 경질 PCB로는 불가능한 복잡한 형태와 디자인을 구현할 수 있게 해줍니다. 예를 들어, 에어백에는 플렉서블 PCB를 사용하여 충돌 시 차량 탑승자를 보호할 수 있는 복잡한 형태를 만들 수 있습니다.

의료 기기: 플렉서블 PCB는 심박 조율기, 인슐린 펌프, 수술 로봇 등 다양한 의료 기기에 사용됩니다. 이를 통해 이식형 기기나 움직이고 구부러져야 하는 기기를 제작할 수 있습니다. 예를 들어, 심박 조율기에는 심장 박동을 조절하는 이식형 장치를 만들기 위해 플렉서블 PCB가 사용됩니다.

산업 응용 분야: 플렉서블 PCB는 로봇 공학, 자동화 및 센서와 같은 산업 분야에 사용됩니다. 플렉서블 PCB는 열악한 환경에서도 견딜 수 있는 유연하고 내구성 있는 회로를 구현할 수 있도록 해줍니다. 예를 들어, 로봇의 경우 플렉서블 PCB를 사용하여 복잡한 방식으로 움직이고 구부러질 수 있는 유연한 팔을 제작합니다.

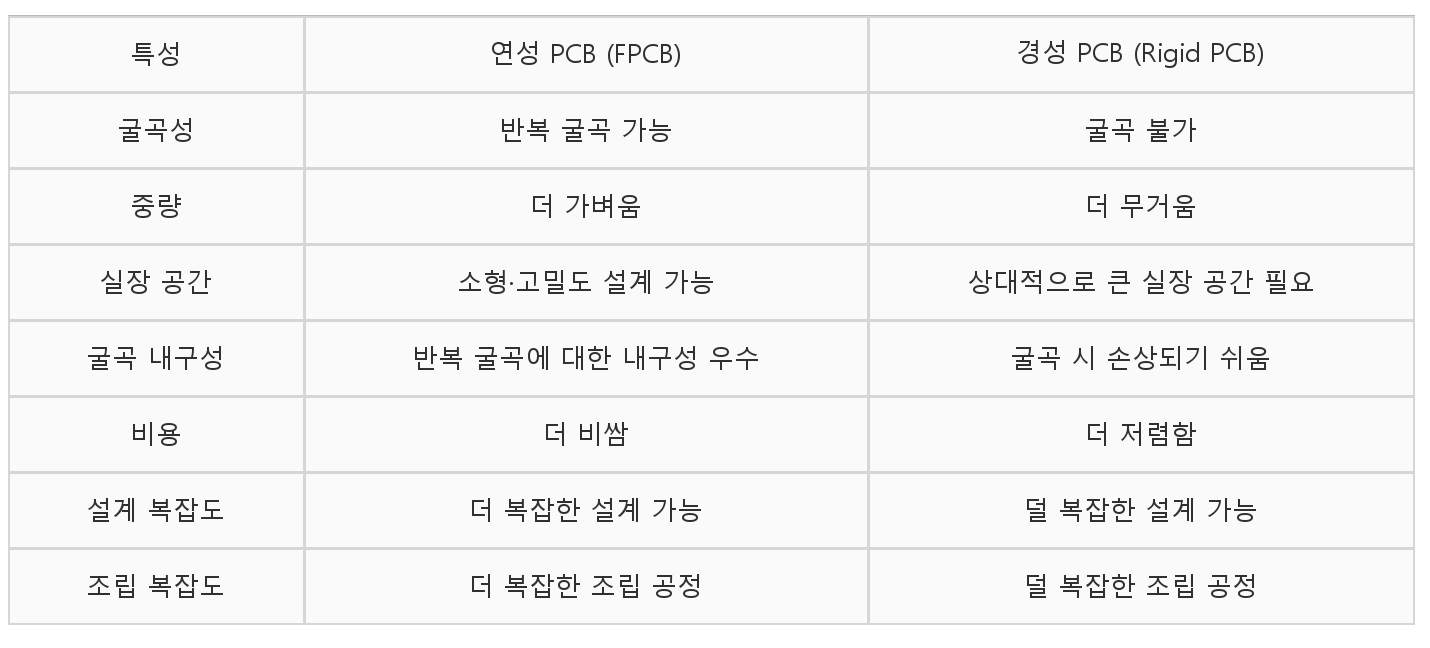

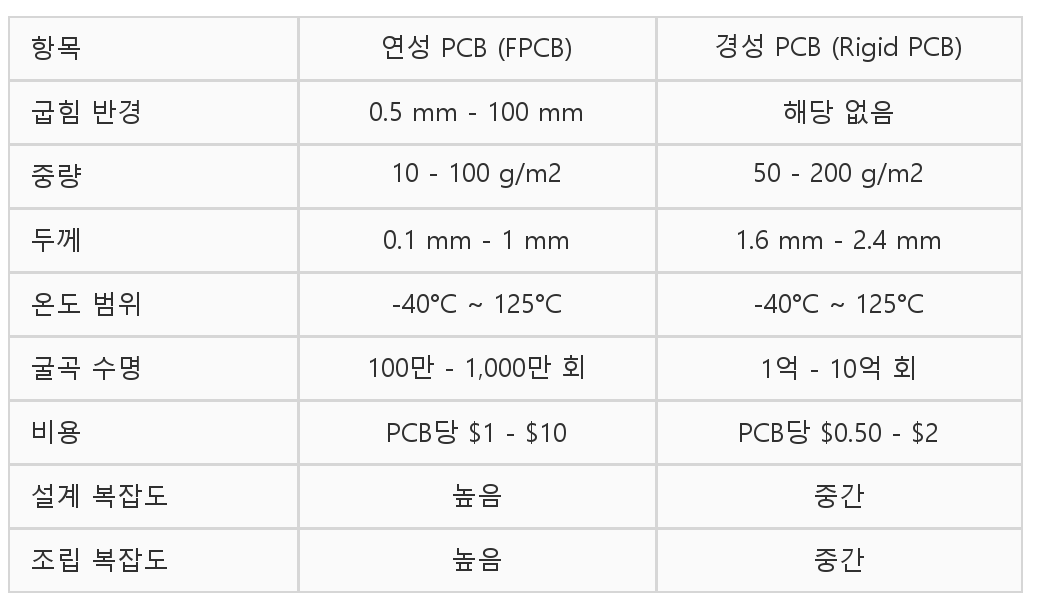

연성 PCB와 경성 PCB 비교

플렉서블 PCB의 응용 분야

웨어러블 기기:

• 스마트워치: 스마트워치에는 손목에 편안하게 착용할 수 있는 얇고 유연한 장치를 만들기 위해 플렉서블 PCB가 사용됩니다. 스마트워치에는 일반적으로 심박수 모니터, 가속도계, GPS 수신기 등 다양한 센서가 탑재되어 있습니다. 이러한 센서들은 플렉서블 PCB를 사용하여 스마트워치의 회로 기판에 연결됩니다.

• 피트니스 트래커: 피트니스 트래커는 스마트워치와 유사하지만, 일반적으로 착용자의 활동량 추적에 중점을 둡니다. 피트니스 트래커는 스마트워치보다 회로가 비교적 단순하지만, 다양한 부품을 연결하기 위해 여전히 유연한 PCB가 필요합니다.

• 의료용 임플란트: 플렉서블 PCB는 심박 조율기, 인슐린 펌프, 인공와우 등 다양한 의료용 임플란트에 사용됩니다. 의료용 임플란트는 크기가 작고 가벼워야 하며, 신체의 움직임에 맞춰 유연하게 변형될 수 있어야 합니다. 플렉서블 PCB는 얇고 유연하며 내구성이 뛰어나 이러한 용도에 이상적입니다.

소비자 가전제품:

• 접이식 스마트폰: 접이식 스마트폰의 접이식 디스플레이에는 플렉서블 PCB가 사용됩니다. 접이식 스마트폰은 디스플레이를 반으로 접을 수 있는 새로운 유형의 스마트폰입니다. 이를 통해 사용하지 않을 때는 더 작고 휴대하기 편리합니다. 플렉서블 PCB는 회로 손상 없이 디스플레이를 접을 수 있도록 해주기 때문에 접이식 스마트폰에 필수적입니다.

• 얇고 가벼운 노트북: 얇고 가벼운 노트북이 점점 인기를 얻고 있습니다. 이러한 노트북은 일반적으로 두께가 2.5cm(1인치) 미만이고 무게는 1.4kg(3파운드) 미만입니다. 얇고 가벼운 노트북에는 기기의 무게와 크기를 줄이기 위해 유연한 PCB가 사용됩니다. 유연한 PCB를 사용하면 더 얇고 가벼운 회로 기판을 만들 수 있을 뿐 아니라 다양한 구성 요소를 더욱 효율적으로 연결할 수도 있습니다.

자동차 적용 분야:

• 에어백: 유연한 PCB는 차량 충돌 시 탑승자를 보호할 수 있는 복잡한 형상을 구현하기 위해 에어백에 사용됩니다. 에어백은 고속 충돌 시에도 신속하고 안정적으로 작동해야 합니다. 유연한 PCB를 사용하면 복잡하면서도 내구성이 뛰어난 에어백을 제작할 수 있습니다.

• 대시보드: 플렉서블 PCB는 대시보드에 사용되어 복잡한 형태와 디자인을 구현할 수 있습니다. 대시보드에는 디스플레이, 스위치, 센서 등 다양한 전자 부품이 포함됩니다. 플렉서블 PCB를 사용하면 미적으로 보기 좋으면서도 기능적인 대시보드를 제작할 수 있습니다.

• 조명 시스템: 플렉서블 PCB는 얇고 유연한 조명 패널을 만들기 위해 조명 시스템에 사용됩니다. 플렉서블 조명 패널은 자동차 헤드라이트, 테일라이트, 실내 조명 등 다양한 분야에 적용될 수 있습니다.

의료기기:

• 심박 조율기: 심박 조율기는 심장 박동을 조절하는 이식형 장치입니다. 심박 조율기는 크기가 작고 가벼워야 하며, 신체의 움직임에 맞춰 변형될 수 있어야 합니다. 얇고 유연하며 내구성이 뛰어난 플렉서블 PCB는 이러한 용도에 이상적입니다.

• 인슐린 펌프: 인슐린 펌프는 체내에 인슐린을 공급하는 이식형 장치입니다. 인슐린 펌프는 크기가 작고 가벼워야 하며, 신체의 움직임에 맞춰 유연하게 변형될 수 있어야 합니다. 얇고 유연하며 내구성이 뛰어난 연성 PCB는 이러한 용도에 이상적입니다.

• 수술 로봇: 수술 로봇은 복잡한 수술을 수행하는 데 사용됩니다. 수술 로봇은 외과의사가 조종하는 여러 개의 로봇 팔을 가지고 있습니다. 유연한 PCB는 수술 로봇에 사용되어 로봇 팔을 유연하게 만들고 복잡한 움직임을 가능하게 합니다.

산업적 응용 분야:

• 로봇: 플렉서블 PCB는 로봇의 유연한 팔과 기타 부품을 만드는 데 사용됩니다. 로봇은 제조, 조립, 물류 등 다양한 산업 분야에서 활용됩니다. 플렉서블 PCB를 사용하면 더욱 민첩하고 다재다능한 로봇을 제작할 수 있습니다.

• 자동화: 플렉시블 PCB는 움직임과 진동에 견딜 수 있는 회로를 구현하기 위해 자동화 장비에 사용됩니다. 자동화 장비는 제조, 물류 등 다양한 산업 분야에서 활용됩니다. 플렉시블 PCB를 사용하면 더욱 안정적이고 내구성이 뛰어난 자동화 장비를 제작할 수 있습니다.

• 센서: 유연한 PCB는 곡면에도 부착할 수 있는 센서를 제작하는 데 사용됩니다. 센서는 제조, 의료, 운송 등 다양한 산업 분야에서 활용됩니다. 유연한 PCB를 사용하면 더욱 폭넓은 응용 분야에 사용할 수 있는 센서를 만들 수 있습니다.

플렉서블 PCB는 다양한 분야에 활용되는 다재다능하고 혁신적인 기술입니다. 기존의 경질 PCB에 비해 유연성, 경량화, 공간 절약, 내구성 등 여러 장점을 제공합니다. 하지만 플렉서블 PCB는 경질 PCB보다 가격이 높고 설계 및 조립이 더 복잡합니다. 웨어러블 기기, 접이식 스마트폰, 이식형 의료기기 등 경질 PCB를 사용할 수 없는 환경에 적합하며, 가전제품이나 자동차 분야처럼 무게와 크기가 중요한 경우에도 널리 사용됩니다.

기술이 계속 발전함에 따라, 플렉서블 PCB는 제품 설계에 더욱 널리 사용될 가능성이 높습니다.
