SMT에서 흔히 발생하는 결함은 무엇이며, 이를 예방하는 방법은 무엇일까요?

현대 전자제품의 소형화 및 성능 향상에 대한 끊임없는 노력은 인쇄회로기판(PCB)에 부품을 조립하는 표면 실장 기술(SMT)에 크게 의존합니다. 그러나 SMT 공정은 복잡하고 매우 민감한 절차이며, 다양한 요인이 품질 문제, 즉 SMT 결함 으로 이어질 수 있습니다 . 이러한 문제를 이해하고 해결하는 것은 전자 제품의 신뢰성과 기능성을 보장하는 데 매우 중요합니다.

PCBA 조립에서 흔히 발생하는 SMT 결함

복잡한 전자제품 제조 산업에서 흔히 발생하는 몇 가지 결함은 PCBA의 복잡성을 저해할 수 있습니다. 다음 표는 가장 흔하게 발생하며 지속적인 모니터링이 필요한 7가지 표면처리(SMT) 결함을 정리한 것입니다.

SMT의 주요 결함에 대한 심층 분석

대량 생산에서 효과적인 예방 및 공정 관리를 위해서는 각 결함 발생 메커니즘에 대한 깊이 있는 이해가 필수적입니다.

1. 누락된 구성 요소 (잘못된 위치/누락)

설명: 이 결함은 부품이 지정된 패드에 전혀 없거나, 집어 올렸으나 제자리에 놓이기 전에 떨어뜨리거나 위치가 어긋났을 때 발생합니다.

원인: 진공 시스템 고장(예: 노즐 막힘 또는 공기 통로 파손), 부품 공급 장치 설정 오류, 프로그램의 부품 두께 매개변수 오류, 또는 리플로우 전 부품 접착을 방해하는 솔더 페이스트 양 부족.

사전 예방 전략: 픽앤플레이스 노즐 및 진공 필터에 대한 정기적인 유지보수를 시행합니다. 부품 공급 장치를 정기적으로 검사합니다. 부품 라이브러리 설정 및 XYZ축 교정이 정확한지 확인합니다. 부품 배치 후 자동 광학 검사(AOI)를 사용하여 누락된 부품을 감지합니다.

2. 툼스토닝(옆으로 세우기)

설명: 리플로우 솔더링 공정 후 수동 부품(칩 저항기 또는 커패시터 등)이 패드의 한쪽 끝이 수직으로 서 있는 현상이 특징입니다. 이는 심각한 기계적 및 전기적 결함입니다.

원인: 두 패드의 솔더 페이스트 용융 시간 차이로 인한 불균일한 습윤력. 이는 급격한 리플로우 온도 상승, 패드 크기의 상당한 차이(DFM 지침 위반), 또는 패드에 도포된 솔더 페이스트 양의 차이로 인해 발생하는 경우가 많습니다.

사전 예방 전략: 리플로우 프로파일, 특히 예열 및 유지 영역을 최적화하여 최고 온도 영역에 진입하기 전에 PCB 전체에 걸쳐 균일한 온도를 확보합니다. 정밀한 스텐실 인쇄를 통해 솔더 페이스트 사용량을 엄격하게 제어합니다. 대칭 패드 설계 규칙(DFM)을 준수합니다.

3. 부품 정렬 불량

설명: 해당 부품의 본체가 패드 패턴의 중심에서 벗어나 있어 하나 이상의 면에서 납땜 불량이 발생합니다.

원인: 머신 비전 시스템의 기준점 인식 오류, XY 좌표 프로그래밍 오류, 고속 이송 중 부품 움직임 또는 배치 시 과도한 힘.

사전 예방 전략: 머신 비전 시스템이 정확하게 보정되어 기준점을 정확하게 인식하는지 확인합니다. 모든 부품 배치 데이터를 검증하고 수정합니다. 보다 유연한 배치 설정을 적용하고 진동과 같은 외부 요인을 제어합니다.

4. 솔더 볼

설명: 부품 본체 근처 또는 아래에서 발견되는 작고 불필요한 납땜 재료 구형체로, 간헐적인 단락을 일으킬 수 있습니다.

원인: 부적절한 취급이나 습기에 노출로 인한 솔더 페이스트 열화, 솔더 페이스트 내 과도한 수분 함량, 또는 리플로우 공정 중 급격한 가열로 인한 격렬한 가스 방출로 인해 용융된 솔더 조각이 배출되는 현상.

사전 예방 전략: 솔더 페이스트 보관 조건(온도 및 습도)을 엄격하게 관리하십시오. 냉장 보관 후 적절한 예열 시간을 확보하십시오. 솔더가 녹기 전에 용매가 충분히 증발할 수 있도록 리플로우 프로파일을 최적화하십시오(램프 속도 제어).

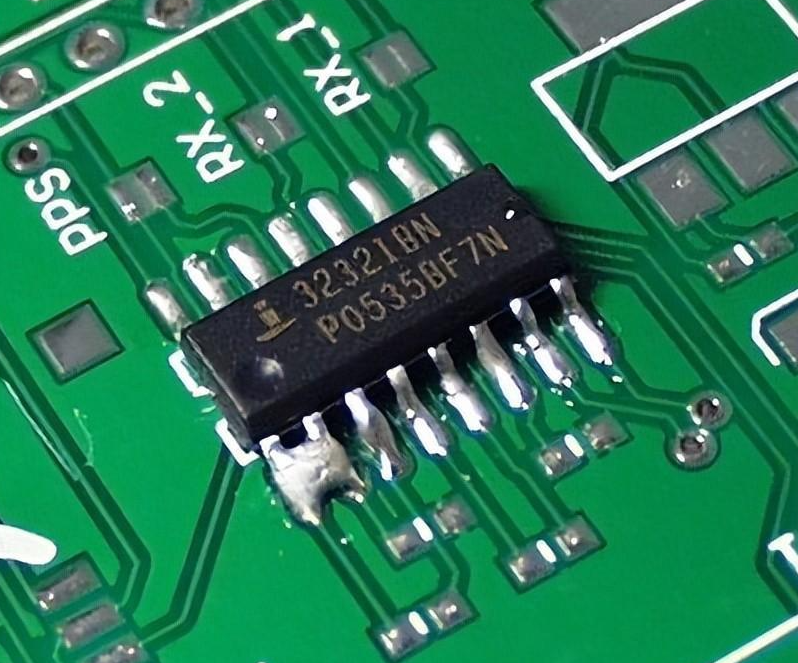

5. 납땜 브리징 및 단락

설명: 전기적으로 절연되어야 하는 인접한 두 도체(패드 또는 트레이스) 사이에 의도치 않게 납땜 전도성 경로가 형성되는 현상입니다. 이로 인해 단락이 발생합니다.

원인: 지나치게 두꺼운 스텐실 또는 큰 개구부로 인해 솔더 페이스트 양이 많거나, 스텐실 인쇄 정렬 불량(정렬 불량) 또는 부품 변위로 인해 솔더가 리드 사이로 밀려 들어가는 경우.

사전 예방 전략: 전해 연마 처리된 개구부를 가진 고품질 스텐실을 사용하고, 미세 피치 부품에는 스텝다운 스텐실을 고려하십시오. 스텐실과 PCB의 정확한 정렬을 보장하십시오. 페이스트 인쇄 및 리플로우 후 견고한 AOI(Adaptive Open Interaction)를 구현하여 브릿지를 감지하고 재작업하십시오.

SMT 조립에서 탁월한 품질 달성

성공적인 SMT 조립에는 첨단 장비, 엄격한 공정 관리, 그리고 모든 잠재적 SMT 결함 의 근본 원인을 파악하고 제거하는 데 전념하는 전문 기술 인력이 필수적입니다. 조립 라인 관리의 지속적인 개선과 입고 품질 관리(IQC)부터 자동 광학 검사(AOI) 및 X선 검사(AXI)에 이르기까지 모든 단계에서의 엄격한 품질 검사는 높은 제조 표준을 유지하는 데 매우 중요합니다.

PCBGOGO 는 SMT 불량 방지가 단순히 오류를 수정하는 것뿐만 아니라 전체 공정의 무결성을 유지하는 것임을 잘 알고 있습니다 . 고품질 PCB 제작 및 신뢰할 수 있는 서비스를 전문으로 하는 선도적인 제조업체로서,PCBA 조립 제조당사는 최첨단 장비와 숙련된 엔지니어링 팀을 활용하여 종합적인 전자 제조 서비스(EMS)를 제공합니다. 자동 검사 및 엄격한 공정 감사 등 철저한 품질 관리 프로토콜을 준수함으로써 고객의 전자 제품이 최고 수준의 정밀도와 신뢰성을 갖추고 조립되어 가장 까다로운 산업 표준까지 충족하고 주요 표면 실장(SMT) 결함 발생률을 획기적으로 줄입니다 .
