콜드 솔더 조인트란? 신뢰성 있는 수리를 위한 완전 가이드

콜드 솔더 조인트는 전자제품 제조에서 가장 흔하고 심각한 결함 중 하나입니다. 규모는 작지만 인쇄회로기판(PCB) 전체의 신뢰성을 조용히 훼손하여 간헐적 고장, 전기 저항 증가 또는 완전한 회로 차단을 유발할 수 있습니다. 콜드 솔더 조인트가 무엇인지, 발견 방법, 예방 방법을 이해하는 것은 엔지니어, 기술자 및 애호가 모두에게 필수적인 지식입니다.

콜드 솔더 조인트란 무엇인가?

콜드 솔더 조인트는 납땜 과정에서 솔더가 완전히 용융되지 않거나 부품 리드와 PCB 패드에 올바르게 흘러 접합되지 않을 때 형성됩니다. 솔더가 완전히 액체가 되어 균일하게 퍼지는 대신 부분적으로 고체 상태를 유지하거나 너무 빠르게 냉각되어 기계적으로 약하고 전기적으로 불신뢰할 수 있는 조인트를 생성합니다.

육안으로 볼 때 제대로 형성된 솔더 조인트는 광택이 나고 매끄럽고 약간 오목하게 보이며 부품 리드 주변에 깔끔한 필렛을 형성합니다. 반면 콜드 조인트는 흐릿하고 입자 같거나 덩어리져 보입니다. 반사성보다는 서리 낀 결정질처럼 보일 수 있습니다. 스루홀 부품의 경우 이상적인 조인트는 광택이 나는 원뿔형 프로파일을 가져야 하며 솔더가 패드 표면과 핀 사이에서 대략 40~70도 각도로 경사져야 합니다. 그 형태가 없거나 표면 질감이 거칠어 보인다면 콜드 조인트일 가능성이 높습니다.

콜드 조인트 솔더 문제는 단순한 미관 문제가 아닙니다. 솔더가 금속 표면에 완전히 접합되지 않았기 때문에 조인트는 정상보다 높은 전기 저항을 나타낼 수 있으며, 이는 부품이 불규칙하게 작동하거나 부하에서 완전히 고장나게 합니다. 진동, 열 사이클링 또는 취급으로 인한 기계적 응력은 콜드 조인트에 균열을 발생시키고 회로를 개방할 수 있습니다.

콜드 솔더 조인트의 일반적인 원인

콜드 솔더 조인트를 유발하는 요인을 이해하는 것은 이를 제거하는 첫 번째 단계입니다. 가장 빈번한 원인은 다음과 같습니다:

• 불충분한 열: 납땜 인두는 솔더 합금을 완전히 용융하고 부품 리드와 PCB 패드를 동시에 가열하기에 적절한 온도에 도달하고 유지해야 합니다. 인두 온도가 너무 낮게 설정되거나 인두가 충분히 오래 접촉되지 않으면 솔더가 적절한 접합으로 흘러들어가지 않습니다. 대부분의 표준 솔더 합금의 경우 인두 팁은 솔더 용융점보다 약 15°C 높아야 하며, 솔더가 흐른 후 최소 몇 초간 접촉을 유지해야 합니다.

• 냉각 중 움직임: 솔더가 액체에서 고체로 전환되는 동안 부품이나 기판이 움직이면 조인트는 "교란 조인트"가 됩니다. 결과는 불규칙하고 입자 같은 표면으로, 수용 가능해 보일 수 있지만 구조적 및 전기적 완전성이 좋지 않습니다.

• 표면 오염: 패드나 부품 리드의 오일, 산화물, 플럭스 잔여물 또는 기타 오염 물질은 솔더가 제대로 젖는 것을 방지합니다. 솔더는 조인트를 강하게 만드는 금속간 화합물을 형성하기 위해 깨끗한 금속 표면을 필요로 합니다. 오염은 솔더가 구형으로 뭉치거나 퍼지지 않게 하여 약하고 차가워 보이는 연결을 남깁니다.

• 불충분한 솔더량: 너무 적은 솔더는 조인트에 완전한 필렛을 형성하기에 불충분한 금속을 남깁니다. 이는 약한 기계적 연결과 불량한 전기 전도성을 초래합니다.

• 오래되거나 변질된 솔더 페이스트: 리플로우 솔더링을 사용하는 자동화 PCB 어셈블리에서 만료되거나 부적절하게 보관된 솔더 페이스트는 플럭스 활성을 잃습니다. 효과적인 플럭스가 없으면 솔더는 리플로우 중에 표면을 청소할 수 없어 전체 생산 배치에 걸쳐 콜드 조인트 가능성이 크게 증가합니다.

콜드 솔더 조인트 식별 방법

콜드 솔더 조인트를 조기에 발견하면 시간을 절약하고 현장 고장을 방지할 수 있습니다. 몇 가지 신뢰할 수 있는 검사 방법이 있습니다:

• 육안 검사: 좋은 조명이나 확대 루페 아래에서 흐릿하고 입자 같거나 불균일한 표면을 찾으십시오. 건강한 조인트는 광택이 나고 매끄럽습니다. 서리 같고 덩어리지거나 불규칙해 보이는 조인트는 더 자세히 살펴볼 필요가 있습니다.

• 멀티미터 테스트: 의심되는 조인트의 연속성 또는 저항을 측정하면 숨겨진 문제를 드러낼 수 있습니다. 간헐적으로 개방되거나 비정상적으로 높은 저항을 보이는 조인트는 콜드 솔더 연결의 전형적인 징후입니다.

• 자동 광학 검사(AOI): 전문 PCB 제조 환경에서 AOI 시스템은 카메라와 소프트웨어를 사용하여 기판을 고속으로 스캔하고 예상 모양, 크기 또는 반사율에서 벗어난 솔더 조인트를 표시합니다.

• X-레이 검사: BGA 패키지 및 기타 조인트가 장치 본체 아래에 숨겨진 부품의 경우 X-레이 이미징이 납땜 제거 없이 솔더 연결을 검사할 수 있는 유일한 신뢰할 수 있는 방법입니다.

콜드 솔더 조인트 수리 방법

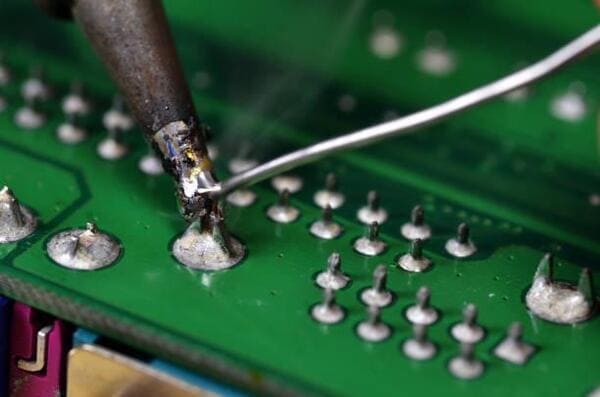

조기에 발견되면 콜드 솔더 조인트 수리는 일반적으로 간단합니다. 이 과정은 조인트를 다시 가열하여 기존 솔더가 완전히 흐를 때까지 한 다음 방해 없이 응고시키거나 약간의 신선한 솔더를 추가하여 완전한 커버리지를 보장하는 것입니다. 많은 경우 인두를 조인트에 대고 솔더가 다시 용융되고 리플로우되도록 하는 것만으로도 견고한 연결을 복원하기에 충분합니다.

조인트가 심하게 산화되거나 오염된 더 심각한 경우 솔더 흡입기나 디솔더링 심지를 사용하여 기존 솔더를 완전히 제거하고 패드와 리드를 철저히 청소한 후 처음부터 다시 납땜하는 것이 좋습니다. 재납땜 전에 신선한 플럭스를 도포하면 솔더가 표면을 제대로 젖게 하고 더 신뢰할 수 있는 결과를 생성하는 데 도움이 됩니다.

콜드 솔더 조인트 예방: 모범 사례

예방은 리워크보다 훨씬 효율적입니다. 수동 및 자동 납땜 중에 다음 관행을 따르면 콜드 조인트 발생을 크게 줄일 수 있습니다:

• 납땜 장비 보정 및 유지보수: 온도 조절 납땜 스테이션을 사용하고 팁 온도를 정기적으로 확인하십시오. 마모되거나 산화된 팁은 열 전달이 불량하므로 필요에 따라 팁을 교체하십시오.

• 인두 팁 청소 및 주석 도금: 깨끗하고 주석 도금된 팁은 조인트에 최대 열 전달을 보장합니다. 사용 중 젖은 스펀지나 황동 울에 팁을 자주 닦으십시오.

• 두 표면을 동시에 가열: 인두는 패드와 부품 리드에 동시에 접촉해야 합니다. 솔더를 인두가 아닌 조인트에 공급하여 가열된 표면에 의해 솔더가 끌려 들어가게 하십시오.

• 조인트를 방해 없이 냉각: 인두를 제거한 후 솔더가 응고되는 동안 몇 초간 부품을 고정하십시오. 이 기간 동안 약간의 움직임도 교란 조인트를 생성할 수 있습니다.

• 고품질 재료 사용: 적절한 플럭스 코어를 가진 고급 솔더 와이어를 올바르게 보관하면 조인트 품질에 상당한 차이를 만듭니다. 리플로우 공정의 경우 유통 기한 내의 솔더 페이스트를 사용하고 적절한 냉장 보관하십시오.

• 고품질 PCB로 시작: PCB 자체의 표면 처리 및 패드 품질은 납땜 성공에 중요한 역할을 합니다. 표면 처리가 잘 된 패드와 일관된 표면 코팅을 가진 PCB는 솔더를 더 안정적으로 받아들입니다.

 PCBgogo와 같은 제조업체는 엄격한 품질 관리와 일관된 표면 처리로 잘 알려져 있어 조립자에게 무결함 납땜을 위한 견고한 기반을 제공합니다. 고품질 기판으로 시작하면 조립 중 콜드 조인트로 이어질 수 있는 변수를 줄일 수 있습니다.

자동화 조립의 콜드 솔더 조인트

콜드 솔더 조인트에 대한 논의의 대부분은 수동 납땜에 초점을 맞추지만 자동화 조립 환경에서도 동등하게 만연합니다. 리플로우 솔더링(표면실장 부품의 지배적 방법)에서 콜드 조인트는 일반적으로 부적절한 온도 프로파일, 불충분한 예열, 불충분한 피크 온도 또는 불량한 솔더 페이스트 품질로 인해 발생합니다. 기판이 요구되는 피크 온도에 균일하게 도달하지 못하면 다른 영역이 완벽해 보이는 동안 특정 영역에서 콜드 조인트가 발생할 수 있습니다.

스루홀 부품에 사용되는 웨이브 솔더링은 웨이브 온도가 너무 낮거나, 컨베이어 속도가 너무 빠르거나, 플럭스 활성이 불충분한 경우 콜드 조인트를 생성할 수 있습니다. 리플로우 오븐과 웨이브 기계의 정기적인 프로파일링과 솔더 재료에 대한 엄격한 입고 검사를 결합하는 것은 생산에서 지속적으로 높은 초회 통과율을 유지하는 데 필수적입니다.

결론

콜드 솔더 조인트는 PCB 어셈블리에서 가장 널리 퍼져 있고 예방 가능한 결함 중 하나로 남아 있습니다. 작업대에서 취미 프로젝트를 진행하든 대량 생산 라인을 감독하든 콜드 조인트의 원인, 육안 징후 및 시정 조치를 이해하는 것은 기본 지식입니다. 적절한 기술, 잘 유지보수된 장비, 고품질 솔더 재료 및 신뢰할 수 있는 PCB는 지속적이고 무결함 납땜의 네 가지 기둥입니다.

기판 품질을 운에 맡길 수 없는 프로젝트의 경우 평판이 좋은 PCB 제조업체와 협력하면 실질적인 차이를 만듭니다. PCBgogo는 엄격한 품질 관리 프로세스로 뒷받침되는 전문가급 PCB를 제공하여 엔지니어와 조립자에게 기판 자체가 납땜 문제의 원인이 되지 않을 것이라는 확신을 줍니다. 새로운 프로젝트를 계획 중이고 처음부터 리워크와 현장 고장을 최소화하려면 신뢰할 수 있는 제조업체에 견적을 요청하는 것이 현명한 첫 번째 단계입니다.

자주 묻는 질문

1. 콜드 솔더 조인트는 어떻게 생겼나요?

일반적으로 광택이 나고 매끄러운 대신 흐릿하고 입자 같거나 서리 낀 것처럼 보입니다. 좋은 조인트는 밝고 약간 오목합니다.

2. 콜드 솔더 조인트의 가장 흔한 원인은 무엇인가요?

주요 원인은 불충분한 열, 냉각 중 움직임, 표면 오염 및 불량하거나 불충분한 솔더입니다.

3. 콜드 솔더 조인트가 일시적으로 작동할 수 있나요?

네, 하지만 신뢰할 수 없습니다. 초기 테스트는 통과할 수 있지만 진동, 온도 변화 또는 부하 응력으로 인해 나중에 고장날 수 있습니다.

4. 콜드 솔더 조인트를 빠르게 수리하는 방법은?

솔더가 완전히 용융되고 제대로 흐를 때까지 조인트를 다시 가열하십시오. 필요하면 소량의 신선한 솔더와 플럭스를 추가하십시오.

5. 향후 프로젝트에서 콜드 솔더 조인트를 어떻게 예방할 수 있나요?

적절한 납땜 온도, 깨끗한 표면, 냉각 중 안정적인 부품, 고품질 PCB 기판 및 솔더 재료를 사용하십시오.
