주요 정의      PCB 퓨즈는 전류가 미리 정의된 임계값을 초과할 때 전류 경로를 차단하여 PCB 및 하류 전자 부품의 손상을 방지하는 회로 보호 부품입니다. 일반적인 퓨즈 유형으로는 서피스 마운트(SMD) 퓨즈, 스루홀 카트리지 퓨즈, 리셋 가능한 PTC 퓨즈가 있습니다. 선택은 일반적으로 전류 정격, 전압 정격, 응답 속도와 같은 핵심 전기 매개변수를 기반으로 다양한 회로 응용에서 적절한 보호를 보장합니다.

과도한 전류가 빠져나갈 곳 없이 회로 기판을 강타하는 전원 서지를 상상해 보십시오. 경로에 퓨즈가 없으면 그 서지는 순식간에 트레이스를 태우고, 커넥터를 녹이거나, IC 전체를 파괴할 수 있습니다.

이 가이드는 주요 PCB 퓨즈 유형, 퓨즈 홀더와 트레이스 퓨즈가 어떻게 관련되는지, 그리고 불필요한 트리핑 없이 보드를 보호하는 선택 및 레이아웃 규칙을 안내합니다.

PCB 퓨즈란 무엇인가?

PCB 퓨즈는 회로 기판에 납땜되거나 클립으로 고정되는 희생성 부품으로, 전류가 정격 임계값을 정의된 시간 동안 초과하면 전류 경로를 차단합니다. 보호하는 회로와 직렬로 연결되며, 일반적으로 전원 입력 직후에 위치합니다. 내부에서는 교정된 도체가 과전류 하에서 가열되어 녹아 영구적인 개방 회로를 만듭니다. 퓨즈는 전류는 암페어로, 안전하게 차단할 수 있는 최대 전압은 볼트로 정격이 매겨지며, 대부분의 소비자 전자기기 퓨즈는 0.1A~30A 범위입니다.

PCB 퓨즈의 유형

PCB 퓨즈는 여러 폼팩터로 제공되며, 각각 다른 보드 레이아웃과 전류 수준에 적합합니다.

· SMD 퓨즈: 저항기 풋프린트와 유사하게 패드에 직접 리플로우 납땜되는 작은 직사각형 칩 퓨즈입니다. 보드 공간을 절약하며 콤팩트 소비자 기기에서 흔히 사용되고, 일반적으로 10A까지 정격됩니다.

· 스루홀 카트리지 퓨즈: 홀더나 클립에 장착되는 원통형 유리 또는 세라믹 퓨즈(일반적으로 5x20mm 또는 6.3x32mm)로, 납땜을 제거하지 않고도 검사와 교체가 쉽습니다.

· 리셋 가능한 PTC 퓨즈: 영구적으로 끊어지는 대신 과전류 하에서 저항을 증가시키는 고분자 정온도 계수 장치로, 결함이 해소되고 장치가 식으면 리셋됩니다.

· 래디얼 및 액시얼 리드 퓨즈: 보드에 직접 납땜되는 리드형 퓨즈로, 래디얼은 리드가 한쪽에, 액시얼은 반대쪽 끝에 있으며, 홀더가 필요 없는 곳에 사용됩니다.

· 패스트 블로우 vs 슬로우 블로우 퓨즈: 패스트 블로우 퓨즈는 민감한 전자기기를 위해 정격 전류에서 거의 즉시 차단되며, 슬로우 블로우(시간 지연) 퓨즈는 모터와 변압기에서 흔한 순간 인입 서지를 허용한 후 차단됩니다.

PCB 트레이스 퓨즈: 구리 트레이스를 퓨즈로 사용

PCB 트레이스 퓨즈는 전류가 보드 다른 곳에서 손상 수준에 도달하기 전에 녹아 회로를 차단하도록 의도적으로 좁혀진 구리 트레이스 부분입니다. 그 동작은 트레이스 단면적, 녹는 온도, 시간을 구리를 퓨즈할 전류와 연관시키는 온더돈크 방정식을 따릅니다. 트레이스는 실제로 녹기 전에도 충분히 가열되므로, 설계자는 일반적으로 계산된 퓨징 전류의 20%~30%만 목표로 하여 주변 부품이 열 축적에 의해 손상되지 않도록 여유를 둡니다.

트레이스 퓨즈는 추가 부품이 없어 비용이 저렴하지만, 신뢰할 수 있고 반복 가능한 트립 포인트가 필요한 응용에는 적합하지 않습니다. 트레이스 폭, 구리 두께, 솔더마스크 커버리지, 심지어 보드 간 제조 편차까지 실제 블로우 전류를 변화시키므로, 대부분의 설계는 비임계, 저비용 보호용으로만 트레이스 퓨즈를 예약하고, 인증된 반복 가능한 보호가 필요한 곳에는 전용 SMD 또는 스루홀 퓨즈를 사용합니다.

PCB 퓨즈 홀더: 마운팅 유형 및 선택

PCB 퓨즈 홀더는 보드에 장착된 기계적 소켓으로, 납땜 없이 카트리지 퓨즈를 삽입, 제거 및 교체할 수 있게 합니다. 홀더는 끊어진 퓨즈를 빠르게 교체해야 하는 현장 서비스 가능 장비에서 가장 중요합니다.

· 스루홀 퓨즈 클립: 원통형 카트리지 퓨즈를 잡는 스루홀 패드에 납땜되는 2피스 스프링 클립으로, 5x20mm 및 6.3x32mm 퓨즈에 가장 일반적인 스타일입니다.

· SMD 퓨즈 소켓: 조립 라인이 완전 서피스 마운트이고 스루홀 처리를 피해야 할 때 사용되는, 동일한 카트리지 퓨즈 크기용 리플로우 납땜 홀더입니다.

· 패널 마운트 홀더: 사용자가 상자 외부에서 퓨즈에 접근하고 교체할 수 있도록 인클로저 벽을 통과하는 홀더로, 산업용 전원 공급 장치에서 흔합니다.

홀더 크기 결정은 수용해야 할 카트리지 퓨즈 치수에서 시작하며, 일반적으로 일반 전자기기용은 5x20mm, 고전류 응용용은 6.3x32mm, 고전압 산업용 또는 태양광 회로용은 10x38mm입니다. 납땜식 퓨즈는 현장 접근이 필요 없는 보호용으로 충분하며, 기술자나 최종 사용자가 납땜 인두를 열지 않고 퓨즈를 교체할 수 있어야 할 때는 홀더가 추가 보드 공간을 차지할 가치가 있습니다.

올바른 PCB 퓨즈 선택의 핵심 요소

올바른 퓨즈 선택은 모두 정렬되어야 하는 몇 가지 전기적 및 환경적 요소로 요약됩니다.

· 전류 정격: 공차 및 디레이팅을 위한 여유를 두고 정상 작동 전류보다 높게 퓨즈를 정격하십시오. 1.6A를 연속적으로 소모하는 회로의 경우, 정상 작동 부하보다 약 25% 높은 여유를 제공하는 약 2A 정격의 퓨즈를 선택하는 것이 일반적인 접근입니다.

· 전압 정격: 퓨즈 전압 정격은 회로의 최대 전압 이상이어야 하며, 인가 전압 미만으로 정격된 퓨즈는 결함을 제거하는 대신 내부 아크를 일으킬 수 있습니다.

· 차단 용량: 이것은 퓨즈가 파열 없이 안전하게 차단할 수 있는 최대 결함 전류입니다. 산업 및 전원 연결 회로는 퓨즈의 정상 전류 정격만으로는 암시되는 것보다 훨씬 높은 차단 용량이 자주 필요합니다.

· 응답 시간: 패스트 액팅 퓨즈는 민감한 반도체 회로에 적합하며, 슬로우 블로우 퓨즈는 모터, 변압기 및 예측 가능한 인입 전류가 있는 다른 부하에 더 잘 맞습니다.

· 환경 디레이팅: 퓨즈 전류 정격은 주변 온도가 상승함에 따라 감소하며, 데이터시트 디레이팅 곡선은 일반적으로 섭씨 50도에서 약 0.8의 계수를 적용하므로, 밀폐되거나 고온 환경에서 작동하는 보드는 동일한 유효 보호 수준을 유지하기 위해 더 높은 정격의 퓨즈가 필요합니다.

PCB 퓨즈 배치 및 레이아웃 모범 사례

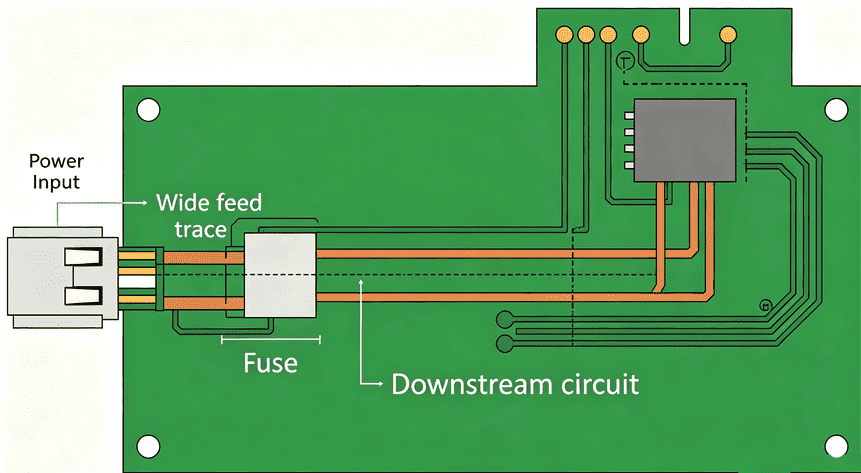

좋은 퓨즈 성능은 퓨즈 자체만큼이나 주변 레이아웃에 달려 있습니다. 퓨즈로 들어오고 나가는 트레이스는 과도한 발열 없이 전체 정격 전류를 전달할 수 있도록 크기가 정해져야 하며, IPC-2221의 도체 폭 지침과 IPC-2152의 전류 전달 용량 데이터를 따라야 합니다. 퓨즈는 전원 진입점, 입력 커넥터 또는 배터리 단자 직후에 최대한 가까이 배치하여 최대한의 하류 회로를 보호하도록 하십시오.

퓨즈를 발열 부품에서 멀리하고 패드에 열 릴리프를 추가하여 주변 부품에 의해 예열되지 않도록 하십시오. 이는 불필요한 트리핑을 유발할 수 있습니다. 실크스크린에 퓨즈 정격을 "F1 2A 250V"와 같이 명확히 표시하여 조립, 검사 또는 현장 서비스 중에 식별할 수 있도록 하십시오.

검증된 퓨즈 배치에서 제조 가능한 트레이스 레이아웃까지 보드를 발전시키는 것은 제조사가 생산 중 구리 두께와 홀 공차를 어떻게 처리하는지에 크게 좌우됩니다. PCBgogo의 제조 공정은 트레이스 폭과 도금 일관성을 엄격하게 제어하여, 보드가 제작되어 서비스에 투입된 후 퓨즈와 그 공급 트레이스가 얼마나 예측 가능하게 수행되는지에 직접적인 영향을 미칩니다. 프로젝트 요구사항을 논의하고 PCB 전문가로부터 맞춤형 제조 지원 및 최적화 조언을 받으시려면 당사에 문의 해 주시기 바랍니다.

PCB 퓨즈 테스트

퓨즈가 온전한지 확인하거나 끊어진 퓨즈를 진단하는 것은 몇 가지 기본 확인만으로 됩니다:

1. 시각 검사부터 시작하십시오. 많은 끊어진 유리 카트리지 퓨즈는 눈에 보이게 끊어지거나 변색된 요소를 보여줍니다.

2. 보드에서 전원을 제거한 상태에서 멀티미터를 저항 또는 연속성 모드로 설정하고 퓨즈 양단의 거의 0에 가까운 판독값을 확인하는 연속성 테스트를 수행하십시오.

3. 정격 부하를 인가하고 회로가 올바르게 전원이 공급되는지 확인하는 기능 테스트는 퓨즈와 그 연결이 모두 정상임을 확인합니다.

결론

올바른 PCB 퓨즈 선택은 전류 정격, 전압 정격, 응답 시간을 회로에 맞추고, 그 선택을 보드의 올바른 트레이스 크기와 배치로 뒷받침하는 것을 의미합니다. 다음 설계에서는 설계한 보호가 완성된 보드에서 동일하게 수행될 수 있도록 일관된 구리와 홀 공차를 유지할 수 있는 제조사와 협력하십시오.

자주 묻는 질문

PCB 퓨즈와 회로 차단기의 차이점은 무엇인가요?

PCB 퓨즈는 차단 후 물리적으로 교체해야 하는 일회용 장치인 반면, 회로 차단기는 트리핑 후 수동 또는 자동으로 리셋할 수 있습니다. 퓨즈는 일반적으로 더 작고, 저렴하고, 빠르게 작동하므로 콤팩트 전자기기에서 우위를 차지하며, 차단기는 빈번한 리셋이 예상되는 장비에서 더 일반적입니다.

5x20mm 퓨즈에는 어떤 크기의 퓨즈 홀더가 필요한가요?

먼저 퓨즈의 물리적 치수에 홀더를 맞춘 후, 전류 및 전압 정격이 회로 요구사항을 충족하는지 확인하십시오. 5x20mm 홀더는 가장 널리 재고되는 크기이며, 소비자 및 산업 전자기기에 사용되는 대부분의 범용 유리 및 세라믹 카트리지 퓨즈에 적합합니다.

PCB 트레이스를 퓨즈로 사용할 수 있나요?

네, 좁아진 구리 트레이스는 과전류 하에서 녹아 차단됨으로써 퓨즈 역할을 할 수 있지만, 블로우 전류는 제조 공차, 솔더마스크 커버리지 및 주변 온도에 따라 변합니다. 이로 인해 트레이스 퓨즈는 인증된 반복 가능한 트립 포인트가 필요한 응용보다는 저비용, 비임계 보호에 적합합니다.

PCB 퓨즈가 끊어졌는지 어떻게 알 수 있나요?

퓨즈 요소의 눈에 보이는 단선 또는 변색을 확인한 후, 보드 전원을 끄고 퓨즈 리드 양단에서 멀티미터 연속성 테스트로 확인하십시오. 무한대 저항 판독값 또는 연속성 없음은 퓨즈가 차단되었음을 확인합니다.

PCB 퓨즈의 일반적인 전류 정격 여유는 얼마인가요?

일반적인 관행은 회로의 정상 작동 전류보다 약 20%~25% 높게 퓨즈를 정격하는 것으로, 사소한 부하 변동에 의한 불필요한 트리핑을 피하면서도 실제 결함 상태를 신속하게 차단합니다.
