PCB 조립에서 기능 테스트란 무엇인가요?

기능 테스트는 PCB 조립 공정의 마지막 단계입니다. PCB가 정상적으로 작동하는지 확인하기 위해 테스트를 진행합니다. 기능 테스트의 주요 목적은 최종 PCB에 결함이 없고 사양을 충족하는지 확인하는 것으로, 이를 통해 PCB의 합격 또는 불합격 여부를 판정합니다. 기능 테스트에서는 PCB의 최종 전기적 환경을 모사하여 다양한 부품의 동작과 기능을 의도된 작동 환경에서 테스트하고 검증합니다.

이 글에서는 PCB 조립품 기능 테스트의 다양한 측면을 살펴보겠습니다. 기능 테스트의 이점, 기능 테스트에서 검사하는 영역, 기능 테스트 계획, 기능 테스트 수행 방법, 테스트 장비, 그리고 PCB 조립품 테스트 업체 선정시 고려 사항 등을 다룰 예정입니다.

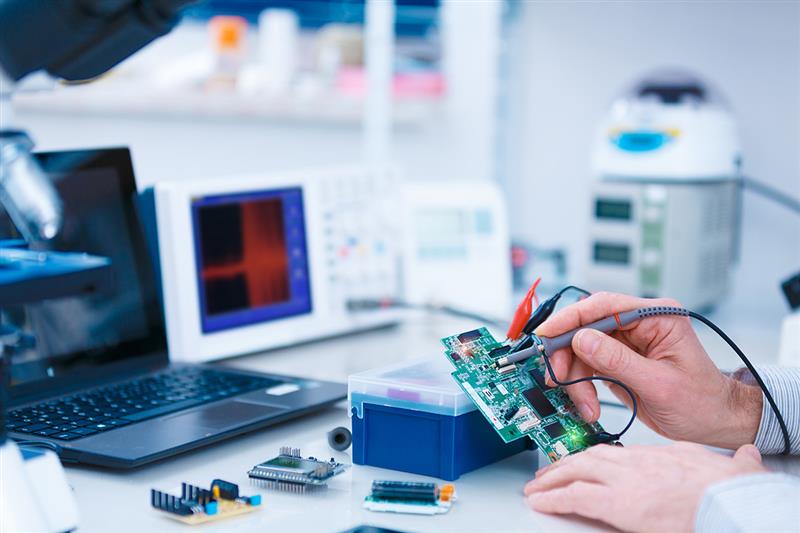

그림 1. PCB 조립체 기능 테스트

기능 테스트의 이점

PCB 기능 테스트는 다음과 같은 여러가지 이점을 제공합니다(이에 국한되지 않음).

기능 테스트는 PCB의 결함을 감지하고 수정하는데 도움이 됩니다. 조립 후 일부 부품이 누락되는 경우가 있는데, 기능 테스트를 통해 이를 발견하고 수정할수 있습니다. 최종 제품에서 오류가 발생할 여지를 없애주는 것이죠. 기능 테스트 없이는 이러한 결함을 발견하기가 거의 불가능합니다. 그렇기 때문에 조립 후 기능 테스트를 실시하는 것이 매우 중요합니다.

이는 PCB 품질 향상에 도움이 됩니다. 기능 테스트중 결함이 발견되면 근본 원인 분석을 통해 문제에 대한 영구적인 해결책을 찾습니다. 전체 과정은 문서화되며, 이 문서는 향후 PCB 조립시 지침으로 사용됩니다. 이러한 과정을 통해 품질이 크게 향상됩니다.

비용 효율적입니다. 기능 테스트는 PCB의 작동 환경을 모방하기 때문에 고객이 고가의 테스트 장비를 제공할 필요가 없습니다.

기능 테스트는 인서킷 테스트 및 플라잉 프로브 테스트와 같은 다른 PCB 테스트와 함께 사용할수 있으며, 본질적으로 인서킷 테스트 및 플라잉 프로브 테스트 결과를 개선하는데 도움이 됩니다.

기능 테스트 중 검사 된 영역

PCB 조립 기능 테스트 중에 점검 및 수정되는 신호 문제가 있습니다. 일반적인 문제점은 다음과 같습니다.

전압 및 전류 오류

전압이나 전류가 잘못되었는지 여부는 점검시 확인하는 주요 문제 중 하나입니다.PCB 조립 기능 테스트. PCB에 올바른 전압이나 전류가 공급되지 않으면 제대로 작동할수 없습니다. 잘못된 부품이 사용되었거나 부품이 누락된 경우 등 여러 가지 원인으로 전압 공급이 제대로 이루어지지 않을수 있습니다. 또한 보드의 내부 저항(IR)이 과도하게 떨어지는 경우에도 전압이나 전류 문제가 발생할 수 있습니다.

권력의 무결성

기능 테스트 중에 발견되는 일반적인 전력 문제로는 저주파 노이즈, 과도한 지터 및 PDN 리플 등이 있습니다.

인터페이스 테스트

PCB 인터페이스는 단락 또는 개방으로 인한 오작동을 감지하기 위해 테스트됩니다.

기능 테스트 계획

기능 테스트 계획이란 PCB 설계 단계에서 테스트를 계획하고 고려하는 것을 말합니다. 설계 시에는 모든 부품의 기능과 테스트 방법을 결정해야 합니다. 또한, 각 부품이 정상적으로 작동한다는 것이 무엇을 의미하는지도 명확히 해야 합니다. 이러한 사항들을 설계 단계에서 고려하면 PCB 회로도와 레이아웃에 테스트 영역을 추가하는데 도움이 됩니다.

테스트 대상을 결정했다면 PCB 설계에 테스트 포인트를 포함시켜야 합니다. 테스트 포인트는 테스트 장비가 PCB와 접촉하는 PCB 상의 패드입니다. 테스트 포인트는 프로빙이 용이하도록 설계되어야 합니다.

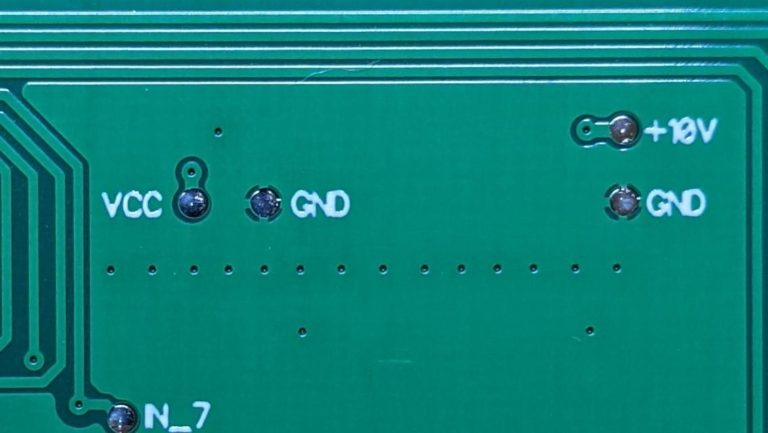

그림 2. PCB 조립 기능 테스트  지점

기능 테스트를 수행 하는 방법

기능 테스트에는 다음과 같은 여러 프로세스가 포함됩니다.

테스트할 함수를 결정하십시오.

PCB의 기능 사양을 사용하여 입력 데이터를 생성합니다.

PCB의 기능 사양을 사용하여 예상 데이터를 확인하십시오.

테스트를 수행합니다. PCB의 동작 환경을 자극하여 예상대로 작동하는지 확인합니다. PCB의 동작 환경은 PCB와 통신하는 장치로 구성됩니다. PCB에는 일련의 전원과 신호가 공급됩니다. PCB의 동작을 여러 지점에서 모니터링하여 정상적으로 작동하는지 확인합니다. 테스트의 출력 데이터는 기록됩니다.

출력 데이터 또는 실제 데이터를 PCB 사양에 따른 예상 데이터와 비교하십시오.

기능 테스트 용 픽스처

PCB 테스트 픽스처는 PCB를 고정하여 테스트하는 장치입니다. 이러한 픽스처는 PCB 테스트를 자동화하는데 도움을 줍니다. 즉, PCB에 대한 특정 테스트를 반복적으로 수행하고 결과를 보여주는 데 유용합니다. PCB 테스트 픽스처는 일반적으로 컴퓨터, 제어 보드, 케이스 및 사용자 인터페이스로 구성됩니다. 금속 케이스나 3D 프린팅 부품을 포함할수도 있습니다.

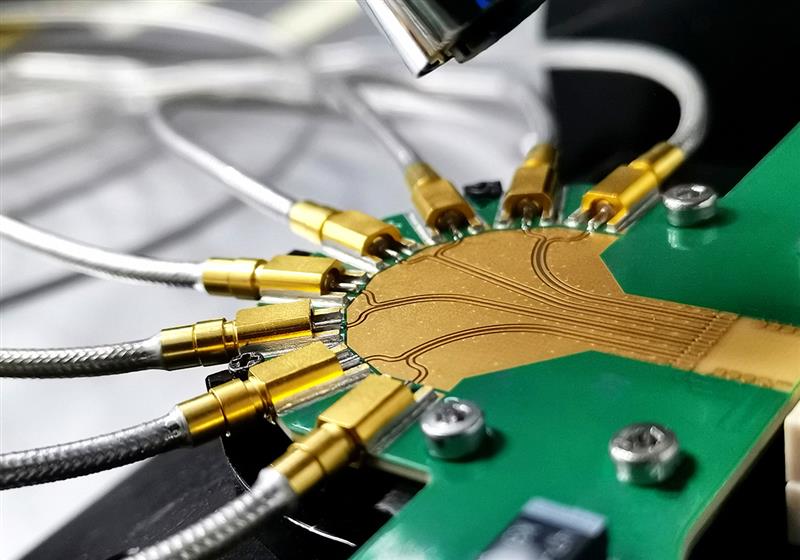

그림 3. PCB 기능 테스트 용 테스트 픽스처

기능 테스트를 위한 제조업체를 선택할때 고려해야 할 요소

품질 좋고 제대로 작동하는 PCB를 얻으려면 다음과 같은 제조업체가 필요합니다.

자격을 갖추고 경험이 풍부한 테스트 엔지니어를 보유하고 있습니다.

최신 기능 테스트 장비를 보유하고 있습니다.

PCB 설계 단계부터 테스트까지 고객과 긴밀히 협력합니다. 우수한 제조업체는 생산 속도를 높이고 기능 테스트에 적합한 보드를 제작할 수 있도록 설계 변경을 지원합니다.

마지막으로

기능 테스트는 PCB 제조 공정에서 매우 중요한 단계입니다. PCB의 모든 결함을 감지하고 수정하여 정상적으로 작동하도록 하는 데 도움이 됩니다. 이 글에서는 PCB 조립 기능 테스트의 다양한 측면을 살펴보았습니다. 제공된 정보가 이 주제에 대한 이해에 도움이 되었기를 바랍니다.
