거버(Gerber) 파일 완전 가이드: PCB 설계 및 양산 설명서

커스텀 PCB 기판을 주문해본 적 있다면 반드시 접하는 질문이 있습니다. "거버 파일 업로드 위치는 어디인가요?" 처음 제작하는 엔지니어는 이 파일 형식 때문에 어려움을 겪기 쉽지만 거버 파일의 본질을 이해하면 PCB 전체 제작 공정이 명확해집니다. 본 글에서는 거버 파일의 정의, 레이어 구성, 내보내기 방법, 검증 절차, 제조사 제출 규격까지 전 과정을 정리합니다.

1. 거버(Gerber) 파일이란 무엇인가?

거버 파일은 전 세계 PCB 제조 업체가 사용하는 표준 벡터 파일 포맷으로, 기판의 제작 설계 도면에 해당합니다. 노광기, 드릴 머신 등 생산 장비가 이 파일을 기준으로 동박 배선, 패드, 솔더 마스크 개구, 실크 문자, 기판 외곽, 홀 가공 정보를 인식합니다.

단일 거버 파일은 PCB 한 레이어의 2차원 벡터 이미지만 담고 있으며 완전한 제작 데이터는 여러 거버 파일을 ZIP으로 압축해 전달하고 확장자는 .gbr / .ger를 사용합니다.

2. 거버 레이어별 기능 표

그렇다면 이 ZIP 폴더에는 정확히 무엇이 들어 있을까요? 일반적인 Gerber 패키지는 각 레이어마다 하나의 파일을 포함하며, 각 레이어는 제조 공정에서 특정 목적을 수행합니다. 아래 표는 가장 일반적인 레이어, 해당 레이어의 역할, 그리고 일반적으로 볼 수 있는 파일 확장자를 정리한 것입니다.

참고: 드릴 파일은 별도 Excellon 포맷으로 거버와 함께 압축해야 하며 드릴 파일 누락은 업체가 데이터를 반송하는 가장 흔한 원인입니다.

3. 거버 파일 3가지 표준 버전

모든 Gerber 파일이 동일한 것은 아닙니다. 세 가지 주요 형식 버전이 있습니다:

1. RS-274D (구식 표준) 1980년대 초기 포맷으로 별도 조리개 파일이 필요해 오류 발생 빈도가 높고 현재 대부분 폐기되었습니다.

2. RS-274X (확장 거버, 업계 표준) 조리개 정보가 파일 내에 내장되어 독립적으로 완전한 데이터를 담고 전 세계 대부분 PCB 업체의 기본 수용 규격입니다.

3. Gerber X2 (최신 업계 표준) RS-274X 기반으로 업그레이드되었으며 파일 헤더에 레이어 속성, 기판 번호, 극성 등 메타데이터가 삽입됩니다. 제조사에서 각 레이어 용도를 자동 인식해 커뮤니케이션 비용을 줄이며 고급 PCB 공장에서 점차 의무화되고 있습니다. 실무 팁: 특별 요구사항이 없으면 호환성 최상인 RS-274X로 내보내고 업체에서 X2를 지원하는 경우 X2를 사용해 해석 오류를 줄입니다.

4. Gerber 대 기타 PCB 파일 형식

거버가 유일한 PCB 파일 포맷은 아닙니다. 아래는 3가지 주요 포맷의 비교표입니다.

대부분의 PCB 주문 건, 특히 기판만 제작하는 경우 Gerber X2 또는 RS-274X를 선택하는 것이 가장 안정적입니다. 만약 어셈블리 제작용 파일도 함께 전달해야 한다면 ODB++와 IPC-2581이 더 효율적이며, 더 완전한 제조 관련 데이터를 포함하고 있기 때문입니다.

5. 주요 설계 툴 거버 내보내기 절차

정확한 절차는 소프트웨어마다 다르지만, 기본 로직은 동일합니다. 먼저 설계 규칙 검사(DRC)를 실행한 후 내보내기(export)를 수행하는 것입니다. 다음은 가장 널리 사용되는 세 가지 PCB 설계 툴의 구체적인 단계입니다.
어떤 소프트웨어가 본인의 워크플로에 적합한지 잘 모르시겠다면, 먼저 PCB 설계 소프트웨어 선택 가이드를 확인해 보시기 바랍니다.

Altium Designer

1. PCB 파일 열기 → 파일 → 제작 출력 → Gerber Files

2. 단위, 포맷(RS-274X/X2) 설정 후 필요한 모든 레이어 체크

3. NC 드릴 파일 별도 추출

4. 파일은 프로젝트 Fab 폴더에 자동 저장

KiCad

1. PCB 편집기 → 파일 → Plot(그리기)

2. Gerber 포맷 선택, 레이어 체크 및 출력 경로 지정

3. 드릴 파일 별도 생성

4. 내장 뷰어로 미리 확인한 후 압축

EAGLE

1. 기판 파일 열기 → CAM Processor

2. 표준 gerb274x 템플릿 불러오기

3. 모든 레이어 일괄 처리 후 추출

공통 내보내기 규칙

1. 추출 전 반드시 DRC 검사 실행

2. 단위는 밀리미터 통일, 정밀도 4:6 적용

3. 거버와 함께 Excellon 규격 드릴 파일 출력

4. 모든 레이어 누락 없이 확인

6. 거버 파일 열람 및 검증 방법

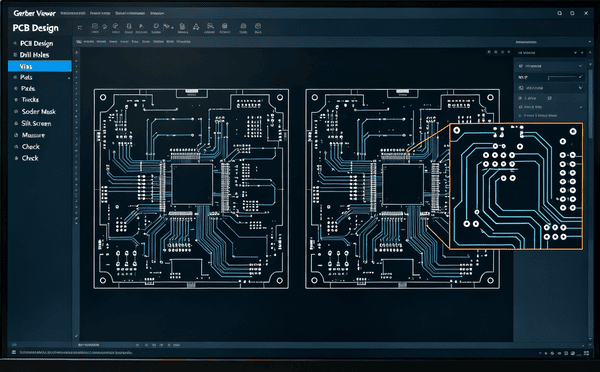

미리 확인하지 않고 업체에 전달하면 레이어 어긋남, 홀 누락 등으로 전 기판 폐기될 수 있으므로 무료 뷰어 4가지를 추천합니다.

1. PCBgogo 온라인 거버 뷰어: 소프트웨어 설치 불필요, 압축 파일 드래그 앤 드롭으로 브라우저에서 미리보기 가능, 주문 전 빠른 자가 검사에 최적

2. gerbv: 오픈소스 오프라인 경량 뷰어

3. Altium 365 온라인 뷰어: 회원가입 불필요, 대부분 포맷 호환

4. KiCad 내장 뷰어: 본 툴로 추출한 파일 정확히 미리보기

검사 핵심 항목

1. 모든 레이어가 정상 로딩되는지 확인

2. 동박 패드와 솔더 마스크 개구가 일치하는지

3. 드릴 홀 중심이 패드 중앙에 위치하는지

4. 기판 외곽선이 완전 폐쇄 곡선인지

5. 단위 혼용(인치/밀리미터)하지 않는지

7. 파일 업로드 전 체크리스트

1. 동층, 솔더 마스크, 실크, 기판 외곽, 드릴 파일 모두 추출 완료

2. 파일 확장자 규칙 준수(GTL/GBL/GTS 등 표준 명명)

3. 전체 파일 단위 통일

4. 거버 뷰어로 시각 검사 완료

5. Excellon 표준 드릴 파일 포함

6. 포맷 버전이 업체 요구사항과 일치(RS-274X는 범용 기본)

자주 묻는 질문 FAQ

1. 거버 패키지에 어떤 파일이 포함되나요? 앞뒷면 동층, 앞뒷면 솔더 마스크, 앞뒷면 실크, 기판 외곽, 드릴 파일이며 다층 기판의 경우 내층 동 거버가 추가됩니다.

2. 거버 파일과 BOM 자재 명세서의 차이는 무엇인가요? 거버는 기판 물리적 배선 구조를 정의하고 BOM은 SMT에 실장할 부품 목록으로 어셈블리 주문 시 두 파일 모두 필요합니다.

3. 업체에 어떤 거버 포맷을 보내야 하나요? RS-274X는 모든 업체에서 호환되며 고급 생산 라인은 Gerber X2를 선호합니다. 불확실한 경우 업체 업로드 페이지 안내를 확인하세요.

4. 거버 파일을 직접 수정할 수 있나요? GerbMerge, Altium 거버 편집 툴로 기술적 수정은 가능하지만 레이어 오류 위험이 높으므로 PCB 레이아웃 원본을 수정 후 재추출하는 것을 권장합니다.

결론

거버 파일은 PCB 제조업의 범용 설계 언어로 설계 데이터와 양산 공정을 연결하는 핵심 매개체입니다. 동박, 솔더 레지스트, 실크 인쇄, 드릴, 외곽 가공 모든 정보를 담고 있으며 추출 후 꼼꼼한 검증을 통해 리워크 및 폐기 비용을 크게 줄일 수 있습니다.

거버 추출, 레이어 검증, 기판 제작 관련 문의는 언제든 PCBgogo 기술 지원팀에 문의하실 수 있습니다. PCBgogo는 거버 검토부터 PCBA 원스톱 어셈블리까지 전 공정 엔지니어링 지원을 제공하여 프로젝트 일정을 단축합니다.
