PCB 파일이란 무엇인가요?

PCB 파일은 PCB 설계 또는 PCB 레이아웃 단계에서 생성됩니다. 완전한 PCB 파일 없이는 제조가 성공적으로 이루어질 수 없습니다. 또한, PCB 회로도 하나만으로는 PCB 제작이 불가능합니다. 제조업체는 만족스러운 PCB 보드를 제작하기 위해 부품의 설치 위치와 각 부품 간의 연결 관계를 보여주는 그림이 포함된 파일이 필요합니다.

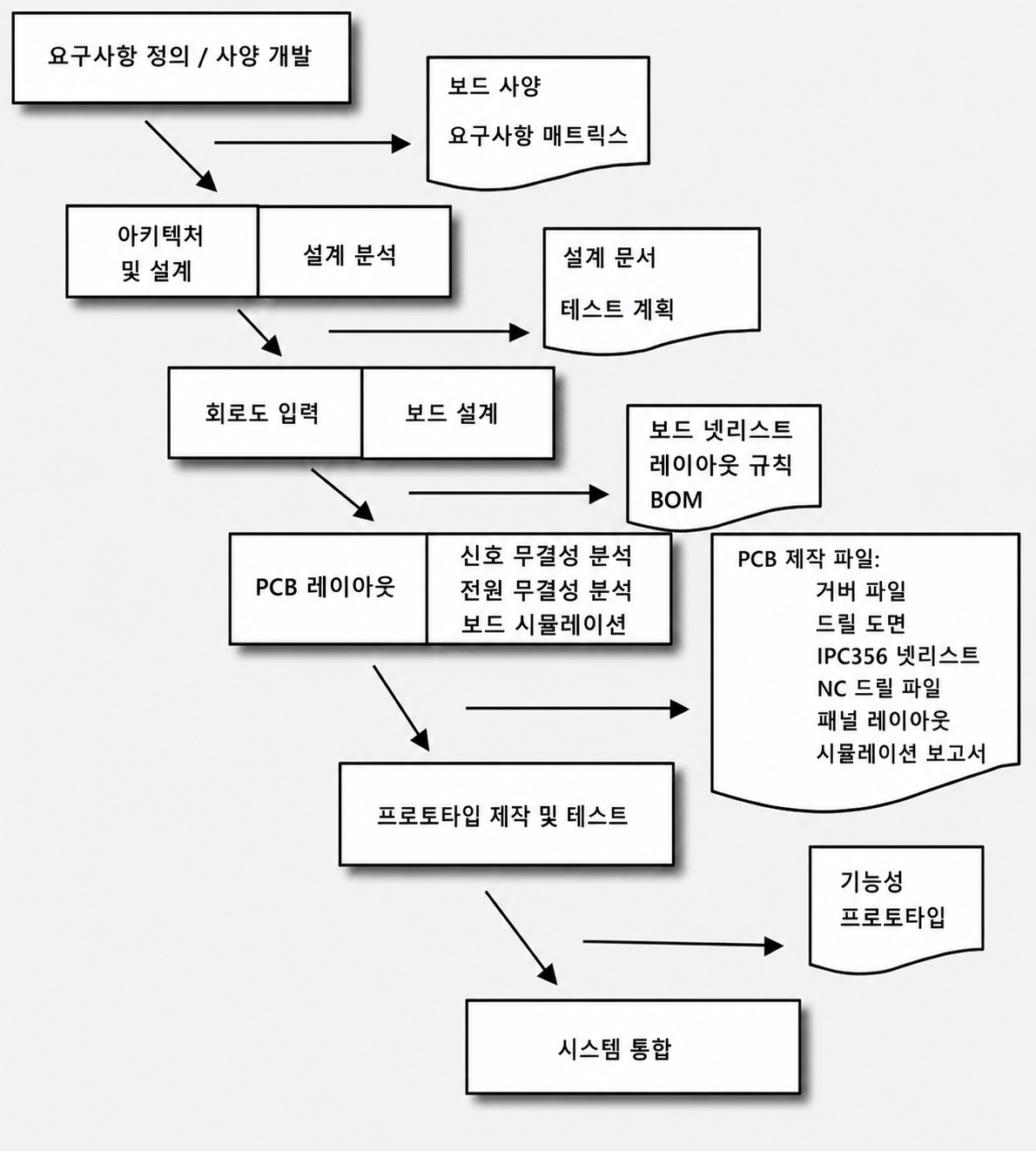

이미지 제공: integre

PCB 파일  의 범주

1.  일반적인 파일 확장자별로 분류합니다.

1.1 pcb.는 PCB 업계에서 가장 흔한 파일 확장자입니다. Protel, PADA, Cadastar, ZUNKEN의 CR5000, P-CAD의 Altimum 등에서 생성된 PCB 설계 파일은 대부분 "pcb." 확장자를 사용합니다. 또한, 일부 Gerber 파일도 "pcb." 확장자를 생성하며, 이러한 파일은 CAM350으로 열수 있습니다.

1.2 brd.는 Cadence Allegro 및 Eagle에서 유래한 파일 확장자입니다.

1.3 max.는 Cadence의 OrCAD라는 다른 PCB 설계 소프트웨어에서 가져온 것입니다.

1.4분은 OrCAD 텍스트 파일에서 출력되는 파일 확장자입니다.

1.5 pcbdoc.은 PCB 설계 소프트웨어인 Protel의 DXP 및 AD6 파일의 파일 확장자입니다.

1.6 asc.는 PADS, Protel, P-CAD 등과 같은 일부 PCB 설계 소프트웨어에서 사용하는 텍스트 파일 확장자입니다.

1.7 dat., neu.와 같은 파일 확장자는 net Mentor에서 생성된 중립 파일입니다.

1.8 cam.은 CAM350 또는 Camtastic 2000에서 사용되는 파일 확장자입니다.

1.9 tgz 접미사는 PCB 설계 파일에서 생성된 ODB++ 파일의 이름에서 따온 것입니다.

1.10 cad.는 Gencad라는 PCB 설계 소프트웨어에서 생성되는 파일 확장자입니다.

1.11 위 접미사 외에도 PCB 파일 중 일부는 파일 형식을 채택하지 않고 폴더를 사용합니다. 그 폴더 중 하나가 centlib이라는 폴더인데, 이는 멘토 탐험의 PCB 설계 파일입니다.

현재 시장에서 주류를 이루는 CAD 설계 소프트웨어는 PCAD, Protel 등입니다.

Allegro, PADS, OrCAD, AutoCAD 등

2.  PCB 파일의 출처별로 분류합니다.

2.1 파워PCB

PowerPCB는 미국 Innoveda사의 소프트웨어 제품입니다. PowerPCB를 사용하면 고품질 설계를 완성할수 있습니다. 텍스트 편집기를 사용하여 PowerPCB 파일을 열면 내용이 깨져서 표시됩니다. 텍스트 끝부분에 {2FE18320-6448-11d1-A412-000000000000}으로 구성된 숫자 문자열이 있습니다. 이 문자열의 앞부분에서 버전 번호를 확인할수 있습니다. 바이너리 파일이 아닌 경우, CAMCAD에서 제공하는 변환 소프트웨어를 사용하면 됩니다.

2.2 포르텔 파일

PowerPCB와 비교했을 때, Protel은 비교적 쉽게 알아볼수 있는데, 텍스트 시작 부분에 소프트웨어 버전과 같은 정보를 표시하기 때문입니다. 예를 들어, "CB FILE 9 VERSION 2.70"이라는 문구는 2.7 버전임을 의미하며, 제조업체는 Protel 2.7을 사용하여 이 파일을 열 수 있습니다. 소프트웨어는 상위 버전과 호환되지만 하위 버전과는 호환되지 않습니다.

바이너리 텍스트의 시작 부분에 "PCB 4.0 바이너리 파일"과 같은 문구가 표시되어 있으면 해당 파일은 Protel 99 Se 소프트웨어로 생성된 것입니다. 만약 "PCB 3.0 바이너리 파일"이라고 표시되어 있다면 Protel 98 이상의 버전으로 파일을 열 수 있습니다. Protel DXP 및 Altium Designer 6 이상의 버전에서는 텍스트의 문자가 "PCB 5.0 바이너리 파일"로 표시되며, 파일 앞부분에는 나타나지 않고 파일 내용 중간에 나타납니다.

2.3 P-CAD 파일

P-CAD 형식 파일의 시작 부분에 "P-CAD 2002 PCB"라는 문구가 있는데, 여기서 2002는 버전 번호입니다. 따라서 이 파일은 P-CAD 2002로 열 수 있으며, 만약 2004 버전이라면 2004 버전을 사용하여 열어야 합니다. Protel도 마찬가지로 상위 버전과 하위 버전이 호환되지만, 하위 버전에서 상위 버전을 열면 일부 그래픽이 제대로 표시되지 않을 수 있습니다.

2.4 CAM350 파일

CAM350은 PCB 파일 생성 개수는 적지만 파일 형식은 비교적 고정되어 있습니다. 일반적으로 파일의 시작 부분은 *STATUSB MODE CAM* 등으로 시작하며, 그 뒤에는 버전 번호가 표시됩니다. 예를 들어 VERSION 8.6.2와 같이 표시되며, 이를 통해 CAM350 8.6 버전임을 알 수 있습니다.

2.5 AutoCAD 파일

AutoCAD 파일은 텍스트 시작 부분에 AC와 같은 단어가 포함되어 있습니다. AutoCAD에는 여러 버전이 있습니다. 다음은 각 버전과 파일 주석 간의 대응 관계입니다.

AutoCAD 2000i AC1015

AutoCAD 2002 AC1015

AutoCAD 2004 AC1018

AutoCAD 2005 AC1018

AutoCAD 2006 AC1018

AutoCAD 2007 AC1021

AutoCAD 2008 AC1021

AutoCAD 2009 AC1021

AutoCAD 2010 AC1024

AutoCAD 2011 AC1024

거버 파일

1.  거버 파일이란 무엇인가요?

거버 파일(Gerber file)은 "포토플롯"이라고도 불리며, 일반적으로 RS-274, 274D, 274X 등의 파일 형식을 나타냅니다. 이 파일은 그래픽 데이터를 PCB 제조에 필요한 데이터로 변환하는 매개체 역할을 합니다. 즉, CAD-CAM 데이터 변환 형식의 사양을 의미하기도 합니다. 거버 파일은 PCB 레이아웃을 설계하고 PCB 제조업체에 정확한 데이터를 제공하는데 중요한 역할을 합니다.

어떤 CAD 시스템을 사용하든, 외부 CAD 데이터베이스는 결국 거버(GERBER) 형식 파일로 변환되어야 합니다. 이 과정에서 조리개 테이블은 플로터 렌즈의 크기, 모양, 위치 정보를 나타냅니다. 두 형식 간의 변환 과정은 일반적으로 시각적으로 확인할 수 있습니다. 거버 변환이 시작되면 플로터는 작업을 시작할수 있습니다. 플로터는 비교적 고가이지만 매우 정밀한 장치이며, 정밀도는 1밀리미터(mil) 미만입니다.

2.  표준 거버 형식의 두가지 유형:

1.1 RS-274-D

이 형식은 1985년 EIA의 RS-274-D 표준 코드에서 파생 및 공식화되었으며, 플로터의 파라미터 파일과 제어 코드로 구성됩니다. 이 형식의 거버 파일은 반드시 애퍼처 파일을 포함해야 하므로, 거버 파일과 애퍼처 파일은 별개의 파일입니다. RS-274-D는 수십 년 동안 사용되어 왔습니다. 전자 제품의 발전 속도가 현재 요구 사항을 훨씬 앞지르면서 기존 RS-274-D 형식은 점차 구식이 되었고, 이를 개선한 버전인 RS-274-X가 개발되었습니다.

1.2 RS-274-X

1992년에 등장한 RS-274-X는 당시 가장 인기있는 자료 포맷이었습니다. RS-274-D의 확장 버전으로, RS-274-D를 기반으로 합니다. RS-274-X 포맷의 Aperture만 Gerber 파일에 통합되어 있습니다. 즉, "D 코드"를 포함하고 있습니다.

위에서 설명한 시나리오 외에도 MDA/Fire9000 및 Barco DPF와 같은 몇 가지 데이터 형식 사양이 사용되거나 개발되고 있습니다. 하지만 이러한 사양들은 널리 사용되지 않으므로 자세히 설명하지는 않겠습니다.

3.  PCB 파일을 거버 파일 및 드릴링 데이터로 변환할 때의 장점

제조 과정에서 불필요한 문제를 방지하기 위해 일부 엔지니어는 PCB 파일을 드릴링 파일과 거버 파일로 직접 변환하는 경우가 많습니다. 그러나 많은 전자 엔지니어는 PCB 파일을 공장에 넘기기 전에 드릴링 데이터와 거버 파일로 변환하지 않고, 소프트웨어에서 PCB 파일을 설계하거나 내보낸 후 바로 PCB 제조업체에 보내는 방식을 취합니다.

전자 엔지니어와 PCB 엔지니어는 PCB에 대한 이해가 다르기 때문에 PCB 제조업체가 변환한 거버 파일이 원하는 대로 나오지 않을 수 있습니다. 예를 들어, 설계 단계에서 PCB 파일에 부품 파라미터를 정의했는데, 최종 PCB에는 이러한 파라미터가 표시되지 않도록 하고 싶을 수 있습니다. 하지만 설계자가 이를 설명하지 않으면 PCB 제조업체는 완성된 PCB에 해당 파라미터를 그대로 남겨둘 수 있습니다. 이는 단지 예시일 뿐입니다. PCB 파일을 거버 파일로 변환하면 이러한 문제를 방지할수 있습니다.

앞서 설명했듯이, 거버 파일은 국제 표준 거버 파일 형식입니다. 이 형식에는 RS-274-D와 RS-274-X 두가지가 있습니다. RS-274-D는 기본 거버 형식이며, D 코드 파일과 함께 사용해야 합니다. 그림을 완벽하게 설명하는 것이 목표입니다. RS-274-X는 확장 거버 형식이며, 그 자체로 D 코드 정보를 포함합니다. 일반적인 CAD 프로그램에서 이 두가지 형식의 파일을 생성할수 있습니다.

드릴링 데이터는 다양한 CAD 소프트웨어에서 생성할수 있으며, 일반적인 형식은 Excellon입니다. 이 형식은 Viewmate에서도 표시할 수 있습니다. 물론 드릴링 데이터 없이는 PCB를 제작할 수 없습니다.

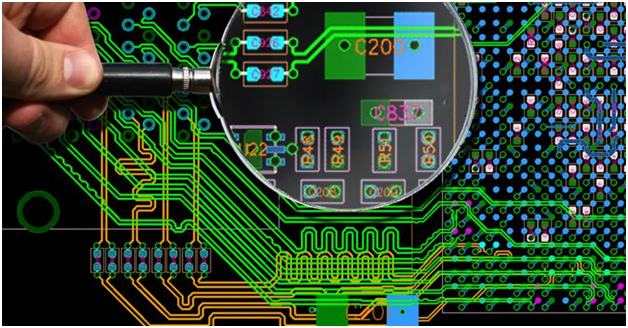

이미지를 클릭하여 Gerber 파일을 온라인으로 확인하세요

PCBA 관련 파일 요청

고품질 PCBA 보드를 제작하기 위해서는 문서화가 매우 중요한 과정입니다. PCB 설계는 우연에 의해 좌우되므로, 설계자는 최종 제품을 성공적으로 제작하기 위해 정확한 정보를 기록하는데 주의를 기울여야 합니다. 전체 설계 과정은 물론 제조업체의 PCB 조립 과정 또한 복잡할 수 있습니다. 제조업체는 PCB 제조를 위해 여러 파일을 필요로 합니다.

어디서부터 시작해야 할지 모르시겠나요? 다음은 요청하는 파일 몇 가지입니다.PCBgogo 조작.

1.  PCB 파일

PCB 조립 주문 시 엔지니어는 PCB 파일을 제공해야 합니다. 가장 일반적이고 정확한 파일 형식으로는 Gerber 파일(RS-274-X), .PCBDOC, .PCB, Eagle 파일 등이 있습니다. 이러한 파일은 PCB 제조, 테스트 및 스텐실 제작에 필수적이며, 납땜 작업 후 보드 테스트에도 사용됩니다.

2.  자재명세서(BOM)

제조는 철저하고 상세한 자재 명세서(BOM) 없이는 이루어질 수 없으며, BOM에는 일반적으로 참조 실크스크린 문구, 사양, 제조업체 및 제조업체 부품 번호와 같은 표준 기본 정보가 포함됩니다.

BOM(자재명세서)은 설계 단계에서 작성하고 관리해야 하며, 이는 최종 단계에서 정확성을 확인하는데 도움이 됩니다.

BOM에는 부품 조달을 위한 승인된 공급업체 목록도 포함됩니다. Digikey, MOUSER, RS 등과 같은 공급업체 부품 번호를 포함하는 것이 좋습니다.

3.  픽앤플레이스 장비 배치 데이터

픽앤플레이스 장비의 부품 배치 데이터를 보내주시는 것이 필수적입니다. 이 데이터는 자동 PCBA 장비에서 PCBA 생산 공정에 사용됩니다. 다음 항목들이 포함됩니다.

1. 자재명세서(BOM)에 해당하는 참조 지정자(RefDes)

2. 부품이 놓이는 층(윗면 또는 뒷면)

3. 부품 중심의 X/Y 좌표 (중심점 데이터)

4. PCB에 부품을 배치한 상태에서 회전(0~360도)

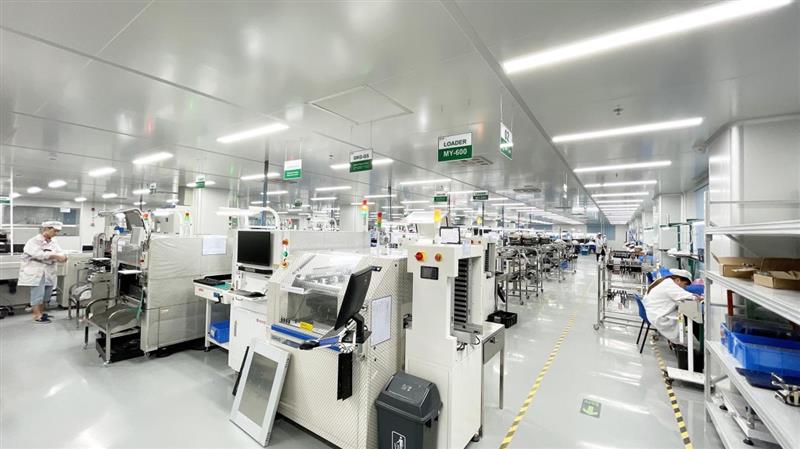

이미지 제공: PCBgogo SMT 공장
