진공 리플로우 솔더링이란 무엇이며, 어떻게 기포와 공극 문제를 해결합니까?

표면 실장 기술(SMT) 조립의 핵심 단계인 리플로우 솔더링에서 진공 리플로우 솔더링은 가장 까다로운 환경에 맞춰 설계된 고급 특수 공정으로 두각을 나타냅니다. 진공 환경에서 솔더링 공정을 완료함으로써, 이 기술은 기존 리플로우 솔더링에서 흔히 발생하는 세 가지 주요 문제점, 즉 솔더 보이드, 기포, 그리고 불량한 젖음성을 해결합니다. 특히 BGA, QFN과 같은 고정밀 부품 및 고출력 장치에 적합하도록 설계되었습니다.

대기압 리플로우 솔더링의 한계

진공 리플로우 솔더링 의 필요성을 이해하려면 먼저 일반적인 대기압 리플로우의 단점을 살펴봐야 합니다. 기존 리플로우 방식은 일반 공기 환경에서 가열 영역을 통해 솔더 페이스트를 녹여 부품 리드를 PCB 패드에 연결하는 방식입니다.

하지만 공기의 존재는 두 가지 중요한 문제를 야기합니다.

• 가스 포집: 솔더 페이스트의 플럭스가 증발하면서 발생하는 가스가 항상 빠져나가지 못하고 솔더 접합부와 패드 사이에 갇혀 "기포" 또는 "공극"을 형성합니다.

• 산화: 공기 중의 산소는 패드와 부품 핀을 산화시켜 납땜의 젖음 효과를 저해하고 "냉납" 또는 "가짜 납땜"을 유발할 수 있습니다.

단순 저항이나 콘덴서의 경우 이러한 문제는 무시할 수 있습니다. 하지만 수백 또는 수천 개의 솔더 볼이 있는 BGA(볼 그리드 어레이) 칩의 경우, 단 하나의 공극만으로도 열 방출 및 전기적 안정성이 저하되어 성능 불안정이나 완전한 고장으로 이어질 수 있습니다.

진공 리플로우 솔더링은 어떻게 작동하나요?

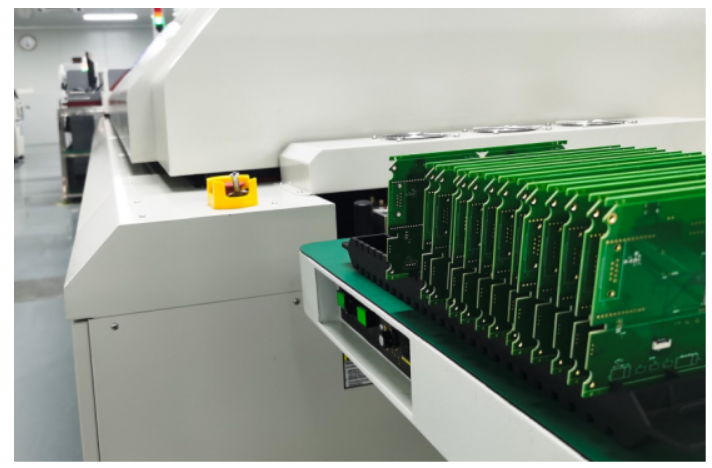

진공 리플로우 솔더링은 이러한 구조적 결함에 대한 확실한 해결책을 제공합니다. 최고급 표면처리(SMT) 기술인 진공 리플로우 솔더링의 원리는 간단하면서도 강력합니다. 조립된 PCB가 리플로우 오븐에 들어가면 솔더 페이스트가 녹는점(액체 상태)에 도달한 후, 오븐 내부를 약 10~100 Pa의 압력으로 진공 상태로 만듭니다.

이 진공 상태에서는 용융된 솔더 페이스트에서 발생하는 가스가 접합부 내부에 갇히지 않고 강제로 배출됩니다.기포 발생률이 크게 감소합니다. 동시에 산소가 없기 때문에 산화가 방지되어 젖음성이 크게 향상되고 모든 연결부의 장기적인 신뢰성이 보장됩니다.

진공 리플로우의 세가지 핵심 응용 분야

진공 리플로우 솔더링 공정은 언제 필수적인가요? 크게 세가지 주요 영역으로 분류할 수 있습니다.

1. 하단 단자형 부품(BGA, QFN)

솔더 접합부가 패키지 아래에 숨겨져 있기 때문에 기존 리플로우 방식으로는 기포 발생률을 제어하기 어렵습니다. 진공 리플로우 솔더링은 BGA 기포 발생률을 5% 미만으로 유지할수 있어 업계 표준인 15%보다 훨씬 우수합니다. PCBGOGO 에서는 복잡한 BGA 레이아웃이 필요한 고급 산업용 제어 보드 및 자동차 전자 장치에 이 공정을 선호합니다.

2. 고출력 및 열 관리 장치

LED 칩, 전력 모듈의 MOS 튜브, IGBT 칩과 같은 부품은 높은 전류와 고온을 견뎌야 합니다. 이러한 납땜 접합부의 기포는 전기 저항을 증가시켜 국부적인 과열을 유발합니다. 진공 공정은 밀도가 높고 전도성이 뛰어난 접합부를 만들어 열 효율을 극대화합니다.

3. 고신뢰성 미션 크리티컬 보드

의료기기, 항공우주 장비 및 방위 전자 장비의 경우 신뢰성 요구 사항이 거의 절대적입니다. 눈에 띄지 않는 결함 하나라도 치명적인 결과를 초래할 수 있습니다. 이 공정은 이러한 엄격한 기준을 충족하기 위해 최고 수준의 접합 품질을 보장합니다.

품질과 성능의 균형

진공 리플로우 솔더링은 기존 방식보다 비용이 높고 생산 주기가 약간 더 길다는 점은 인정합니다. 하지만 결함이 절대 용납되지 않는 기판의 경우, 이 특수 공정은 필수적입니다.첨단 진공 리플로우 장비와 "분할 진공 제어" 기능을 활용하여 다양한 온도 영역에 걸쳐 진공 수준을 조정함으로써 최적의 결과를 얻을 수 있습니다.

궁극적으로 진공 리플로우 솔더링의 핵심 가치는 솔더 기포를 최소화하고 접합 신뢰성을 극대화하는 능력에 있습니다. 이는 현대 고밀도 전자 제품에서 가장 어려운 솔더링 문제를 해결하는데 있어 핵심적인 표면 실장 기술(SMT)로 남아 있습니다.
