패드의 "핀홀"은 어디에서 오는가? PCB 동 증착 공정의 도금 결함 분석

오늘날 전자기기는 점점 더 얇고 가벼워지고 있으며, 회로는 갈수록 고밀도화되고 있다. 이로 인해 PCB 패드는 더욱 작아져야 하며, 동 증착 공정에 대한 요구 수준도 그에 따라 높아졌다. 5G 기지국이나 밀리미터파 레이더 같은 고정밀 장비에서는 패드에 발생한 수 μm 크기의 작은 핀홀 하나만으로도 신호 단절이나 솔더 조인트 탈락으로 직결될 수 있다. 겉보기에는 사소해 보이는 이 "작은 구멍"은 실은 동 증착 공정에서 매우 까다로운 도금 결함으로, 그 이면에는 공정 디테일의 연쇄 반응이 숨어 있다.

동 증착 핀홀이란 무엇인가?

동 증착 핀홀은 PCB 패드의 동 도금층에 생기는 미세한 구멍으로, 일반적으로 직경 1~50μm 범위에 있다. 육안으로는 거의 보이지 않지만 도금층의 완전성을 손상시키기에 충분하다. 마치 촘촘한 구멍이 난 그물과 같아서, 겉보기에는 온전해 보이지만 실제로는 전류를 전혀 감당하지 못한다. 고주파 회로에서는 핀홀이 신호 반사 및 감쇠를 유발하고, 전력 소자의 패드에서는 전류 집중으로 인한 과열을 초래해 결국 기기 고장으로 이어질 수 있다.

핀홀 발생의 4대 주요 원인

1. 기재 표면의 오염

동 증착 전 기재 표면은 기초를 다지는 땅과 같다. 오일, 산화층 또는 먼지가 있으면 동층이 단단히 밀착될 수 없다. 예를 들어, 손으로 만진 기재에는 유분 물질이 남고, 에칭 후 헹굼이 불충분한 약액은 산화막을 형성한다. 이러한 "보이지 않는 장애물"은 증착 과정에서 동 이온이 "우회"하게 만들어 결국 작은 구멍을 형성한다. 양산 시 세정조의 브러시가 마모되면 미세척 영역이 생기고, 해당 배치의 전체 기판에 핀홀이 발생할 수 있다.

2. 동 증착액 농도 부적합

동 증착액 내 황산구리, 포름알데히드, 수산화나트륨의 농도는 적절히 배합되어야 한다. 포름알데히드가 부족하면 동 이온의 환원 속도가 너무 느려져 도금층에 "결함"이 생기고, 수산화나트륨이 과다하면 부반응이 발생한다. 생성된 아산화구리 입자가 작은 돌처럼 도금층에 박혀 핀홀이 발생한다. 이는 마치 반죽할 때 물이 많으면 밀가루를 넣고, 밀가루가 많으면 물을 넣는 것과 같아서 어느 한 성분의 과부족이 균형을 깨뜨린다. 특히 자동화 생산라인에서는 약액 순환이 원활하지 않으면 국부적인 농도 불균형이 생기기 쉽다.

3. 불안정한 공정 파라미터

동 증착 시 온도와 시간은 큰 영향을 미치는데, 마치 빵을 굽는 것과 같다. 탱크 액 온도가 ±2℃ 이상 급변하면 동 이온의 증착 속도가 달라져, 고온 영역에서는 빠르게 쌓이고 저온 영역에서는 함몰된다. 동 증착 시간이 부족하면 도금 두께가 요구 사항을 충족하지 못해 기재의 작은 함몰을 덮지 못하고, 시간이 너무 길면 도금층이 과도하게 두꺼워져 균열이 발생하고 오히려 핀홀로 이어진다. 다층 기판 생산 시 레이어 간 얼라인먼트 불량으로 인한 국부 응력이 냉온 변화를 거쳐 동 증착 후 핀홀을 유발할 수도 있다.

4. 여과 시스템 고장

동 증착 탱크 내 불순물 입자는 핀홀의 "공범"이다. 필터 엘리먼트가 막힌 상태에서 적시에 교체되지 않으면 μm 크기의 먼지 입자가 약액과 함께 기재 표면에 부착된다. 동층이 증착될 때 이러한 불순물을 우회하여 핀홀 고리를 형성한다. 마치 바닥 타일 시공 시 기초층에 작은 모래 알갱이가 있으면 타일이 결국 들뜨는 것과 같다. 특히 고 TG 기판 생산 시 기재에서 스며 나오는 저분자 물질이 필터링되지 않으면 핀홀의 "씨앗"이 되기 더욱 쉽다.

핀홀의 연쇄적 위험

자동차 전장에서 에어백 제어 보드의 패드 핀홀은 결정적 순간에 신호 지연을 유발할 수 있고, 의료 기기에서는 모니터 PCB의 핀홀이 접촉 불량과 데이터 부정확으로 이어진다. PCB가 HDI 및 임의층 상호연결 방향으로 발전함에 따라, 블라인드·매립 비아 패드의 핀홀 문제는 더욱 은밀하며, 신뢰성 테스트의 온도 사이클링 단계에서 비로소 드러나는 경우가 많다. 반복적인 냉열 충격은 핀홀 가장자리의 동층을 균열시키고, 결국 더 큰 고장을 초래한다.

맞춤형 해결 방안

1. 전처리 공정 업그레이드

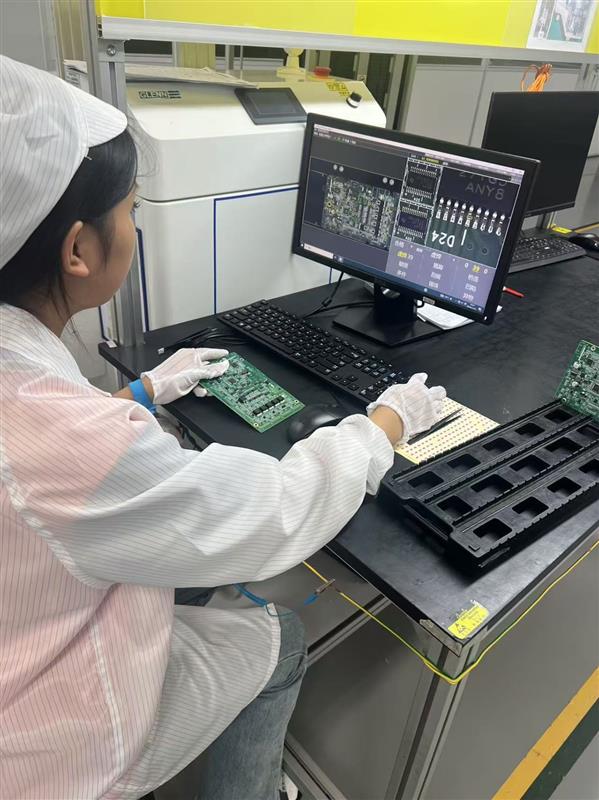

기존 화학 세정 대신 플라즈마 세정을 사용하면 기재 표면의 유기 오염 물질을 완전히 제거할 수 있으며, 특히 유연 인쇄회로기판의 저응력 처리에 적합하다. 인라인 AOI 검사를 연동하면 미세척 영역을 실시간으로 발견하여 다음 공정으로의 유입을 방지할 수 있다.

2. 지능형 약액 관리 시스템

AI 기반 농도 모니터링 장비를 도입하여 15분마다 동 증착액의 조성을 자동 검출하고, 필요한 물질을 정밀하게 추가하여 농도 변화를 ±0.5% 이내로 제어한다. 약액 순환 교반 장치와 연계하여 탱크 내 농도 차이를 해소한다.

3. 공정 파라미터 폐루프 제어

적외선 온도계로 탱크 액 온도를 실시간 모니터링하고, PID 알고리즘을 통해 히팅 튜브 출력을 자동 조정한다. 기판 두께에 따라 동 증착 시간을 프리셋하고, 온라인 코팅 두께 측정기와 연계하여 조정함으로써 정확한 파라미터를 보장한다.

4. 다단 여과 및 정기 유지보수

0.2μm 정밀도의 필터 엘리먼트를 사용하고 4시간마다 자동 역세척을 실시한다. 엄격한 예방 유지보수 계획을 수립하여 생산 배치에 따라 여과 시스템을 정기적으로 교체하고 탱크 본체를 세정하여 불순물 축적을 방지한다.

PCBgogo에서는 핀홀 결함을 A등급 품질 이슈로 간주한다. 독일산 동 증착 생산라인을 도입하고, 3중 여과 시스템과 실시간 공정 모니터링 플랫폼을 갖추어 핀홀 불량률을 0.01% 이하로 제어하고 있다. 당사의 엔지니어링 팀은 다양한 기재에 맞춘 개인화 전처리 방안도 개발했다. 5G 밀리미터파 PCB 생산에서는 동 증착 속도 곡선을 최적화하여 마이크로 패드의 핀홀 문제를 성공적으로 해결했다. PCB 제조에 있어 핀홀을 막는 것은 단순한 결함 제어가 아니라 전자기기를 위한 견고한 "전류 방어선"을 구축하는 것이다. 이것이 바로 당사의 품질에 대한 약속이다.
