SMT 툼스토닝은 왜 발생하며 어떻게 예방할 수 있을까요?

SMT 툼스토닝 은 표면 실장 조립(SMT)에서 가장 흔한 PCBA 결함 중 하나로, 특히 0402 및 0603 저항이나 커패시터와 같은 경량 칩 부품에서 발생합니다. 리플로우 솔더링 과정에서 솔더 습윤력의 불균형이 발생하면 부품의 한쪽 끝이 들려 마치 "묘비"처럼 솟아오르면서 개방 회로 고장을 일으킵니다. 이 글에서는 툼스토닝의 주요 원인을 분석하고, 이 결함을 제거하기 위한 맞춤형 공정 솔루션을 제시합니다.

SMT 툼스토닝이란 무엇인가요?

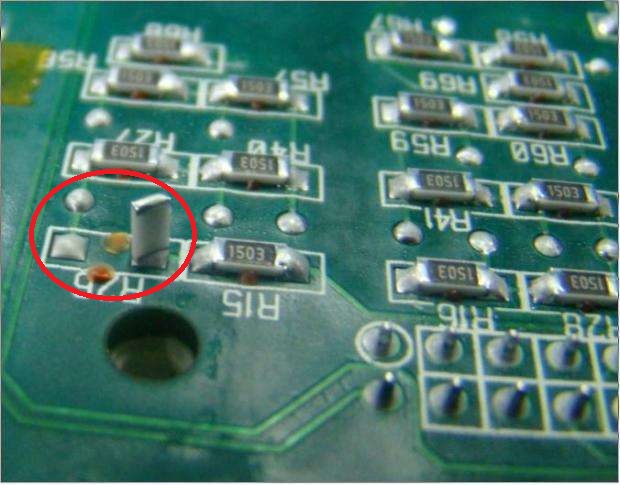

SMT 툼스토닝(Tombstoning)은 리플로우 솔더링 과정에서 칩 부품이 두 패드에 걸쳐 평평하게 납땜되지 않고 한쪽 패드에만 수직으로 세워지는 현상을 말합니다. 이러한 결함은 일반적으로 솔더 용융 시간 불균형, 패드 설계 불량 또는 비대칭적인 열 전달 로 인해 발생합니다 . 툼스토닝은 조립 수율을 저하시킬 뿐만 아니라 PCB 조립체의 기능적 결함으로 이어질 수 있습니다.

SMT 툼스토닝이 발생하는 이유와 예방 방법은 무엇일까요?

1. PCB 설계 문제

부적절한 PCB 레이아웃 및 패드 설계는 SMT 툼스토닝 현상 의 주요 원인입니다 .

PCB 관련 일반적인 원인:

패드 크기 또는 모양이 일관되지 않으면 왼쪽과 오른쪽 패드의 면적이 다를 경우, 더 큰 패드의 납땜이 열을 더 빨리 흡수하여 먼저 리플로우되고 부품이 똑바로 서게 됩니다.

PCB 부품의 열 분포 불균형: 구리 기공, 비아, 접지면 또는 큰 열 질량 근처에 배치된 부품은 리플로우 과정에서 불균일한 가열을 경험할 수 있습니다.

비효율적인 부품 배치: 크기가 다른 부품들이 밀집되어 배치되면 공기 흐름과 열 전달이 고르지 못하게 됩니다.

해결책:

패드 형상을 표준화하여 크기가 대칭적이고 열용량이 동일하도록 합니다.

각 부품에 걸쳐 균일한 열 균형을 달성하도록 부품 배치 및 배선을 최적화하십시오.

2. 구성 요소 관련 문제

일부 부품 재료 또는 마감 처리는 PCBA 툼스토닝 위험을 악화시킵니다 .

원인:

산화 또는 오염으로 인한 부품 납땜성 저하. 납땜성이 저하되면 한쪽 면이 더 천천히 젖게 되어 납 인발력이 고르지 않게 됩니다.

매우 작고 가벼운 칩 부품. 부품이 가벼울수록 표면 장력에 의해 쉽게 들어 올려집니다.

해결책:

납땜성이 더 좋거나 표면 처리가 새로워진 부품으로 교체하십시오.

리플로우 오븐의 온도 프로파일을 조정하여 양쪽 끝단의 솔더 용융이 균형 있게 이루어지고 동시에 용융되도록 하십시오.

3. SMT 공정 및 솔더 페이스트 문제

업계 데이터에 따르면 툼스토닝 현상을 포함한 SMT 조립 결함의 70% 이상이 솔더 페이스트 인쇄 문제에서 비롯됩니다.

주요 프로세스 관련 원인:

두 패드의 솔더 페이스트 양이 고르지 않으면 솔더가 고르게 녹지 않습니다 . 한쪽 패드에 페이스트가 적게 도포되거나 페이스트 높이가 다르면 솔더가 고르지 않게 녹습니다.

페이스트 분리 불량 또는 스텐실 문제: 스텐실 두께, 조리개 디자인 및 페이스트 점도가 인쇄 품질에 영향을 미칩니다.

부품 배치 오프셋: 배치 장비의 정확도가 떨어지면 부품이 한쪽 패드에 더 가깝게 배치되어 리플로우 과정에서 툼스토닝 현상이 발생할 가능성이 높아집니다.

해결책:

솔더 페이스트 인쇄 제어를 강화합니다.

스텐실을 깨끗하게 유지하세요

고안정성 솔더 페이스트를 사용하십시오.

출력 후 SPI(솔더 페이스트 검사)를 실시하십시오.

픽앤플레이스 장비를 교정하고 노즐 성능을 일관되게 유지함으로써 부품 배치 정밀도를 향상시키십시오.

두 패드 모두에서 동시적인 젖음성을 확보하기 위해 리플로우 솔더링 곡선 설정을 최적화하십시오.

결론: 전문적인 PCBA 공정 제어를 통해 SMT 툼스토닝 현상 제거

SMT 툼스토닝은 주로 패드 설계 비대칭, 솔더 페이스트 인쇄 결함, 불균일한 가열 또는 부품 납땜성 문제로 인해 발생합니다. PCB 설계 최적화, 솔더 페이스트 증착 제어, 리플로우 프로파일 개선 및 정확한 부품 배치를 통해 제조업체는 툼스토닝 결함을 크게 줄이고 PCBA 수율을 향상시킬 수 있습니다.
