긴급 PCB 제작에서도 전기 테스트를 생략하면 안 되는 이유

서론：긴급 제작에서 하루를 줄이기 위해 전기 검사를 빼자는 제안은 자주 나옵니다. 하지만 AOI가 패턴 모양을 확인해도 실제로 전원이 연결됐는지, 의도하지 않은 단락이 없는지는 전기적으로 다시 확인해야 합니다. 한 장의 시제품이라도 잘못된 보드가 조립과 현장 시험까지 진행되면 원인 추적에 더 많은 시간이 듭니다. 이 글은 플라잉 프로브, 전용 지그와 4선 측정의 역할을 구분하고, 긴급 일정에서 검사를 놓치지 않는 방법을 설명합니다.

전기 테스트는 어떤 불량을 찾아내나요?

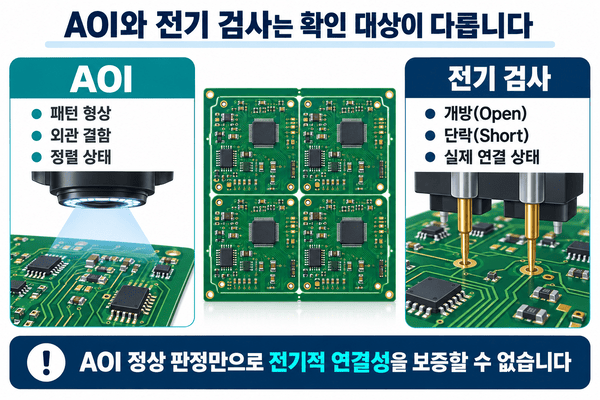

Quick Turn PCB 전기 검사는 설계 네트리스트와 완성 보드의 연결 상태를 비교해 개방(open)과 단락(short)을 확인합니다. 선폭이나 패드 모양이 정상이어도 도금 불량, 미세 단선, 납땜 브리지와 같은 문제는 전기적으로만 드러날 수 있습니다. 외관 검사와 전기 검사는 서로 다른 결함을 확인합니다.

검사 결과가 곧바로 원인 분석을 뜻하지는 않습니다

전기 테스트는 어느 네트가 기준에서 벗어났는지 알려 주지만, 원인이 패턴 단선인지 홀 도금인지까지 자동으로 확정하지는 않습니다. 따라서 불량 보드의 위치, 리비전, 검사 로그를 함께 보관해야 CAM 데이터와 실제 보드를 다시 대조할 수 있습니다.

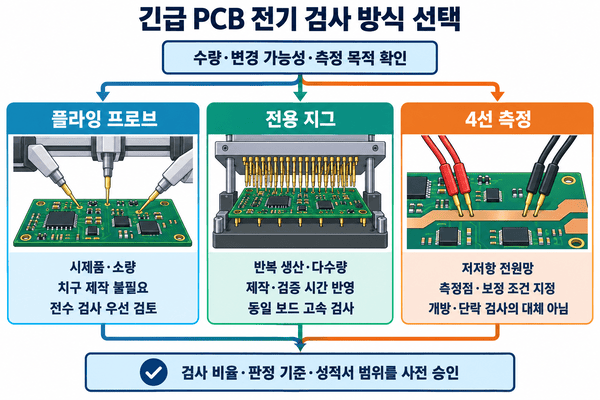

플라잉 프로브·전용 지그·4선 측정은 어떻게 다를까요?

검사 방식은 수량, 변경 가능성, 패드 접근성과 측정 목적에 맞춰 정해야 합니다.

플라잉 프로브는 시제품에 왜 적합할까요?

플라잉 프로브는 이동 프로브가 테스트 포인트를 순차 접촉해 네트리스트를 확인합니다. 전용 지그를 먼저 제작하지 않아 시제품과 소량 생산에 유리하지만, 한 장당 시간이 길어질 수 있고 접근을 막는 구조에는 테스트 포인트가 필요합니다.

플라잉 프로브의 기본 적용은 PCB 전기 테스트 안내에서 확인할 수 있습니다.

전용 지그는 언제 경제적일까요?

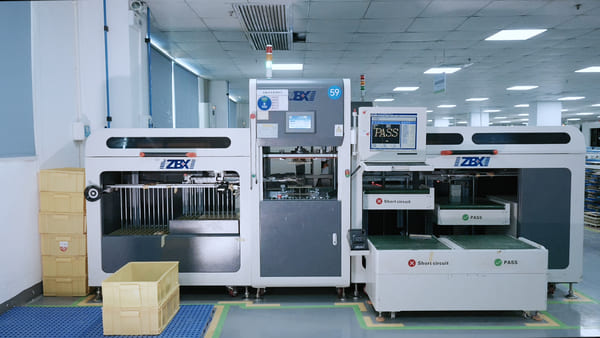

전용 지그는 여러 핀이 테스트 포인트에 동시에 접촉하도록 만든 치구입니다. 초기 제작과 검증 시간이 필요하지만 동일 보드를 반복 검사하면 단위 시간이 줄어듭니다. 네트리스트나 핀 배열이 바뀌면 다시 검증해야 합니다.

4선 측정은 무엇을 추가로 확인하나요?

4선 측정은 전류선과 전압선을 분리해 접촉·리드 저항 영향을 줄입니다. 저저항 전원망이나 정밀 저항에 유용하지만 모든 네트의 개방·단락 검사를 대신하지는 않습니다.

전기 테스트를 생략하면 어떤 문제가 생길까요?

단락 불량이 조립 후 전원 인가에서 나타납니다

전원과 그라운드 사이의 미세 단락은 통전 순간 과전류와 부품 손상을 만들 수 있습니다. 시제품에서는 보드와 부품 중 어느 쪽이 원인인지 구분하는 시간도 늘어납니다.

개방 불량은 간헐 동작으로 숨을 수 있습니다

비아나 가는 패턴이 끊기면 특정 기능만 멈추거나 진동·열 변화에서 간헐적으로 재현될 수 있습니다. 조립 후 발견하면 부품과 펌웨어까지 확인한 뒤 PCB로 되돌아오게 됩니다.

긴급 일정에서 테스트를 놓치지 않으려면 어떻게 해야 할까요?

견적 때 보드 수량과 테스트 목적을 함께 전달하고, 플라잉 프로브의 접근성과 파일 형식을 미리 확인하세요. 지그가 필요하면 제작·검증 시간을 포함하고, 전수인지 샘플인지와 저저항 측정 여부, 판정 기준과 성적서 형식을 사전에 정해야 합니다.

테스트 준비를 생산 후반으로 미루지 않습니다

테스트 파일이 늦게 준비되면 PCB가 완성돼도 출하 승인이 멈출 수 있습니다. 최종 네트리스트와 Gerber 리비전을 동일하게 고정하고, 테스트 담당자가 질문에 답할 수 있는 시간을 생산 시작 전에 정하세요. 변경이 발생하면 어떤 보드부터 다시 검사할지도 기록해야 합니다.

검사 범위는 보드 수량에 따라 어떻게 정할까요?

1~10장처럼 수량이 적고 변경 가능성이 높으면 플라잉 프로브와 전수 검사를 우선 검토할 수 있습니다. 반복 주문이나 수백 장 생산에서는 전용 지그의 준비 시간과 단위 비용을 비교하세요. 최종 결정에는 고장 비용, 안전 등급, 고객 기준과 테스트 포인트 접근성을 함께 반영합니다.

견적 전에 어떤 테스트 정보를 전달해야 할까요?

‘전기 테스트’라고만 적지 말고 네트리스트 또는 테스트 파일, 전수·샘플 비율, 저저항 측정 네트, 판정 기준, 성적서와 목표 납기를 함께 보내세요.

전기 검사와 품질 문서는 PCB 품질 검사에서 확인하고, 실제 조건은 PCB 제작 견적 단계에서 검토할 수 있습니다.

PCBgogo - 조립 조건과 납기를 함께 검토하는 PCB 제작
표면 마감을 아직 확정하지 못했다면 부품 피치, 리플로 횟수, 보관 기간과 RoHS 요구를 함께 제출해 제작 가능 조건을 확인할 수 있습니다.  PCB 견적 확인 >

자주 묻는 질문(FAQ)

Q1. 긴급 PCB 제작에서는 전기 테스트를 생략해도 되나요?

A1. 권장하지 않습니다. 개방·단락 불량이 조립과 현장 시험으로 넘어갈 수 있으므로 필요한 연결성 검증은 유지해야 합니다.

Q2. 시제품에는 플라잉 프로브와 지그 중 무엇이 좋나요?

A2. 수량이 적고 설계 변경 가능성이 있으면 플라잉 프로브가 유리한 경우가 많습니다. 반복 생산과 고속 검사가 중요하면 전용 지그를 비교하세요.

Q3. AOI를 했는데도 전기 테스트가 필요한가요?

A3. 필요할 수 있습니다. AOI는 패턴 형상과 외관을, 전기 테스트는 실제 개방·단락 연결을 확인하므로 목적이 다릅니다.

Q4. 4선 측정만 하면 모든 전기 검사가 끝나나요?

A4. 아닙니다. 4선 측정은 저저항이나 정밀 저항 측정에 적합하며 전체 네트의 개방·단락 검사를 대신하지 않습니다.

Q5. 전기 테스트 견적을 위해 가장 먼저 보낼 자료는 무엇인가요?

A5. 최종 Gerber·드릴 파일과 네트리스트, 보드 수량, 테스트 비율, 테스트 포인트, 저저항 측정 여부와 보고서 형식을 보내세요.
