최신 SMT 조립 효율성을 위해 PCB 패널화가 필수적인 이유는 무엇일까요?

대량 생산 전자 제품 제조에서 효율성과 비용 절감은 무엇보다 중요합니다. 표면 실장 기술( SMT ) 부품을 인쇄 회로 기판(PCB)에 조립하는 과정에는 PCB 패널화 라고 하는 전략적인 준비 단계가 필수적입니다 . 이 기술은 여러 개의 동일한(또는 경우에 따라 서로 다른) 소형 PCB를 하나의 대형 패널에 배열하여 동시에 처리하는 방식입니다. 패널화는 단순히 편의를 위한 것이 아니라, 생산량, 품질, 그리고 PCBA 생산 주기의 전반적인 비용 효율성에 근본적인 영향을 미치는 중요한 엔지니어링 결정입니다.

PCB 패널화 의 전략적 이점

대부분의 소형 또는 불규칙한 모양의 PCB는 자동화된 SMT 장비(스크린 프린터, 픽앤플레이스 장비, 리플로우 오븐 등) 에서 개별적으로 안정적으로 처리할 수 없기 때문에 패널화가 필요합니다 . 이러한 PCB들을 단일의 표준화된 패널 크기로 묶으면 여러 가지 주요 운영 및 재정적 이점을 얻을 수 있습니다.

최적화된 생산 처리량:

사이클 시간 단축: 솔더 페이스트 인쇄, 부품 배치 및 리플로우 오븐 공정이 개별 보드별로 여러 번 수행되는 대신 전체 패널에 대해 한 번만 수행됩니다.これによりSMT 라인의 전체 속도와 용량이 크게 향상됩니다.

기계 효율성: 하나의 대형 유닛을 처리함으로써 장비의 설정 및 인덱싱 시간을 최소화하여 기계가 부품을 실제로 배치하는 시간을 극대화합니다.

비용 및 자재 절감:

재료 활용도: 패널화는 개별 PCB의 더 나은 배치 및 배열을 가능하게 하여 더 큰 PCB 적층 원자재의 낭비되는 공간(또는 "스크랩 영역")을 최소화함으로써 재료 활용도를 향상시킵니다.

물류 및 취급: 크고 표준화된 패널은 여러 개의 작고 낱개로 된 유닛을 관리하는 것보다 보관, 포장 및 배송이 더 쉽고 비용도 적게 듭니다.

향상된 공정 제어:

안정성 및 정렬: 작고 얇은 기판은 고온 리플로우 솔더링 과정에서 휘어짐(휨 및 뒤틀림)이 발생하기 쉽습니다. 이러한 기판을 더 크고 견고한 패널에 장착하면 안정성이 향상되고 부품의 정확한 배치 및 솔더 접합부의 일관성이 보장됩니다.

결함 감소: 안정적인 패널 덕분에 조립 공정이 일관되게 진행되어 제조 결함이 자연스럽게 감소합니다.

일반적인 패널화 방법

PCB 패널화 에 사용되는 방법은 보드의 모양, 부품 배치(특히 가장자리 부근), 조립 후 필요한 분리 방법(디패널화)에 따라 크게 달라집니다.

V-스코어링(V-컷 패널화):

적용 분야: 가장자리가 규칙적이고 직선형이며 가장자리에 부품이 배치되지 않은 기판에 이상적입니다.

방법: 보드의 위쪽과 아래쪽 측면에서 각각 약 3분의 1 깊이로 V자형 홈을 파냅니다. 완성된 보드는 특수 분리 도구를 사용하거나 홈을 판 선을 따라 부러뜨려 분리합니다.

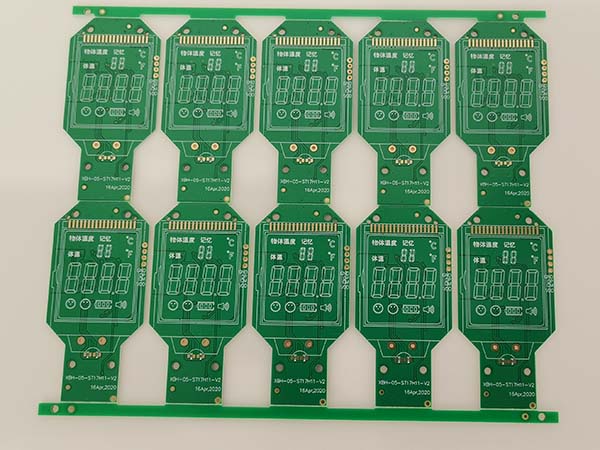

탭 라우팅(분리형 탭 사용)(마우스 바이트):

적용 분야: 불규칙한 모양의 PCB 또는 부품이 가장자리까지 빼곡하게 배치된 보드에 필수적입니다.

방법: 각 기판은 일련의 작은 구멍(마우스 바이트)이 있는 좁은 탭으로 연결됩니다. 이를 통해 조립 중에는 기판이 연결된 상태를 유지하지만, 나중에 민감한 부품에 손상을 주지 않고 쉽게 분리할 수 있습니다.

슬롯 라우팅 및 결합 방식:

이 방식은 불규칙한 모양이나 추가적인 강성이 필요한 경우에 주로 사용되며, 라우팅 슬롯을 활용하고 특수 탭을 사용하여 어레이를 고정합니다. 최종 패널 분리 작업은 구성 요소에 스트레스를 가하지 않도록 주의해서 수행해야 합니다.

결론

효율적인 PCB 패널화는 성공적인 제조 전략의 핵심 요소이며, 대량 전자 조립의 처리량과 재정적 타당성에 직접적인 영향을 미칩니다. 까다로운 소형 또는 불규칙한 형태의 기판을 안정적이고 기계 가동 준비가 완료된 어레이로 변환하여 솔더 페이스트 인쇄부터 리플로우 솔더링까지 모든 단계를 최적화합니다. 전문적인 제조 가능성 설계(DFM) 분석과 고도로 최적화된 생산이 필요한 파트너를 위해 PCBGOGO는 업계 최고의 솔루션을 제공합니다 .PCBA 서비스당사의 SMT 제조 역량에는 모든 보드 형상에 맞춰 조정할 수 있는 첨단 유연 PCB 패널화 기술이 포함되어 있어 프로젝트의 효율성, 품질 및 납기를 극대화할 수 있습니다.부담 없이 연락 주세요!
