다층 PCB 구리 밸런싱을 무시할 수 없는 이유는 무엇일까요? 엔지니어의 90%가 이러한 함정에 빠집니다.

다층 PCB의 휜 현상, 적층 후 박리, 대량 생산 시 수율 저하는 PCB 제조 과정에서 엔지니어들이 가장 흔히 제기하는 문제점입니다. 반복적인 원인 분석 결과, 숨겨진 주범으로 한 가지 문제가 자주 드러납니다. 바로 불량한 구리 밸런싱입니다 .

많은 엔지니어들이 여전히 구리 밸런싱을 사소한 레이아웃 요소로 여기고 있습니다. 하지만 실제로는 PCB의 기계적 안정성, 적층 신뢰성, 그리고 전기적 성능에 직접적이고 측정 가능한 영향을 미칩니다 . 특히 다층 구조 및 고밀도 설계에서 더욱 그렇습니다. 이 글에서는 구리 밸런싱이란 무엇이며, 왜 중요한지, 그리고 엔지니어들이 흔히 저지르는 실수는 무엇인지 설명합니다.

다층 PCB에서 구리 밸런싱이란 무엇인가요?

구리 밸런싱 이란 각 PCB 레이어, 특히 대칭 레이어 (예: 상단 레이어와 하단 레이어, 또는 8층 스택업에서 L2와 L5) 사이에서 상대적으로 균일한 구리 면적과 분포를 유지하는 것을 의미합니다 .

다층 PCB는 샌드위치와 유사합니다. 각 구리층은 샌드위치를 채우는 역할을 합니다. 만약 한쪽 면에 다른 쪽 면보다 구리가 훨씬 더 많이 함유되어 있다면, 적층 과정에서 발생하는 불균일한 열 분포와 응력으로 인해 기판이 휘거나 변형될 수 있습니다.

산업 참조 지침

대칭층 간 구리 면적 차이: 10% 이하 권장

15% 이상의 차이는 뒤틀림 위험을 크게 증가시킵니다.

전체 기판 동판 피복률: 적층 안정성을 위해서는 40%~70%가 최적입니다.

PCBGOGO의 생산 데이터에 따르면, 구리 불균형은 다층 PCB 결함의 약 30%를 차지하며 , 특히 응력 축적이 더욱 두드러지는 6층 이상 설계에서 이러한 현상이 두드러집니다.

다층 PCB에서 구리 불균형이 미치는 세 가지 주요 영향

구리 함량 균형을 무시하면 외관상의 결함만 발생하는 것이 아니라 제조 가능성과 장기적인 신뢰성에 직접적인 영향을 미칩니다.

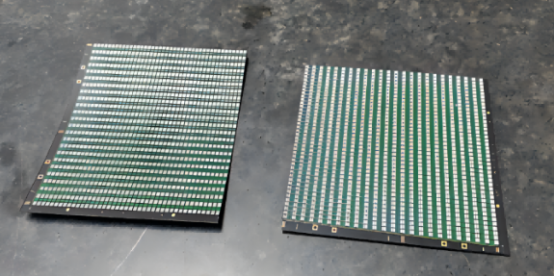

1. 적층 및 조립 후 PCB 휜 현상 발생 원인

이는 가장 빈번하게 관찰되는 결과입니다.
한 8층 산업용 제어 PCB에서 최상층의 구리 도포율은 25% 였지만 , 최하층은 55% 에 달했습니다 . 적층 후 기판의 휜 정도가 0.8mm를 초과하여 인클로저 조립이 불가능해졌고, 결국 전체 배치 재작업을 해야 했습니다.

구리 함량 불균형이 증가함에 따라 적층 응력이 더욱 집중되어 뒤틀림뿐만 아니라 심한 경우 균열까지 발생하게 됩니다.

2. 박리 및 기포 발생으로 인한 신뢰성 저하

구리와 기판 재료는 열팽창 계수(CTE)가 다릅니다. 구리 분포가 고르지 않으면 적층 과정에서 층들이 불규칙적으로 수축하여 내부 응력이 발생합니다.

납땜 작업이나 현장 사용 중 열 순환을 통해 이러한 스트레스가 해소되면서 다음과 같은 현상이 발생합니다.

층간 박리

물집 및 기포 형성

PCBGOGO 연구소의 테스트 결과에 따르면, 구리 분포가 불균형한 다층 기판은 85°C/85% RH 습열 노화 테스트 후 균형 잡힌 기판보다 박리율이 4배 더 높은 것으로 나타났습니다 .

3. 불안정한 전기적 성능 및 임피던스 변화

구리 불균형은 특히 고주파 다층 PCB에서 신호 무결성에 영향을 미칩니다.

신호층의 구리 분포가 고르지 않으면 특성 임피던스 편차가 ±5%를 초과 할 수 있으며 , 그 결과는 다음과 같습니다.

신호 반사 증가

더 높은 크로스토크

테스트 데이터의 큰 변동

성능 사양을 충족하지 못함

엔지니어들이 흔히 간과하는 구리 밸런싱 관련 세 가지 일반적인 함정

첫 번째 함정: 전체 구리 매장 면적에만 집중하고 지역별 분포를 무시하는 것

일부 설계자들은 총 구리 함량 비율이 비슷하면 충분하다고 생각합니다. 그러나 지역별 구리 농도는 중요합니다 .

예를 들어, 상단 레이어에 20mm × 30mm 크기의 큰 구리층이 포함되어 있고 하단 레이어에 미세한 트레이스가 고르게 분포되어 있는 경우에도 적층 과정에서 발생하는 국부적인 응력 불균형으로 인해 뒤틀림이 발생할 수 있습니다.

함정 2: 예상치 못한 구리 첨가로 인한 역효과

구리 배선이 불충분할 경우, 일부 엔지니어들은 임의로 구리 배선을 추가로 설치합니다. 이러한 떠다니는 구리 섬들은 다음과 같습니다 .

스트레스 균형을 개선하지 마세요

기판에 대한 접착력이 좋지 않다

라미네이션 후 기포가 쉽게 발생합니다.

효과적인 구리선 균형을 위해서는 일반적으로 접지 또는 전력선에 연결되는 연속적인 구리선이 필요하며, 이러한 연결은 종종 메시 패턴으로 이루어집니다.

세 번째 함정: 내부층의 구리 균형을 무시하는 것

많은 설계에서 상단 및 하단 레이어에만 초점을 맞추고 L2 및 L3와 같은 내부 레이어를 간과하는 경우가 많습니다. 그러나 다층 기판은 전체적으로 적층됩니다.

내부 레이어의 구리 불균형은 내부 응력을 발생시켜 궁극적으로 보드 전체의 변형을 초래합니다. PCBGOGO의 DFM 검토 과정에서는 외부 레이어뿐만 아니라 모든 레이어의 구리 분포를 점검합니다 .

적절한 구리 균형 유지를 위한 실질적인 권장 사항

구리 함량 균형을 맞추는 데는 복잡한 기술이 필요하지 않습니다. 단지 체계적인 설계 관행만 있으면 됩니다.

1. 설계 단계에서 구리 면적을 평가합니다.

PCB 설계 소프트웨어의 구리 면적 통계 기능을 사용하십시오 . 각 레이어 설계를 완료한 후:

대칭적인 상대편과 비교해 보세요.

차이가 10%를 초과하는 경우 , 그에 따라 조정하십시오.

일반적인 방법으로는 전기 성능에 영향을 미치지 않는다는 전제 하에, 커버리지가 낮은 영역에는 격자형 구리 배관을 추가하거나 커버리지가 높은 영역에는 창문을 설치하는 것이 있습니다.

2. 구리 연결이 끊어지지 않도록 하십시오.

첨가된 구리는 격리해서는 안 됩니다. 권장 사항은 다음과 같습니다.

구리 배관을 접지 또는 전원면에 연결합니다.

메쉬 구리 패턴 사용

그리드 간격은 일반적으로 0.8~1.2mm 이며 , 이는 열 방출이나 신호 무결성을 손상시키지 않으면서 구리 면적을 증가시킵니다.

3. DFM 검토를 위해 설계안을 제출하십시오.

구리 함량 균형이 불확실한 경우, 제조 용이성 설계(DFM) 검토를 위해 설계를 제출하면 비용이 많이 드는 생산 문제를 예방할 수 있습니다.

PCBGOGO 엔지니어는 전문 분석 도구를 사용하여 모든 레이어의 구리 분포를 평가하고 대량 생산 전에 구리를 추가하거나 제거해야 할 위치에 대한 구체적이고 실행 가능한 권장 사항을 제공합니다.

결론: 구리 균형 조정은 설계 단계부터 고려해야 할 사항이며, 사후 고려 사항이 아닙니다.

다층 PCB에서 구리 밸런싱은 신비롭거나 선택 사항이 아닙니다. 이는 적층 품질, 기계적 안정성, 신호 무결성 및 생산 수율에 직접적인 영향을 미치는 기본적인 설계 원칙입니다 .

생산 시작 후 뒤틀림, 박리 및 재작업 문제를 해결하는 대신, 설계 단계에서 적절한 구리 밸런싱에 시간을 투자하면 비용을 절감하고 일관된 제품 품질을 보장할 수 있습니다. 복잡한 다층 구조 설계의 경우, 경험이 풍부한 제조업체는 다음과 같은 방법을 권장합니다.PCBGOGO초기 단계의 기술 검토와 검증된 제조 전문 지식을 통해 엔지니어들이 흔히 발생하는 문제점을 피할 수 있도록 지원합니다.
