블루투스 스피커 PCB 노이즈 대응: 전원·오디오 배선 설계 포인트

서론：휴대용 블루투스 스피커 시제품을 조정하다 보면 유난히 골치 아픈 소리가 있습니다. 대기 상태에서 계속 들리는 미세한 노이즈, 볼륨을 바꿀 때 따라오는 지지직 소리, 전원을 켜거나 끄는 순간 스피커에서 나는 ‘퍽’ 하는 POP음입니다. 많은 엔지니어가 회로도를 다시 보고 앰프 IC까지 바꿔 보지만, 증상이 그대로 남는 경우가 있습니다. 한참 돌아간 뒤에야 원인이 부품이 아니라 전원과 오디오 배선의 PCB 레이아웃에 있었다는 사실을 발견하곤 합니다.

이 글에서는 D급 앰프의 동작 원리를 길게 설명하지 않고, 앞서 다룬 내진동 배치도 반복하지 않습니다. 전원 영역 분리, 오디오 신호 배선, 접지와 귀환 경로라는 세 가지 축을 중심으로 PCB에서 저노이즈와 전류성 잡음, 전원 온오프 POP을 줄이는 방법을 정리합니다. 시제품이 노이즈 문제에서 멈춰 있다면 회로도만 반복해서 수정하기보다, 실제 보드로 전원과 귀환 경로를 검증하는 편이 빠를 수 있습니다.

PCB 레이아웃에서 시작되는 오디오 노이즈

같은 회로도라도 부품 간 거리, 기준면의 연속성, 대전류 귀환 방향이 달라지면 스피커에서 들리는 결과가 달라집니다. 먼저 증상과 PCB 경로를 연결해 보면 수정 우선순위를 잡기 쉽습니다.

• D급 앰프와 DC-DC의 고주파 전원 노이즈가 인접한 아날로그 오디오선에 결합하면 지속적인 바닥 노이즈나 지지직 소리가 생길 수 있습니다.

• 전력 귀환이 오디오 기준 경로와 긴 구간을 공유하면 접지 전위 변동이 약신호에 더해져 저주파 험이나 볼륨 변화 잡음으로 나타날 수 있습니다.

• 필터 커패시터가 전원 핀에서 멀면 부품 값이 충분해도 고주파 디커플링 루프가 커져 전원 변동을 제대로 잡지 못합니다.

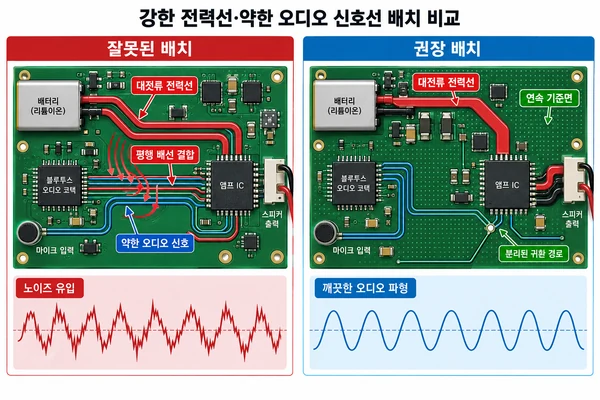

• D급 스피커 출력과 오디오 입력을 평행하게 배선하면 큰 PWM 신호가 전단 약신호로 결합합니다.

전원 영역 분리와 디커플링 배치

아날로그·디지털·전력 구역을 먼저 나누기

아날로그 오디오, 블루투스 SoC 디지털, D급 앰프 전력 영역을 물리적으로 구분합니다. 구역을 나눈다는 것은 접지를 무조건 잘라낸다는 뜻이 아니라, 고주파 스위칭과 대전류 경로가 약신호 영역을 지나지 않도록 부품과 전류 경로를 배치하는 것입니다.

배터리 입력과 승압·강압 경로는 오디오 입력선에서 거리를 두고, 가능하면 긴 평행 구간을 만들지 않습니다. 전력 루프를 짧게 닫으면 방사와 공통 임피던스 결합을 함께 줄일 수 있습니다.

MLCC와 벌크 커패시터의 역할을 위치로 살리기

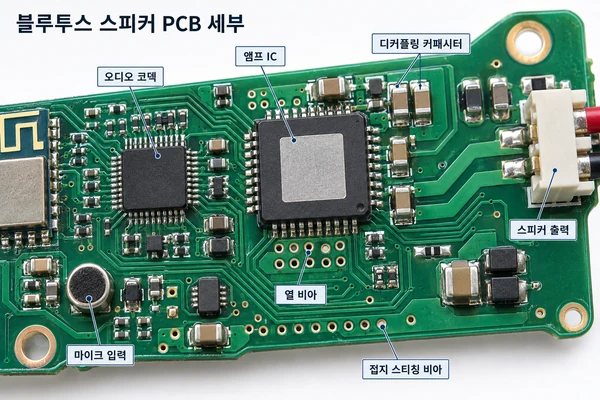

• 고주파 디커플링 MLCC는 앰프·블루투스 SoC의 전원 핀과 접지 핀 바로 옆에 둡니다.

• MLCC-IC-접지 사이 루프가 짧아지도록 배선하고, 불필요한 비아를 사이에 넣지 않습니다.

• 전해 또는 대용량 커패시터는 부하 변화에 대응하도록 전력 구역 가까이에 두되, MLCC를 대신한다고 보지 않습니다.

• 전원 온오프 POP은 레이아웃뿐 아니라 전원 시퀀스와 뮤트 제어도 영향을 주므로 두 조건을 분리해 측정합니다.

오디오 약신호 배선과 기준면 관리

입력 오디오선을 짧고 직접적으로 연결하기

블루투스 SoC에서 앰프로 가는 아날로그 오디오 입력은 짧고 직접적으로 배선합니다. 차동 인터페이스라면 두 선의 길이와 주변 환경을 비슷하게 유지하고, 단일 종단 신호라면 기준 접지와의 귀환 경로가 끊기지 않도록 합니다.

PWM 출력, 클록, DC-DC 스위칭 노드, 인덕터 주변과는 거리를 두고 긴 평행 구간을 피합니다. 다른 층을 지나더라도 위아래로 겹치면 층간 결합이 생길 수 있으므로 기준면을 사이에 두는 편이 안전합니다.

오디오선 아래의 연속 기준면 유지하기

약신호 아래에 연속된 기준면을 유지해 귀환 전류가 신호선 가까이 흐르도록 합니다. 오디오선이 지면 분할 슬롯을 가로지르면 귀환 경로가 크게 돌아가 루프 면적과 잡음 감도가 커집니다.

배선 간격은 3W 규칙을 출발점으로 볼 수 있지만 절대 기준은 아닙니다. 실제 층간 거리, 동박 두께, 신호 상승 시간과 주변 소음원을 함께 검토해야 하며, 공간이 부족하면 접지 가드나 연속 내층을 활용합니다.

접지 설계에서 중요한 것은 분할보다 귀환 경로

아날로그, 디지털, 전력 접지의 전류 경로를 구분하고 대전류가 약신호 기준 영역을 통과하지 않도록 합류점을 의도적으로 정합니다. 단, 지면을 무조건 여러 조각으로 나누면 오히려 귀환이 우회할 수 있습니다. ‘단일점 접지’라는 이름보다 실제 전류가 어디로 돌아가는지를 먼저 봐야 합니다.

• D급 앰프의 전력 접지는 짧고 넓은 경로로 전원 입력 또는 의도된 합류점에 돌아가게 합니다.

• 아날로그 오디오 영역의 기준면은 가능한 한 연속으로 유지합니다.

• 디지털 클록과 무선 모듈 귀환이 아날로그 입력 커넥터 주변을 지나지 않게 합니다.

• 접지 합류 위치는 배터리 입력을 기본 후보로 검토하되, 실제 전원 구조와 앰프 제조사 기준에 따라 확인합니다.

D급 앰프 스피커 출력 배선

앰프에서 스피커로 가는 PWM 출력은 짧고 충분한 폭으로 배선해 루프 면적을 줄입니다. 브리지 출력이라면 두 선을 가깝게 유지해 외부로 나가는 자계를 상쇄하되, 이 출력쌍은 오디오 입력·바이어스·볼륨 제어와 충분히 떨어뜨립니다.

스피커 커넥터와 출력 필터가 있다면 앰프 가까이에서 신호 흐름이 자연스럽게 이어지도록 배치합니다. 출력선이 보드 가장자리를 길게 돌거나 입력선과 다시 만나는 경로는 피합니다.

시제품과 양산 DFM에서 확인할 항목

• 오디오 입력, 전원 레일과 접지에 테스트 포인트를 남겨 증상 발생 시 파형을 비교합니다.

• 필터 부품 주변 실크와 테스트 구조가 재작업·프로빙을 방해하지 않는지 확인합니다.

• 민감한 오디오 프로젝트는 4층 구조를 우선 비교해 연속 기준면과 전원 분리를 확보합니다.

• 2층 보드라면 한 면의 접지 연속성을 최대한 유지하고 전력부와 오디오부 사이 거리를 확보합니다.

실장 후 노이즈 검증까지 고려한다면

PCB 조립 서비스의 시제품 조립 범위와 테스트 포인트 접근성을 함께 확인할 수 있습니다. Gerber 출력 뒤에는 레이어와 기준면이 의도대로 포함됐는지 별도로 점검합니다.

오디오 PCB 설계에서 자주 반복되는 오류

• 회로도에 커패시터를 많이 넣었지만 실제 PCB에서는 IC 전원 핀과 멀리 떨어뜨립니다.

• 하나의 큰 접지면이면 충분하다고 보고 대전류 귀환이 오디오 기준 영역을 가로지르게 합니다.

• 오디오 입력과 D급 출력 사이에 약간의 간격만 두고 긴 평행 배선을 허용합니다.

• 오디오선이 지면 분할 슬롯을 가로질러 귀환 경로가 끊깁니다.

• 대용량 전해 커패시터만 강조하고 IC 핀 바로 옆의 소용량 MLCC를 놓칩니다.

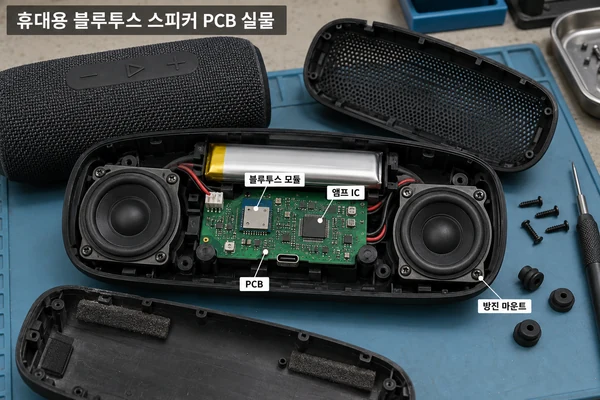

익명화된 휴대용 스피커 PCB 개선 사례

다음은 특정 고객 정보와 측정 수치를 공개하지 않고, 시제품에서 자주 반복되는 조건을 익명화한 사례입니다. 기능은 정상이었지만 전원을 켤 때 POP음이 들렸고 대기 상태에서는 약한 전류성 잡음이 지속됐습니다. 앰프 IC 교체와 소프트웨어 뮤트 조정만으로는 개선이 제한적이었습니다.

PCB에서는 전원 MLCC가 앰프 핀에서 떨어져 있었고, 오디오 입력선이 D급 전력 구역을 지나갔으며, 전력 귀환과 오디오 기준 경로가 여러 지점에서 공유됐습니다. 디커플링을 핀 가까이 옮기고, 오디오 영역과 전력 영역을 분리하며, 귀환 경로와 합류점을 다시 정리했습니다. 입력 오디오와 스피커 PWM 출력 사이 거리도 늘렸습니다.

수정 후에는 전원 온오프 반복, 대기, 여러 볼륨과 배터리 전압 조건에서 스피커 출력과 전원 레일을 함께 확인해야 합니다. POP과 저노이즈가 줄어들 수 있지만, 최종 판정은 실제 하우징·배터리·스피커 조합으로 측정합니다.

제작 전 요약과 PCBgogo 시제품 지원

블루투스 스피커 전원·오디오 PCB의 노이즈를 줄이는 핵심은 강·약신호 구역을 분리하고, 디커플링 루프를 짧게 만들며, 귀환 경로를 끊지 않고, D급 출력이 입력 오디오에 결합하지 않게 하는 것입니다. 부품 선택만으로는 PCB에서 생긴 결합 경로를 없앨 수 없습니다.

PCBgogo는 블루투스 스피커 PCB 시제품 제작과 조립 조건 검토를 지원합니다.

온라인 Gerber 뷰어에서 전원·접지·오디오 레이어를 확인한 뒤, 시제품 제작 전 DFM 상담으로 패드·비아·테스트 포인트와 조립 접근성을 점검할 수 있습니다.

부록: 블루투스 스피커 PCB 노이즈 자가 점검 체크리스트

□ 아날로그 오디오, 디지털, D급 전력 영역이 물리적으로 구분돼 있다.

□ 전원 필터 MLCC가 블루투스 SoC와 앰프 IC 전원 핀 가까이에 있다.

□ 오디오 입력선 아래의 기준면이 연속이고 지면 슬롯을 가로지르지 않는다.

□ 오디오 입력과 D급 PWM 출력이 충분히 떨어져 있고 긴 평행 구간이 없다.

□ 대전류 귀환이 아날로그 오디오 기준 영역을 통과하지 않는다.

□ D급 앰프 전력 루프와 스피커 출력 루프의 면적이 작다.

□ 차동 오디오 신호는 두 선의 길이와 주변 환경이 유사하다.

자주 묻는 질문(FAQ)

Q1：D급 스피커 차동 출력선을 가깝게 두면 서로 간섭하지 않나요?

A1. 두 출력선을 가깝게 유지하면 외부 방사를 줄이는 데 유리합니다. 문제는 이 출력쌍이 전단의 약한 오디오 입력선에 가까워지는 경우입니다.

Q2：2층 PCB에서 오디오 노이즈를 줄이려면 어떻게 하나요?

A2. 한 면의 접지 연속성을 최대한 유지하고 전력부와 오디오부를 양쪽으로 나눕니다. 출력·스위칭 경로를 짧게 하고 약신호는 접지 옆으로 배선합니다.

Q3：오디오선이 서로 다른 접지면 사이를 지나도 되나요?

A3. 가능하면 피해야 합니다. 분할 슬롯을 가로지르면 귀환이 우회해 루프 면적과 험·저노이즈 감도가 커집니다.

Q4：뮤트 회로가 있어도 PCB 때문에 POP음이 날 수 있나요?

A4. 그렇습니다. 디커플링 경로가 길거나 전원·접지 기준이 흔들리면 뮤트 제어만으로 과도 신호를 막기 어렵습니다.

Q5：디지털선과 오디오선은 최소 얼마를 떨어뜨려야 하나요?

A5. 고정 수치는 없습니다. 3W를 출발점으로 삼되 층간 거리, 상승 시간과 실제 소음원을 함께 보고 필요하면 접지 가드와 기준면을 사용합니다.
