폴더블 디바이스 힌지 FPCB: 반복 굽힘 파손 방지 설계 가이드

서론：혹시 이런 경험이 있으신가요? 폴더블 시제품을 한동안 반복해서 열고 닫은 뒤, 힌지 구간의 신호가 간헐적으로 끊기기 시작합니다. 제품을 분해해 FPCB를 살펴보면 동박에는 이미 눈에 잘 보이지 않는 미세 균열이 생겨 있습니다. 이때 재료 품질부터 의심하기 쉽지만, 실제로는 재료 자체보다 동적 굽힘 내구 설계와 사전 검증 조건이 맞지 않아 발생하는 경우가 많습니다.

하드웨어 엔지니어는 적층과 배선을, 제품 담당자는 목표 수명과 사용 조건을, 구매 담당자는 시험 성적서와 제조 편차를 함께 봐야 합니다. 이 글에서는 폴더블 힌지 FPCB가 왜 반복 굽힘에서 파손되는지, RA 동박과 PI·커버레이를 어떻게 검토할지, 굽힘 구간의 강성과 배선을 어떻게 설계할지 설명합니다. 마지막에는 시험 보고서에서 반드시 확인해야 할 항목과 양산 전 자가 점검표도 정리합니다.

폴더블 힌지 FPCB가 반복 굽힘에서 파손되는 이유

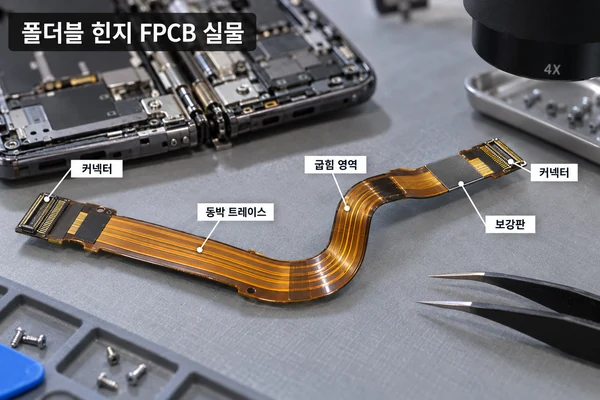

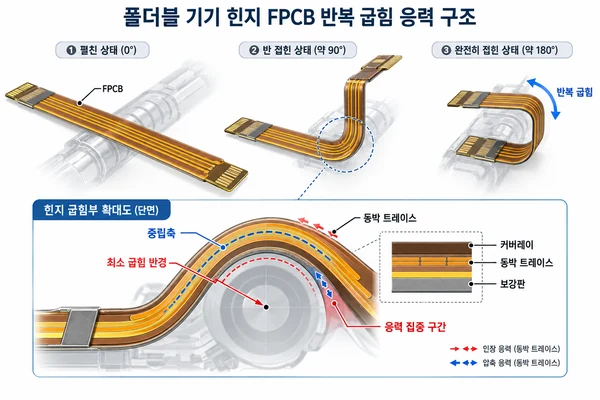

힌지의 움직임은 한 번 접어 고정하는 정적 굽힘과 다릅니다. 열고 닫을 때마다 FPCB에는 인장과 압축이 번갈아 걸리고, 조립 편심이 있으면 전단과 비틀림까지 겹칩니다. 따라서 재료 데이터시트의 굽힘 횟수만으로 실제 완제품 수명을 예측하기 어렵습니다.

• 굽힘 반경이 작거나 굽힘 구간의 전체 두께가 두꺼우면 바깥쪽 동박의 변형률이 커져 미세 균열이 시작되기 쉽습니다.

• 보강판, 커버레이와 동박이 같은 위치에서 갑자기 끝나면 강성이 급변해 그 경계에 변형이 집중됩니다.

• 패드·비아·도금 구간은 일반 배선보다 단단하므로 최대 변형 구간에 놓일수록 박리와 균열 위험이 커집니다.

• FPCB가 힌지 중심에서 벗어나 조립되면 한쪽 라인만 더 크게 늘어나 동일 배치 안에서도 수명 편차가 생깁니다.

• 시험 장치가 실제 개폐 각도, 속도와 장력을 재현하지 못하면 시험은 통과해도 완제품에서 조기 고장이 날 수 있습니다.

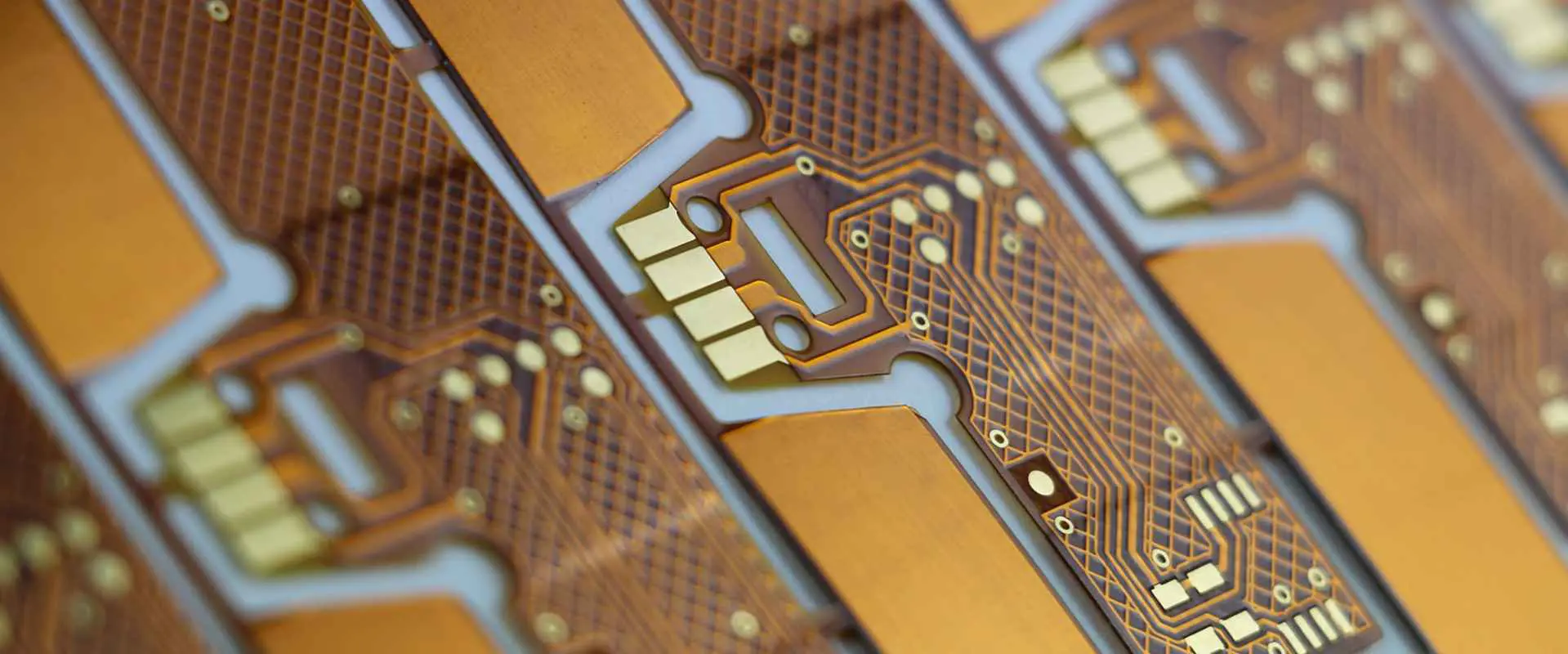

반복 굽힘 수명을 좌우하는 재료 체계 선택

RA 동박은 기본 조건이지 단독 해법이 아닙니다

RA 동박은 Rolled Annealed Copper, 즉 압연 후 어닐링한 동박입니다. 일반 전해 동박보다 연성이 좋아 동적 굽힘 구간에서 우선 검토할 가치가 있습니다. 그러나 같은 RA 동박이라도 두께, 결정 조직, 표면 처리와 실제 FPCB 공정이 다르면 피로 수명도 달라집니다. 공급사 성적서에서 동박 명칭만 확인하지 말고 목표 반경과 적층 조건에서의 반복 굽힘 자료를 요청해야 합니다.

PI·FCCL·커버레이의 조합을 함께 봅니다

최대 변형 구간은 가능한 얇은 PI와 동박으로 구성해 전체 굽힘 강성을 낮춥니다. 장수명 동적 굽힘에는 무접착제 FCCL을 우선 비교할 수 있지만, 모든 제품에 의무적인 것은 아닙니다. 커버레이 역시 단순히 ‘아크릴계는 안 된다’고 판단하기보다 반복 굽힘, 접착력, 열습도 자료가 확인된 시스템인지 봐야 합니다.

동적 굽힘 도체 위의 불필요한 니켈·금 도금은 연성을 떨어뜨릴 수 있으므로 패드 구역과 굽힘 구역을 분리합니다. 소재 선정이 끝나면 실제 제조 가능한 FPCB 층 구성과 최소 두께를 제작사와 함께 확정해야 합니다.

힌지 중심은 얇게, 양쪽은 부드럽게 강성을 전이합니다

핵심은 힌지 중심을 무조건 가장 약하게 만드는 것이 아니라, 최대 변형 구간의 전체 두께를 최소화하고 그 양쪽에서 강성이 갑자기 바뀌지 않게 하는 것입니다. 보강재나 추가 층의 끝단이 같은 선에 겹치면 그 선이 새로운 균열 시작점이 될 수 있습니다.

• 힌지 중심의 동적 굽힘 구간은 가능한 단순한 단층 도체 구조로 설계하고 불필요한 도금·접착층을 줄입니다.

• 보강재, 커버레이 개구부, 추가 동박과 실드층의 종료 위치를 서로 어긋나게 배치해 강성 변화를 분산합니다.

• 전이 구간의 길이와 형상은 힌지 패키지 공간, 굽힘 반경과 조립 공차를 반영해 기구팀과 함께 정합니다.

• 패드와 비아는 최대 변형 중심이 아니라 상대적으로 변형이 작은 고정·전이 구역으로 이동합니다.

• 패드 연결부는 눈물방울(teardrop)이나 완만한 필렛으로 폭을 전환합니다. 슬롯은 보드를 약화시킬 수 있으므로 해석과 시험 없이 일괄 적용하지 않습니다.

굽힘 구간 배선과 외형을 피로 균열에 맞게 설계하기

배선은 힌지 축을 직각으로 가로지르게 합니다

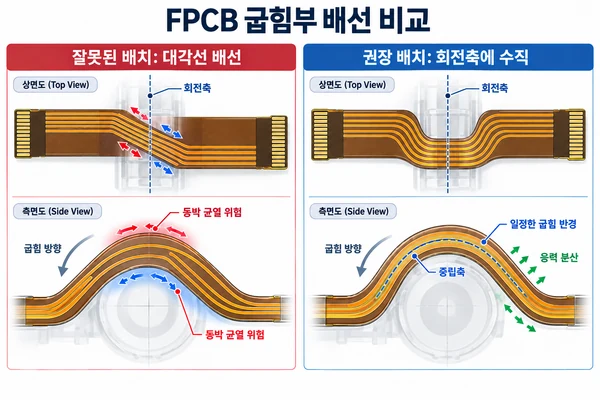

힌지 축과 평행하거나 비스듬히 가는 배선은 굽힘과 비틀림을 동시에 받을 수 있습니다. 가능하면 배선이 힌지 축을 90도로 가로지르도록 하고, 구간 안에서는 급격한 방향 전환과 선폭 변화를 피합니다. 복수 라인은 일정한 피치로 배치하고, 다층이 불가피하다면 상하층 패턴이 완전히 포개지지 않도록 제조사와 교차 배치를 검토합니다.

외곽과 개구부에서 균열이 시작되지 않게 합니다

• FPCB 외곽 모서리는 둥글게 처리하고 힌지 구간에 날카로운 V자 노치나 좁은 목을 만들지 않습니다.

• 커버레이 개구부의 끝과 보강재 끝은 신호선 위나 최대 굽힘선에 놓이지 않게 합니다.

• 인접 배선 사이의 여유를 확보해 한 라인의 균열이나 동박 버가 옆 라인으로 이어질 가능성을 낮춥니다.

• 조립 지그와 하우징이 FPCB를 눌러 초기 비틀림을 만들지 않도록 위치 공차와 여유 길이를 도면에 명시합니다.

제조 편차가 굽힘 수명으로 번지지 않게 관리하기

설계가 좋아도 에칭, 커버레이 정합, 보강재 부착과 조립 위치가 흔들리면 굽힘 중심이 달라집니다. 특히 선폭이 국부적으로 가늘어진 부분, 커버레이 기포와 끝단 편심은 균열의 출발점이 될 수 있습니다.

• 동박 에칭 후 최소 선폭과 측면 형상이 허용 범위에 있는지 배치별로 확인합니다.

• 커버레이의 X/Y 정합, 기포, 접착 불균일과 개구부 끝단 위치를 관리합니다.

• 보강재와 FPCB 접합부의 위치 오차가 최대 변형 구간으로 들어오지 않게 공차를 지정합니다.

• 완제품 조립에서 FPCB의 X/Y 위치뿐 아니라 Z 높이와 초기 장력도 검사 기준에 포함합니다.

• AOI는 패턴·정합의 가시적 편차를 관리하는 데 유용하지만 내부 피로 균열 수명을 직접 보증하지는 않습니다.

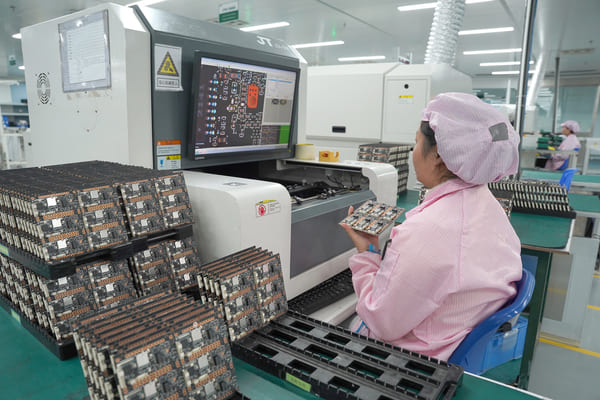

배치별 패턴과 외관 편차를 관리하는 자동 광학 검사의 역할은 AOI 검사 가이드에서 더 자세히 확인할 수 있습니다. 힌지 FPCB에서는 AOI 결과와 동적 굽힘 전기 데이터를 별도로 연결해 관리하는 것이 좋습니다.

실제 힌지 동작을 재현하는 신뢰성 시험 설계

시험 횟수만 많다고 좋은 시험은 아닙니다. 실제 제품과 다른 굽힘 반경, 느린 속도, 무장력 조건으로 시험하면 가장 중요한 복합 응력을 놓칠 수 있습니다. 시제품 단계부터 실제 하우징 또는 동등한 지그를 사용해 개폐 각도, 속도, 가속도, 축방향 장력과 온습도 조건을 기록해야 합니다.

• 시험 중에는 단순 통전 램프 대신 주요 회로의 저항을 연속 모니터링해 순간적인 변화와 간헐 단선을 포착합니다.

• 저항 변화 허용치는 임의의 공통 숫자가 아니라 회로 기능, 배선 길이와 제품 규격에 맞춰 정합니다.

• 정해진 구간마다 외관·현미경 검사를 하고, 실패 시 균열 위치를 단면 분석 등으로 확인합니다.

• 상온 시험만으로 끝내지 말고 제품 수명 목표에 맞춰 저온·고온·습열 후의 굽힘 거동도 비교합니다.

• 전기 연결의 검사 원리와 제조 단계 판정은 전기 테스트 자료와 연계하되, 반복 굽힘 시험 중 실시간 모니터링을 별도로 설계합니다.

제작 단계에서 오픈·쇼트를 확인하는 기본 방법은 PCB 전기 테스트 안내를 참고할 수 있습니다. 다만 출하 시 전기 테스트 합격은 장기 굽힘 내구 합격을 의미하지 않습니다.

굽힘 시험 보고서에서 반드시 읽어야 할 항목

구매와 품질 담당자가 가장 경계해야 할 보고서는 ‘몇 회 통과’만 있고 시편과 운동 조건이 없는 문서입니다. 아래 항목이 없으면 공급사 A와 B의 결과를 직접 비교하기 어렵고, 해당 수치가 실제 폴더블 힌지 FPCB에 적용되는지도 판단할 수 없습니다.

시험 보고서에는 원재료 로트, FPCB 적층, 시편 폭과 배선 방향, 굽힘 반경·각도·속도, 환경 조건, 통전 방식과 실패 판정 기준을 함께 남기는 것이 좋습니다. 최종 제품은 실장·접착·하우징 구속 조건까지 포함한 별도 검증이 필요합니다.

반복 굽힘 설계에서 자주 발생하는 오류

• RA 동박이라는 재료명과 표기 굽힘 횟수만 보고 완제품 수명을 확정합니다.

• 힌지 중심에 패드·비아와 커버레이 개구부 끝을 겹쳐 배치합니다.

• 사선 배선을 허용해 순수 굽힘에 비틀림 응력을 추가합니다.

• 보강재와 추가 층을 한 선에서 갑자기 끝내 강성 불연속을 만듭니다.

• 조립 공차와 초기 장력을 시험 지그에 반영하지 않습니다.

• 정적 반복 굽힘 결과만으로 실제 힌지 수명을 판정하고 시험 중 저항 변화를 기록하지 않습니다.

익명화된 폴더블 힌지 FPCB 개선 사례

다음은 특정 업체와 수치를 공개하지 않은 대표 사례입니다. 간이 굽힘 쿠폰은 통과했지만 완제품을 반복 개폐하면 신호가 간헐적으로 끊겼고, 분해 후 힌지 중심 부근의 동박에서 미세 균열이 확인됐습니다. 사용한 동박 등급 자체에는 이상이 없었습니다.

검토 결과, 중심 굽힘부와 양쪽 구간의 강성이 급격히 달라졌고 일부 패드와 사선 배선이 최대 변형 구간에 놓여 있었습니다. FPCB의 X/Y 위치 편차도 한쪽 배선에 더 큰 장력을 만들었습니다. 재료는 유지하되 중심 구간의 적층을 단순화하고 보강재·커버레이 종료 위치를 분산했으며, 패드와 비아를 전이 구간 밖으로 옮겼습니다.

재검증은 실제 힌지의 각도와 속도, 조립 장력을 반영한 지그에서 통전 상태로 수행했습니다. 수정 설계는 프로젝트가 정한 목표 시험 조건을 충족했고 기존에 반복되던 간헐 단선이 검증 구간에서 재현되지 않았습니다. 이 결과는 보편적인 수명 수치가 아니라 해당 적층과 기구 조건에서만 유효합니다.

제작 전 정리와 PCBgogo FPCB 검토

폴더블 힌지 FPCB의 반복 굽힘 내구성은 재료, 적층, 배선, 제조 편차와 시험 조건이 연결된 결과입니다. 제작 전에는 최대 변형 구간을 도면에 명확히 표시하고, 동박·PI·커버레이 사양, 보강재 종료 위치, 최소 굽힘 반경, 조립 공차와 목표 시험 조건을 한 세트로 전달해야 합니다.

PCBgogo는 제공된 설계 자료를 기준으로 연성·경연성 PCB의 제작 가능 범위와 DFM 조건을 검토할 수 있습니다. 굽힘 수명을 임의로 대신 설계하거나 보증하는 서비스는 아니지만, 힌지 구간의 적층·패턴·커버레이 개구·보강재·검사 조건을 견적 전에 함께 확인하면 시제품에서 생길 수 있는 제조 위험을 줄이는 데 도움이 됩니다.

부록: 힌지 FPCB 굽힘 신뢰성 자가 점검 체크리스트

□ 힌지 중심 최대 변형 구간의 전체 적층 두께를 최소화했다.

□ 보강재·커버레이·추가 동박의 끝단이 같은 선에 집중되지 않는다.

□ RA 동박과 FCCL 자료를 실제 반경·적층·목표 수명 조건으로 확인했다.

□ 패드와 비아가 힌지 중심의 최대 변형 구간 밖에 있다.

□ 굽힘 구간 배선이 힌지 축을 직각으로 가로지르며 사선·급격한 꺾임이 없다.

□ 커버레이 개구부 끝이 굽힘 배선과 최대 변형선에 겹치지 않는다.

□ FPCB 외곽의 날카로운 모서리와 좁은 목 형상을 제거했다.

□ X/Y/Z 조립 공차와 초기 장력·비틀림 한계를 도면에 명시했다.

□ 실제 개폐 각도·속도·장력·환경을 반영한 동적 시험을 계획했다.

□ 시험 중 저항을 연속 모니터링하고 사후 균열 위치 분석 기준을 정했다.

자주 묻는 질문(FAQ)

Q1：RA 동박을 쓰면 굽힘 균열을 완전히 막을 수 있나요?

A1. 아닙니다. RA 동박은 동적 굽힘에 유리한 기본 재료이지만, 전체 두께, 강성 전이, 패드·비아 위치, 조립 비틀림이 잘못되면 조기 균열이 생길 수 있습니다.

Q2：굽힘 반경 R이 클수록 수명은 항상 좋아지나요?

A2. 같은 재료와 적층이라면 일반적으로 반경이 커질수록 변형률이 낮아집니다. 다만 실제 수명은 전체 두께, 장력, 비틀림, 배선 방향과 환경에도 좌우되므로 반경 하나만으로 판정하지 않습니다.

Q3：힌지 굽힘 구간에 비아를 넣어도 되나요?

A3. 최대 변형 중심에는 두지 않는 것이 원칙입니다. 불가피하다면 변형이 작은 전이·고정 구역으로 옮기고, 패드와 도금부가 만드는 강성 변화를 실제 시험으로 확인해야 합니다.

Q4：정적 굽힘 시험을 통과했는데 완제품에서 왜 빨리 고장 나나요?

A4. 완제품 힌지는 굽힘 외에 전단, 비틀림, 초기 장력과 온습도 변화를 함께 받습니다. 쿠폰 시험이 이 조건과 조립 구속을 재현하지 못하면 실제 파손 위치를 놓칠 수 있습니다.

Q5：무접착제 PI 기반 FCCL이 항상 더 좋은가요?

A5. 동적 굽힘에는 유리한 경우가 많지만 비용과 공정 조건이 달라집니다. 목표 수명, 최소 반경, 적층 두께와 공급사 시험 자료를 비교해 선택해야 합니다.

Q6：FPCB 조립 편차가 수명에 얼마나 영향을 주나요?

A6. 영향 크기는 힌지 구조마다 다르지만, Z 높이와 좌우 편심은 초기 장력과 비틀림을 만들어 국부 변형을 크게 키울 수 있습니다. 재료가 같아도 조립 공차가 흔들리면 수명 분포가 넓어집니다.
