GaN 충전 어댑터 PCB 설계: 고밀도 배치와 발열 대응

서론：점점 더 큰 전력을 점점 더 작은 어댑터 안에 넣을 수 있게 만든 핵심은 질화갈륨(GaN)입니다. 높은 스위칭 주파수와 낮은 스위칭 손실 덕분에 같은 출력에서도 기존 실리콘 MOS 기반 충전기보다 크기를 크게 줄일 수 있습니다. 다만 작아진 만큼 설계의 여유도 함께 사라집니다. 고주파 스위칭 노이즈는 커지고, 열은 한곳에 몰리며, 1차측과 2차측 사이의 절연 공간은 더욱 빡빡해집니다. 그래서 시제품은 정상인데 양산에 들어가면 온도 상승, EMI 불합격, USB-PD 협상 끊김이 연달아 나타나는 일이 생깁니다. 원인을 따라가 보면 소자 하나의 문제가 아니라 PCB의 배치, 배선, 방열 설계가 출발점인 경우가 많습니다. 이 글에서는 GaN 고속 충전 PCB를 실제 제품으로 옮길 때 필요한 고밀도 배치, 전력 루프, 열 관리, IEC 62368-1 관련 절연 이격, USB-PD 신호, DFM 확인 기준을 차례로 살펴봅니다.

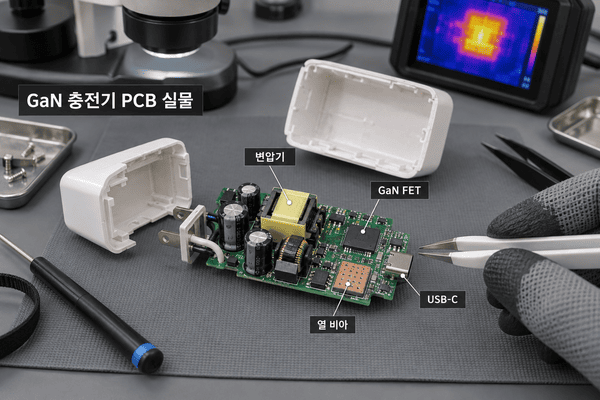

GaN 충전기 PCB에서 먼저 풀어야 할 엔지니어링 과제

GaN 충전기 PCB는 단순히 면적을 줄이는 보드가 아닙니다. 빠른 스위칭 전류와 고전압 경계, 저전압 통신 신호, 방열 구조가 같은 공간에 공존합니다. 따라서 회로도 단계부터 배치 우선순위를 정하지 않으면, 뒤늦게 EMI와 안전 이격을 위해 보드를 다시 키우게 됩니다.

• 전력 루프와 게이트 구동 경로는 전기적 성능뿐 아니라 EMI 재시험 비용을 좌우합니다. 부품을 먼저 촘촘하게 넣고 배선을 나중에 맞추는 순서는 GaN 전원에서 특히 위험합니다.

• USB PD의 CC 신호는 전류가 작아도 충전기의 사용자 경험에 직접 연결됩니다. 고전력 경로와 다른 영역으로 취급해야 합니다.

GaN 충전 어댑터 PCB의 핵심 배치·배선 기준

주 전력 루프와 게이트 구동 경로

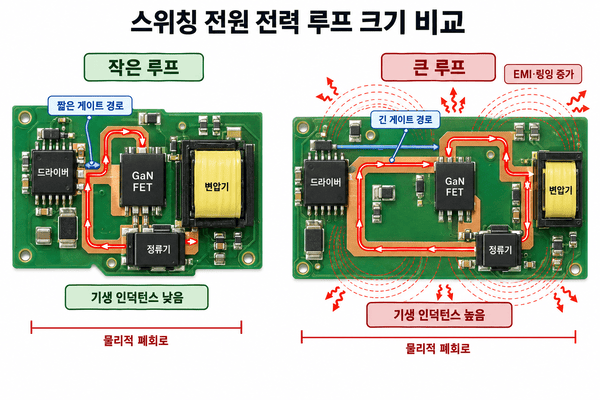

GaN FET, 변압기, 정류부 또는 동기 정류부로 이어지는 스위칭 전력 루프는 가능한 한 작게 묶습니다. 루프가 넓어지면 전류 변화에 따른 기생 인덕턴스가 커지고, 방사·전도 노이즈와 과도 손실을 동시에 키울 수 있습니다. 실제 배치에서는 회로도상 연결 순서보다 전류가 흐르는 물리적 폐회로를 먼저 그려 보는 편이 안전합니다.

게이트 드라이버와 GaN FET 사이의 경로도 짧게 유지합니다. 이 경로를 변압기 주변이나 고전압 스위칭 노드와 길게 교차시키면 링잉과 오동작 여지가 커집니다. 현장에서는 부품을 1~2 mm만 옮겨도 게이트 루프와 전력 루프가 동시에 개선되는 경우가 있으므로, 배치를 고정하기 전 반복 검토가 필요합니다.

대전류 동박과 열 분산

AC 입력과 출력 대전류 경로는 피크 전류와 허용 온도 상승을 기준으로 선폭·동박 중량을 정합니다. 2 oz 또는 3 oz 동박은 유효한 선택일 수 있지만, 모든 GaN 충전기에 정답은 아닙니다. 동박이 두꺼워질수록 에칭 공차, 솔더 마스크 피복, 비용과 조립 조건도 함께 어려워집니다.

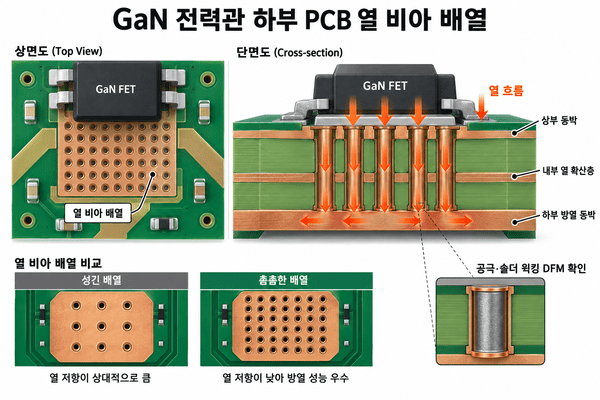

GaN FET와 정류부 아래의 열 비아는 수직 열 경로를 만들고, 넓은 동박은 열을 옆으로 퍼뜨립니다. 둘 중 하나만 늘리면 효과가 제한될 수 있습니다. 비아 인 패드가 필요한 경우에는 충전·평탄화 조건, 공극, 솔더 윅킹 위험을 제조 조건으로 확인해야 합니다.

USB PD와 CC 신호 보호

CC 통신선은 변압기, 스위칭 노드, 고전류 루프와 멀리 두고, Type-C 커넥터 주변의 보호·필터 부품은 가능한 한 가까이 배치합니다. PD 경로의 기준면은 연속으로 유지하되, 전력 귀환 전류가 신호 기준 경로를 지나지 않도록 구분합니다. PD 핸드셰이크 불안정은 항상 프로토콜 IC 문제라고 단정하기보다, LED가 아닌 GaN 스위칭 상태에서만 재현되는지부터 확인하면 원인 분리가 쉬워집니다.

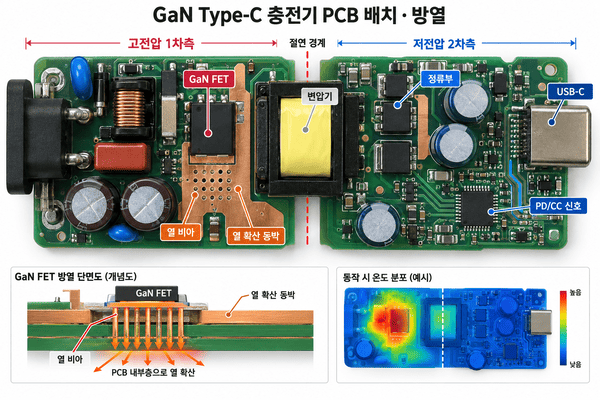

IEC 62368-1 관점의 절연 이격과 고저압 분리

AC 고압 1차측과 저압 USB PD 출력측의 전기적 간격은 보드를 작게 만들기 위해 줄일 수 있는 여백이 아닙니다. IEC 62368-1 적용 여부와 실제 요구치는 정격·과도전압, 오염도, 재료군, 절연 방식, 제품 구조에 따라 달라집니다. 따라서 다른 소형 충전기의 숫자를 그대로 복사하지 말고, 인증 계획과 함께 적용 조건을 문서화해야 합니다.

• 변압기, Y 커패시터, 절연 경계 주변은 배선·동박·비아뿐 아니라 솔더 마스크와 조립 공차까지 포함해 봅니다.

• PCB 슬롯은 표면을 따라가는 경로를 늘리는 데 도움이 될 수 있지만, 모든 안전 이격 문제의 대체 해법은 아닙니다. 슬롯 주변의 기구 강성, 오염 축적, 제조 가능성도 함께 검토합니다.

• 고압과 저압 영역을 물리적으로 나누고, 두 영역의 테스트 포인트와 실크·조립 표기가 경계를 침범하지 않게 관리합니다.

열 관리와 양산 DFM에서 놓치기 쉬운 항목

고출력 GaN 어댑터의 열은 FET 하나의 온도만으로 판단할 수 없습니다. 변압기, 정류부, 동박, 하우징, 포팅재가 서로 열을 주고받기 때문에 실제 케이스 내부 조건에서 검증해야 합니다.

• 고 Tg 기판은 반복 리플로우와 고온 조건에서 더 보수적인 선택지가 될 수 있지만, 단순히 고 Tg라는 이유만으로 충분하지 않습니다. 동박 조합, 압합, 포팅 재료, 하우징 방열을 함께 검토합니다.

• 포팅을 적용하는 제품은 수지 흐름과 기포가 열원·커넥터·절연 경계에 어떤 영향을 주는지 확인해야 합니다. 레이아웃에 막힌 공간이 있으면 기포가 남아 열·절연 편차로 이어질 수 있습니다.

• AOI, ICT, FCT용 시험점은 막판에 남는 공간에 넣기 어렵습니다. 고저압 분리와 안전 이격을 해치지 않는 위치를 배치 단계에서 예약해야 합니다.

익명화된 65 W GaN 충전기 개선 사례

아래는 고객 정보와 인증 수치를 공개하지 않고, 65 W Type-C GaN 충전기에서 자주 겪는 조건을 익명화한 대표 개선 사례입니다. 목적은 특정 성능을 보증하는 것이 아니라, 샘플 경계의 문제를 양산 전 검토 항목으로 바꾸는 데 있습니다.

개선 뒤에는 무부하뿐 아니라 정격 부하, 케이스 장착, 여러 PD 협상 조건에서 온도·EMI·통신을 함께 재검증합니다. 한 조건의 통과만으로 다른 조건까지 보장되지는 않으므로, 인증 시험과 생산 수율 검증을 분리해 계획해야 합니다.

제작 전 요약과 PCBgogo DFM 검토

GaN 충전기 PCB의 핵심은 보드를 작게 만드는 것이 아니라, 주 전력 루프를 최소화하고, 적용 안전 기준에 맞는 절연 이격을 확보하며, 동박·열 비아·하우징으로 열 경로를 설계하고, USB PD 소신호를 전력 노이즈에서 보호하는 것입니다. 부품 성능이 좋아도 PCB 경계 조건이 맞지 않으면 장점이 상쇄됩니다.

PCBgogo는 GaN 전원 PCB의 제작 관점에서 동박, 비아, 층 구성, 시험점과 조립 조건을 견적 전에 검토할 수 있도록 지원합니다. 먼저

온라인 거버 뷰어에서 고저압 경계와 전력 루프를 확인하고, 고밀도·미세 비아가 필요한 부분은 HDI PCB 지식 센터의 기본 범위도 함께 검토할 수 있습니다. 조립과 시험 조건은 PCB 조립 서비스 자료를 확인한 뒤 사양 기반으로 문의하세요.

부록: GaN 충전기 PCB 자가 점검 체크리스트

• GaN 주 전력 루프의 물리적 면적을 최소화했다.

• 게이트 구동 경로가 짧고 고전력·스위칭 경로와 분리돼 있다.

• 고저압 사이의 연면·공간 이격을 적용 전압과 인증 조건으로 확인했다.

• 발열 전력 부품 아래의 열 비아·동박 확산·하우징 방열 경로를 함께 검토했다.

• 대전류 경로의 동박·선폭이 피크 전류와 허용 온도 상승에 맞는다.

• CC 통신선과 커넥터 주변 필터가 스위칭 노이즈 영역에서 떨어져 있다.

• 고 Tg·후동박·비아 인 패드 공정과 시험점이 DFM 범위에서 확인됐다.

자주 묻는 질문(FAQ)

Q1：GaN 스위칭 주파수가 높으면 반드시 HDI를 써야 하나요?

A1. 그렇지 않습니다. 다수의 65~120 W 소비자용 GaN 어댑터는 합리적인 배치, 전력 루프 최적화, 일반 다층 또는 후동박 PCB로 구현할 수 있습니다. HDI는 비용과 DFM 제약을 늘릴 수 있으므로, 먼저 전력 루프와 이격·열 조건을 최적화한 뒤 필요 범위를 판단하세요.

Q2：GaN 발열은 열 비아만 많이 추가하면 해결되나요?

A2. 열 비아는 수직 열 경로일 뿐입니다. 넓은 동박의 횡방향 확산, 열원 위치, 하우징 방열, 전력 루프 손실을 같이 봐야 합니다. 루프 손실이 큰 상태라면 비아만 늘려도 온도 문제를 완전히 해결하기 어렵습니다.

Q3：IEC 62368-1에서 가장 자주 놓치는 점은 무엇인가요?

A3. 소형화 과정에서 고저압 경계의 연면·공간 이격을 임의로 줄이거나, 다른 전압·오염도 조건의 수치를 그대로 쓰는 경우입니다. 변압기와 Y 커패시터 주변, 슬롯·솔더 마스크·조립 공차까지 포함한 적용 조건 검토가 필요합니다.

Q4：GaN 충전기에서 PD 핸드셰이크가 불안정한 이유는 무엇인가요?

A4. 고주파 스위칭 노이즈가 CC 신호·기준 경로에 결합되는 것이 한 원인입니다. CC가 전력 루프나 변압기 근처를 지나는지, 커넥터 주변 필터가 가까운지, 문제가 부하·스위칭 상태에서 재현되는지를 함께 확인하세요.

Q5：GaN 전원 PCB는 2 oz와 3 oz 중 무엇을 골라야 하나요?

A5. 피크 전류, 허용 온도 상승, 보드 면적, 구리 확산 면적, 제조 공차와 비용을 함께 평가해야 합니다. 더 두꺼운 동박이 항상 더 나은 것은 아니며, 필요 이상의 후동박은 에칭·솔더 마스크·조립 난이도를 높일 수 있습니다.
