고속 PCB 소량 샘플 검수 기준을 정하는 7단계

서론：고속 PCB 시제품을 받아도 검수 기준을 미리 정하지 않으면 외관만 확인하고 넘어가기 쉽습니다. 겉보기에는 멀쩡해도 임피던스, 층간 정렬, 비아 스텁이 설계 조건과 다르면 조립이나 SI 시험 단계에서야 문제가 드러나고, 일정이 밀릴 수 있습니다.

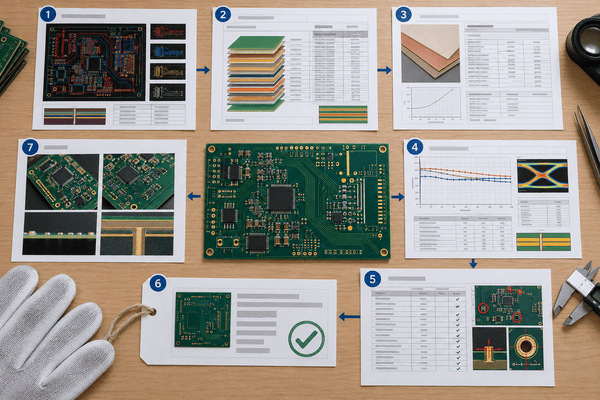

이 글에서는 소량 고속 PCB 샘플을 프로젝트 조건에 맞게 검수하는 7단계를 정리합니다. 검사 항목뿐 아니라 측정 방법, 합격 범위, 기록과 부적합 처리까지 먼저 정해 두면 재작업을 줄이고 다음 시제품에도 기준을 재사용할 수 있습니다.

1단계. 프로젝트 사양에서 검수 범위 정하기

먼저 최신 Gerber와 제조 지시서, 스택업을 기준으로 보드 두께, 동박 두께, 재료, 단·차동 임피던스, 특수 공정을 목록화합니다. 백드릴, HDI, PTFE·HC 등 별도 공정이 있다면 해당 항목도 검수 범위에 넣습니다.

・필수 검사: 기능·조립·신뢰성에 직접 영향을 주는 핵심 특성

・참고 검사: 공정 추세를 확인하되 즉시 합격 여부를 결정하지 않는 항목

・면제 항목: 이번 시제품 목적과 무관해 검사하지 않기로 합의한 항목

시제품이 단순 조립성 확인용인지, 임피던스와 TDR까지 검증하는 SI 시제품인지도 구분하세요. 요구 범위가 분명해야 불필요한 시험 비용과 검사 누락을 함께 줄일 수 있습니다.

2단계. 외관·치수·층 정렬 항목 나누기

외관은 동박 긁힘, 노출된 기재, 단선·단락, 솔더마스크 기포와 인쇄 상태를 확인합니다. 치수는 보드 외형, 홀 위치와 직경, 두께, 휨을 도면 및 발주 사양과 대조합니다. 얇은 고속 보드라면 휨과 층간 정렬을 별도로 기록하는 편이 좋습니다.

수량이 적다는 이유로 전량을 같은 깊이로 검사할 필요는 없습니다. 대표 시료는 치수와 전기 특성을 상세 확인하고, 나머지는 외관과 기본 연속성을 검사하는 식으로 프로젝트별 샘플링 계획을 정합니다. 단, 전량 검사 여부와 샘플 수는 발주 전에 공급사와 합의해야 합니다.

3단계. 고속 전기 특성의 합격 기준 정의하기

고속 PCB에서는 외관보다 전기 특성이 핵심입니다. 단일 종단·차동 임피던스의 목표값과 허용오차, 적용할 테스트 쿠폰, 백드릴이 있다면 잔여 스텁 목표 길이를 도면과 발주 사양에 명시합니다. 절연저항, 내전압, 넷 연속성도 제품 요구사항과 적용 규격에 맞춰 포함합니다.

임피던스 기준은 숫자만 적지 말고 쿠폰 위치, 측정 조건, 기준 스택업도 함께 지정해야 합니다. PCB 제조사의 출하 성적서로 확인할 항목과 사내에서 TDR 또는 다른 계측기로 재검증할 항목을 구분해 두세요. 측정 방법과 공차 설정의 세부 사항은 임피던스 제어 안내를 참고할 수 있습니다.

4단계. 측정 방법·장비·판정값을 한 줄씩 연결하기

검사 항목마다 장비, 측정 지점, 조건, 상·하한, 실패 판정과 기록 형식을 정합니다. 예를 들어 “임피던스 확인”이라고만 쓰지 말고 “지정 쿠폰을 TDR로 측정하고, 발주 사양의 공차를 벗어나면 부적합”처럼 재현 가능한 문장으로 만드세요.

±10%는 설명을 위한 예시일 뿐 모든 고속 보드에 적용되는 공통 기준은 아닙니다. 실제 허용오차는 인터페이스 요구, 설계 사양, 제조사와 합의한 조건에 따라 정해야 합니다. 소량 시제품은 표본 수가 적어 양산 AQL을 그대로 적용하기 어려우므로, 대표 시료 수와 전기적 핵심 항목의 검사 범위를 프로젝트별로 정합니다.

5단계. 성적서와 제조 이력까지 확인하기

실물 검사와 별도로 출하 검사 성적서, 임피던스 측정·쿠폰 기록, 필요 시 단면 분석 자료, 적용 가능한 UL·RoHS 증빙을 확인합니다. CAM 데이터, 승인 스택업, 백드릴 조건과 실제 생산 리비전이 제출한 Gerber와 일치하는지도 대조해야 합니다.

자료가 누락됐거나 생산 버전을 확인할 수 없다면, 외관이 양호해도 검수 완료로 처리하지 않는 기준을 둘 수 있습니다. 다만 어떤 문서가 필수인지, 미제출 시 보류인지 불합격인지는 주문 사양에 미리 적어 공급사와 합의하세요. 재료 로트와 특성 확인은 PCB 라미네이트 재료 안내를 참고해 항목을 정리할 수 있습니다.

6단계. 부적합 등급과 조치 방식 정하기

부적합은 영향도에 따라 분류합니다. 단선·단락, 임피던스 초과, 층 정렬 또는 백드릴 길이 기준 이탈처럼 핵심 요구를 만족하지 못한 경우는 사용을 보류하고 원인 확인 및 재제작 여부를 협의합니다. 경미한 실크 위치 편차처럼 전기적·기계적 기능에 영향이 없는 항목은 담당 엔지니어의 위험 검토와 승인 기록이 있을 때만 조건부 수용할 수 있습니다.

사진, 측정값, 시료 번호, 적용 도면 리비전, 영향 평가와 조치 결과를 한 세트로 보관하세요. 전기 연속성·절연 관련 검사 항목을 정리할 때는 E-test 안내와 연결해 제조사 성적서 범위를 맞춰 볼 수 있습니다.

7단계. 검수 결과를 기록하고 다음 샘플에 재사용하기

검수표에는 검사자, 날짜, 시료 ID, 측정 장비와 교정 상태, 실제 측정값, 합격 기준, 판정, 사진·성적서 링크를 남깁니다. 부적합이면 공급사 회신 담당자와 재작업·재제작 일정, 재검수 범위까지 기록해 종료 조건을 명확히 합니다.

승인된 기준은 프로젝트 리비전과 묶어 보관하고, 다음 시제품에서는 변경된 사양만 갱신합니다. 이렇게 하면 매번 처음부터 검수 항목을 만들지 않아도 되고, 버전이 바뀐 뒤 오래된 기준을 실수로 적용하는 일도 줄일 수 있습니다.

고속 PCB 시제품 검수 체크리스트

자주 묻는 질문

Q1. 고속 PCB 소량 샘플을 전부 임피던스 쿠폰 절단 검사해야 하나요?

아니요. 대표 시료의 쿠폰 측정과 TDR 검증을 조합하고, 나머지는 외관·연속성 중심으로 확인할 수 있습니다. 다만 샘플 수와 재검증 범위는 프로젝트 위험도와 예산에 맞춰 사전에 정해야 합니다.

Q2. 샘플 검수에서 어떤 항목은 조건부 수용할 수 있나요?

전기적 성능이나 조립에 영향을 주지 않는 경미한 인쇄 편차 등은 담당 엔지니어가 위험을 평가하고 승인 기록을 남긴 경우 검토할 수 있습니다. 임피던스, 층 정렬, 단선·단락, 백드릴 잔여 길이 등 핵심 사양 초과는 일반적으로 조건부 수용 대상으로 보기 어렵습니다.

Q3. PTFE·HC 소재는 일반 FR-4와 다른 검사가 필요한가요?

프로젝트 사양에 따라 재료 로트와 승인된 CCL 품번, 유전체 두께 균일성, 표면 특성 등 추가 확인 항목을 정할 수 있습니다. 모든 제품에 동일 항목을 일괄 적용하기보다 제조사 자료와 실제 설계 요구를 기준으로 합의하세요.

Q4. 소량 샘플에도 양산 AQL을 그대로 쓰면 되나요?

표본 수가 적은 시제품에는 양산 샘플링 기준이 맞지 않을 수 있습니다. 핵심 전기 특성은 대표 시료 검사 범위를 따로 정하고, 외관 검사와 부적합 판정 규칙도 프로젝트 단위로 합의하는 편이 명확합니다.

Q5. 공급사에서 받아야 할 자료는 무엇인가요?

최소한 출하 검사 성적서와 승인된 생산 리비전 확인 자료를 요청하고, 임피던스·단면 측정, 재료 증빙, 백드릴 기록은 해당 사양이 있을 때 포함합니다. 필수 제출 문서와 누락 시 처리 방식은 발주 전에 명시하세요.
