PCB 방습 설계 가이드: 흡습·팝콘 현상 방지와 표면 처리·보관 기준

PCB 불량은 제조가 아니라 보관 중 시작되기도 합니다. 에폭시 기판은 수분을 흡수하므로 창고에 3개월 둔 보드는 외관과 솔더마스크가 멀쩡하고 전기검사를 통과해도 수분 함량이 초과했을 수 있습니다. 리플로우 온도가 100℃를 넘으면 내부 수분이 기화·팽창해 층간박리나 BGA 패드 들뜸을 일으킬 수 있으며, 현장에서는 이를 팝콘 현상이라고 부르기도 합니다.

방습은 PCB 업체의 표면처리·솔더마스크 접착력·진공 포장과 사용자의 보관·개봉 후 노출 시간·베이킹 관리가 함께 필요합니다. 수분 유입 경로부터 표면처리, 보관·검증까지 각 단계의 확인 사항을 정리합니다.

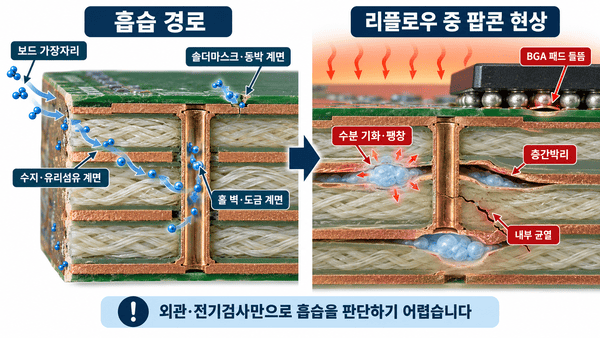

PCB 흡습과 팝콘 현상 이해

PCB 기재가 흡수한 수분은 리플로우 중 기화해 층간박리, 내부 균열, BGA 패드 들뜸을 유발할 수 있습니다. 반도체 패키지의 팝콘 크랙은 별도의 패키지 수분 민감도 문제이므로 PCB와 부품을 각각 관리해야 합니다.

수분 유입 경로와 표면처리의 역할

기판 내부의 유리섬유·수지 계면, 홀 벽·도금 계면, 솔더마스크·동박 계면을 통해 수분이 유입될 수 있습니다.

보드 가장자리와 밀링 단면은 기재가 노출돼 취약합니다. 두꺼운 보드와 BGA 밀집 보드는 보관 이력을 더 주의 깊게 확인하세요.

표면처리는 노출된 금속 패드를 보호하지만 기재 전체를 밀봉하지는 않습니다. 공정별 차이는 PCB 표면 처리 자료와 제조사 보관 기준을 함께 확인하세요.

PCB 업체의 출하 전 방습 관리

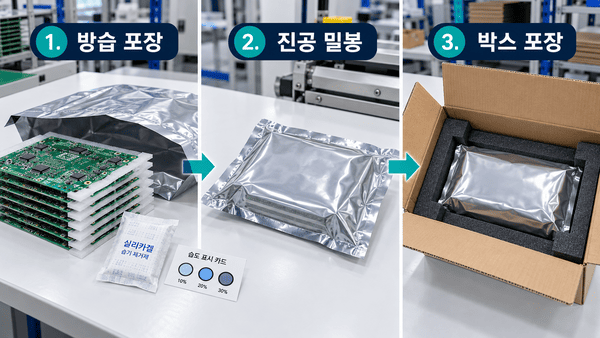

PCB 소재와 조립 조건에 맞춰 출하 전 건조 여부를 정하고, 건조제·습도 인디케이터가 포함된 밀봉 포장을 적용합니다.

솔더마스크 접착력과 홀 벽 품질을 관리합니다. 고위험 보드는 포장·건조 요구, 생산일과 보관기한을 주문 문서에 명시합니다.

사용자 측 보관·개봉·베이킹 관리

미개봉 보드는 권장 온·습도와 진공 포장 유효기간에 맞춰 보관하고, 개봉 시각과 작업장 노출 시간을 기록해 SMT 투입 기한을 관리합니다.

습도 카드가 기준을 넘거나 기한이 지났다면 PCB 업체 지침을 확인하세요. 베이킹 온도·시간은 기판과 부품 조건에 따라 다르며, 과열은 손상을 일으킬 수 있어 일률 적용하면 안 됩니다.

설계·발주 단계의 위험 저감 체크리스트

BGA 주변 비아의 밀집과 보드 가장자리의 솔더마스크·에지 실링 가능성을 제조사와 검토합니다.

고Tg 소재는 방습을 보장하지 않습니다. 고위험 보드는 건조·진공 포장 및 입고 검사 요구를 도면과 발주서에 명시합니다.

자주 묻는 질문

PCB 팝콘 현상의 원인은 무엇인가요?

흡수·잔류한 수분이 리플로우에서 팽창해 박리나 균열을 일으킵니다. PCB와 부품의 보관 이력을 함께 확인하세요.

방습 보관에 가장 유리한 표면처리는 무엇인가요?

표면처리만으로 보관 기간을 단정할 수 없습니다. 포장, 환경, 제조사 보증기간을 함께 확인하세요.

진공 포장이 멀쩡해도 PCB가 흡습하나요?

가능합니다. 포장 전 건조, 밀봉, 보관 환경이 영향을 주므로 수령 시 포장과 습도 카드를 확인하세요.

흡습 PCB는 어떤 조건으로 베이킹하나요?

통일된 조건은 없습니다. 소재·부품 허용 온도와 제조사 지침을 확인하고 과열을 피하세요.

BGA PCB는 무엇을 더 확인해야 하나요?

포장 상태, 개봉 후 노출 시간, 리플로우 전 건조 필요성과 부품의 습도 관리 기준을 확인하세요.

실무 정리

PCB 방습은 표면처리만으로 해결되지 않습니다. 건조·포장부터 개봉 후 필요 시 베이킹까지 이력을 기록하세요. Gerber와 함께 포장·제조 요구사항을 미리 확인할 수 있습니다.
