PCB 샘플 가공: 레이저 공정과 일반 공정 선택 비교

레이저는 수술용 메스, 기계 드릴은 전동 드릴과 같습니다. 레이저는 정밀하고 자유로운 곡선 가공이 가능하지만 느리고 비싸며 소재 제약도 있습니다. 기계 가공은 홀 크기와 형상에 한계가 있지만 빠르고 저렴해 수천 장 생산에 유리합니다. PCB 샘플 가공에서 어느 쪽을 고를지는 ‘지금 만들 수 있는가’뿐 아니라 ‘양산에서도 같은 방식으로 재현할 수 있는가’를 함께 따져야 합니다.

이 글에서는 미세홀, 외형, 회로 패턴에서 두 공정이 실제로 어떻게 다른지와 각 공정이 적합한 조건을 살펴봅니다.

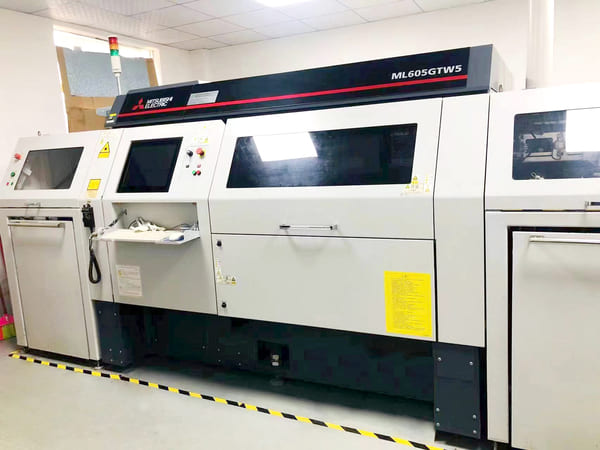

레이저 가공과 일반 기계식 공정의 차이

레이저 가공은 레이저 드릴·컷·직접 패턴 가공 등을 활용해 미세 형상 구현에 강점이 있습니다. 일반 공정은 노광·에칭과 기계 드릴·밀링을 조합해 표준 규격과 양산 재현성을 확보합니다. 레이저로 만든 샘플의 선폭이나 홀 크기가 양산 공정 한계를 벗어나면 동일한 방식으로 양산하기 어려울 수 있습니다.

레이저 공정이 적합한 샘플

아래 조건이라면 레이저 가공의 정밀도와 형상 자유도가 도움이 됩니다.

• 기계 드릴로 구현하기 어려운 미세 비아나 극세 패턴이 필요한 경우

• 자유곡선·비정형 윤곽 등 복잡한 외형이 필요한 경우

• 박판·FPC처럼 얇거나 유연한 기판을 가공하는 경우

• 1~수 장의 긴급 시제품 또는 완성 보드의 국소 수정이 필요한 경우

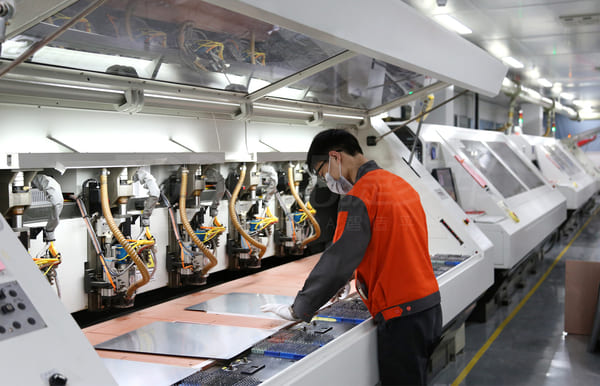

일반 기계식 공정이 유리한 샘플

표준 설계와 후속 양산을 고려한다면 일반 공정이 비용과 재현성 면에서 유리할 수 있습니다.

• 선폭과 홀 크기가 표준 제조 범위에 있는 PCB

• 수십 장 이상 제작하거나 샘플 이후 양산할 프로젝트

• 두꺼운 다층판이나 고Tg·고내열 소재로 공정 호환성을 우선하는 경우

• 대전력·고전압 설계로 레이저 열 영향에 따른 절연층 손상을 별도 확인해야 하는 경우

미세홀·외형·회로 패턴별 비교

샘플 제작 시 흔한 함정

• 레이저로만 가능한 미세 선폭·홀을 샘플에 적용하고, 양산은 일반 공정으로 계획하면 양산 단계에서 설계를 바꿔야 할 수 있습니다.

• 두꺼운 다층판에 레이저를 적용할 때는 적층 구조와 가공 조건에 따른 절연층 열화·탄화를 확인해야 합니다.

• 소량이라는 이유만으로 레이저를 고르면 필요 이상의 비용과 공정 리스크가 생길 수 있습니다.

• 외형만 복잡해 보여도 선폭과 홀은 표준 범위일 수 있습니다. 이 경우 일반 공정의 밀링으로 충분한지 먼저 확인하세요.

샘플 공정 선택 체크리스트

자주 묻는 질문

레이저 샘플을 일반 공정으로 바로 양산할 수 있나요?

항상 가능한 것은 아닙니다. 선폭이나 홀 크기가 일반 공정의 한계를 넘으면 샘플은 원리 검증용으로만 활용하고, 양산 전에 PCB 설계를 수정해야 합니다.

3~5장 샘플은 레이저가 무조건 더 빠른가요?

소재와 형상, 적층에 따라 다릅니다. 얇고 단순한 이형 보드는 빠를 수 있지만, 두꺼운 다층판은 정렬과 후처리 때문에 더 오래 걸릴 수 있습니다.

레이저 가공이 기판을 손상시킬 수 있나요?

가공 조건에 따라 열 영향이나 홀벽 잔사가 생길 수 있습니다. 공정 관리가 미흡하면 누전·층간박리 위험이 있어 고전압·고습 제품은 검증이 필요합니다.

일반 공정으로 이형 PCB를 만들 수 있나요?

가능합니다. 복잡한 곡선은 보통 밀링으로 가공하며 형상이 복잡하고 작을수록 시간과 비용이 늘어납니다.

FPC 샘플은 어떤 공정을 선택해야 하나요?

얇은 기판·미세 회로·복잡한 윤곽은 레이저를 검토할 수 있습니다. 표준 FPC이거나 양산 계획이 있으면 양산 공정과 같은 방식이 재현성에 유리합니다.

마무리

레이저와 일반 기계식 공정은 절대적인 우열보다 선폭·미세홀, 외형, 소재, 수량과 양산 계획에 따라 선택해야 합니다. 샘플에서만 가능한 조건을 적용하면 양산 때 재현되지 않을 수 있습니다. Gerber를 PCBgogo에 보내 주시면 샘플 가공 방식과 양산 전환 가능성을 사전에 검토해 드립니다.
