보조배터리 PCB 설계: 고전류 경로와 발열 관리

서론：일상에서 고속 충전 보조배터리를 최대 출력으로 쓰면 케이스가 눈에 띄게 뜨거워지고 충전 속도가 한 단계 내려가는 경험을 하게 됩니다. 처음에는 셀 성능을 의심하기 쉽지만, 좋은 셀로 바꿔도 발열과 출력 강하가 남는 경우가 있습니다. 이때 놓치기 쉬운 곳이 PCB입니다. 대전류 경로의 저항 손실과 부족한 방열 경로가 겹치면 열이 작은 제품 안에 쌓이기 때문입니다. 이 글은 셀과 보호 IC가 아니라 PCB 설계만을 대상으로, 고전류 발열의 원인, 동박·전력 경로·열 배치·수동 방열과 양산 DFM을 정리합니다.

보조배터리 PCB에서 대전류 발열이 생기는 이유

발열은 한 부품의 온도가 높은 현상보다, 전류가 흐르는 전체 경로 중 어디에 저항 병목이 생겼는지의 문제로 보는 편이 정확합니다. 작은 병목 하나가 MOS 주변이나 비아, 니켈 탭 패드에서 국부 열점이 될 수 있습니다.

• 1 oz 동박이 항상 부족한 것은 아닙니다. 출력 전류, 경로 길이, 허용 온도 상승과 실제 구리 면적을 함께 보지 않으면 단순 동박 사양만으로 판단할 수 없습니다.

• 충전과 방전 경로를 무심코 공유하면 특정 구간의 전류와 열이 겹칠 수 있습니다. 양방향 고속 충전 제품은 두 동작 상태를 각각 검토해야 합니다.

고전류 경로와 PCB 방열을 함께 설계하는 방법

기판과 동박의 출발점

장시간 고출력 조건에서는 V-0 등급, 열 조건에 맞는 FR-4와 적절한 동박 중량을 함께 검토합니다. 3~6 A 영역에서 2 oz를 검토하는 프로젝트가 많고, 더 큰 전류에서는 2~3 oz를 평가할 수 있지만 이는 출발점일 뿐입니다. 두꺼운 동박은 비용과 에칭·솔더 마스크 공차를 높이므로, 경로가 나쁘다면 동박만 늘려도 발열은 남습니다.

배터리에서 Type-C까지의 전력 경로

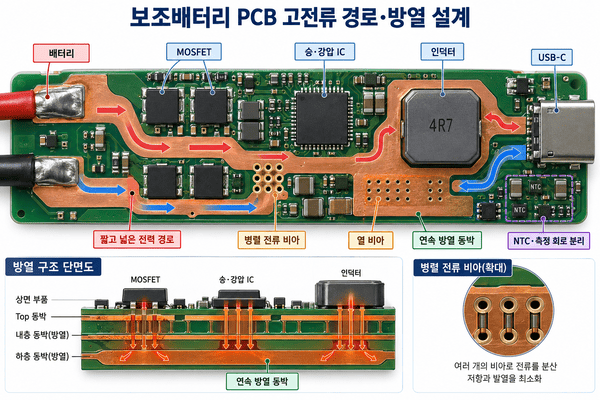

배터리, MOS, 승·강압 IC, Type-C 인터페이스로 이어지는 주 경로는 짧고 넓고 끊기지 않게 구성합니다. 경로가 좁아져야 한다면 갑자기 목이 조이는 형태 대신 완만하게 폭을 전환합니다. 충전과 방전 경로는 가능한 한 별도로 배치하고, 공용 구간이 불가피하면 그 구간의 최악 전류를 기준으로 다시 계산합니다.

층을 바꿀 때 한 개 비아에 전류를 몰지 않습니다. 여러 개의 병렬 비아를 배치해 전류를 나누고, 비아 양쪽 패드와 내부 동박이 그 전류를 받아줄 수 있는지도 함께 확인합니다. 배선은 충분해 보여도 전환 비아만 뜨거워지는 경우가 현장에서 자주 나옵니다.

열원 분산과 센서 보호

MOSFET, 전력 인덕터, 승·강압 IC를 한 구역에 몰아두면 서로의 열을 더합니다. 기구가 허용하는 범위에서 열원을 분산하고, 전량 측정·NTC·버튼 같은 민감 회로는 고온 영역과 떨어뜨립니다. NTC가 열원 바로 옆에 있으면 셀 온도보다 PCB 열을 먼저 읽어 불필요한 출력 강하를 만들 수 있습니다.

PCB 자체의 수동 방열

전력 IC와 MOS의 열 패드는 솔더 마스크·랜드 설계가 데이터시트와 조립 조건에 맞게 열려 있어야 하며, 그 아래 열 비아는 내층·하층의 연속 동박으로 이어져야 합니다. 비아만 많고 반대면 동박이 조각나 있으면 열을 옮길 곳이 없습니다. 반대로 방열 동박에 무관한 신호 비아와 슬롯을 많이 내면 횡방향 열 확산이 약해집니다.

양산 DFM에서 확인할 공정 조건

후동박 PCB는 일반 동박보다 에칭 공차와 솔더 마스크 피복 조건이 까다로울 수 있습니다. 목표 선폭이 실제 제조 범위에 들어가는지, 열 비아를 충전할지 노출할지, 니켈 탭 패드의 평탄도와 접촉 면적을 어떻게 관리할지 미리 정해야 합니다. 고밀도 전력 보드의 비아·동박 조건은

HDI PCB 지식 센터의 기본 범위와 함께 확인할 수 있지만, 대전류 방열은 제품별 전류 경로와 별도로 검토해야 합니다.

익명화된 22.5 W 보조배터리 개선 사례

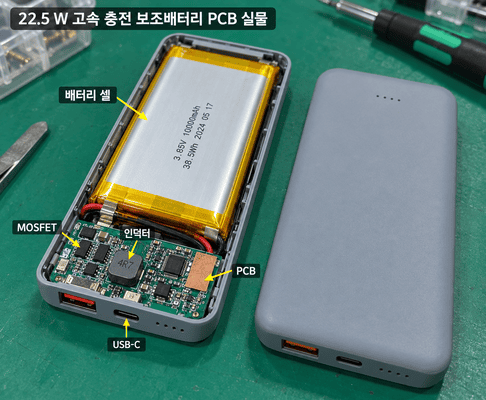

다음은 고객 정보와 측정 수치를 공개하지 않고, 22.5 W 양방향 고속 충전 보조배터리에서 반복되는 조건을 익명화한 사례입니다. 셀이나 보호 IC를 교체하지 않고 PCB만 수정하는 방향으로 검토했습니다.

수정 뒤에는 최대 출력, 충전 중, 방전 중, 케이스 조립 상태를 나눠 온도와 출력 강하를 확인해야 합니다. 국부 온도가 낮아져도 NTC 위치와 보호 로직에 따라 전체 출력 거동은 달라질 수 있습니다.

제작 전 요약과 PCBgogo DFM 검토

휴대용 보조배터리의 안전성과 고속 충전 요구에 맞춰 PCBgogo는 후동박 공정, 전 공정 품질관리, 신속한 납기를 기반으로 PCB 제작을 지원합니다.
공정 측면에서는 2 oz/3 oz 후동박(70 μm/105 μm)과 열 안정성이 우수한 고성능 기판을 제공해 대전류 경로의 전류 용량과 방열 여유를 확보할 수 있습니다. 정밀 도금과 동박 두께 검사를 통해 대전류 발열 위험을 공정 초기부터 관리합니다.
 납기와 품질관리 측면에서는 24시간 긴급 시제품 제작, 양산 주문의 일반적인 5~7일 리드타임, DHL 글로벌 배송을 지원합니다. 출하 전 AOI와 기능 검사를 진행하고, ISO 9001 및 UL 인증 공장 체계와 무료 DFM 검토를 통해 시제품 전에 설계 위험을 확인할 수 있습니다.
 비용 측면에서는 투명한 견적과 숨은 비용 없는 구조를 지향하며, 규모화된 생산 역량으로 안전성과 비용 관리 사이의 균형을 지원합니다. 안전성과 고속 충전을 동시에 추구하는 보조배터리 기업이라면, 대전류 경로와 제작 조건을 사전에 구체적으로 협의하는 것이 좋습니다.

PCBgogo는 보조배터리 PCB의 동박, 대전류 경로, 비아, 패드와 조립 조건을 제작 전에 검토할 수 있습니다.

온라인 거버 뷰어로 전력 구역의 층별 동박과 비아를 먼저 확인한 뒤, 니켈 탭·전력 부품 실장 조건은 PCB 조립 서비스 자료와 함께 검토해 보세요.

부록: 보조배터리 PCB 고전류·방열 자가 점검 체크리스트

• 최대 출력 전류와 허용 온도 상승에 맞는 동박 중량을 검토했다.

• 충·방전 주 경로가 짧고 연속적이며 갑작스러운 병목이 없다.

• 층 전환에 병렬 비아를 사용하고 한 개 비아에 대전류가 집중되지 않는다.

• MOS·전력 IC의 열 패드와 열 비아가 연속 동박 방열 경로로 이어진다.

• 대전력 열원이 한 구역에 과도하게 밀집하지 않는다.

• 방열 동박이 불필요한 신호 비아·슬롯으로 조각나지 않는다.

• 후동박·비아·니켈 탭 패드 조건을 DFM 범위에서 확인했다.
