QFN PCB 설계 체크리스트: 패드·방열패드·리플로우 불량 예방

QFN은 납땜 부족뿐 아니라 솔더량이 지나치게 많아도 불량이 생길 수 있습니다.

하부 방열패드의 솔더 페이스트가 과도하면 리플로우 중 칩이 들려 외곽 핀이 오픈될 수 있습니다. 반대로 EPAD 아래 열린 비아는 용융 솔더를 흡수해 보이드를 키우고 접지와 방열을 저하시킬 수 있습니다.

두 결함 모두 AOI만으로 확인하기 어렵습니다. QFN 패드, 방열 비아·스텐실, 리플로우 조립의 투판 전 점검 항목을 살펴봅니다.

QFN에서 먼저 관리할 두 가지 결함

접합부가 칩 밑면에 있어 내부 결함은 AOI만으로 보기 어렵습니다. X-ray로 들뜸·솔더 분포·보이드를 확인하고 필요하면 단면 분석을 합니다.

칩 들뜸: EPAD 솔더가 많으면 칩이 올라가 외곽 리드 접합이 불안정해질 수 있습니다.

EPAD 보이드: 열린 비아로 솔더가 빠지거나 넓은 일체형 개구에 플럭스 가스가 갇히면 보이드가 늘 수 있습니다.

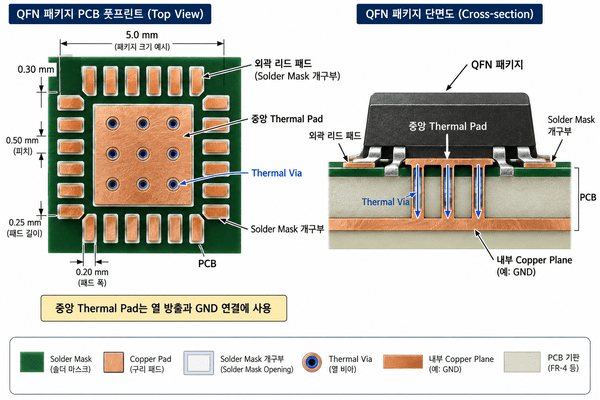

외곽 핀 패드 설계

패드 치수는 데이터시트를 우선합니다. 칩 바깥쪽 연장량은 한쪽당 0.2~0.5 mm로 하고 끝을 둥글게 처리할 수 있습니다. 0.4 mm 피치 QFN은 브리지 방지를 위해 0.2~0.25 mm, 웨터블 플랭크 QFN은 측면 필렛의 육안 검사를 위해 0.4~0.5 mm를 검토합니다. 이는 바깥쪽 연장량이며, 안쪽은 보통 약 0.05 mm만 연장합니다. 방향을 구분하고 최종 치수는 데이터시트와 공정으로 확인하세요.

0.5 mm 피치는 인접 패드 간 브리지를 검토하고, 스텐실 개구 축소는 패드와 솔더량에 따라 정합니다.

외곽 핀과 EPAD 사이에는 간격을 두고 배선·비아를 피합니다. 솔더마스크 댐은 제조사 최소 가공 폭을 확인합니다.

EPAD와 열 비아 설계

EPAD 크기는 데이터시트 권장값을 따릅니다. 구리 면적을 무조건 키우지 말고 방열과 솔더량을 함께 검토합니다.

열 비아가 열려 있으면 솔더가 유입될 수 있습니다. 비아 인 패드는 수지 충전·동도금 평탄화 등 막음 공정을 지정하고, 텐팅 적합성은 홀 크기와 공정으로 확인합니다.

0.3 mm는 참고값입니다. 비아 치수와 간격은 열·전기 요구 및 제조 능력에 맞춥니다.

스텐실 개구로 솔더량 제어

EPAD 스텐실은 전면 개구보다 2×2·3×3 분할을 검토해 솔더량과 가스 배출을 관리합니다.

개구율 50~75%, 분할 간격 0.2~0.3 mm는 초기 참고값이며 패키지·스텐실·페이스트에 맞춰 조정합니다.

EPAD 인쇄량이 외곽 핀을 밀지 않는지 확인합니다. 0.5 mm 피치 스텐실 두께도 인쇄 평가 후 정합니다.

리플로우 및 검사 기준

리플로우는 페이스트 권장 조건과 부품 내열 한계를 따르고, 플럭스 배출 시간을 확보해 실제 보드로 검증합니다.

EPAD를 X-ray 검사하고 보이드 기준을 문서화합니다. 25%를 보편적 IPC 한계로 단정하지 말고 적용 규격·고객 요구·측정법을 확인합니다.

투판 전 최종 체크리스트

• 외곽 패드와 EPAD의 간격·패턴을 데이터시트와 대조했는가?

• EPAD 아래 비아의 막음 방식과 제조 가능성을 확인했는가?

• 스텐실 개구가 분할되어 있고 인쇄량을 검증했는가?

• 0.5 mm 피치 패드의 브리지·솔더마스크 가공성을 확인했는가?

• X-ray 검사와 보이드 합격 기준을 문서에 명시했는가?

자주 발생하는 설계 실수

EPAD 스텐실을 전면 개방하면 솔더 과다로 칩이 들릴 수 있습니다. 분할 개구와 인쇄량을 함께 조정하세요.

열 비아를 열어 두면 솔더 유입과 보이드가 늘 수 있습니다. 적합한 막음 공정을 지정하고 샘플로 확인하세요.

외곽 핀과 EPAD 사이로 배선하면 하부 단락 위험이 생깁니다. 해당 영역은 배선 금지 구역으로 관리하세요.

자주 묻는 질문

QFN EPAD의 열 비아는 반드시 플러깅해야 하나요?

열 비아의 솔더 유입을 막도록 플러깅·수지 충전 등 적합한 공정을 지정하고 제조사와 확인하세요.

0.5 mm 피치 QFN 스텐실 두께는 얼마가 적당한가요?

일률적인 값은 없습니다. 최소 개구와 솔더량을 고려해 조립업체와 정하고 인쇄 샘플로 검증하세요.

EPAD 스텐실 개구율은 반드시 50~75%여야 하나요?

고정 규격은 아닙니다. 초기 참고값으로 삼고 분할 개구, 페이스트와 X-ray 결과에 따라 조정하세요.

리플로우 중 QFN 칩이 기울거나 들리는 주요 원인은 무엇인가요?

EPAD와 외곽 패드의 솔더량 불균형 등이 원인입니다. 인쇄 상태와 리플로우 후 X-ray를 확인하세요.

QFN EPAD 보이드는 IPC 기준 몇 퍼센트까지 허용되나요?

단일 허용률은 없습니다. 적용 규격, 고객 요구와 측정 방법으로 합격 기준을 정하세요.

실무 요약

QFN 불량 예방을 위해 외곽 패드, EPAD 솔더량, 열 비아, 스텐실과 리플로우를 함께 점검하세요. 투판 전 제조 가능성을 확인하고 샘플 X-ray로 기준을 확정합니다.
