소형 IoT HDI 전환 판단 5단계 체크리스트

서론：소형 IoT 기기 개발 중 기판 크기 문제로 HDI 전환을 고민하는 개발팀이 많습니다. 하지만 큰 검토 없이 HDI를 선택하면 소량 샘플 단계에서 비용 폭등, 수율 저하, 납기 지연을 겪을 수 있습니다. 이 글은 해외 하드웨어 업계에서 널리 사용하는 HDI 전환 평가 5단계 체크리스트를 소형 IoT 소량 프로토타입 환경에 맞춰 정리한 것입니다.

처음부터 HDI가 필요한지 판단하는 기준은 이전 글인 HDI 선택 가이드에서 먼저 확인할 수 있습니다. 이번 글은 그다음 단계인 실무 검증 절차에 초점을 둡니다.

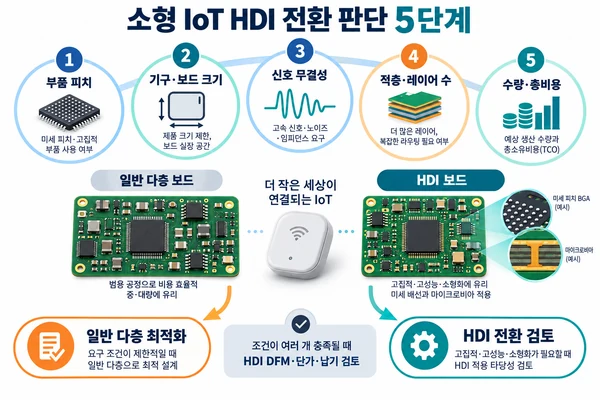

HDI 전환 검토는 어떤 순서로 진행해야 할까요?

1단계: 부품 패키지와 핀 피치를 검토했나요?

가장 먼저 확인할 것은 주요 IC의 핀 피치입니다. AP, MCU, 통신 모듈, 센서 허브가 BGA 또는 WLCSP 패키지를 사용하고, 핀 피치가 0.4 mm 이하라면 일반 비아로 회로를 인출하는 공간이 부족할 수 있습니다. 핀 개수가 많고 볼 배열이 조밀할수록 Fan-out 경로가 제한됩니다.

해석

이 조건에 해당하면 HDI 검토가 필요합니다. 다만 바로 HDI를 확정하기보다 부품 패키지를 한 단계 큰 타입으로 바꾸거나 핀맵을 재검토해 일반 다층 PCB로 해결 가능한지 먼저 확인해야 합니다.

2단계: 기구물 제약과 보드 크기를 확인했나요?

두 번째는 Form Factor입니다. 배터리, 센서, 안테나, 커넥터 위치 때문에 보드 면적이 극도로 제한되는지 확인해야 합니다. 제품 외경이나 두께 제한 때문에 기존 PCB 면적을 약 30% 이상 줄여야 하거나, 양면 실장과 Via-in-Pad 검토가 필요한 경우라면 HDI 후보가 될 수 있습니다.

해석

공간 제약이 극심하다면 microvia를 사용하는 HDI를 검토해 볼 수 있습니다. 그래도 먼저 레이아웃 최적화, 부품 위치 변경, 하우징 일부 완화로 공간을 확보할 수 있는지 확인하는 것이 좋습니다.

3단계: 신호 무결성과 고주파 특성을 검증했나요?

세 번째는 신호 품질입니다. 5G, Wi-Fi 6, BLE, LPDDR 같은 고속·고주파 신호가 들어가면 일반 Via의 스텁 때문에 신호 왜곡과 손실이 커질 수 있습니다. 안테나 매칭 라인이나 임피던스 제어 라인의 Routing 공간이 매우 협소한 경우도 함께 확인해야 합니다.

해석

HDI는 Via의 길이와 크기를 줄여 노이즈를 낮추고 신호 경로를 짧게 만들 수 있습니다. 그러나 모든 고속 신호가 HDI를 요구하는 것은 아닙니다. 일반 다층 PCB에서도 임피던스 제어와 적절한 스택업으로 신호 품질을 확보할 수 있는지 먼저 검토하세요.

4단계: 적층 구조와 레이어 수를 검토했나요?

네 번째는 Layer Count와 Stack-up입니다. 일반 관통 비아 방식 때문에 신호선이 꼬이고 우회 경로가 길어져 8레이어 이상으로 늘어나는 경우가 있습니다. 이때 4~6레이어 HDI, 예를 들어 1+N+1 구조로 전환하면 두께와 배선 경로를 줄이는 데 도움이 될 수 있습니다.

해석

레이어 수 절감은 매력적이지만 소량 샘플에서는 양산만큼 비용 절감 효과가 크지 않을 수 있습니다. 따라서 레이어 수가 줄어드는 효과와 HDI 추가 공정 비용을 함께 비교해야 합니다.

5단계: 수량과 총 소유 비용을 평가했나요?

마지막은 TCO입니다. HDI는 일반 PCB 대비 초기 개발비와 단위판 단가가 높아질 수 있습니다. 일반 대표 참고값으로 약 20~40% 비용 상승이 언급되지만, 실제 차이는 레이어 수, 비아 구조, 수량, 재료, 검사 조건에 따라 달라집니다.

해석

양산 수량이 충분하면 HDI의 공간 절감과 성능 장점이 비용을 상쇄할 수 있습니다. 반대로 소량 샘플 프로토타입에서는 단가 부담이 커지므로 예산과 일정 안에서 감당 가능한지 꼼꼼히 평가해야 합니다.

HDI DFM 설계 규칙은 언제 검토해야 할까요?

현재 레이아웃이 미세 비아, 라인/스페이스, 패드 크기, 비아 구조 기준에 맞는지 확인해야 합니다. 관련 설계 관점은 HDI DFM 검토 자료를 참고할 수 있습니다.

HDI는 Gerber를 제출한 뒤에야 문제가 드러나면 수정 범위가 커집니다. 미세 비아 위치, 패드와 비아 간격, 레이저 드릴 가능 영역, 적층 구조를 사전에 확인해야 합니다. 특히 소형 IoT 보드는 안테나, 배터리, 센서 위치가 고정되는 경우가 많아 후반 수정이 어렵습니다.

체크 질문

현재 레이아웃이 HDI 제조 규칙에 맞나요? Gerber 제출 전에 DFM 검토를 받을 준비가 되어 있나요? 수정이 필요할 경우 부품 배치까지 다시 조정할 수 있나요?

5단계: 프로젝트 납기를 평가했나요?

마지막은 납기입니다. HDI 공정은 일반 다층 PCB보다 검토와 제작 단계가 늘어날 수 있습니다. 긴급 시제품이 필요한 프로젝트라면 HDI를 적용해 크기를 줄이는 이점보다 일정 지연이 더 큰 문제가 될 수 있습니다. 제품 데모, 투자 발표, 고객 테스트 일정이 정해져 있다면 특히 주의해야 합니다.

체크 질문

HDI 제작 리드타임이 프로젝트 일정 안에 들어오나요? 크기를 조금 키우고 일반 다층 PCB로 빠르게 검증하는 대안이 있나요? 납기가 가장 중요한 샘플이라면 전환 시점을 다음 리비전으로 미루는 것도 방법입니다.

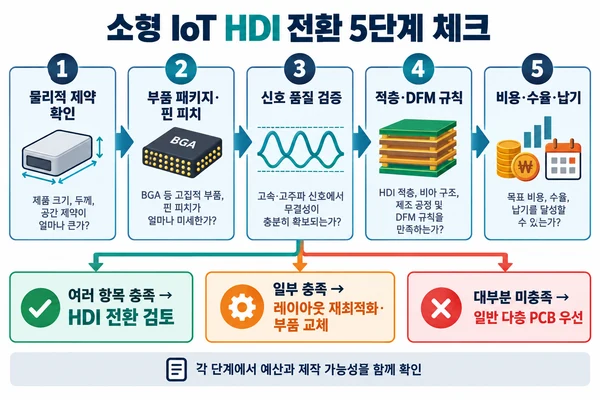

최종 체크리스트는 어떻게 사용하나요?

체크 결과에 따라 어떻게 행동해야 할까요?

체크리스트는 HDI 적용을 결정하는 도구가 아니라, 불필요한 적용을 걸러내는 도구입니다. 대부분의 항목이 충족되면 HDI 전환을 검토하고, 그렇지 않다면 일반 다층 PCB에서 외형, 부품, 레이어 수를 다시 조정하는 편이 프로젝트 리스크를 줄입니다.

자주 묻는 질문(FAQ)

Q1. 5단계 체크 중 일부만 만족해도 HDI로 전환해도 괜찮나요?

A1. 일부만 만족한다면 바로 전환하기보다 어떤 항목이 병목인지 먼저 확인해야 합니다. 물리적 크기와 미세 피치 BGA가 모두 문제라면 HDI 검토 가치가 높지만, 단순히 배치가 조금 빡빡한 정도라면 일반 다층 PCB 최적화가 우선입니다.

Q2. 소량 샘플일 때 HDI DFM 검토를 먼저 받아야 하나요?

A2. HDI로 진행할 가능성이 높다면 견적 전 검토를 권장합니다. 소량이라도 미세 비아, 패드 간격, 적층 구조가 맞지 않으면 견적 후 수정이 발생해 일정이 더 늦어질 수 있습니다.

Q3. HDI 전환을 포기하고 기판 사이즈를 약간 키워도 되나요?

A3. 제품 하우징, 안테나 성능, 배터리 위치와 사용성에 영향이 없다면 좋은 대안이 될 수 있습니다. 소량 시제품 단계에서는 1~2 mm 외형 완화가 비용과 납기를 크게 줄이는 경우도 있습니다.

Q4. HDI 전환 전에 일반 다층 PCB로 먼저 검증해도 괜찮나요?

A4. 가능합니다. 기능 검증이 우선이고 최종 소형화가 아직 확정되지 않았다면 일반 다층 PCB로 1차 검증 후 다음 리비전에서 HDI로 전환하는 단계적 방식이 더 안전할 수 있습니다.

Q5. PCBgogo에서 HDI 제작 가능 여부를 어떻게 문의하면 좋나요?

A5. Gerber, 스택업, BGA 피치, 목표 보드 크기, 수량, 납기 요구를 함께 전달하면 HDI 가능성과 일반 다층 대안을 나누어 검토하는 데 도움이 됩니다.

5단계 체크리스트를 모두 완료했나요?

HDI 전환이 적합하다고 판단되면 HDI 제작 조건을 정리해 견적 문의를 진행할 수 있습니다. 반대로 HDI 전환이 어렵다면 일반 다층 PCB 견적 계산기로 비용과 납기를 먼저 확인하는 것이 좋습니다.
