스마트워치 PCB 스택업 설계：초박형 기판 선택 기준 가이드

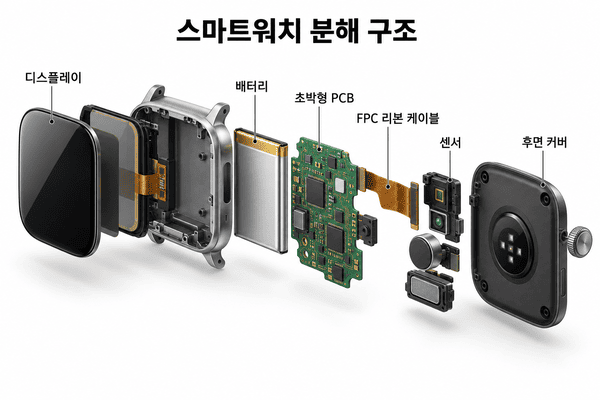

서론：스마트워치 내부 공간에서는 두께가 다른 조건보다 먼저 설계를 제한합니다. 메인보드는 배터리, 디스플레이, 센서 사이에 끼여 있어 초박형 PCB를 선택하게 되지만, 그 대가는 양산에서 드러나는 경우가 많습니다. 샘플 디버깅은 정상인데 SMT 리플로우 뒤에는 보드 휨, 임피던스 변동, 조립 압력에 따른 내층 미세 균열이 나타나면서 수율이 떨어질 수 있습니다.

문제는 단순히 ‘더 얇게’ 만든 데 있지 않습니다. 두께만 줄이는 과정에서 적층 균형과 재료 성능을 희생하면 열·기계 신뢰성을 함께 잃을 수 있습니다. 이 글에서는 실제 제작으로 이어질 수 있는 스택업 설계 논리, 초박형 기판 선택 기준, 양산 DFM 관리 포인트와 개선 사례를 정리합니다.

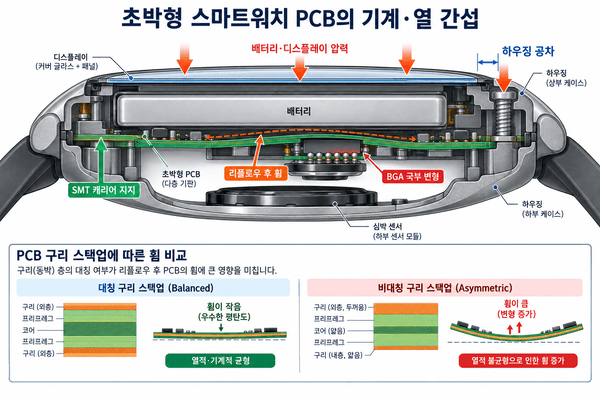

스마트워치 초박형 PCB에서 불량이 생기는 근본 원인

초박형 기판의 불량은 한 가지 공정에서만 생기지 않습니다. 재료, 적층, 압합, 조립, 하우징 압력이 겹치며 샘플 단계에서는 재현이 어려운 숨은 불량이 만들어집니다.

• 초박형 기재의 한계: 코어와 PP의 Tg 또는 수지계가 리플로우·열 사이클 조건에 맞지 않으면, 얇은 상태에서 휨과 치수 변화를 더 크게 보일 수 있습니다.

• 비대칭 적층: 상·하부의 동박 중량과 면적이 맞지 않으면 내부 응력이 상쇄되지 않습니다. 결과적으로 휨·비틀림뿐 아니라 유전체 두께 변화에 따른 임피던스 편차가 커질 수 있습니다.

• 양산 공정의 2차 위험: 얇은 보드는 압합, 드릴, 리플로우, 분판, 하우징 조립에서 쉽게 변형됩니다. 조립 압력이 더해진 뒤 내층 미세 균열이 나타나는 경우는 시제품 몇 장만으로 놓치기 쉽습니다.

초박형 기판 재료를 고르는 실무 기준

재료 선택의 출발점은 ‘가장 얇은 코어를 구할 수 있는가’가 아니라, 해당 두께에서 반복 열 이력과 조립 응력을 견딜 수 있는가입니다. 일반 FR-4, 고 Tg FR-4, 고신뢰성 초박형 적층은 제품 구조와 공정 창에 따라 달리 판단해야 합니다.

• Tg 수치만으로 재료를 확정하지 않습니다. 수지계, Z축 열팽창, 수분 흡수, 동박 조합과 실제 리플로우 횟수를 같이 봐야 합니다.

• 0.05~0.10 mm급 코어처럼 극도로 얇은 재료는 구조 높이를 줄이는 데 유리하지만, 조립용 캐리어와 패널 조건까지 포함해 검토하지 않으면 오히려 수율 비용이 커질 수 있습니다.

• 고 Tg FR-4가 항상 필수는 아닙니다. 그러나 다회 무연 리플로우, 열 사이클, 얇은 보드와 빽빽한 실장이 겹치는 스마트워치 구조에서는 보수적인 재료 검토가 필요합니다.

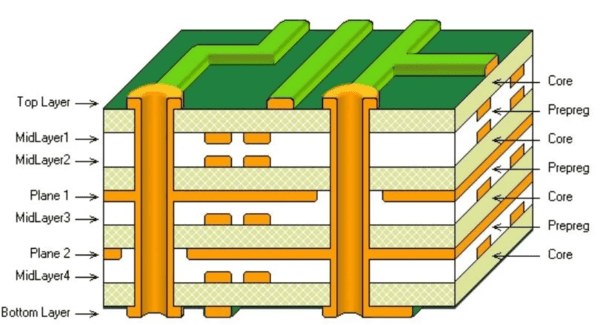

스택업 설계와 임피던스 제어의 핵심

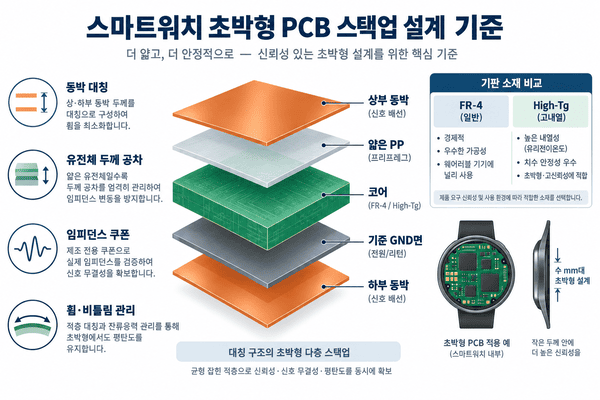

스마트 워치 PCB 스택업은 층수만 정하는 문서가 아닙니다. 동박 중량, 코어와 PP 두께, 기준면, 비아 구조, 임피던스 목표를 한 번에 고정하는 제조 기준입니다. 초박형 보드에서는 아주 작은 압합 편차도 유전체 두께 비율에서 크게 보일 수 있습니다.

• 균형 적층은 상·하부의 동박 중량만 맞추는 작업이 아닙니다. 넓은 접지면, 전원면, 고밀도 배선 구역의 면적 차이도 함께 봐야 하며, 한쪽 면에만 큰 동박이 몰리면 열 이력 뒤 휨이 커질 수 있습니다.

• 임피던스 공차는 모든 신호에 같은 수치를 일괄 적용하지 않습니다. 일반적인 제어 신호는 ±10%를 검토 기준으로 쓰는 경우가 많지만, 고속·RF 등 중요한 경로는 ±5%처럼 더 엄격한 목표를 제조사와 사전에 합의해야 합니다.

• 0.75%는 IPC-6012 계열의 일부 적용 문서에서 볼 수 있는 휨·비틀림 참고값입니다. IPC-6012 자체는 경성 PCB 성능 사양의 기반 표준이며 ‘웨어러블 전용 등급’을 뜻하지 않습니다. 따라서 스마트워치 프로젝트에서는 리플로우 횟수, 측정 조건, 패널 상태를 포함한 자체 수용 기준을 발주 문서에 명확히 써야 합니다.

미세 비아가 필요한 초박형 고밀도 구조는

HDI PCB 지식 센터의 기본 제작 범위를 참고할 수 있습니다. 다만 HDI 적용 자체가 휨 문제를 해결하지는 않으므로, 비아 구조와 균형 적층을 함께 검토해야 합니다.

양산 DFM과 공정 관리 포인트

얇은 보드는 설계가 맞아도 생산 중 잡는 방식이 다르면 결과가 달라집니다. 특히 패널 크기, 레일, 분판 방식, SMT 캐리어, 리플로우 프로파일은 보드가 받는 기계·열 응력을 좌우합니다.

• 압합·드릴: 최소 유전체 두께와 비아 구조가 실제 압합·드릴 조건에서 안정적인지 확인합니다. 초박형 코어에서는 드릴과 가공 취급 과정의 변형도 고려해야 합니다.

• 패널·분판: V-컷은 얇은 보드에 비틀림과 내층 응력을 줄 수 있습니다. 제품 구조에 따라 우편표 구멍 방식, 레일 위치, 분판 지그를 검토하고 단품을 무리하게 꺾지 않도록 계획합니다.

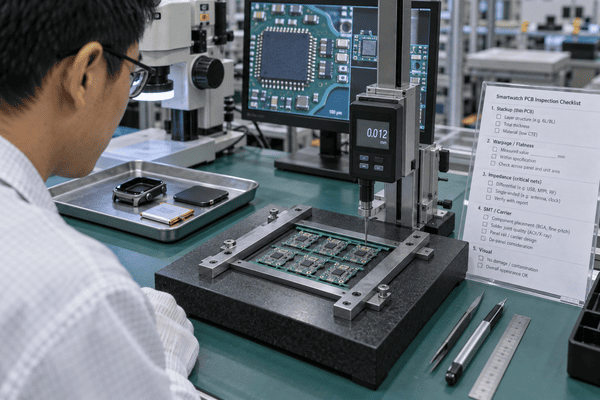

• SMT 리플로우: 얇은 보드는 전용 캐리어나 서포트 지그 없이 통과시키면 처짐과 위치 편차가 커질 수 있습니다. 리플로우 전후의 휨 측정과 BGA·미세 패드 영역의 실장 상태를 함께 확인합니다.

• 하우징 조립: 보드가 정상으로 보여도 배터리·디스플레이·나사 체결 압력이 더해진 뒤 내층 균열이나 접합 불량이 나타날 수 있습니다. 완성품 상태의 압력 조건까지 검증 계획에 넣어야 합니다.

스마트워치 프로젝트 개선 사례: 얇게 만든 보드를 다시 안정화한 과정

고객 정보와 원본 측정값을 공개할 수 없어, 아래는 초박형 스마트워치 프로젝트에서 자주 반복되는 조건을 익명화한 대표 개선 예시입니다. 수치는 모든 제품에 적용되는 보증값이 아니라, 사양 협의와 검증 목표를 세울 때 참고할 수 있는 예시입니다.

초기 문제

초기 설계는 전체 두께를 줄이기 위해 매우 얇은 기재를 우선 선택했고, 상·하부 동박 면적이 크게 다른 적층을 사용했습니다. SMT 리플로우 뒤 보드 휨으로 미세 패드 부품의 위치가 흔들렸고, 샘플 몇 장에서는 나타나지 않던 불량이 패널 단위에서 늘어났습니다.

개선 조치

고신뢰성 재료 조건을 다시 검토하고, 상·하부 동박 배치와 중량을 균형에 가깝게 조정했습니다. 동시에 패널 레일, SMT 캐리어, 리플로우 조건을 수정하고, BGA 팬아웃·비아·절연 두께를 포함한 DFM 검토 시점을 앞당겼습니다.

개선 목표와 확인 방식

요약 및 제작 전 검토

스마트워치 초박형 PCB는 얇은 기판 하나를 고르는 문제가 아닙니다. 적합한 재료, 균형 적층, 양산 DFM이라는 세 조건을 함께 만족해야 리플로우 후 휨, 임피던스 변동, 조립 압력 불량을 줄일 수 있습니다. 설계가 끝난 뒤가 아니라 스택업을 정하는 시점에 제조·조립 조건을 같이 확인하는 것이 가장 비용이 적게 드는 방법입니다.

PCBgogo는 초박형 다층 PCB와 소형 웨어러블 보드의 제작 가능 범위, 적층·비아·패널 조건을 견적 전에 검토할 수 있도록 지원합니다. 조립 영향까지 함께 봐야 하는 프로젝트는

PCB 조립 서비스의 제출 자료와 실장 조건을 함께 확인한 뒤 진행하는 편이 안전합니다.

PCBgogo - 초박형 PCB 스택업 사전 검토
스택업, 비아, 패널, SMT 조건을 견적 전에 함께 확인해 얇은 보드의 양산 리스크를 줄일 수 있습니다.PCB 견적 확인 >이메일 문의하기 >

부록: 설계 자가 점검 체크리스트

• 목표 완성 두께에 코어·PP·동박·솔더 마스크·실장 높이·하우징 공차를 모두 반영했다.

• 상·하부 동박 중량과 넓은 동박 면적이 과도하게 비대칭이지 않은지 확인했다.

• Tg, 수지계, 반복 리플로우 조건을 실제 조립 시나리오에 맞춰 확인했다.

• 임피던스 목표와 측정 조건, 쿠폰 필요 여부를 제조사와 합의했다.

• 비아 구조와 유전체 두께가 압합·드릴·HDI 공정 범위에 맞는지 검토했다.

• 패널 레일, 분판 방식, SMT 캐리어로 인한 얇은 보드의 응력을 평가했다.

• 리플로우 전후 및 하우징 조립 후 휨·비틀림과 실장 상태를 검증할 계획을 세웠다.

자주 묻는 질문(FAQ)

Q1：스마트워치 PCB는 가장 얇게 어느 정도까지 만들 수 있나요?

A1. 통일된 최저 두께는 없습니다. 코어 재료, 층수, BGA와 미세 부품, 비아 구조, SMT 공정, 하우징 강성이 함께 제한합니다. 극단적으로 얇게 만드는 것보다 조립 후 신뢰성을 먼저 확인해야 합니다.

Q2：초박형 PCB에서 임피던스 오차가 커지는 이유는 무엇인가요?

A2. 얇은 PP 유전체는 압합 공정의 작은 편차에도 두께 비율 변화가 크게 나타납니다. 여기에 보드 휨이 더해지면 도체와 기준면의 상대 위치가 달라져 임피던스 편차가 생길 수 있습니다. 균형 적층과 압합 공정 창 관리가 함께 필요합니다.

Q3：스마트워치에는 반드시 고 Tg 기판을 써야 하나요?

A3. 절대 규칙은 아닙니다. 제품의 열 조건, 리플로우 횟수, 두께, 기구 응력에 따라 판단합니다. 다만 반복 무연 리플로우와 열 사이클, 얇은 보드·고밀도 실장이 겹치면 고 Tg 재료를 포함한 보수적인 검토가 일반적으로 유리합니다.

Q4：초박형 PCB에서 BGA를 쓸 때 추가로 무엇을 봐야 하나요?

A4. 얇은 보드는 BGA 영역에서 국부 휨이 생기면 솔더 접합에 영향을 줄 수 있습니다. 균형 적층 외에도 팬아웃 비아, 패널 지지, SMT 캐리어, 리플로우 후 실장 상태를 DFM 단계에서 함께 검토해야 합니다.

Q5：스마트워치 초박형 PCB의 패널과 분판에서 주의할 점은 무엇인가요?

A5. 얇은 보드는 V-컷 분판 때 비틀림이나 내층 응력을 받기 쉽습니다. 제품 형상에 따라 우편표 구멍 연결, 레일, 분판 지그를 검토하고, SMT에서는 얇은 보드용 캐리어로 처짐을 줄이는 방법을 함께 확인해야 합니다.
