TWS 이어폰 HDI PCB 설계：초소형 고집적 레이아웃 가이드

서론：작은 크기와 전기능 집적은 TWS 이어폰에서 늘 가장 풀기 어려운 설계 충돌이었습니다. 이어폰 전체의 완성도는 결국 좁은 공간에 놓인 PCB 레이아웃에서 갈리는 경우가 많습니다. 배터리와 보드가 가까이 겹치면서 발열, 절연, 미세 단락, 셀 팽창에 따른 압박 같은 양산 위험도 함께 따라옵니다.

최근 AI 이어폰과 OWS 형태가 확산되면서 무선 이어폰 PCB의 설계 기준도 달라지고 있습니다. 더 얇은 보드, 더 높은 집적도, 더 엄격한 RF 임피던스 관리가 필요해졌습니다. 이제 고집적 설계는 단순한 선택이 아니라 제품 경쟁력과 직결되는 조건입니다. 이 글에서는 TWS/OWS의 초소형 PCB에서 어떤 제약이 먼저 생기는지, HDI·초소형 부품·리지드-플렉스를 언제 검토해야 하는지, 그리고 양산 전에 무엇을 확인해야 하는지 정리합니다.

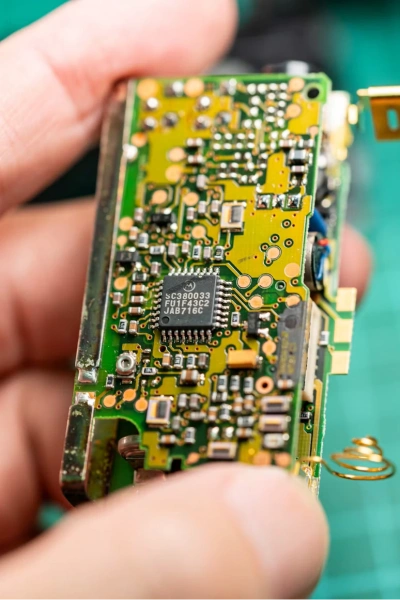

신세대 무선 이어폰 PCB가 마주하는 설계 과제

이어버드용 PCB는 작은 면적에 블루투스 SoC, ANC MEMS 마이크, 터치, 배터리 관리, 센서와 충전 회로를 함께 담아야 합니다. 대표적인 소형 구조에서는 약 15 x 8 mm 이하의 영역을 목표로 하는 경우도 있어, 치수는 보편 규격이 아니라 구조·배터리·스피커 형상에 따라 정해져야 합니다.

• 물리 공간 제약: 인이어 캐비티와 OWS 이어훅에는 PCB, 배터리, 스피커, 마이크, 충전 접점이 함께 들어갑니다. 대표적인 소형 구조는 약 15 x 8 mm 이하를 목표로 하기도 하지만, 실제 치수는 기구물 기준으로 확정해야 합니다.

• 기능과 신호의 공존: 블루투스 SoC, ANC MEMS 마이크, 터치, 배터리 관리, 센서가 모이면 미약한 아날로그 오디오와 2.4 GHz RF, 충전·방전 전류가 서로 영향을 줄 수 있습니다.

• 기계·열 안전: 배터리 인접 구역의 절연과 팽창 여유, 반복 응력이 걸리는 리지드-플렉스 굴곡부, 이어버드 내부의 방열 면적을 함께 검토해야 합니다. 실제 케이스 안에서는 배터리와 안테나가 가까워져 RF 튜닝을 다시 하는 경우도 있습니다.

일반 PCB만으로 해결하기 어려운 병목

일반 2~4층 PCB가 모든 TWS에 부적합한 것은 아닙니다. 기본 기능의 보급형 구조, 넉넉한 케이스 체적, 미세 피치가 아닌 부품이라면 실용적인 선택일 수 있습니다. 다만 고집적 ANC·AI TWS나 OWS처럼 보드 면적과 두께가 동시에 제한되면 관통 비아와 제한된 층수만으로는 배선·분리·실장 조건이 충돌하기 쉽습니다.

• 관통 비아는 작은 보드에서 배선 면적을 크게 차지합니다. 일반 다층으로 우선 배치했을 때 BGA 팬아웃, RF 배치 금지 영역, 오디오·전원 분리, 배터리 절연 구역이 동시에 유지되는지 확인해야 합니다.

• 하나의 조건을 지키기 위해 보드가 지나치게 커지거나 층수가 과도하게 늘면 HDI 또는 리지드-플렉스 대안을 비교합니다. ‘4층이면 충분하다’는 경험칙을 고급 ANC 모델에 그대로 적용하면 외형과 착용감 문제가 뒤늦게 드러날 수 있지만, 단순 모델까지 HDI로 올리면 비용·DFM 리스크만 커집니다.

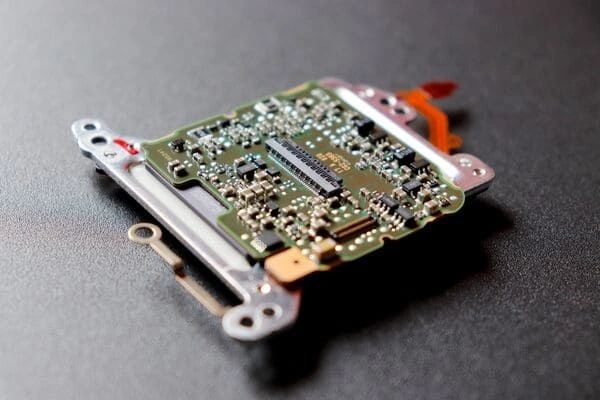

전기능 초소형화를 위한 세 가지 기술 경로

세 가지는 경쟁 관계라기보다 제품 구조에 따라 조합될 수 있는 선택지입니다. 아래 표에서 얻는 면적 이득뿐 아니라 조립·신뢰성 조건을 같이 비교해야 합니다.

HDI 경성 PCB

부품이 집중된 인이어 TWS에서 HDI를 검토할 때는 마이크로비아 구조, BGA 팬아웃, 적층과 임피던스 요구를 PCB 제조 가능 범위와 먼저 대조합니다.

HDI PCB 제작 역량은 미세 배선·레이저 드릴 등 제작 범위를 확인하는 출발점으로 활용할 수 있습니다.

미세 비아가 면적을 풀어 주더라도 2차 이상 빌드업이 자동으로 필요한 것은 아닙니다. 필요 이상의 고난도 구조는 샘플 비용과 공정 변동성을 키우므로, 일반 다층으로 대체 가능한 배치부터 비교해야 합니다.

초소형 부품·패키지

WLCSP·미세 BGA·01005/008004 수동부품은 회로도 단계에서 확정하지 말고 스텐실 개구, 실장 정밀도, AOI·X-ray 검사 가능 여부를 조립 조건과 함께 검토합니다. 부품 점유 면적을 줄일 수 있지만, 008004 부품을 넣어 공간을 얻은 뒤 조립 수율이 안정되지 않으면 양산 이점은 사라집니다.

리지드-플렉스 PCB

OWS처럼 다중 캐비티를 넘는 구조에서는 굴곡 반경·전이부·조립 조건을 도면에 명시해야 합니다. 굴곡부에는 부품·비아·패드를 두지 않는 원칙을 지켜야 하며, 그렇지 않으면 연결 커넥터를 줄인 이점보다 단선 리스크가 더 커질 수 있습니다.

리지드-플렉스 PCB의 제작 범위는 구조 조건과 함께 확인할 수 있습니다.

TWS와 OWS 고밀도 PCB 레이아웃 핵심

초소형 레이아웃에서는 RF, ANC 오디오, 배터리 영역을 ‘남는 공간’에 넣는 방식이 위험합니다. 각 영역의 금지 구역과 리턴 경로, 제조 한계를 먼저 고정한 뒤 신호와 부품을 채워야 합니다.

• RF·안테나: 안테나와 2.4 GHz 경로는 선택한 SoC·안테나의 제조사 권장 설계를 우선하고, 50 ohm 조건은 해당 적층과 선폭으로 확인합니다. 안테나 배치 금지 영역은 부품을 배치한 뒤 남는 공간이 아니라 레이아웃 시작점에서 확보해야 합니다.

• ANC 마이크·오디오: 민감한 마이크 경로는 충전 전류·디지털 클록·RF 급전선과 길게 평행으로 가지 않게 하고, 접지 참조와 가드 배치를 검토합니다. 리턴 경로 없이 긴 병렬 구간이 생기면 블루투스 송신 버스트와 동기된 바닥 잡음이나 ANC 편차가 나타날 수 있습니다.

• 배터리 절연: 배터리와 겹치거나 인접한 구역에는 노출 동, 불필요한 비아, 날카로운 패드 모서리를 두지 않고 절연과 셀 팽창 여유를 기구팀과 확인합니다. 배터리 위쪽의 미세 비아나 노출 동으로 인한 자가 방전·미세 단락은 재현이 어려우므로 초기 배치 금지 영역으로 관리하는 편이 안전합니다.

• 마이크로비아·BGA: 마이크로비아와 패드 내 비아는 필요한 위치만 사용하고 채움·도금·마스크 조건을 거버 파일 제출 전에 DFM으로 검토합니다. 제작 한계를 넘는 비아 구조는 DFM 반려나 BGA 솔더 문제로 이어질 수 있습니다.

다음 세대 이어폰 PCB에서 자주 생기는 설계 오해

다음 표는 기능 구현을 서두를 때 흔히 생기는 ‘시제품은 동작하지만 양산에서 문제 되는’ 실수를 정리한 것입니다.

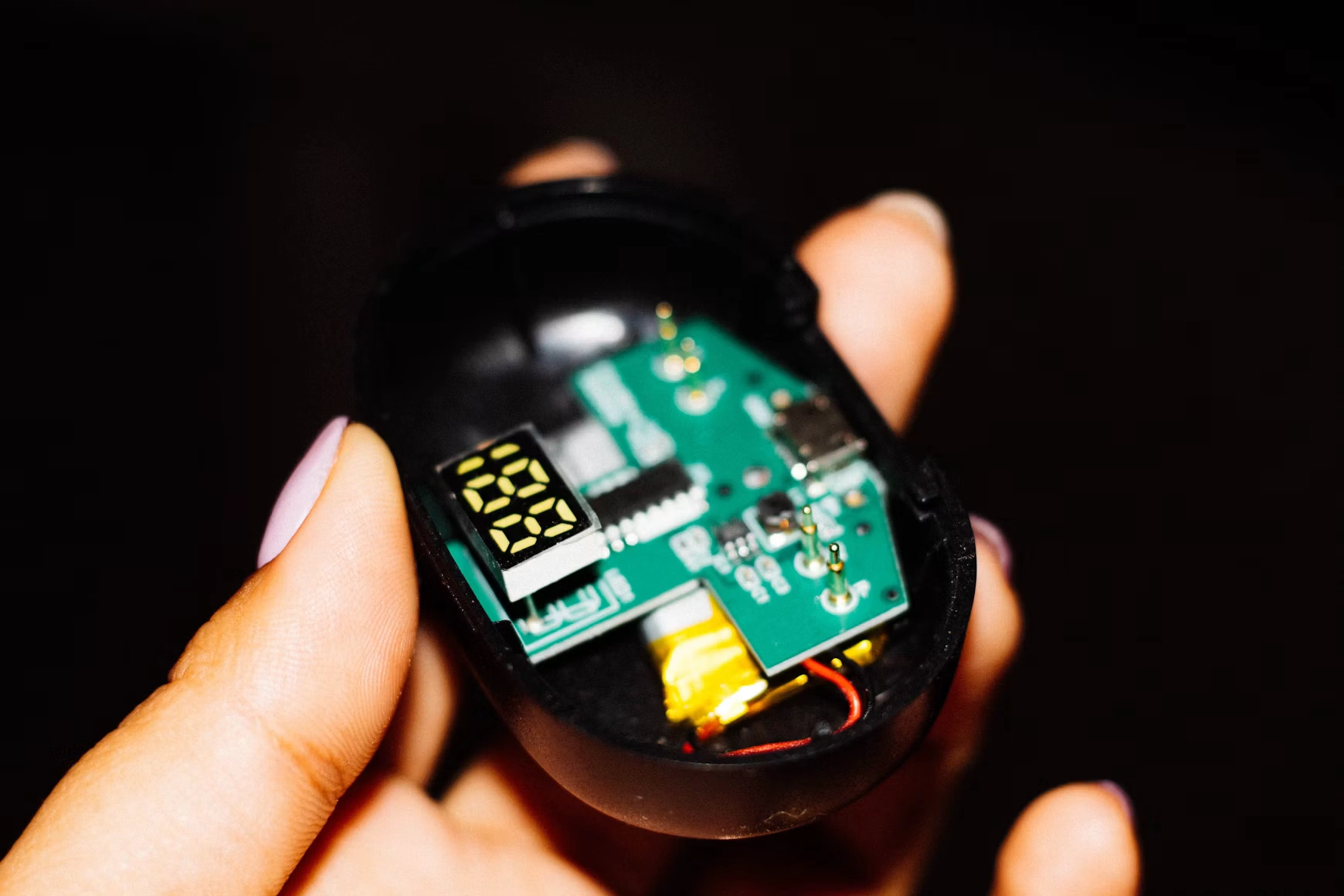

PCBgogo 무선 이어폰 PCB 미니어처화의 실행 순서

PCBgogo는 이어폰에 필요한 기능이나 회로를 대신 결정하는 설계 대행 서비스는 제공하지 않습니다. 다만 이어폰 PCB 제조와 조립 관점에서, 설계팀이 선택한 HDI·리지드-플렉스·초소형 패키지 구조가 실제 제작 및 실장 조건에 맞는지 사전에 검토할 수 있습니다.

경제형 인이어 이어폰부터 ANC 노이즈 캔슬링, TWS·OWS 제품까지 구조적 제약에 맞춰 일반 다층 PCB, 2차 HDI 블라인드·매립 비아, 리지드-플렉스 방식을 비교할 수 있습니다. 필요 시 Shengyi S1141 등 고 Tg 소재, 정밀 임피던스 제어, 초소형 부품 실장 조건도 함께 확인합니다.

안전한 진행 순서는 먼저 기구, 배터리, RF 요구를 확정한 뒤 일반 다층·HDI·리지드-플렉스 중 적합한 구조를 판단하고, 거버 파일·BOM·실장 자료를 준비하는 것입니다. 이 과정에서 DFM 검토를 진행하면 미세 비아, 패드, 절연 구역, 초소형 패키지 실장 등 제작 전 확인이 필요한 조건을 조기에 파악해 시제품 검증과 양산 전환의 재작업 위험을 줄일 수 있습니다.

PCB 조립 서비스에서 초소형 패키지와 양면 실장 등 조립 범위를 확인한 뒤, 스텐실·실장·검사 조건을 견적 전에 검토할 수 있습니다.

PCBgogo - TWS·OWS 초소형 PCB 제작 조건 검토
기구·배터리·RF 요구를 정리한 뒤, HDI·리지드-플렉스·초소형 패키지의 DFM과 조립 조건을 견적 전에 확인하실 수 있습니다.  견적 계산하기 >이메일 문의하기 >

설계 자가 점검 체크리스트

아래 항목은 구조·RF·배터리·조립의 결정을 한 번에 점검하기 위한 리스트입니다. 체크가 남아 있다면 보드 크기를 더 줄이기보다 해당 조건을 먼저 확정하는 편이 재제작을 줄입니다.

☐ 초소형 패키지와 수동부품의 스텐실·실장·검사 가능성을 PCBA 조건과 대조했다.

☐ 리지드-플렉스의 실제 굴곡부에는 부품·패드·비아를 배치하지 않았다.

☐ 배터리 인접·중첩 영역에서 노출 동과 불필요한 비아를 제거하고 팽창 여유를 확인했다.

☐ ANC 마이크 경로가 RF·충전·클록 경로와 길게 병행하지 않도록 분리했다.

☐ 안테나 배치 금지 영역과 RF 50 ohm 조건을 선택한 적층 기준으로 확인했다.

☐ 제품 포지션에 맞춰 일반 다층, HDI, 리지드-플렉스 중 필요한 구조만 선택했다.

☐ PCB 외형과 완성 두께를 실제 하우징·배터리·스피커와 3D로 대조했다.

자주 묻는 질문(FAQ)

Q1：OWS 오픈형 이어폰은 반드시 리지드-플렉스 PCB를 써야 하나요?

A1. 아닙니다. 메인보드와 스피커·마이크 사이의 경로, 하우징 구조, 조립 공간을 보고 판단합니다. 연결부와 케이블이 들어갈 여유가 충분하면 다른 구조도 가능하지만, 다중 캐비티를 넘는 3D 경로가 필요하면 리지드-플렉스가 유리할 수 있습니다.

Q2：HDI PCB와 리지드-플렉스 PCB는 어떻게 선택하나요?

A2. 한 경성 보드 안의 배선 면적과 BGA 팬아웃이 병목이면 HDI를 먼저 검토합니다. 보드 사이를 접거나 다른 캐비티로 연결해야 하는 기구 병목이면 리지드-플렉스가 더 직접적인 해법일 수 있습니다. 두 조건이 겹치면 조합도 검토합니다.

Q3：TWS 이어폰 PCB는 최소 어느 크기까지 만들 수 있나요?

A3. 정답이 되는 보편 치수는 없습니다. 배터리, 안테나, 스피커·마이크, 충전 접점, 케이스 공차가 함께 정하므로, 보드만 독립적으로 최소화하면 조립과 RF 문제가 생길 수 있습니다.

Q4：ANC 이어폰 PCB에서 가장 흔한 신호 간섭은 무엇인가요?

A4. 마이크 아날로그 경로가 RF 송신 경로나 충전·클록 노이즈와 가까워 생기는 바닥 잡음과 성능 편차가 대표적입니다. 실제 하우징·배터리 상태에서 RF와 오디오를 함께 확인해야 합니다.

Q5：AI 음성 처리가 추가되면 레이아웃에서 무엇을 더 봐야 하나요?

A5. 처리 기능 증가로 SoC·메모리·전원 피크와 열이 늘 수 있습니다. AI라는 명칭만으로 HDI를 정하지 말고, 추가 부품의 피치·면적·전류·열과 안테나·배터리 거리의 변화를 다시 배치 검토해야 합니다.
