Wi-Fi 소형 기판용 유전체·스택업 검토 5단계

서론：소형 IoT Wi-Fi 시제품을 디버깅하다 보면 안테나 매칭과 RF 회로를 여러 번 손봐도 수신 감도가 낮고 전송 속도가 들쭉날쭉한 경우가 있습니다. 같은 설계인데도 보드마다 통신 거리가 달라지면 칩이나 안테나부터 의심하기 쉽습니다. 하지만 원인은 의외로 기판 재료와 스택업에 숨어 있을 수 있습니다.

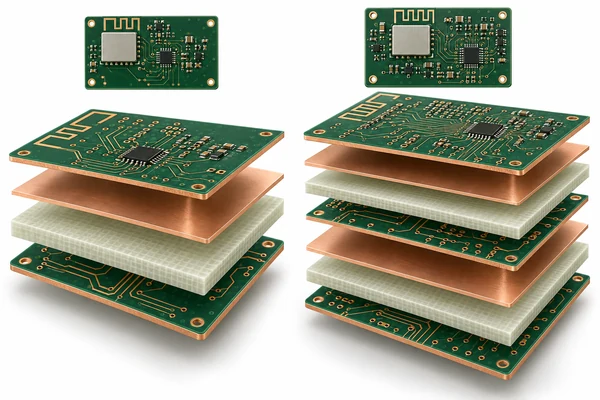

소형 Wi-Fi PCB는 공간이 좁고 완성 두께가 얇습니다. 2.4GHz와 5GHz에서는 Dk, Df, 압착 후 유전체 두께와 에칭 선폭의 작은 차이도 50Ω 선로와 삽입손실에 영향을 줍니다. 회로도와 안테나 매칭이 같아도 재료 로트와 적층 조건이 달라지면 수신 감도, 처리량과 보드 간 편차가 달라질 수 있습니다.

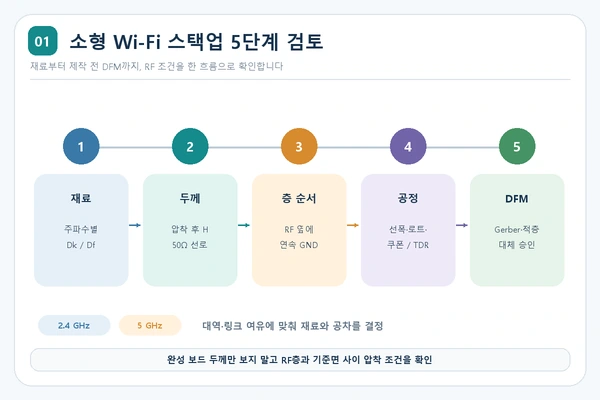

이 글은 복잡한 전자기장 이론 대신 제작 전 확인해야 할 순서를 다룹니다. 재료 선택, 층 두께, 레이어 순서, 제조 편차, 최종 DFM을 5단계로 검토해 작은 Wi-Fi 기판에서 반복되는 무선 성능 리스크를 줄이는 것이 목적입니다.

소형 Wi-Fi 기판이 유전체와 스택업에 민감한 이유

저속 디지털 보드에서는 재료와 층 두께의 작은 편차가 기능 고장으로 바로 이어지지 않는 경우가 많습니다. 반면 Wi-Fi RF 선로는 유전체와 기준면이 전송선의 일부입니다. Dk가 바뀌면 같은 선폭의 임피던스가 달라지고, Df가 커지면 주파수가 높아질수록 유전체 손실이 증가합니다.

• 초박형 HDI에서는 RF 선로와 기준면 사이 간격이 작아, 수십 μm의 압착 편차도 비율상 크게 작용할 수 있습니다.

• 5GHz 대역은 2.4GHz보다 동일 길이에서 손실과 형상 불연속의 영향을 더 민감하게 받습니다.

• 선폭이 좁을수록 같은 ±10μm 에칭 편차가 전체 선폭에서 차지하는 비율이 커집니다.

• 같은 재료명이라도 코어와 PP, 수지 함량, 시험 주파수에 따라 Dk/Df가 다를 수 있습니다.

예를 들어 RF 유전체 목표 두께가 0.10mm일 때 ±0.01mm 차이는 두께 기준으로 이미 ±10%입니다. 따라서 완성 보드 두께만 관리해서는 부족하며, RF 층과 기준면 사이의 압착 후 두께를 별도로 확인해야 합니다.

1단계: Wi-Fi 대역에 맞는 유전체 재료를 고릅니다

첫 단계는 ‘FR-4인가 아닌가’만 고르는 작업이 아닙니다. 실제 사용 주파수에서의 Dk와 Df, 그 값의 시험법과 허용 편차를 확인해야 합니다. 2.4GHz 저속 센서처럼 RF 경로가 짧고 링크 여유가 충분하면 범용 FR-4도 현실적인 선택입니다. 반대로 5GHz 고속 전송, 작은 안테나, 높은 수신 감도가 중요한 제품은 중저손실 또는 저손실 재료를 비교할 가치가 있습니다.

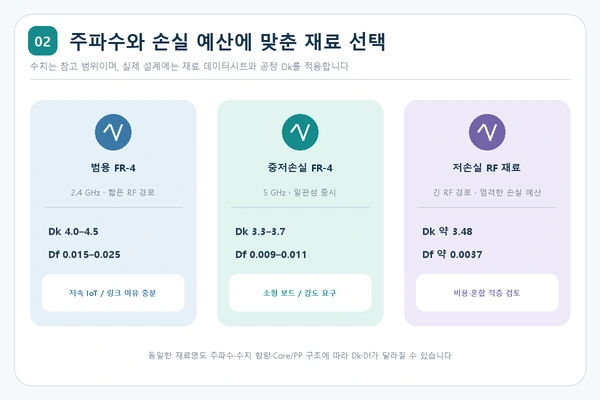

표의 값은 재료 선택을 시작하기 위한 대표 범위입니다. 실제 설계에는 선택한 재료 데이터시트와 PCB 업체가 사용하는 공정 Dk를 적용해야 합니다. 예를 들어 중저손실 FR-4 계열은 5GHz에서 Dk가 약 3.3~3.7, Df가 약 0.009~0.011 수준인 구성이 있으며, 저손실 RF 재료는 설계 Dk 약 3.48, Df 약 0.0037 수준의 제품도 있습니다. 이 숫자를 다른 재료에 그대로 대입해서는 안 됩니다.

• 2.4GHz/5GHz 중 실제 지원 대역과 최대 데이터율을 먼저 확정합니다.

• 재료 데이터시트에서 측정 주파수와 시험법을 확인합니다.

• 카탈로그 Dk와 임피던스 계산용 공정 Dk가 같은 값인지 PCB 업체에 묻습니다.

• 대체재를 허용한다면 Dk/Df 범위와 사전 승인 절차를 주문서에 명시합니다.




2단계: 50Ω를 지키는 유전체 두께 공차를 확인합니다

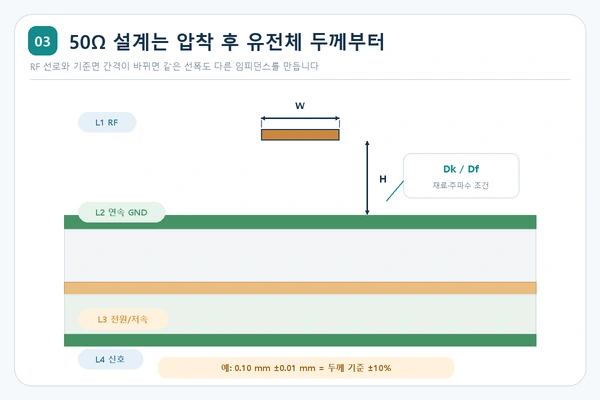

스택업의 핵심은 완성 두께가 아니라 RF 선로와 기준면 사이의 실제 유전체 두께입니다. 1.6mm 일반 보드에서 쓰던 50Ω 선폭을 0.6mm HDI 보드에 복사하면 기준면 간격이 달라져 목표 임피던스를 벗어날 수 있습니다.

• 목표 임피던스는 Single-ended 50Ω로 표시하고 대상 RF Net을 함께 지정합니다.

• 일반 기능 시제품은 50Ω ±10%를 협의 출발점으로 삼을 수 있고, 링크 여유가 작은 소형 5GHz 제품은 ±7%를 우선 비교합니다.

• ±5% 이하를 무조건 요구하지 않습니다. 재료·에칭·측정 비용과 실제 성능 이득을 함께 검토합니다.

• RF 유전체가 0.10mm 이하라면 압착 후 두께의 절대 공차를 μm 단위로 확인합니다.

• 코어와 PP의 명목 두께가 아니라 압착 후 예상값과 허용 범위를 스택업 표에 넣습니다.

임피던스 목표값, 공차와 테스트 쿠폰을 제조 자료로 정리하는 방법은 PCBgogo 임피던스 제어 가이드에서 함께 확인할 수 있습니다.

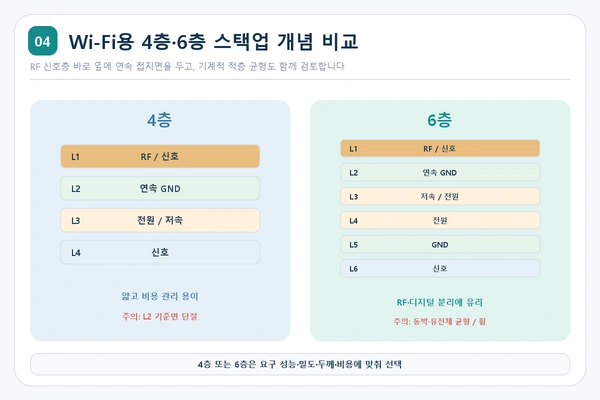

3단계: Wi-Fi 전용 레이어 순서를 구성합니다

Wi-Fi 보드에 일반 디지털 스택업을 그대로 적용하면 RF 선로의 기준면이 멀어지거나 전원 분할 위를 지나갈 수 있습니다. 가장 중요한 원칙은 RF 신호층 바로 옆에 연속된 접지면을 두고, 스위칭 전원과 고속 디지털 층을 RF 층에서 분리하는 것입니다.

4층 보드는 기준면의 연속성이 우선입니다

4층에서는 L1 RF 선로 아래 L2를 연속 GND로 유지하는 구성이 단순하고 효과적입니다. L3 전원 분할이 L2 접지면을 침범하지 않도록 하고, 안테나 keep-out과 RF 선로 아래에는 불필요한 디지털 신호를 두지 않습니다.

6층 보드는 RF·디지털·전원 분리를 활용합니다

6층은 RF 층과 디지털 신호층 사이에 접지면을 둘 수 있어 격리에 유리합니다. 다만 얇게 만들기 위해 특정 유전체만 과도하게 줄이거나 동박 분포를 비대칭으로 구성하면 압착 안정성과 휨이 나빠질 수 있습니다. 전기 성능과 기계적 균형을 함께 봐야 합니다.

• RF 선로는 접지 분할선과 슬롯을 가로지르지 않습니다.

• RF 층과 기준면 사이에는 전원·디지털 신호를 끼우지 않습니다.

• 스택업은 중심을 기준으로 유전체와 동박 분포를 가능한 한 균형 있게 구성합니다.

• 마이크로비아 사용 층과 기준면 연결 경로를 함께 검토합니다.

박형 보드의 마이크로비아 구조와 적층 가능 범위는 HDI PCB 제작 안내를 참고해 실제 제조 조건과 함께 확인하는 것이 좋습니다.

4단계: 제조 공정에서 생기는 재료·두께 편차를 관리합니다

재료와 스택업을 설계해도 생산 과정에서 압착 두께, 에칭 선폭, 동박 도금과 보드 휨이 달라질 수 있습니다. 특히 소량 시제품은 재료 재고에 따라 유사 재료 대체 제안이 들어올 수 있으므로, 대체 전 승인 기준을 미리 정해야 합니다.

• 동일 재료라도 로트별 Dk/Df 기록을 제공할 수 있는지 확인합니다.

• RF 선폭에 대해 CAM 보정이 필요한 경우 보정값과 승인 절차를 정합니다.

• 50Ω 쿠폰은 실제 보드와 같은 재료, 동박, 솔더마스크와 압착 구조로 제작합니다.

• 0.4~0.8mm급 박형 HDI는 패널 크기, 캐리어 사용과 휨 관리 조건을 사전에 확인합니다.

• 임피던스 보고서가 샘플 1장만이 아니라 어느 로트에 적용되는지 확인합니다.

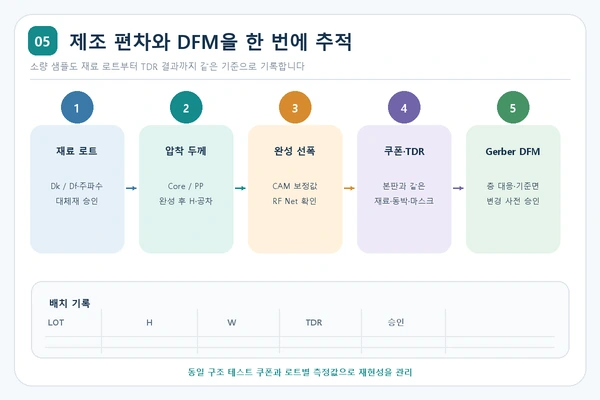

공차를 숫자 하나로만 요구하면 원인을 추적하기 어렵습니다. 재료 로트, 압착 후 유전체 두께, 완성 선폭과 TDR 결과를 함께 보관해야 다음 배치에서 같은 성능을 재현할 수 있습니다.

5단계: Gerber 제출 전 스택업 DFM을 마무리합니다

마지막 단계에서는 Gerber만 보는 것이 아니라 스택업 표와 제작 노트를 함께 대조합니다. 레이아웃이 정상이어도 PCB 업체가 다른 PP 조합이나 기본 재료로 변경하면 RF 선폭 계산 조건이 달라질 수 있습니다.

• Gerber의 실제 RF 선폭·간격이 스택업 계산서와 일치하는지 확인합니다.

• 안테나 급전점부터 칩까지 기준면이 끊기지 않는지 레이어별로 확인합니다.

• 임피던스 쿠폰과 본판의 솔더마스크 조건이 같은지 확인합니다.

• 마이크로비아와 RF 전이부 주변에 리턴용 접지 비아가 있는지 확인합니다.

• 대체 재료 또는 스택업 변경은 제작 전 설계자 승인을 받도록 지정합니다.

출력한 레이어와 드릴 파일은 온라인 Gerber 뷰어에서 먼저 열어 누락과 레이어 대응 관계를 확인할 수 있습니다.

소형 Wi-Fi 스택업에서 자주 발생하는 실수

• 5GHz Wi-Fi 보드에 저속 디지털 보드의 일반 스택업을 그대로 사용합니다. RF 선로와 기준면 간격이 달라지고 손실 예산이 무너질 수 있습니다.

• 저가 FR-4라는 이유만으로 재료를 확정합니다. Df와 Dk 공차를 확인하지 않으면 배치별 감도 차이가 커질 수 있습니다.

• 50Ω 선폭만 계산하고 압착 후 유전체 두께 공차를 확인하지 않습니다.

• 0.6mm HDI에 1.6mm 보드의 선폭과 패드 전이를 복사합니다.

• 재료 대체를 허용하면서 Dk/Df 승인 범위를 정의하지 않습니다.

전형적인 고장 사례: 5GHz Wi-Fi 수신 감도와 보드 편차

초기 현상

한 소형 IoT Wi-Fi 모듈은 회로도와 안테나 매칭을 완료했지만 5GHz에서 수신 감도가 낮고 통신 거리가 짧았습니다. 같은 배치의 시제품 사이에서도 처리량과 RSSI 편차가 커서 안테나를 반복 조정해도 결과가 일정하지 않았습니다.

확인된 PCB 조건

초기 보드는 범용 FR-4와 일반 디지털 4층 스택업을 사용했고, RF 선로 아래 기준면까지의 압착 두께 공차가 명확하지 않았습니다. 제작 노트에는 50Ω만 기재되어 있었으며 재료 Dk/Df 범위와 쿠폰 조건도 빠져 있었습니다.

수정과 결과

• 5GHz 손실 예산에 맞춰 중저손실 재료를 선정하고 공정 Dk/Df 범위를 확인했습니다.

• 6층 스택업으로 변경해 RF 신호층을 연속 GND에 인접시키고 디지털·전원 영역을 분리했습니다.

• RF 유전체 압착 두께와 50Ω ±7% 조건을 제작사와 합의했습니다.

• 동일 구조의 임피던스 쿠폰과 TDR 결과를 로트별로 확인했습니다.

수정 보드는 5GHz 수신 감도와 전송 안정성이 개선됐고, 보드 간 성능 편차도 줄었습니다. 이 결과는 해당 제품의 전형적인 고장 개선 흐름이며, 모든 Wi-Fi 보드가 6층 또는 특정 재료를 사용해야 한다는 뜻은 아닙니다. RF 경로 길이와 링크 여유가 충분한 2.4GHz 제품은 4층 FR-4가 더 합리적일 수 있습니다.

제작 전 정리와 PCBgogo DFM 검토

소형 Wi-Fi 기판은 재료 이름 하나나 스택업 그림 하나로 성능이 결정되지 않습니다. 사용 주파수에 맞는 Dk/Df, 압착 후 유전체 두께, 연속 기준면, 제조 공차와 검증 방법을 한 세트로 관리해야 합니다. 2.4GHz 저속 제품에는 범용 FR-4가 충분할 수 있지만, 5GHz와 작은 안테나 제품은 재료 손실과 배치 일관성을 더 엄격하게 봐야 합니다.

PCBgogo에서는 소형 Wi-Fi·IoT용 다층 및 HDI PCB 시제품의 제조 가능성, 스택업 자료와 임피던스 조건을 견적 전에 확인할 수 있습니다. Gerber와 함께 목표 주파수, 완성 두께, 재료 요구, 50Ω 공차와 쿠폰 조건을 제출하면 기본 적층으로 임의 변경되는 위험을 줄일 수 있습니다. 최종 무선 성능은 안테나·기구·펌웨어 영향도 받으므로 PCB DFM과 완제품 RF 시험을 함께 진행해야 합니다.

부록: Wi-Fi 유전체·스택업 자가 점검표

□ 2.4GHz/5GHz 지원 대역과 필요한 처리량을 확정했다.

□ 선택 재료의 주파수별 Dk/Df와 시험법을 확인했다.

□ 카탈로그값이 아니라 PCB 업체의 공정 Dk를 확인했다.

□ RF 선로와 기준면 사이 압착 후 유전체 두께 및 공차를 기록했다.

□ 50Ω 목표값, 허용 공차와 대상 RF Net을 명시했다.

□ RF 층 바로 아래에 연속된 GND 기준면이 있다.

□ RF 선로가 접지 분할과 슬롯을 가로지르지 않는다.

□ 박형 HDI의 압착·휨·마이크로비아 공정을 사전 확인했다.

□ 재료 또는 스택업 대체 시 설계자 승인 조건을 넣었다.

□ 필요한 경우 실제 구조의 쿠폰과 TDR 보고서를 합의했다.

자주 묻는 질문(FAQ)

Q1：2.4GHz Wi-Fi도 반드시 고주파 재료를 사용해야 하나요?

A1. 아닙니다. 짧은 RF 경로와 충분한 링크 여유를 가진 저속 IoT 제품은 범용 FR-4로도 설계할 수 있습니다. 다만 거리와 감도가 중요한 제품은 실제 주파수에서 Df와 배치 편차를 확인해야 합니다.

Q2：스택업은 임피던스만 맞으면 되나요?

A2. 아닙니다. 유전체 손실, 전원·접지면의 연속성, 동박 균형, 박형 보드의 압착과 휨까지 함께 봐야 합니다. 50Ω가 맞아도 기준면이 끊기거나 Df가 크면 RF 성능이 떨어질 수 있습니다.

Q3：같은 스택업에서 재료 Dk가 달라지면 영향이 큰가요?

A3. 같은 선폭과 두께에서 Dk가 달라지면 임피던스와 위상 특성이 달라집니다. 특히 얇은 유전체와 좁은 선폭에서는 재료와 두께 편차가 겹쳐 변화가 커질 수 있으므로 선폭을 다시 계산해야 합니다.

Q4：5GHz Wi-Fi는 무조건 6층 HDI가 필요한가요?

A4. 그렇지 않습니다. 회로 밀도, RF 경로, 안테나 구조와 전원 분리에 따라 4층도 가능합니다. 6층은 기준면과 영역 분리에 유리하지만 비용과 두께가 늘 수 있으므로 성능 요구에 맞춰 선택해야 합니다.

Q5：PCB 업체에 어떤 자료를 주면 배치 편차를 줄일 수 있나요?

A5. 재료군과 Dk/Df, 완성 두께, 코어/PP 압착 두께, 동박, 50Ω 공차, 대상 Net과 테스트 쿠폰 조건을 함께 제출해야 합니다. 대체 재료와 스택업 변경 시 승인 절차도 명시하는 것이 좋습니다.
