제작 불량을 피하려면? 설계 DFM 체크포인트｜알루미늄 PCB 가이드
먼저 어떤 항목부터 확인해야 할까요?
| DFM 항목 | 알루미늄 PCB에서 확인할 내용 | 놓쳤을 때의 위험 |
|---|---|---|
| 적층·절연층 | 전체 두께와 알루미늄 베이스 두께를 구분하고 열 성능·절연 내력 확인 | 과열 또는 절연 파괴 |
| 홀 구조 | 장착 홀과 전기적 비아가 금속 베이스와 어떻게 절연되는지 확인 | 단락·누설 전류 |
| 동박·외곽 이격 | 절단선, 홀과 노출 금속에서 동박을 충분히 이격 | 버에 의한 단락·동박 노출 |
| 구리 두께·패턴 | 전류에 필요한 두께와 제조 가능한 선폭·간격을 함께 검토 | 과열·과도한 에칭 난이도 |
| 열 경로 | 발열 부품 아래 패드, 절연층과 하우징 접촉 조건 확인 | 국부 과열·수명 저하 |
| 외형·패널화 | V-컷, 라우팅, 탭과 휨 기준을 사전에 정의 | 균열·버·조립 불량 |
왜 일반 FR-4 DFM 규칙만으로는 부족할까요?
FR-4는 기판 전체가 절연성 수지계 재료이지만, 알루미늄 PCB는 회로층 아래에 전도성 금속이 있습니다. 같은 홀이나 외곽선이라도 절연층이 끊기거나 동박이 금속 베이스에 가까워지면 전기적 위험이 커집니다. 또한 금속 가공은 공구 마모, 버와 휨 관리가 필요하므로 설계 한계가 소재, 두께와 제조 장비에 따라 달라집니다.
단면·양면·다층 구조에 따른 차이는 알루미늄 PCB 스택업 구조 가이드에서 먼저 확인할 수 있습니다.
알루미늄 PCB 전용 DFM 체크포인트는 무엇인가요?
1. 절연층은 열 성능과 절연 내력을 함께 봤나요?
절연층을 얇게 하거나 높은 열전도율 소재를 선택하면 열 전달에는 도움이 될 수 있지만, 필요한 절연 내력과 접착 신뢰성도 함께 만족해야 합니다. 열전도율 수치만 지정하지 말고 절연층 두께, 사용 전압과 목표 열 성능을 같이 전달하는 것이 좋습니다.
2. 홀과 비아가 금속 베이스에서 절연되나요?
일반적인 단면 알루미늄 PCB의 장착 홀과 전기적 비아는 같은 의미가 아닙니다. 전기적으로 연결되는 홀은 금속 베이스와 분리되는 절연 구조와 별도 공정이 필요할 수 있습니다. 양면·다층 구조도 일반 FR-4의 스루 홀 규칙을 그대로 적용하지 말고, 블라인드 비아 또는 절연 충전 구조 등 실제 제조 방식과 적용 범위를 먼저 확인해야 합니다.
3. 동박과 기판 외곽 사이에 여유가 있나요?
라우팅, 펀칭 또는 V-컷 뒤에는 금속 버나 거친 단면이 남을 수 있습니다. 동박, 패드와 고전압 회로가 외곽이나 장착 홀에 너무 가까우면 노출된 알루미늄과 접촉할 위험이 있습니다. 임의의 공통 수치를 적용하기보다 사용 전압과 제조사의 가공 공차를 기준으로 이격을 정하는 편이 안전합니다.
4. 구리 두께에 맞게 선폭과 간격을 조정했나요?
고전류를 위해 구리를 두껍게 하면 열 분산에는 유리할 수 있지만 미세 패턴의 에칭 난이도는 높아집니다. 두꺼운 동박을 선택하면서 일반 얇은 동박과 같은 최소 선폭·간격을 요구하면 수율과 비용에 영향을 줄 수 있습니다.
5. 발열 부품부터 하우징까지 열 경로가 이어지나요?
큰 동 패드만 추가한다고 열이 자동으로 빠지는 것은 아닙니다. 부품 열 패드, 절연층, 알루미늄 베이스, 열 계면 재료와 히트싱크가 하나의 경로로 연결되어야 합니다. 체결 위치와 평탄도도 실제 접촉 열저항에 영향을 줍니다.
6. 외형 가공과 패널화를 함께 설계했나요?
V-컷은 직선 배열에 유리하고 라우팅은 곡선과 비정형 외곽에 적합합니다. 다만 알루미늄은 분리 응력과 금속 칩을 더 주의해야 하므로 부품 이격, 잔여 두께, 탭 위치와 버 기준을 패널 도면에 명확히 표시해야 합니다.
두 분리 방식의 차이는 ‘패널화 V-컷과 라우팅, 언제 무엇을 써야 할까? 알루미늄 PCB 선택 가이드’에서 이어서 확인할 수 있습니다. 게시 URL이 확정되면 이 문장에 설명형 내부 링크를 연결하는 것이 좋습니다.
Gerber 파일과 함께 어떤 정보를 제출해야 할까요?
처음부터 모든 수치를 확정하지 못해도 괜찮습니다. 현재 확인된 제품 조건을 공유하면 제조사가 부족한 항목을 DFM 단계에서 찾기 쉬워집니다.
| 기본 자료 | 추가로 설명하면 좋은 조건 |
|---|---|
| Gerber, 드릴 파일, 외형 도면 | 전기적 홀과 장착 홀의 용도 |
| 전체 두께, 알루미늄 베이스와 구리 두께 | 절연층 열 성능과 절연 내력 |
| 표면 마감, 솔더 마스크와 범례 | 부품 최소 피치와 조립 조건 |
| 패널 크기와 분리 방식 | V-컷 방향, 라우팅 탭과 허용 버 |
| 사용 전압, 발열량과 작동 온도 | 히트싱크, 체결과 열 계면 재료 |
PCBgogo는 제출된 설계 데이터와 제품 조건을 바탕으로 알루미늄 PCB의 적층, 절연, 가공 및 패널 조건을 검토합니다. 정보가 완전하지 않더라도 현재 확정된 항목부터 전달하면 필요한 수정 사항을 보다 빠르게 확인할 수 있습니다.
사용 가능한 재료와 기본 공정 범위는 알루미늄 PCB 제조 사양 안내에서 살펴볼 수 있습니다.

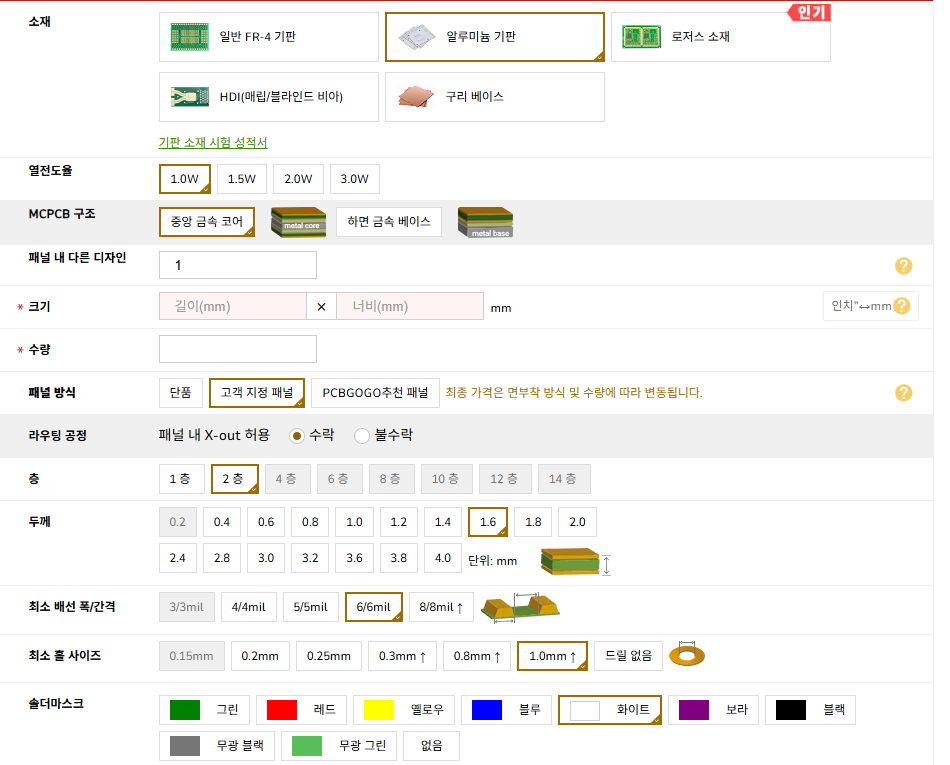

검토할 Gerber 데이터가 준비되었다면 확인된 요구사항과 함께 견적 페이지로 제출하실 수 있습니다.
FAQ
일반 FR-4 설계 파일을 그대로 알루미늄 PCB로 제작할 수 있나요?
외형이 같아도 홀 구조, 절연, 동박 이격과 적층 조건이 달라질 수 있습니다. 단순 소재 변경으로 처리하지 말고 DFM 검토를 먼저 진행하는 것이 좋습니다.
장착 홀 주변에도 동박을 배치할 수 있나요?
가능 여부는 홀 가공 방식과 절연 구조에 따라 달라집니다. 노출된 알루미늄과의 접촉 위험을 고려해 제조사가 요구하는 이격을 적용해야 합니다.
알루미늄 PCB는 열전도율만 높이면 되나요?
아닙니다. 절연층 두께와 열저항, 절연 내력, 부품부터 하우징까지의 접촉 조건을 함께 검토해야 실제 방열 성능을 판단할 수 있습니다.
