알루미늄 PCB 제조

알루미늄 PCB 기능

금속 코어 PCB 중에서 가장 일반적인 유형은 알루미늄 PCB입니다. 알루미늄 코어에 표준 FR-4 기판을 사용하여 제작되기 때문입니다. 알루미늄 PCB는 열 방출 및 최적의 성능 유지, 그리고 전체 온도 제어가 중요한 고출력 애플리케이션에 매우 효과적인 선택입니다. 현재 알루미늄 PCB는 LED 조명, 전력 장비, 자동차 시스템 등 다양한 분야에서 널리 사용되고 있습니다.

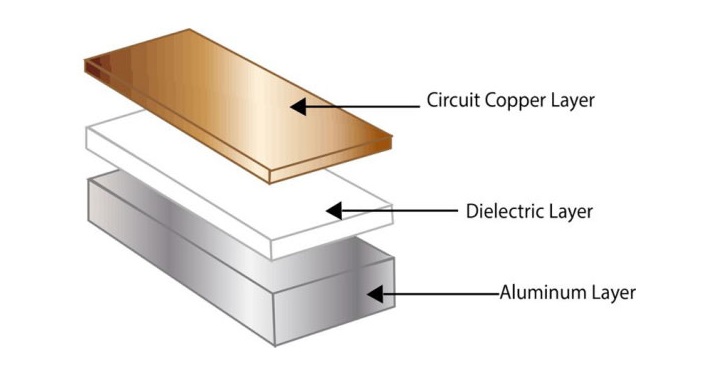

알루미늄 PCB는 다음과 같은 세 가지 주요 층으로 구성됩니다.

회로층: 1온스에서 10온스 두께의 인쇄 회로 기판용 포일.

유전체 층: 유전체 층은 열전도성 층으로 두께는 약 50μm에서 200μm입니다. 열 저항이 낮아 적용 분야에 적합합니다.

기본층: 기본층은 대부분 알루미늄이지만 구리를 사용할 수도 있습니다. 가장 일반적으로 사용되는 두께는 0.040인치(1.0mm)이지만 다양한 두께를 사용할 수 있습니다.

PCBGOGO 알루미늄 PCB 제작 기능

번호	항목	공정 능력 매개변수
1	기본 재료	알루미늄 코어
2	레이어 수	1겹, 2겹, 4겹, 6겹, 8겹
3	PCB 크기	1겹 및 2겹: 1200300mm 또는 600500mm 다층 구조: 600*500mm
4	품질 등급	IPC 표준 2
5	열전도율(ω/mk)	1W, 2W, 3W, 8W, 12W
6	보드 두께	0.8-2.0mm
7	최소 추적/간격	400만 / 400만
8	도금된 관통 구멍 크기	≥0.2mm
9	도금되지 않은 관통 구멍 크기	≥0.8mm
10	구리 두께	1온스, 2온스, 3온스, 4온스
11	솔더 마스크	녹색, 빨간색, 노란색, 흰색, 검은색, 파란색, 보라색, 무광 녹색, 무광 검은색, 없음
12	표면 마감	납 함유 HASL, 무연 HASL, 침적 금, OSP, 경질 금, ENEPIG, 침적 은, 없음
13	기타 옵션	카운터싱크, 캐슬레이티드 홀, 맞춤형 스택업 등.
14	인증	ISO9001, UL, RoHS, REACH

알루미늄 PCB는 PCBGOGO에서 구매하세요.

뛰어난 성능 덕분에 알루미늄 PCB는 LED 조명, 전력 변환, 자동차, 오디오 기기, 전원 공급 장치, 통신 전자 장비, 모터 드라이버 등 다양한 분야에서 널리 사용되고 있습니다. 당사의 알루미늄 PCB에 대한 문의를 환영합니다. service@pcbgogo.com
