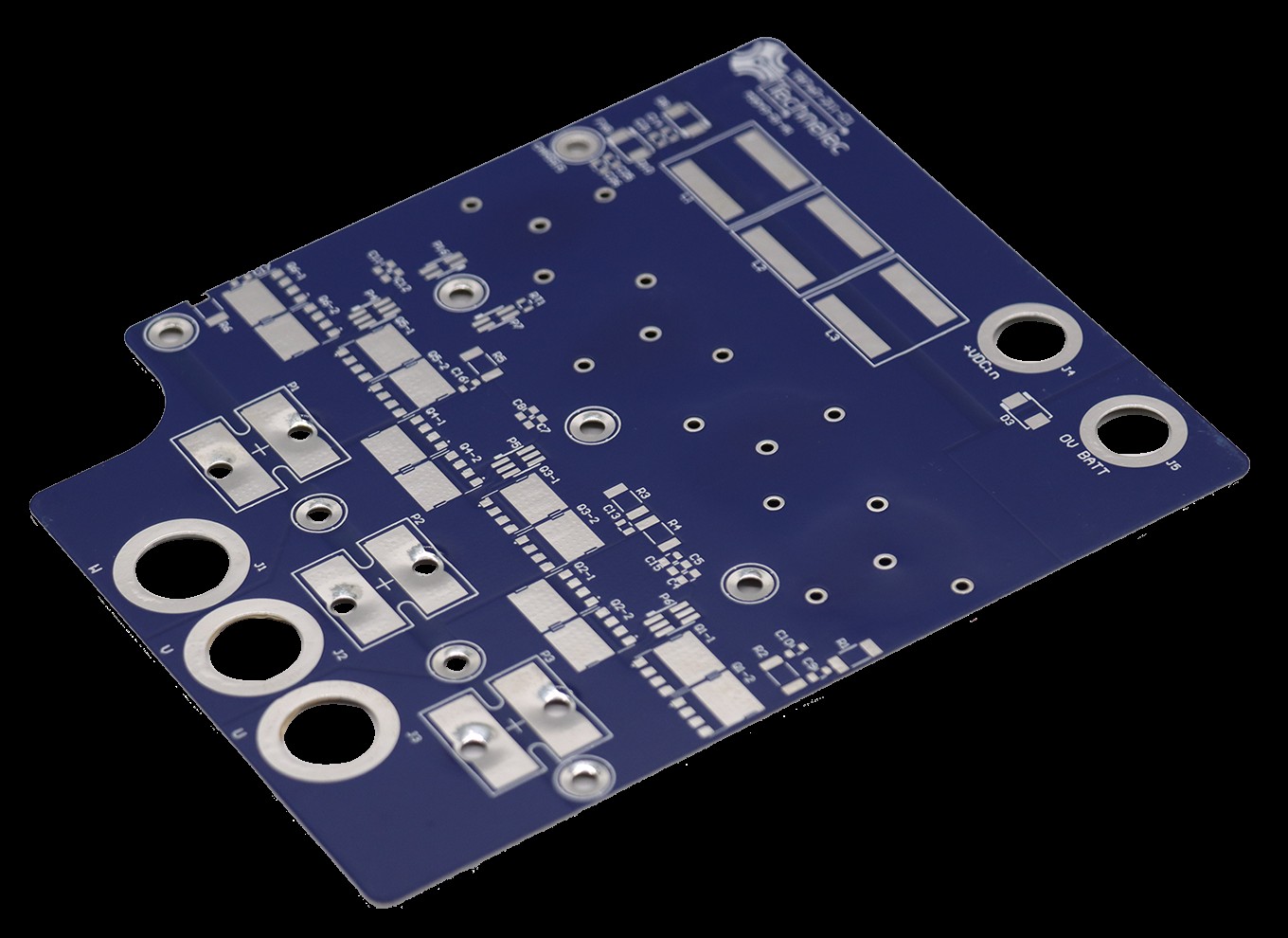

알루미늄 PCB 방열 성능 향상을 위한 절연층 선택 가이드

절연층에서 어떤 파라미터를 함께 봐야 할까요?

열전도율 등급은 어떻게 선택할까요?

시장에서는 0.8, 1.5, 2.0, 3.0 W/m·K 안팎의 절연 소재를 흔히 비교하지만, 이는 선택을 위한 예시 구간일 뿐 모든 제조사가 같은 등급을 보유한다는 뜻은 아닙니다. 시험 방법과 절연층 두께가 다르면 숫자를 그대로 비교하기도 어렵습니다.

중요한 것은 등급표의 최고값이 아니라 완성된 적층의 열저항과 제품 온도입니다. 같은 열전도율이라도 절연층이 두꺼워지면 열저항이 커질 수 있습니다.

열전도율과 절연 내압은 어떻게 균형을 잡을까요?

고전압 전원에서는 약간 낮은 열전도율을 받아들이더라도 필요한 절연 내압을 먼저 확보하는 편이 안전할 수 있습니다. 열전도 필러의 종류와 함량, 수지와 두께가 달라지면 열 성능과 전기적 특성이 함께 변하기 때문입니다. 다만 ‘고열전도 소재는 항상 내압이 낮다’고 단정할 수는 없습니다. 반드시 동일 두께와 동일 시험 조건의 데이터시트로 비교해야 합니다.

절연층 두께는 얇을수록 좋을까요?

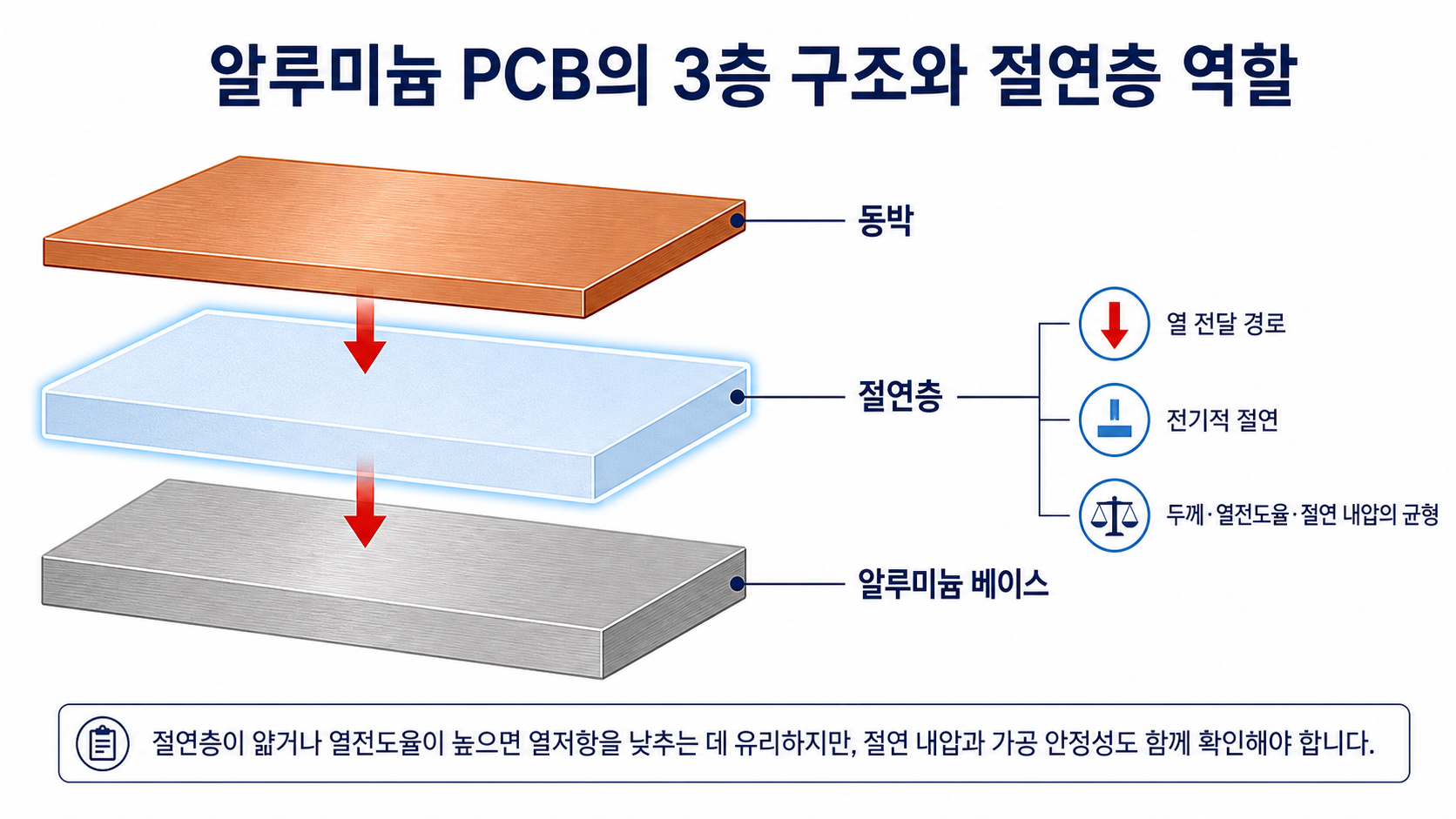

얇은 절연층은 열이 이동하는 거리를 줄여 열저항을 낮추는 데 유리합니다. 반면 두께 공차, 절연 내압, 금속 표면 거칠기와 가공 안정성에 대한 여유는 줄 수 있습니다. 두꺼운 절연층은 전기적 안전 여유에 도움이 될 수 있지만 열저항은 증가할 수 있습니다. 설계자가 임의의 최소 두께를 정하기보다 목표 열 성능과 전압 조건을 제조 가능한 두께 범위와 함께 검토해야 합니다.

Tg와 접착력은 왜 리플로우 신뢰성에 중요할까요?

유리 전이 온도(Tg)는 수지의 거동이 달라지는 온도 범위를 이해하는 지표입니다. 하지만 리플로우 후 박리는 Tg 하나만으로 설명되지 않습니다. 수분, 최고 온도와 유지 시간, 열팽창 계수(CTE), 동박 접착력과 적층 품질이 함께 영향을 줍니다. 자동차 전장이나 반복 열 사이클 제품이라면 Tg뿐 아니라 열 스트레스, 박리 강도와 온도 사이클 자료도 확인하는 것이 좋습니다.

제품별로 어떤 절연층을 우선 검토할까요?

예를 들어 고전압 프로젝트에서 3.0 W/m·K 등급을 먼저 고정하면, 제안 소재의 두께와 절연 내압이 실제 요구에 맞지 않을 수 있습니다. 이 경우 열전도율을 조금 낮추거나 두께를 조정하고, 전체 열 경로에서 다른 개선 방법을 찾는 편이 더 안전하고 경제적일 수 있습니다.

어떤 절연층 불량이 자주 발생하나요?

리플로우 후 절연층이 박리됩니다

원인은 낮은 열 안정성뿐 아니라 수분, 부적절한 리플로우 프로파일과 접착력 부족일 수 있습니다. Tg, 열 스트레스 및 박리 강도를 함께 확인하고 보관·예열 조건도 검토합니다.

고전압 동작에서 절연 파괴나 누설 전류가 생깁니다

열전도율을 우선해 절연층을 지나치게 얇게 선택하거나 시험 조건을 확인하지 않은 경우 위험이 커집니다. 작동 전압과 순간 과전압을 고려해 요구 내압과 시험 방법을 명시합니다.

열 사이클 뒤 부품 또는 계면에 균열이 생깁니다

동박, 절연층과 알루미늄의 열팽창 차이가 반복되면 계면과 납땜부에 응력이 누적될 수 있습니다. CTE, 접착력과 실제 온도 범위를 기준으로 재료를 선택하고 시제품 열 사이클로 검증합니다.

발주할 때 어떤 절연층 사양을 적으면 좋을까요?

‘알루미늄 PCB’라고만 적어도 견적은 받을 수 있지만, 제품에 맞는 절연층을 평가하기에는 정보가 부족합니다. 처음부터 모든 재료명을 정할 필요는 없으며, 아래 조건을 알려 주면 제조사가 대안을 비교하기 쉬워집니다.

PCBgogo는 제품의 전압, 발열과 조립 조건을 바탕으로 사용 가능한 절연층과 적층 조건을 검토합니다. 사양이 완전히 정해지지 않았더라도 현재 확인된 조건부터 공유하면 과도한 재료 지정과 성능 누락을 줄일 수 있습니다.

제작 가능한 기본 소재와 공정 범위는 알루미늄 PCB 제조 사양 안내에서 살펴볼 수 있습니다.

Gerber와 제품 조건이 준비되었다면 PCB 제작 견적 페이지에 현재 확인된 절연층 요구사항을 함께 제출할 수 있습니다.

어떤 순서로 절연층을 선택하면 될까요?

먼저 회로의 작동 전압과 필요한 절연 내압을 정하고, 다음으로 작동 온도와 리플로우 환경을 확인합니다. 그 뒤 목표 열저항을 만족하는 열전도율과 두께 조합을 찾고, 마지막에 비용과 제조 가능 범위를 비교합니다. 처음부터 가장 높은 열전도율을 고르는 것보다 이 순서가 불량과 과도한 비용을 함께 줄이는 데 유리합니다.

FAQ

3.0 W/m·K 절연층이 1.5 W/m·K보다 항상 좋은가요?

아닙니다. 실제 발열량, 절연층 두께, 내압과 시험 조건을 함께 봐야 합니다. 필요한 온도 목표를 이미 충족한다면 더 높은 등급은 과도한 비용이 될 수 있습니다.

절연층을 얇게 하면 방열 성능이 반드시 좋아지나요?

열저항을 낮추는 데 유리할 수 있지만 절연 내압, 두께 공차와 가공 안정성을 함께 확인해야 합니다.

Tg가 높으면 리플로우 박리를 완전히 막을 수 있나요?

그렇지 않습니다. Tg는 중요한 지표지만 수분, 리플로우 프로파일, CTE, 접착력과 적층 품질도 함께 영향을 줍니다.
