열 충격만 확인하면 충분할까요? 알루미늄 PCB 신뢰성 검사 항목

먼저 어떤 검사가 어떤 위험을 확인하는지 볼까요?

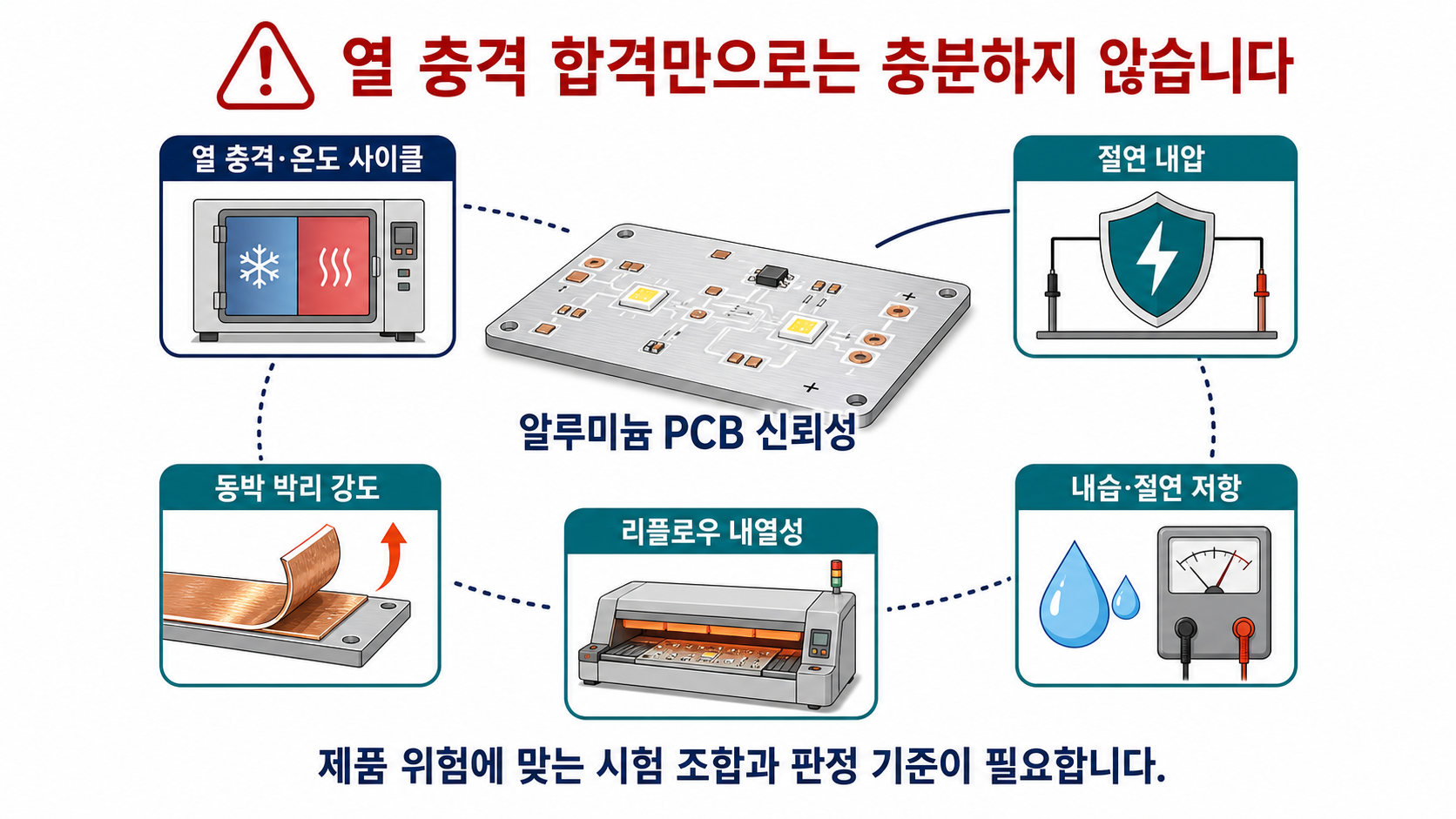

그림 1. 알루미늄 PCB 신뢰성은 여러 시험 결과를 종합해 판단해야 합니다(AI 기반 개념도).

열 충격만으로 충분하지 않은 이유는 무엇인가요?

열 충격은 짧은 시간에 큰 온도 차를 가해 재료 계면과 접속부의 급격한 열 응력을 확인하는 데 유용합니다. 그러나 습도에서 천천히 진행되는 절연 저하, 고전압 바이어스에 의한 누설, 동박 접착력 부족과 실제 리플로우 프로파일의 영향은 별도 시험이 필요합니다. 또한 열 충격과 온도 사이클은 온도 전환 속도와 체류 조건이 다르므로 같은 시험으로 취급하면 안 됩니다.

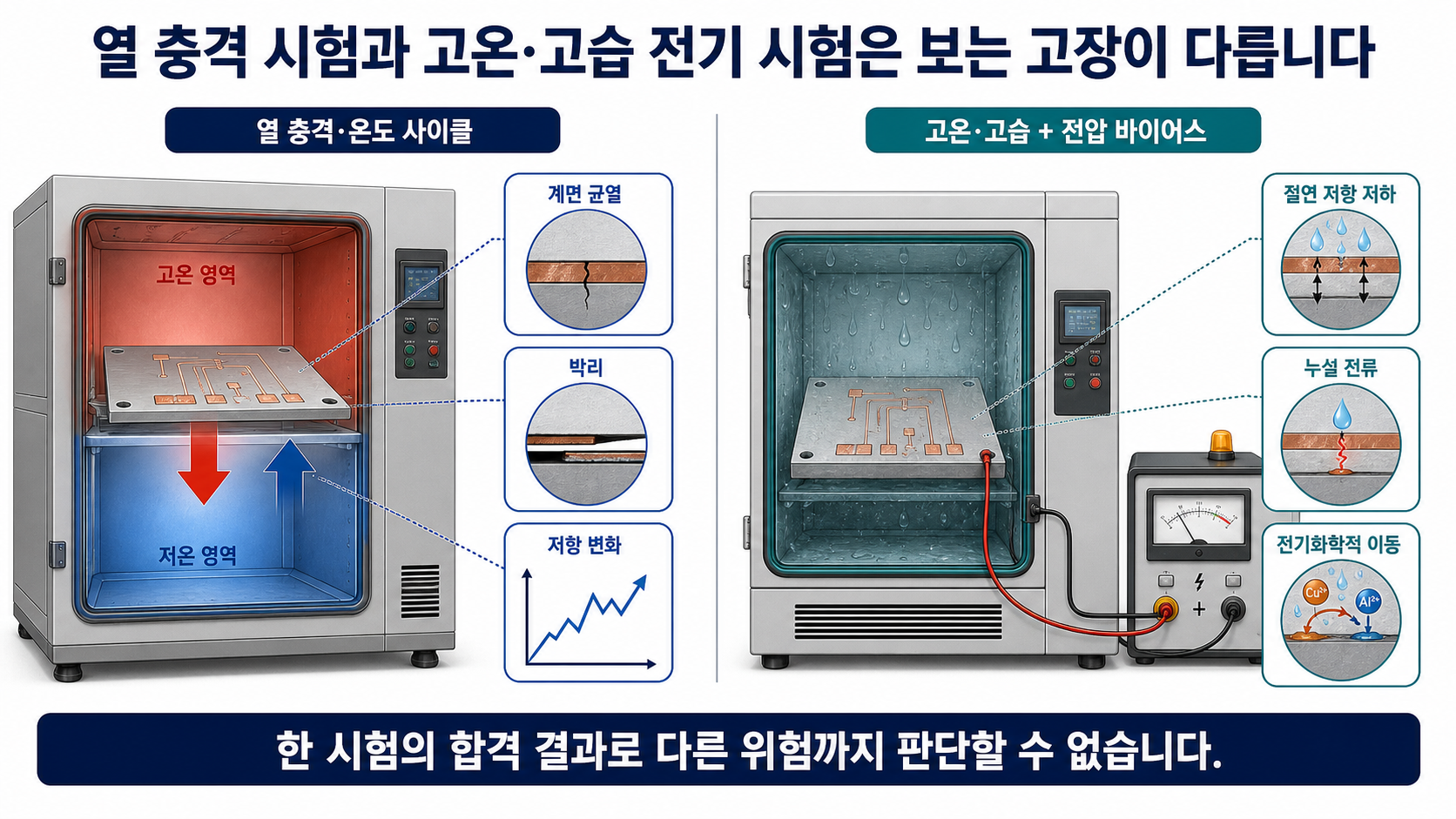

그림 2. 열 충격 시험과 고온·고습 전기 시험에서 확인하는 고장 유형의 차이(AI 기반 개념도).

어떤 신뢰성 검사를 조합해야 할까요?

절연 내압은 무엇을 확인하나요?

회로층과 전도성 알루미늄 베이스 사이에 규정 전압을 인가해 절연 파괴나 섬락이 없는지 확인합니다. 시험 전압과 시간은 제품의 작동 전압, 순간 과전압, 절연층 두께 및 적용 규격에 따라 정해야 합니다. 자재의 데이터시트 값과 완성 기판의 시험 결과도 구분해야 합니다.

절연 저항과 내습 시험은 왜 필요한가요?

건조 상태에서 통과한 기판도 고온·고습 환경에서는 절연 저항이 낮아지고 누설 전류가 증가할 수 있습니다. 고전압 제품은 습도와 전압 바이어스를 함께 적용한 조건도 검토해야 합니다. 시험 패턴, 간격, 온습도, 인가 전압과 시간을 맞추지 않으면 업체 간 결과를 직접 비교하기 어렵습니다.

동박 박리 강도는 무엇을 보여 주나요?

동박 박리 강도는 동박과 절연층 계면의 접착 신뢰성을 확인합니다. 초기값만 보지 말고 열 스트레스 또는 리플로우 전처리 뒤 강도가 유지되는지도 확인하는 편이 좋습니다. 고온 반복 환경에서는 접착력 저하가 회로 들뜸과 국부 과열로 이어질 수 있습니다.

리플로우 내열성은 어떻게 확인하나요?

실제 조립과 유사한 리플로우 프로파일과 반복 횟수를 적용한 뒤 박리, 기포, 변색, 휨과 전기적 이상을 확인합니다. 열 충격을 통과했더라도 흡습된 기판이 리플로우에서 분리될 수 있으므로 보관과 전처리 조건도 시험 계획에 포함해야 합니다.

완제품 온도 시험도 필요한가요?

필요합니다. 소재 시험은 기판 자체를 평가하지만 실제 부품 온도는 패드 크기, 절연층, 알루미늄 베이스, 열 계면 재료, 히트싱크와 체결 압력의 영향을 받습니다. 시제품 단계에서는 실제 부하와 하우징 조건으로 핫스폿과 허용 온도를 확인하는 것이 좋습니다.

제품별로 어떤 시험을 우선하면 좋을까요?

이 표는 시작점입니다. 실제 시험 조합과 합격 기준은 제품 사용 환경, 고객 규격, 안전 요구 및 고장 영향에 따라 달라져야 합니다.

시험 성적서에서 무엇을 확인해야 할까요?

‘합격’ 표시만으로는 비교하기 어렵습니다. 어떤 시편을 몇 개 시험했는지, 온도·습도·전압·시간과 전환 조건이 무엇인지, 시험 전후 어떤 값을 측정했는지, 합격 기준과 이상 시 처리 방법이 있는지 확인해야 합니다. 샘플 승인과 양산에서 같은 자재 코드와 적층을 사용하는지도 중요합니다.

발주 전에 제조사와 무엇을 합의하면 좋을까요?

처음부터 모든 시험을 지정하기는 어렵습니다. 제품의 작동 전압, 온도 범위, 습도, 조립 리플로우 횟수와 예상 수명을 먼저 공유하면 제조사가 위험에 맞는 시험 조합을 제안하기 쉬워집니다. PCBgogo는 제출된 제품 조건과 설계 데이터를 바탕으로 적용 가능한 자재, 검사 범위와 성적서 요구를 함께 검토합니다.

기본 재료와 제작 가능 범위는 알루미늄 PCB 제조 사양 안내에서 먼저 살펴볼 수 있습니다.

Gerber와 신뢰성 요구가 준비되었다면 PCB 제작 견적 페이지에 현재 확인된 시험 조건을 함께 제출할 수 있습니다. 요구 조건이 아직 완전하지 않더라도 견적 및 DFM 검토 단계에서 시험 범위와 판정 기준을 조율할 수 있습니다.

FAQ

열 충격 시험에 합격하면 장기 신뢰성이 보장되나요?

아닙니다. 열 충격은 특정 열 응력을 확인하는 시험입니다. 절연 내압, 내습 절연 저항, 접착력, 리플로우와 실제 온도 시험을 제품 위험에 맞게 조합해야 합니다.

절연 내압은 자재 데이터시트만 확인해도 되나요?

자재 비교에는 도움이 되지만 완성 기판의 두께, 가공과 오염 상태가 결과에 영향을 줄 수 있습니다. 필요하면 완성 기판 조건으로 검증해야 합니다.

모든 로트에 모든 신뢰성 시험을 해야 하나요?

보통은 자재 승인, 공정 검증과 정기 시험, 로트별 출하 검사를 구분합니다. 안전성과 고장 영향에 따라 시험 주기와 표본 수량을 정하는 것이 합리적입니다.
