알루미늄 PCB 표면 마감 잘못 고르면? HASL, OSP, ENIG 비교

먼저 어떤 표면 마감을 선택하면 될까요?

짧게 말하면, 단순한 LED 보드에는 무연 HASL이 무난하고, 조립 일정이 짧은 대량 생산에는 OSP가 매력적입니다. 패드가 작거나 보관 기간을 넉넉히 잡아야 한다면 ENIG 쪽이 마음은 편합니다. 다만 ‘알루미늄 PCB이므로 무조건 ENIG’처럼 소재 이름만 보고 정할 필요는 없습니다.

알루미늄 PCB에서도 세 공정을 모두 사용할 수 있나요?

표면 마감은 어느 부분에 형성되나요?

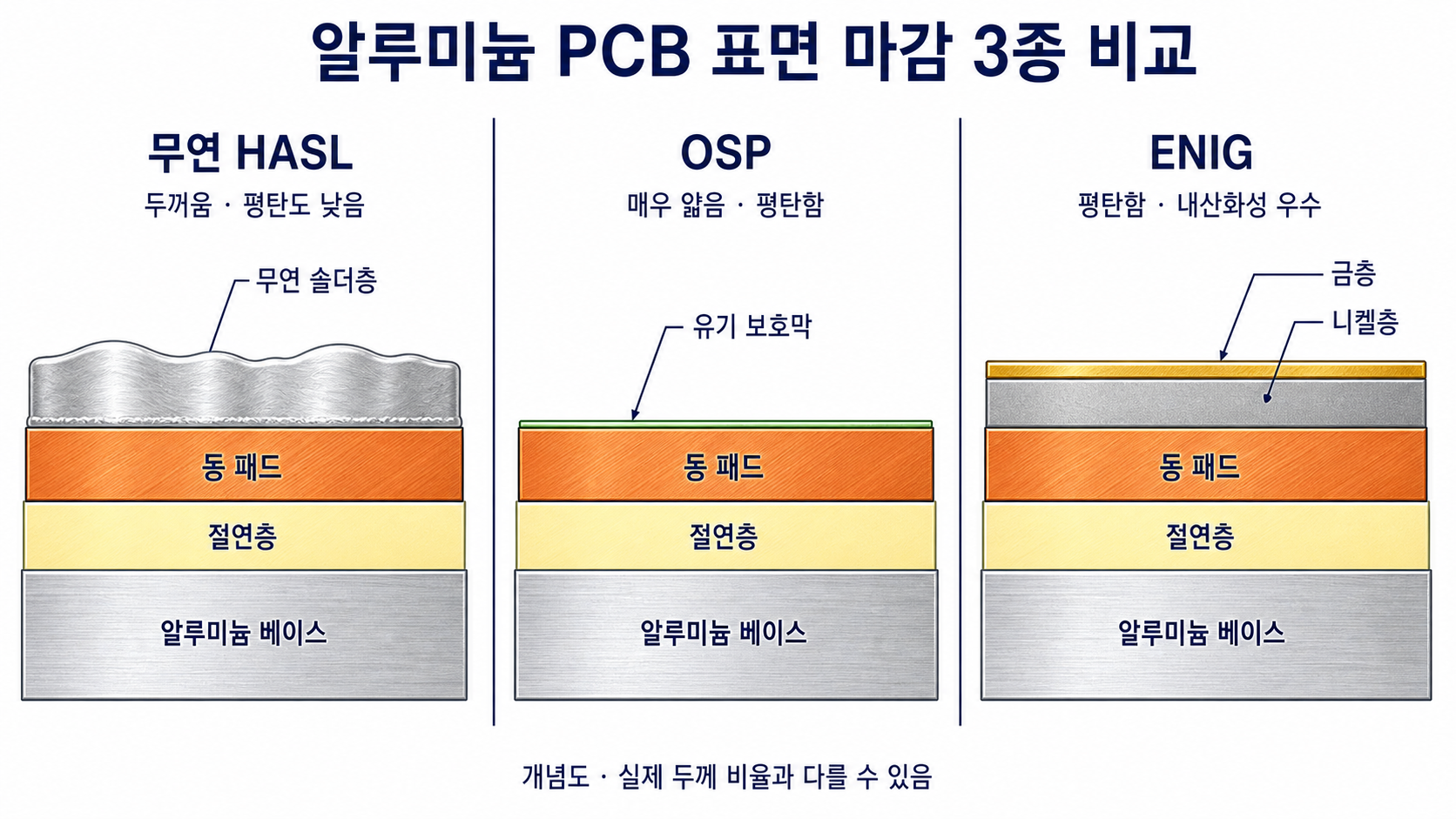

표면 마감은 솔더 마스크 밖으로 노출된 동 패드와 일부 동 접촉부에 형성됩니다. 알루미늄 베이스의 절단면이나 금속 뒷면을 HASL·OSP·ENIG로 처리한다는 뜻은 아닙니다. 노출 알루미늄의 부식 방지나 절연이 필요하면 아노다이징, 코팅 또는 별도의 가장자리 보호 사양을 제조업체와 확인해야 합니다.

알루미늄 기판이라서 금지되는 마감이 따로 있나요?

무연 HASL, OSP와 ENIG는 일반적인 알루미늄 PCB의 동 패드에 적용할 수 있습니다. 실제 제한은 기판 소재보다 패드 피치, 열 이력, 조립 횟수, 보관 환경과 제조업체의 공정 능력에서 생깁니다. 그래서 ‘사용 가능 여부’와 ‘이 설계에 적합한가’는 같은 질문이 아닙니다.

무연 HASL은 언제 가장 실용적인가요?

어떤 장점이 있나요?

열풍 솔더 레벨링(HASL)은 노출 동 패드에 용융 솔더를 입힌 뒤 열풍으로 잉여 솔더를 제거합니다. 납땜성이 우수하고 여러 차례의 열 사이클을 비교적 잘 견디며, 비용도 경제적이어서 오랫동안 PCB 업계의 대표 표면 마감으로 사용되어 왔습니다. 다만 기존의 납 함유 HASL은 유해물질 제한 지침(RoHS) 요구에 맞지 않으므로, 현재는 환경·건강 부담을 줄이고 RoHS 요구에 대응할 수 있는 무연 HASL이 더 널리 선택됩니다. LED 조명, 전원 모듈과 일반 산업용 보드뿐 아니라 손납땜이나 스루 홀 부품이 많은 보드에서도 다루기 편한 편입니다.

어떤 경우에는 피해야 하나요?

표면 높이가 완전히 균일하지 않아 BGA, QFN, 미세 피치 부품 또는 작은 패드에서는 솔더 페이스트 인쇄와 부품 안착이 불안정해질 수 있습니다. 얇은 기판이나 열에 민감한 구조라면 고온 공정에 따른 휨도 확인해야 합니다. RoHS 대응 제품에는 납 함유 HASL이 아니라 무연 HASL을 명확히 지정해야 합니다.

OSP는 비용을 줄이면서도 충분한가요?

왜 평탄한 패드가 필요한 제품에 유리한가요?

유기 납땜성 보존제(OSP)는 동 표면에 얇은 유기 보호막을 형성합니다. 금속 도금층을 두껍게 쌓지 않으므로 패드가 평탄하고, 원가와 공정 부담도 낮습니다. 조립 일정이 확정된 대량 LED 보드처럼 제작 후 곧바로 실장하는 프로젝트라면 꽤 현실적인 선택입니다.

언제 사용하지 않는 편이 좋을까요?

장기 보관, 여러 차례의 리플로, 반복적인 재작업이나 잦은 손 접촉이 예상되면 보호막 손상과 납땜성 저하를 관리하기 어렵습니다. 검사 프로브가 반복 접촉하는 노출 테스트 패드나 최종 제품의 접점에도 OSP를 그대로 적용하는 것은 신중해야 합니다. 포장을 뜯어 놓고 조립 일정이 밀리는 현장이라면, 생각보다 관리가 까다롭습니다.

ENIG는 언제 추가 비용을 지불할 가치가 있나요?

미세 피치 조립에는 왜 유리한가요?

무전해 니켈·침지 금(ENIG)은 동 위에 니켈층과 얇은 금층을 형성합니다. 패드가 평탄해 BGA, QFN과 미세 피치 부품 조립에 유리하고, 산화 방지와 보관 안정성도 비교적 좋습니다. 외관이 일정하고 검사·조립 계획을 잡기 편하다는 점도 구매 담당자에게는 장점입니다.

ENIG도 항상 안전한 선택인가요?

가격이 높고 도금 욕 관리가 나쁘면 이른바 블랙 패드와 같은 접합 신뢰성 문제가 생길 수 있습니다. 따라서 단순히 ‘금색이라 좋아 보인다’는 이유로 선택하지 말고, 미세 피치·보관 기간·접점 요구가 실제로 비용을 정당화하는지 확인해야 합니다. 반복 마찰을 받는 골드핑거에는 일반 ENIG 대신 하드 골드 사양을 별도로 검토합니다.

어떤 표면 마감은 사실상 사용하면 안 되나요?

노출 동을 그대로 두어도 될까요?

조립용 동 패드를 무처리 상태로 두는 것은 권장하지 않습니다. 동은 산화되기 쉬워 납땜 젖음성과 보관성이 급격히 나빠질 수 있습니다.

납이 포함된 HASL은 사용할 수 있나요?

RoHS 또는 무연 조립 요구가 있는 제품에는 적용하면 안 됩니다. 견적서에는 단순히 HASL이라고만 쓰지 말고 ‘무연 HASL’인지 확인하는 편이 안전합니다.

하드 골드를 솔더 패드 전체에 쓰면 더 좋아질까요?

그렇지 않습니다. 하드 골드는 반복 접촉과 내마모성을 위한 공정이며, 일반 솔더 패드에 두껍게 적용하면 비용이 늘고 납땜 접합에 불리할 수 있습니다. 골드핑거처럼 실제 접촉 영역에만 선택적으로 지정해야 합니다.

견적 전에 어떤 정보를 전달해야 하나요?

PCBgogo는 시제품부터 소량 및 양산까지 PCB 제작을 지원하며, 알루미늄 PCB를 포함한 다양한 기판 구조와 표면 마감 조건을 제조 가능성과 DFM 관점에서 검토합니다. 설계와 조립 조건에 따라 적합한 공정이 달라지는 만큼, 견적 단계에서 필요한 정보를 함께 전달하면 선택 범위를 보다 구체적으로 확인할 수 있습니다.

적합한 표면 마감을 고르는 데 고민이 많을 수 있습니다. 표면 마감 종류만 지정하기보다 부품 최소 피치, BGA·QFN 탑재 여부, 예상 리플로 횟수, 보관 기간, RoHS 준수 요구사항, 테스트 접점 및 골드핑거 유무와 같은 조건을 함께 전달하는 것이 좋습니다. 만약 조립까지 의뢰할 계획이라면 솔더 페이스트 종류와 리플로 공정 조건 역시 표면 마감 선택에 영향을 미치는 요소가 됩니다.

알루미늄 기판의 기본 제작 가능 범위는 알루미늄 PCB 제작 사양 안내에서 먼저 확인하실 수 있습니다. 아직 HASL과 ENIG 등 어떤 표면 마감을 선택할지 확정하지 못했더라도 괜찮습니다. PCB 제작 견적 페이지에 Gerber 데이터와 제품·조립 조건을 함께 제출하시면, DFM 검토 단계에서 사용 환경에 맞는 표면 마감 방안을 함께 확인할 수 있습니다.

표면 마감 선택이나 제출 자료에 대해 더 궁금한 점이 있다면 지금 문의하기를 통해 제작팀과 상담해 보세요.

FAQ

알루미늄 PCB에는 ENIG가 가장 좋은 선택인가요?

항상 그렇지는 않습니다. 미세 피치와 보관 안정성이 중요하면 유리하지만, 단순한 LED 보드는 무연 HASL이나 OSP로도 요구사항을 만족할 수 있습니다.

OSP 알루미늄 PCB도 두 번 리플로할 수 있나요?

가능 여부는 OSP 종류와 공정 조건에 따라 달라집니다. 여러 번의 열 이력과 재작업이 예정되어 있다면 제조업체와 조립업체에 허용 횟수를 먼저 확인해야 합니다.

알루미늄 뒷면에도 ENIG가 도금되나요?

일반적으로 아닙니다. ENIG는 노출 동 패드에 형성됩니다. 알루미늄 베이스의 뒷면이나 절단면 보호는 별도 사양으로 확인해야 합니다.
