알루미늄 PCB는 왜 방열에 유리할까? 열전도율·열저항과 제품 리스크

먼저 어떤 결론부터 확인해야 할까요?

열전도율과 열저항은 어떻게 다른가요?

열전도율은 무엇을 말하나요?

열전도율은 재료 자체가 열을 얼마나 잘 전달하는지를 나타내는 물성입니다. 알루미늄 베이스의 열전도율은 일반 수지계 절연재보다 훨씬 높지만, 이 숫자는 금속판 하나의 특성일 뿐 동 패드부터 기판 뒷면까지의 전체 성능을 뜻하지 않습니다. 홍보 페이지에서 큰 숫자로 표시된 값이 알루미늄 합금의 값인지, 절연층의 값인지 먼저 구분해야 합니다.

열저항은 무엇을 말하나요?

열저항은 열이 한 지점에서 다른 지점으로 이동할 때 받는 전체 방해를 뜻하며 보통 ℃/W로 표현합니다. 값이 작을수록 같은 발열에서 온도 상승이 작아집니다. 다만 측정 면적, 시편 구조, 압력, 계면 재료와 냉각 조건이 달라지면 값도 달라지므로 숫자만 떼어 비교하면 안 됩니다.

수도관으로 비유하면 어떻게 이해할 수 있나요?

수도관에 비유하면 쉽게 이해할 수 있습니다. 알루미늄 베이스는 굵은 수도관처럼 열을 잘 퍼뜨리지만, 절연층은 관 중간의 좁은 조임 밸브와 같습니다. 알루미늄 판이 두꺼워도 절연층의 열전도율이 낮거나 두꺼우면 열이 쉽게 통과하지 못합니다. 결국 물의 통과량을 밸브가 좌우하듯, 두께 방향의 열 흐름은 절연층 열저항의 영향을 크게 받습니다.

아래 그림에서 보듯이 알루미늄 베이스 자체는 열 확산에 유리하지만, 절연층이 실제 열저항의 핵심 요소가 됩니다.

그림 1. 알루미늄 PCB 단면과 열 경로. 절연층이 열저항의 주요 병목이 되는 구조(이해를 돕기 위한 AI 기반 개념도)

구매자는 스펙 시트의 어디를 봐야 하나요?

알루미늄 소재 열전도율만 비교해도 될까요?

안 됩니다. 같은 알루미늄 합금을 사용해도 절연층의 조성, 두께와 계면 품질이 다르면 실제 열 성능은 달라질 수 있습니다. ‘고열전도 알루미늄 사용’이라는 문구만 있고 절연층 사양이나 시험 조건이 없다면 완제품 비교 자료로는 부족합니다.

어떤 자료가 있으면 비교가 쉬워질까요?

처음부터 모든 열 관련 항목을 알고 있거나 확정해 두기는 어렵습니다. 다만 업체가 제시한 수치가 실제 제품에도 적용되는지 판단하려면 몇 가지 배경 정보가 필요합니다.

가능하다면 완제품 또는 적용 적층의 열저항·열 임피던스 데이터와 함께 절연층 두께, 절연층 열전도율, 절연 내력, 시험 방법 및 시편 조건을 확인하는 것이 좋습니다. 이 정보가 있으면 방열 성능뿐 아니라 전기적 안전 여유까지 함께 비교할 수 있습니다. 모든 자료가 준비되지 않았더라도 현재 확인 가능한 항목부터 문의하면 됩니다.

서로 다른 업체의 숫자를 바로 비교할 수 있나요?

동일한 단위라도 시험 방법과 시편 면적이 다르면 직접 비교하기 어렵습니다. 데이터시트에 시험 규격, 시편 두께, 측정 방향과 경계 조건이 적혀 있는지 확인하고, 조건이 다르면 같은 방식으로 다시 측정한 자료를 요청해야 합니다.

구매 문의 문구: “알루미늄 PCB 완제품 또는 제안 적층의 열저항 데이터와 해당 측정 방법·시편 조건을 제공해 주실 수 있나요?”

구매가 자주 빠지는 파라미터 함정은 무엇인가요?

알루미늄 판의 높은 열전도율만 강조합니다

금속 베이스가 열을 잘 퍼뜨려도 절연층에서 열이 막히면 전체 경로의 온도 강하는 커집니다. 금속 소재 숫자만으로 제품 수명이나 LED 접합부 온도를 예측하지 마세요.

열저항 숫자는 있지만 측정 조건이 없습니다

측정 조건이 없는 숫자는 업체 간 비교 기준으로 쓰기 어렵습니다. 특히 재료 쿠폰의 열 임피던스와 실제 가공된 완제품의 열저항은 같은 대상이 아닐 수 있습니다.

열저항은 무조건 낮을수록 좋다고 생각합니다

낮은 열저항 소재는 비용이 높을 수 있고, 필요한 절연 내력·접착력·가공성까지 함께 만족해야 합니다. 제품의 발열량과 허용 온도를 계산한 뒤 필요한 수준을 정해야 과도한 사양을 피할 수 있습니다.

제품 조건별로 무엇을 확인해야 하나요?

샘플 승인 후에는 무엇을 고정해야 하나요?

단순히 ‘알루미늄 PCB’라고만 승인하지 말고 적층, 절연층 자재 또는 동등성 기준, 두께 허용오차와 검사 방법을 구매 사양에 남겨야 합니다. 가능하면 실제 부하에서 열화상 또는 온도 센서로 온도 분포를 확인하고, 양산 초도품도 같은 조건으로 재검증합니다.

알루미늄 베이스를 두껍게 하면 열저항이 내려가나요?

두께 방향 전체 열저항에서 절연층이 지배적인 구조라면 알루미늄 베이스만 두껍게 해도 개선 폭은 제한적일 수 있습니다. 그러나 베이스 두께는 횡방향 열확산, 기계 강성, 열용량과 하우징 접촉에 영향을 줍니다. 따라서 ‘효과가 없다’고 단정하기보다 절연층 개선과 베이스 두께 변경을 각각 열 모델이나 시제품 시험으로 비교해야 합니다.

함께 확인하면 좋은 관련 주제는 무엇인가요?

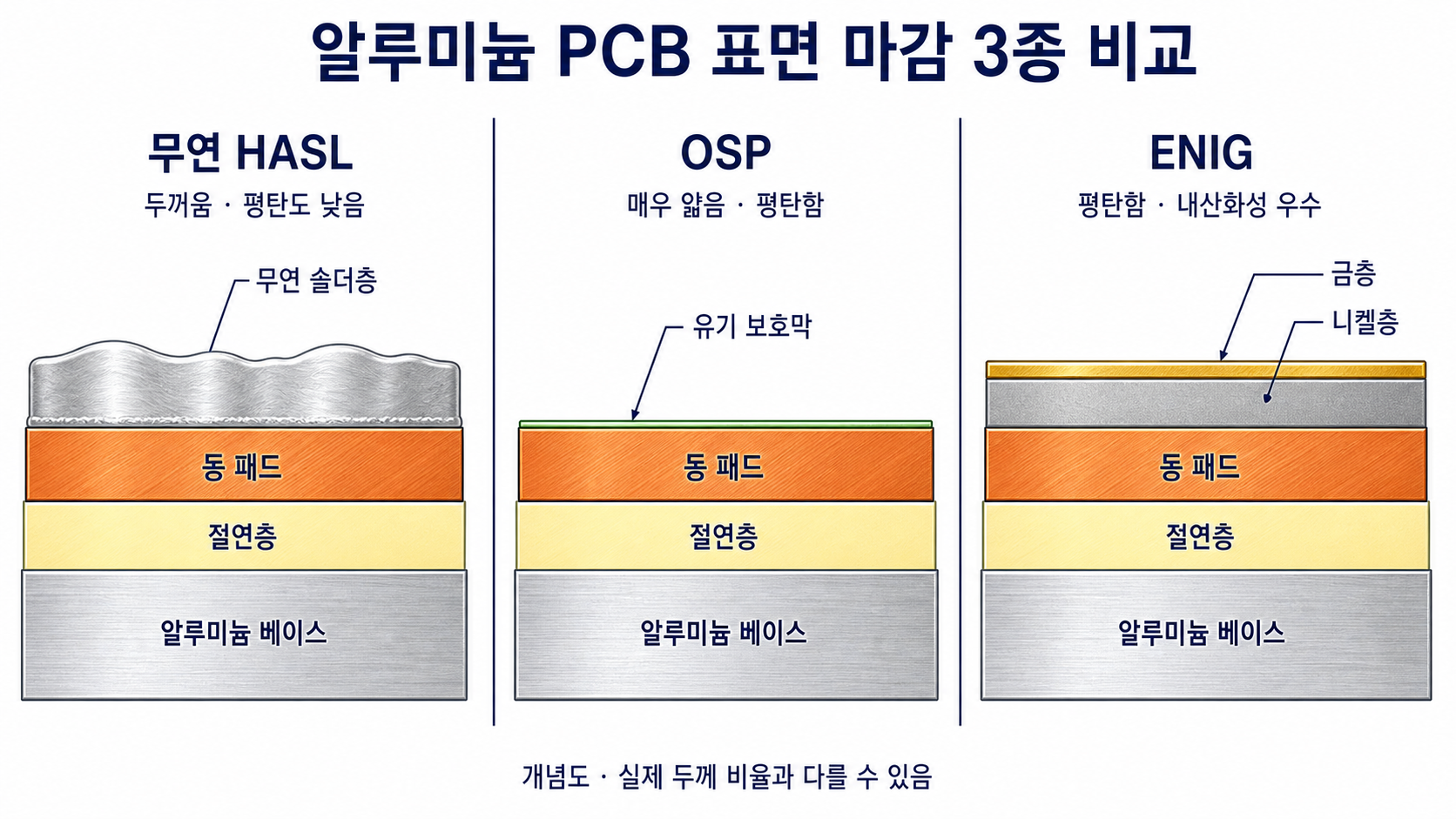

층 위치와 비아 제약을 검토할 때는 ‘단면·양면·다층 알루미늄 PCB는 구조가 어떻게 다를까요?’를, 조립 패드의 납땜성과 보관성을 판단할 때는 ‘알루미늄 PCB 표면 마감 잘못 고르면? HASL, OSP, ENIG 비교’를 함께 확인하면 좋습니다.

견적 전에 어떤 정보를 전달하면 검토가 쉬워질까요?

알루미늄 PCB를 처음 검토할 때 어떤 정보를 준비해야 하는지 바로 알기 어려운 것은 자연스러운 일입니다. 특히 같은 알루미늄 베이스를 사용하더라도 절연층과 적층 구조, 조립 조건에 따라 실제 방열 결과가 달라질 수 있습니다.

현재 확인된 범위에서 제품의 주변 온도와 부품 손실 전력, 허용 접합부 또는 케이스 온도를 먼저 공유하면 열 요구 수준을 파악하는 데 도움이 됩니다. 여기에 기판 크기, 구리 두께, 절연 내력, 알루미늄 베이스 두께, 히트싱크 및 열 계면 재료 조건을 더하면 업체가 적층 구조와 방열 성능을 보다 정확하게 검토할 수 있습니다. 목표 열저항이 정해져 있다면 측정 위치와 경계 조건도 함께 설명하는 것이 좋습니다.

모든 항목을 견적 전에 확정할 필요는 없습니다. 확인된 조건부터 전달하고, 부족한 정보는 제조 가능성 검토 과정에서 보완할 수 있습니다. PCBgogo도 제출된 설계 데이터와 사용 조건을 바탕으로 적층 구조와 필요한 검증 항목을 함께 확인합니다.

사용 가능한 재료와 기본 공정 범위를 먼저 살펴보고 싶다면 알루미늄 PCB 제조 사양 안내를 참고할 수 있습니다.

설계 데이터가 준비된 단계라면 PCB 제작 견적 페이지에 Gerber 파일과 현재 확인된 제품·조립 조건을 제출할 수 있습니다. 자료가 완전하지 않더라도 견적 및 DFM 검토 과정에서 필요한 데이터 형식과 확인 방법을 조율할 수 있습니다.

FAQ

스펙에 열저항 수치가 없으면 어떻게 확인하나요?

제조사에 완제품 또는 제안 적층의 열저항·열 임피던스 데이터와 측정 조건을 문의하는 것이 좋습니다. 알루미늄 소재 열전도율만으로는 전체 기판 성능을 판단하기 어렵습니다.

열저항 수치만 보고 여러 업체의 가격을 비교해도 괜찮나요?

안 됩니다. 시험 방법, 시편 면적, 두께와 냉각 조건이 같아야 의미 있는 비교가 가능합니다.

알루미늄 판을 더 두껍게 하면 열저항이 내려가나요?

절연층이 주요 병목이라면 두께 방향 열저항 개선은 제한적일 수 있습니다. 다만 횡방향 열확산과 강성에는 영향을 주므로 제품 구조 전체로 평가해야 합니다.
