FR-4를 쓸까, 알루미늄 PCB로 바꿀까? 선택 기준 총정리

먼저 어떤 결론부터 확인해야 할까요?

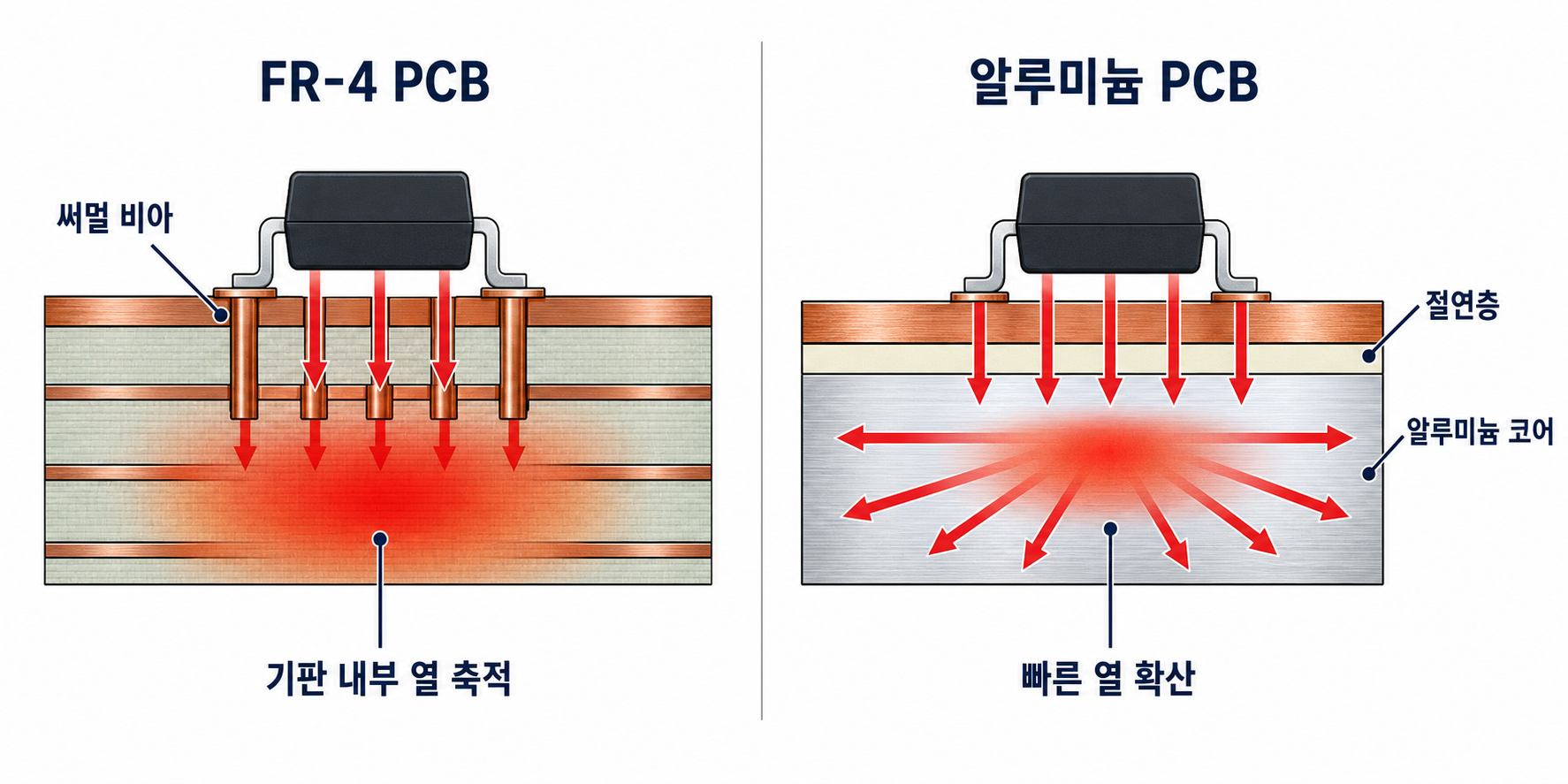

그림 1. FR‑4 PCB와 알루미늄 PCB의 열전달 경로 비교(AI 기반 개념도)

FR-4로는 부족하다고 판단해야 하는 경우는 언제인가요?

접합부 온도가 목표치를 넘을 때

최악 주변 온도와 최대 부하에서 계산하거나 측정한 접합부 온도가 부품 한계를 넘고, 동박 면적 확대나 방열 비아만으로 충분히 낮출 수 없다면 기판을 열 경로의 일부로 다시 설계해야 합니다. 특히 LED 배열 중앙이나 전력 소자 아래에 핫스폿이 반복되면 알루미늄 PCB 전환을 검토할 근거가 됩니다.

열원이 좁은 면적에 집중될 때

고출력 LED, 정류기, 전력 변환 모듈처럼 작은 면적에서 지속적으로 열이 발생하면 FR-4의 두께 방향 열전달이 병목이 될 수 있습니다. 알루미늄 PCB는 적절한 절연층과 넓은 금속 코어를 이용해 열을 기판 전체와 하우징 방향으로 분산하기 쉽습니다.

금속 하우징을 실제 히트싱크로 사용할 수 있을 때

알루미늄 PCB의 장점은 뒷면이 평탄한 금속 하우징이나 히트싱크에 제대로 접촉할 때 가장 분명합니다. 열 계면 재료(TIM), 평탄도와 체결 압력까지 설계할 수 있다면 FR-4의 비아 배열보다 일관된 열 경로를 만들기 쉽습니다.

강성과 대면적 평탄도가 함께 필요할 때

긴 LED 바와 대형 조명 모듈은 열뿐 아니라 취급 중 휨도 관리해야 합니다. 금속 코어가 구조 강성에 도움을 줄 수 있지만, 체결 위치와 열팽창 차이를 검토하지 않으면 솔더 접합부 응력이 오히려 커질 수 있습니다.

알루미늄 PCB로 업그레이드할 필요가 없는 경우는 언제인가요?

FR-4 열 설계로 온도 여유가 확보될 때

저전력 LED, 간헐 동작 제품 또는 부품 간격이 넓은 설계에서 접합부 온도 여유가 충분하다면 FR-4를 유지하는 편이 합리적입니다. 적절한 동박 면적과 열 비아를 적용한 FR-4가 일부 LED 설계에서 금속 코어 기판과 비슷한 열저항을 더 낮은 비용으로 달성할 수도 있습니다.

다층 배선과 층간 연결이 우선일 때

BGA, 고속 신호, 임피던스 제어, 촘촘한 비아와 여러 전원층이 필요한 보드는 단순 알루미늄 PCB로 전환하면서 배선 자유도를 잃을 수 있습니다. 이 경우 FR-4를 유지하고 히트싱크, 히트 스프레더 또는 국부 열전달 구조를 보완하는 편이 낫습니다.

금속 코어에서 열을 받을 구조가 없을 때

기판 뒷면이 공기 중에 떠 있거나 하우징과 접촉하지 않는다면 금속 코어까지 전달된 열을 외부로 배출하기 어렵습니다. 냉각 구조가 없는 상태에서 소재만 바꾸는 것은 비용 대비 효과가 작을 수 있습니다.

선택 경계는 어떤 수치로 확인해야 하나요?

특정 와트 수 하나로 두 소재를 나누는 것은 위험합니다. 동일한 전력이라도 열원 면적, 주변 온도, 허용 접합부 온도, 절연층 열저항, 기판 크기와 대류 조건에 따라 결과가 달라지기 때문입니다. 다음 세 값을 같은 조건에서 비교해야 합니다.

열평형 온도와 온도 여유

최대 부하에서 온도가 더 이상 상승하지 않는 열평형 상태를 측정하고, 부품 최대 정격과 필요한 수명 여유를 남겨야 합니다.

기판에서 히트싱크까지의 전체 열저항

LED-솔더-동박-절연층 또는 FR-4·비아-열 계면 재료-히트싱크의 전체 경로를 비교합니다. 소재 데이터시트의 열전도율 하나만 비교하지 않습니다.

최악 조건에서의 온도 분포

밀폐 하우징, 최고 주변 온도, 최대 전류에서 중앙부와 가장자리의 온도 차이를 확인합니다. 평균 온도가 낮아도 국부 핫스폿이 남으면 설계 변경이 필요합니다.

엔지니어는 어떤 Check-list로 결정하면 될까요?

자주 발생하는 선택 오류는 무엇인가요?

알루미늄이면 자동으로 방열된다고 생각합니다

절연층 열저항이 크거나 히트싱크 접촉이 나쁘면 알루미늄 코어도 충분히 활용되지 않습니다. 기판과 냉각 구조를 하나의 시스템으로 평가해야 합니다.

FR-4는 고출력 제품에 절대 사용할 수 없다고 단정합니다

열 비아, 두꺼운 동박과 충분한 면적을 갖춘 FR-4가 요구 온도를 만족하는 경우도 있습니다. 반대로 비아 비용과 공정 복잡도가 커지면 알루미늄 PCB가 더 단순한 선택이 될 수 있습니다.

열만 보고 전기·기계 요구를 놓칩니다

금속 코어 구조는 배선층, 비아, 절연과 가공 제약이 FR-4와 다릅니다. 회로 밀도, 절연내력, 체결과 열팽창 조건을 DFM 검토 전에 함께 정리해야 합니다.

제작 가능 여부는 어디에서 확인할 수 있나요?

PCBgogo에 제작을 문의하기 전 알루미늄 PCB 제작 사양 안내에서 적용 가능한 구조를 확인할 수 있습니다. 소재 선택이 끝났다면 PCB 제작 온라인 견적에 보드 크기, 완성 두께, 동박, 절연층 열전도율, 수량과 목표 온도를 함께 전달하는 것이 좋습니다.

FAQ

FR-4에서 알루미늄 PCB로 바꾸면 히트싱크가 없어도 되나요?

항상 그렇지는 않습니다. 알루미늄 코어는 열을 퍼뜨리고 뒷면으로 전달하지만, 최종적으로 열을 공기나 하우징 밖으로 내보낼 구조가 필요합니다.

몇 와트부터 알루미늄 PCB를 사용해야 하나요?

고정된 기준은 없습니다. 총전력보다 열원 면적, 주변 온도, 허용 접합부 온도와 전체 열저항을 기준으로 판단해야 합니다.

알루미늄 PCB가 FR-4보다 항상 수명이 긴가요?

온도를 실제로 낮추는 구조라면 수명에 도움이 될 수 있습니다. 그러나 절연층, 솔더 접합부와 체결 응력을 잘못 설계하면 신뢰성이 자동으로 좋아지지는 않습니다.
