알루미늄 PCB: 금속 코어 회로 기판 완전 가이드

전자제품이 계속해서 소형화되고 전력 요구량이 증가함에 따라 열 관리는 PCB 설계에서 가장 중요한 과제 중 하나가 되었습니다. 표준 FR-4 기판은 열을 효율적으로 방출하는 데 종종 한계를 보여, 엔지니어들은 더 뛰어난 대안인 알루미늄 PCB로 눈을 돌리게 되었습니다. 뛰어난 열전도율, 기계적 내구성 및 비용 효율성으로 잘 알려진 알루미늄 PCB는 LED 조명, 전력 전자, 자동차 시스템 등을 위한 최적의 솔루션이 되었습니다. 이 가이드는 알루미늄 코어 PCB 기술에 대해 알아야 할 모든 것, 즉 작동 원리부터 사용 시기까지를 다룹니다.

알루미늄 PCB란 무엇인가?

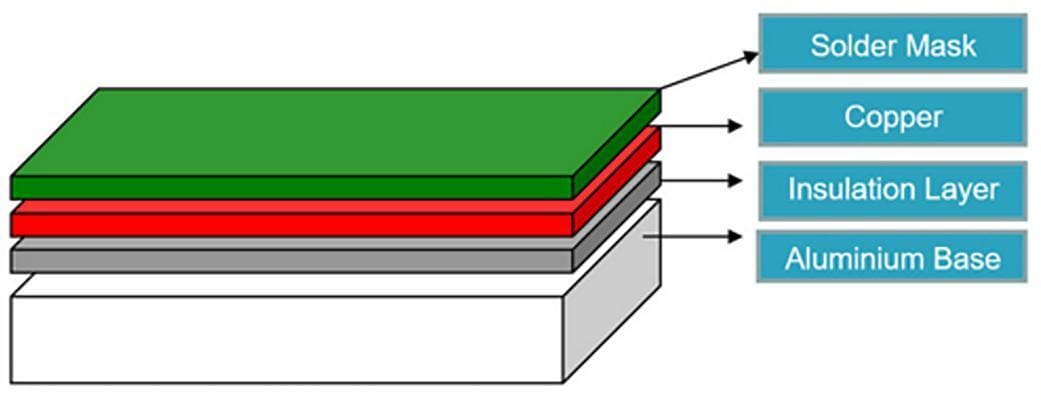

알루미늄 PCB(금속 코어 PCB(MCPCB) 또는 알루미늄 코어 PCB라고도 함)는 기존 유리섬유(FR-4) 대신 알루미늄 기판을 베이스 재료로 사용하는 인쇄회로기판 유형입니다. 이 기판은 일반적으로 세 가지 주요 층으로 구성됩니다:

회로층: 전기 신호를 전달하고 부품을 연결하는 동박 층(일반적으로 1온스 ~ 4온스)

절연층: 구리 회로를 알루미늄 베이스에 접합하면서 효율적인 열 전달을 가능하게 하는 열전도성 및 전기 절연성 층

알루미늄 베이스층: 구조적 지지대를 제공하고 주요 방열판 역할을 하여 부품에서 열을 흡수하고 기판 전체에 분산시키는 금속 기판

표준 알루미늄 PCB의 열전도율은 일반적으로 1 W/m·K ~ 3 W/m·K이며, 고성능 변형의 경우 8 W/m·K 이상까지 가능합니다. 이를 FR-4의 약 0.3 W/m·K 열전도율과 비교하면 그 장점이 즉시 명확해집니다.

알루미늄 코어 PCB 기술의 주요 장점

기존 기판 대신 알루미늄 코어 PCB를 선택하면 몇 가지 의미 있는 엔지니어링 이점이 있습니다:

• 우수한 방열 성능: 알루미늄은 유리섬유보다 훨씬 효과적으로 열을 전도하고 분산시킵니다. 이는 부품 접합 온도를 낮추어 신뢰성을 직접적으로 향상시키고 제품 수명을 연장합니다.

• 기계적 강도: 알루미늄 베이스는 열 사이클링에서 휨에 강한 강성의 치수 안정적인 플랫폼을 제공합니다. 이는 반복적으로 가열 및 냉각되는 어셈블리에 중요합니다.

• 경량: 금속임에도 불구하고 알루미늄은 구리나 강철 대안보다 현저히 가벼워 자동차 전자제품과 같은 중량 민감형 응용 분야에 매력적입니다.

• 환경 친화적: 알루미늄은 무독성이고 재활용이 용이하여 RoHS 지침 및 전자제품 제조의 광범위한 지속 가능성 목표에 부합합니다.

• 비용 효율성: 구리 기반 MCPCB와 비교하여 알루미늄은 우수한 가격 대비 성능 비율을 제공하여 대량 생산에 적합합니다.

원형 알루미늄 PCB LED 응용 분야: 성장하는 시장

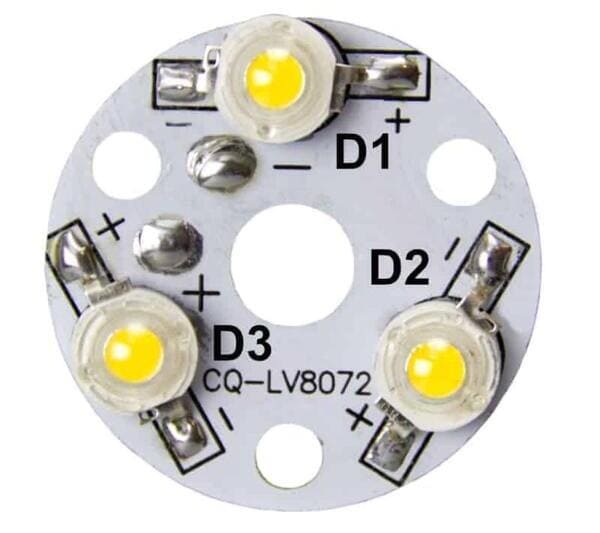

알루미늄 PCB 기술의 가장 널리 사용되는 분야 중 하나는 LED 조명입니다. 원형 알루미늄 PCB LED 형식(다운라이트, 스포트라이트, 가로등 및 식물 재배등에서 흔히 볼 수 있음)은 고출력 LED 패키지를 지원하도록 특별히 설계되었습니다. 이 원형 기판은 LED 어레이 바로 뒤에 장착되어 광속 저하나 조기 고장을 유발하기 전에 다이오드에서 열을 빼냅니다.

왜 원형일까요? LED 모듈은 종종 원형 기판과 일치하는 원형 다이 패턴을 중심으로 설계되어 각 발광체 바로 아래의 구리 커버리지를 최대화합니다. 표준 직경은 소형 스포트 모듈용 20mm부터 고천정 산업용 조명기구용 100mm 이상까지 다양합니다. 원형 알루미늄 PCB LED 형식은 또한 방열판 통합을 간소화하는데, 원형 기판이 상업용 조명에서 흔한 원통형 방열판 프로파일과 깔끔하게 결합되기 때문입니다.

LED 제조업체에게 알루미늄 PCB는 단순한 열 솔루션이 아닌 신뢰할 수 있고 오래가는 조명기구의 기반입니다. LED 조명기구에서 적절히 설계된 알루미늄 코어 PCB는 광속이 저하되기 시작하는 임계값(대부분의 상용 LED에서 85°C로 자주 인용됨) 아래로 접합 온도를 유지하는 데 도움이 됩니다.

LED 조명 이외의 일반적인 응용 분야

LED 조명이 가장 두드러진 응용 분야이지만, 알루미늄 PCB는 다양한 산업 분야에 걸쳐 사용됩니다:

• 전원 공급 장치 및 변환기: 스위칭 전원 공급 장치, 모터 드라이브 및 DC-DC 변환기는 MOSFET 및 정류기 다이오드에서 발생하는 열을 처리하는 알루미늄 기판의 이점을 얻습니다.

• 자동차 전자제품: 엔진 제어 장치, LED 헤드라이트 및 EV 배터리 관리 시스템은 후드 아래 온도와 진동을 견디기 위해 알루미늄 PCB에 점점 더 의존하고 있습니다.

• 오디오 증폭기: 출력 트랜지스터를 통해 상당한 전류를 밀어내는 고음질 증폭기 단계는 알루미늄 기판을 사용하여 신호 경로를 깨끗하게 유지하고 장치를 냉각시킵니다.

• 산업용 모터 컨트롤러: 가변 주파수 드라이브 및 서보 증폭기는 상당한 열을 방출합니다. 알루미늄 PCB는 부피가 큰 외부 방열판에 대한 의존도를 줄입니다.

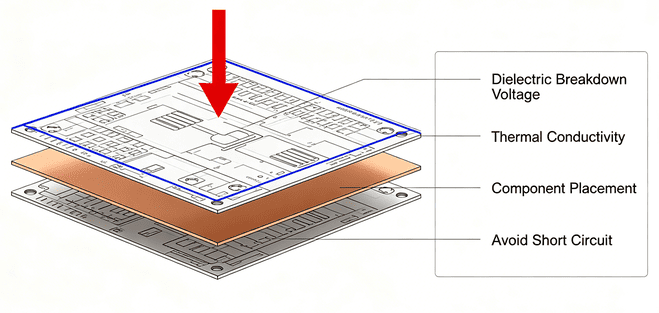

알루미늄 PCB 설계 고려사항

알루미늄 코어 PCB를 설계하려면 일부 표준 PCB 관행을 조정해야 합니다. 알루미늄 베이스가 전도성이 있기 때문에 절연층은 신뢰할 수 있는 전기적 절연을 보장하기 위해 신중하게 지정되어야 합니다. 절연층의任何 손상은 알루미늄을 통한 접지 단락을 초래할 수 있습니다. 설계 사양에서 절연층의 항복 전압을 항상 확인하고 그에 따라 재료를 선택하십시오.

FR-4 기판에서 층간 열 전도를 위해 일반적으로 사용되는 서멀 비아는 단층 알루미늄 PCB에서 다르게 작동합니다. 알루미늄 베이스 자체가 방열판이기 때문에 설계 우선순위는 절연층의 열 저항을 최소화하는 것으로 전환됩니다. 더 얇은 절연층은 열전도율을 개선하지만 전기 절연 여유 공간을 줄입니다. 올바른 균형을 찾는 것이 모든 알루미늄 PCB 설계의 핵심입니다.

부품 배치도 중요합니다. 열적으로 우세한 부품은 가능한 한 알루미늄 기판 위 중앙에 배치해야 하며, 방열 효과가 덜한 가장자리를 피해야 합니다. 온도에 민감한 수동 부품을 적절한 구리 분리 없이 고전력 소자 바로 옆에 배치하지 마십시오.

알루미늄 PCB 대 다른 금속 코어 옵션

알루미늄이 유일한 금속 기판 옵션은 아니지만 가장 널리 채택되고 있습니다. 아래 표는 실제 설계 결정에 가장 중요한 기준에 따라 세 가지 주요 금속 코어 옵션을 비교합니다.

압도적 다수의 열 관리 응용 분야에서 알루미늄이 최상의 균형을 제공합니다. 구리는 우수한 열전도율을 제공하지만 비용과 중량 프리미엄이 발생하여 항공우주나 고전력 RF 설계 외에는 거의 정당화되지 않습니다. 강철은 알루미늄에 비해 열적 이점이 거의 없으며 주류 PCB 제조에서 대부분 부재합니다. 알루미늄 코어 PCB 기술은 실용적인 비용으로 신뢰할 수 있는 방열을 목표로 할 때 지배적인 선택으로 남아 있습니다.

알루미늄 PCB 제조업체 선택

잘 설계된 알루미늄 PCB의 성능은 제조 공정에 크게 좌우됩니다. 열전도율, 절연층 접합 강도 및 구리 접착력은 모두 장기 신뢰성과 안정적인 작동을 보장하는 중요한 요소입니다.

수십 년의 경험을 가진 신뢰할 수 있는 PCB 제조업체로서 PCBgogo는 금속 코어 PCB 생산의 모든 주요 단계를 중요하게 생각합니다. 재료 선정 및 라미네이션부터 최종 검사까지 전체 제조 공정에 걸쳐 엄격한 품질 관리를 유지합니다.

LED 조명 시스템, 전력 전자 제품 또는 산업용 제어 장비를 개발 중이든, 당사 팀은 귀하의 프로젝트 요구사항에 가장 적합한 알루미늄 PCB 솔루션을 선택하는 데 도움을 드릴 수 있습니다. 지금 견적을 요청하고 설계에서 생산으로의 프로젝트 전환을 더 큰 확신과 효율성으로 진행하십시오.

결론

알루미늄 PCB는 현대 전력 및 조명 전자제품의 기초 기술로서 그 위치를 확고히 했습니다. 상업 공간을 밝히는 원형 알루미늄 PCB LED 모듈부터 자동차 제어 시스템의 열을 관리하는 알루미늄 코어 PCB에 이르기까지, 이 기판 유형은 기존 FR-4로는 해결할 수 없는 문제를 해결합니다. 즉, 고전력 전자제품을 수년간 안정적으로 작동할 수 있을 만큼 충분히 냉각시키는 것입니다.

LED 드라이버, 고전류 전력 변환기 또는 자동차 제어 모듈을 설계하든, 알루미늄 PCB를 지정하는 것은 제품이 오래 지속될지 조기 고장될지를 결정하는 엔지니어링 결정인 경우가 많습니다. 경험이 풍부한 제조업체와 협력하고 열 요구사항을 명확히 정의하며 응용 분야에 적합한 절연층을 선택하십시오. 그러면 설계 성능이 향상될 것입니다. 설계에서 생산으로 전환할 준비가 되었다면 PCBgogo와 같은 전문 업체에 견적을 요청하는 것이 알루미늄 PCB 사양을 검증하고 정확한 리드 타임과 가격을 확보하는 실용적인 다음 단계입니다.

자주 묻는 질문

알루미늄 PCB를 다층으로 만들 수 있나요?

대부분의 알루미늄 PCB는 단층 또는 이중층입니다. 진정한 다층 알루미늄 PCB는 기술적으로 가능하지만 여러 구리층과 알루미늄 간의 접합 공정이 복잡하고 비용이 많이 들어 거의 제조되지 않습니다. 열 관리가 필요한 고밀도 설계의 경우 알루미늄 방열판에 FR-4 층을 접합한 하이브리드 적층 구조가 더 실용적인 접근 방식입니다.

알루미늄 PCB의 최대 작동 온도는 얼마인가요?

이는 주로 절연층 재료에 따라 달라집니다. 대부분의 표준 알루미늄 PCB 절연층은 연속 작동 온도 130°C~150°C로 정격되어 있습니다. 폴리이미드 기반 절연층을 사용한 고온 변형은 200°C 이상의 지속 온도를 견딜 수 있어 자동차 또는 산업 환경에 적합합니다.

알루미늄 PCB의 납땜은 FR-4와 다르나요?

알루미늄 PCB의 구리 회로층은 다른 동박 기판과 동일한 방식으로 납땜됩니다. 그러나 알루미늄 베이스가 열을 빠르게 전도하여 리플로우 프로파일에 영향을 미칠 수 있습니다. 특히 기판 가장자리 근처에서 수동 납땜할 때 알루미늄이 방열판 역할을 합니다. 표준 SMT 리플로우 공정은 적절한 예열 프로파일로 일반적으로 잘 작동합니다.
