아두이노·라즈베리파이 프로젝트｜CNC 구조물 설계 팁

서론:공개된 STEP 파일을 내려받아 케이스를 만들었는데 HDMI 플러그가 들어가지 않거나, 보드 아래 부품이 바닥에 닿아 나사가 잠기지 않는 일이 있습니다. 개발 보드 이름은 같아도 리비전, 호환 보드, 커넥터와 장착 부품이 달라 실제 점유 공간이 바뀌기 때문입니다.

이 글은 창작자와 학생이 Arduino 또는 라즈베리파이용 케이스, 브래킷과 고정대를 만들 때만 생기는 문제를 다룹니다. 일반적인 CNC 설계, 공차와 도면 작성 원리는 짧은 내부 링크로 연결하고 여기서는 실물 확인과 조립 실패 예방에 집중합니다.

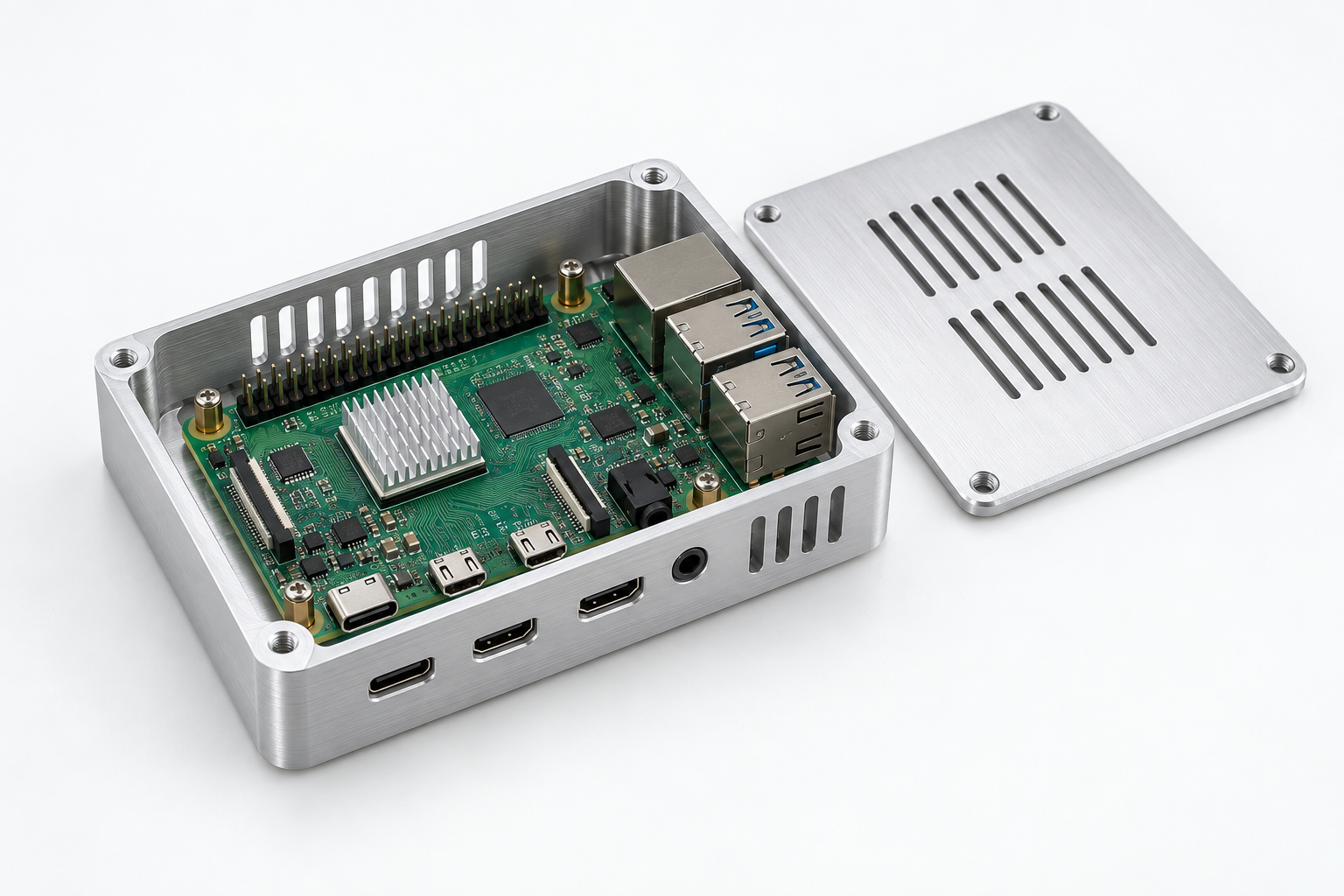

그림 1. 개발 보드와 CNC 알루미늄 케이스 조립 예시(AI 생성 이미지)

다운로드한 STEP 모델을 그대로 믿어도 될까요?

참고 모델로는 유용하지만 제작 기준으로 바로 쓰면 안 됩니다. 공식 라즈베리파이 기구 도면도 치수가 참고용이며 모든 부품이 표시되지 않으므로 실물 보드를 확인하라고 안내합니다. 커뮤니티 모델은 특정 리비전이나 작성자의 측정값을 반영했을 수 있습니다.

라즈베리파이 4B와 5는 장착 홀 배열 자체가 완전히 다른 것이 아닙니다. 핵심 차이는 포트, 부품과 냉각 구조입니다. 케이스 재사용 여부는 홀만 보지 말고 측면 개구부와 높이까지 확인해야 합니다. GPIO 헤더는 2.54 mm 피치를 사용하며, HAT+와 Active Cooler를 함께 쓰는 구성은 보드 간 스페이서를 최소 15 mm, 가능하면 16 mm로 검토하도록 공식 사양이 권장합니다.

창작자 프로젝트에는 어떤 소재가 맞을까요?

금속 케이스는 방열에 유리하지만 창작자 프로젝트에서는 점퍼선과 핀 헤더가 노출되는 경우가 많습니다. PCB 아래에 절연 스탠드오프를 두고, 케이스 모서리와 GPIO 주변에 접촉 금지 공간을 확보합니다. 아노다이징 피막도 나사산과 절삭면에서는 끊길 수 있어 영구 절연층으로 보면 안 됩니다.

아크릴의 균열 원인은 아크릴 CNC 가공에서 별도로 확인할 수 있습니다.

창작자가 가장 자주 놓치는 5가지 오류는 무엇일까요?

1. 커넥터가 아니라 보드 외곽만 보고 개구부를 만듭니다

HDMI나 USB 소켓이 보인다고 플러그가 들어가는 것은 아닙니다. 플러그 몸체와 케이블 굽힘 공간까지 케이스 밖에서 안쪽으로 들어옵니다. 개구부는 소켓 치수에 한쪽 약 0.2~0.5 mm의 초기 여유를 더해 검토하고, 실제 사용할 케이블을 꽂아 확인합니다.

2. 보드 뒷면 부품 높이를 무시합니다

바닥을 평면으로 만들면 뒷면 커패시터나 납땜부가 먼저 닿아 보드가 들릴 수 있습니다. 약 0.5~1.0 mm 이상의 초기 하부 여유를 검토하고, 돌출 부품 아래에는 포켓을 두거나 스탠드오프 높이를 올립니다.

3. 금속이 GPIO와 납땜부에 닿습니다

알루미늄 케이스와 나사가 노출 패드나 GPIO에 닿으면 전원 인가 순간 단락될 수 있습니다. 절연 와셔, 비전도성 스탠드오프와 절연 시트를 사용하고, 조립 후 멀티미터로 전원 레일과 케이스 사이의 의도하지 않은 도통이 없는지 확인합니다.

4. 출력용 3D 모델을 그대로 절삭 가공에 보냅니다

온라인 케이스 모델은 얇은 리브, 닫힌 내부 형상과 날카로운 내측 모서리를 포함할 수 있습니다. 출력에는 가능해도 회전 공구가 접근하기 어렵거나 셋업이 늘어날 수 있습니다.

CNC 가공 설계를 참고하고, 이 글에서는 같은 원리를 반복하지 않습니다.

5. 보드 리비전과 케이스 파일 버전을 연결하지 않습니다

라즈베리파이 4B와 5처럼 외형과 홀은 비슷해도 포트와 냉각 부품이 달라질 수 있습니다. 파일명에 보드 모델, 리비전과 케이스 버전을 함께 넣고, 보드가 바뀔 때 개구부와 높이를 다시 확인합니다.

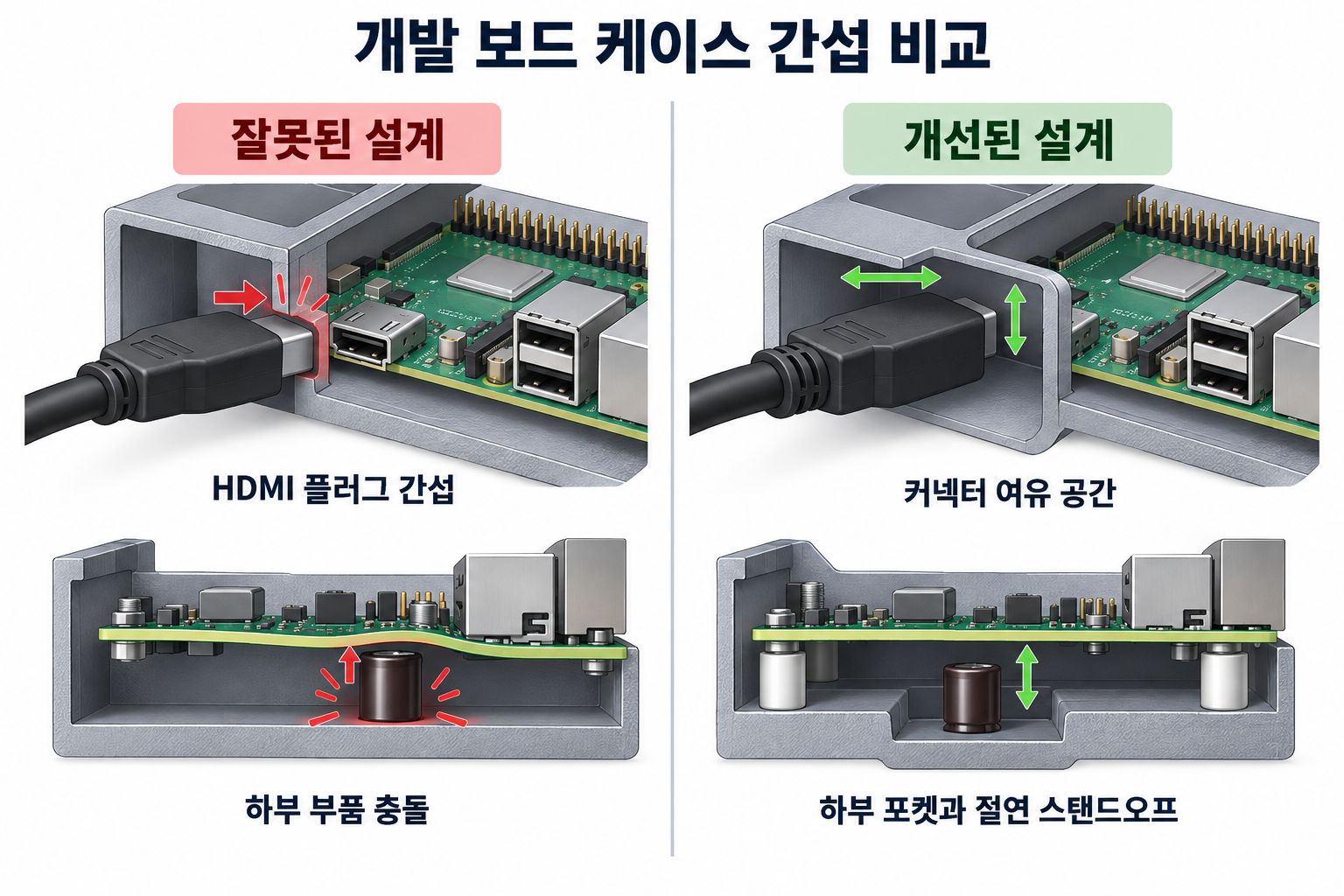

그림 2. 커넥터와 하부 부품 간섭의 잘못된 설계 및 개선 예시(AI 생성 이미지)

가공 전에 무엇을 직접 확인해야 할까요?

· 실물 보드의 길이, 폭, 장착 홀 간격을 캘리퍼로 다시 확인합니다.

· USB-C, HDMI, 전원 포트와 GPIO 헤더의 돌출 길이 및 케이블 방향을 확인합니다.

· 보드 뒷면의 최대 부품 높이와 납땜부 아래 여유를 확인합니다.

· 금속 케이스라면 GPIO, 노출 패드와 나사 주변의 절연 구조를 지정합니다.

· 다운로드한 출력용 모델이라면 CNC 공구가 접근할 수 있도록 형상을 검토합니다.

· 보드 모델·리비전, 케이스 버전과 실제 사용 케이블을 한 목록으로 관리합니다.

CNC 가공과 3D 프린팅 중 무엇을 고를까요?

방열, 반복 체결과 강성이 중요하거나 실제 금속 외관을 확인하려면 CNC 가공이 유리합니다. 형상이 계속 바뀌고 복잡한 내부 구조를 빠르게 확인하려면 3D 프린팅이 더 편할 수 있습니다. 외형은 먼저 출력하고 최종 기능 케이스만 CNC로 만드는 조합도 가능합니다.

강도, 비용과 형상 자유도의 전체 비교는 CNC 가공 vs 3D 프린팅에서 확인할 수 있습니다.

가공 문의 전에 어떤 정보를 전달해야 할까요?

STEP 파일만 보내기보다 사용 보드의 정확한 모델과 리비전, 실물 측정값, 장착 방향, 케이블 종류, 소재와 표면 처리를 함께 적습니다. 2D 도면에는 기준 치수와 꼭 맞아야 하는 개구부만 명확히 표시하고, 나머지는 일반 기준으로 협의할 수 있습니다.

표기 항목은 CNC 도면에서, 치수 우선순위는 CNC 가공 공차에서 확인할 수 있습니다.

아직 케이스 모델이 완성되지 않았다면?

보드 사진과 프로젝트 설명만으로 바로 가공할 수 있는 것은 아니지만, 어떤 자료가 더 필요한지는 먼저 정리할 수 있습니다. PCBgogo는 전자 시제품용 CNC 가공 서비스를 준비하고 있으며, 정식 서비스 전 사전 검토 가능 여부는 개별 확인하고 있습니다.

현재 파일과 질문은 개발 보드 구조물 상담을 통해 전달할 수 있습니다.

자주 묻는 질문

Q: 인터넷에서 받은 라즈베리파이 STEP 파일을 그대로 사용해도 되나요?

A: 참고용으로는 가능하지만 실물과 대조해야 합니다. 공식 도면도 모든 부품을 표시하지 않을 수 있으며 커뮤니티 모델은 리비전이 다를 수 있습니다.

Q: 창작자 케이스에는 알루미늄과 아크릴 중 무엇이 좋나요?

A: 방열과 강성이 중요하면 알루미늄, 절연과 투명성이 중요하면 아크릴이 유리합니다. 금속을 고르면 GPIO와 보드 뒷면의 단락 방지 구조가 필요합니다.

Q: GPIO 주변에는 얼마의 여유를 두어야 하나요?

A: 하나의 고정값은 없습니다. GPIO 피치는 2.54 mm이지만 점퍼 커넥터 몸체와 케이블 방향이 더 큰 공간을 차지하므로 실제 커넥터를 꽂은 상태로 측정해야 합니다.

Q: 3D 프린팅용 케이스 모델을 CNC 가공에 사용할 수 있나요?

A: 변환 없이 바로 쓰는 것은 권장하지 않습니다. 내부 접근, 얇은 리브와 내측 모서리를 검토해 절삭 가능한 형상으로 수정해야 합니다.

Q: 라즈베리파이 4B 케이스를 라즈베리파이 5에 그대로 쓸 수 있나요?

A: 외형과 장착 홀 계열은 비슷하지만 포트, 전원 버튼과 냉각 부품 위치가 달라 그대로 맞는다고 볼 수 없습니다. 실제 조립 모델로 개구부와 높이를 확인해야 합니다.
