블라인드 비아가 있으면 PCB 긴급 제작이 어려워질까요?

서론：블라인드 비아가 들어간 PCB를 긴급 제작할 때 ‘레이저로 작은 홀만 뚫으면 된다’고 생각하면 일정과 비용을 잘못 계산하기 쉽습니다. 블라인드 비아는 연결할 층을 정확히 지정하고, 깊이와 구경을 관리하며, 층별 도금과 검사 조건까지 맞춰야 합니다. 배선 밀도에는 도움이 되지만 모든 보드에 필요한 것은 아닙니다. 이 글은 블라인드 비아 PCB 납기가 길어지는 이유와, 스루 홀로 대체할 수 있는 경계, 견적 전에 고정해야 할 설계 조건을 정리합니다.

스루 홀·블라인드 비아·매립 비아는 어떻게 다를까요?

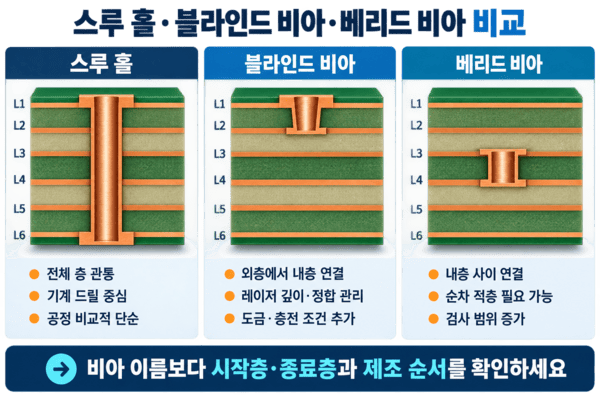

비아를 선택할 때는 이름보다 연결해야 하는 층과 제조 순서를 먼저 봐야 합니다. 아래 표는 각 구조의 연결 범위와 긴급 제작 시 확인할 변수를 빠르게 비교하기 위한 것입니다.

비아의 기본 구조와 용어는 PCB 비아 설계 가이드에서 확인할 수 있습니다.

블라인드 비아가 긴급 제작을 어렵게 만드는 이유는 무엇일까요?

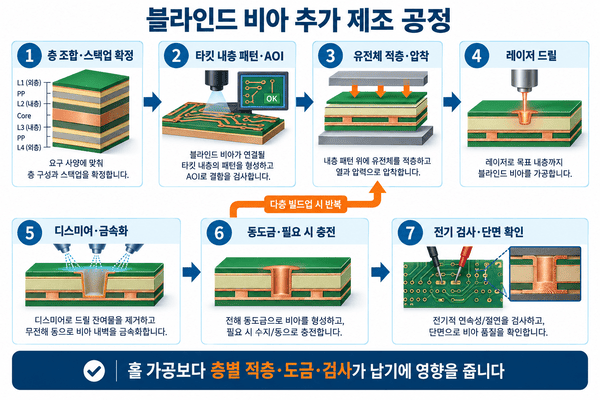

한 번의 드릴이 아니라 층별 공정입니다

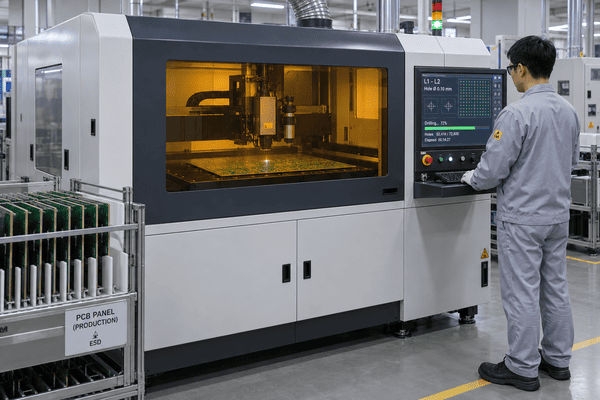

스루 홀은 한 번의 관통 드릴로 여러 층을 연결하지만, 블라인드 비아는 시작층과 종료층을 구분해 깊이를 제어해야 합니다. 레이저 조건, 타깃 패드 위치, 층간 정합이 맞지 않으면 비아가 목표 내층을 놓치거나 패드 밖으로 벗어날 수 있습니다. 따라서 레이저 드릴 가능 범위와 층 조합을 파일 승인 전에 확인해야 합니다.

도금과 충전 조건도 함께 달라집니다

레이저로 홀을 만든 뒤에는 홀 벽과 연결 패드에 구리를 형성해야 합니다. 비아를 다음 층 배선에 바로 사용하거나 패드 안에 배치하는 경우에는 충전 도금, 표면 평탄도와 검사 조건이 추가될 수 있습니다. 단순히 홀 지름만 작게 표시하면 필요한 공정이 누락될 수 있습니다.

언제 블라인드 비아를 선택할 가치가 있을까요?

BGA 피치가 좁아 일반 팬아웃으로 배선이 빠져나오지 않거나, 보드 면적을 줄여야 하고, 인접 층으로 짧은 연결이 필요한 경우 블라인드 비아가 유효할 수 있습니다. 반대로 보드 외곽에 여유가 있고 신호 속도·부품 밀도가 높지 않다면 스루 홀과 배선 재배치로 목적을 달성할 수 있습니다. ‘더 고급 구조’라는 이유만으로 선택하면 납기와 비용만 증가합니다.

HDI 전체가 필요한지 먼저 구분하세요

한두 개의 블라인드 비아만으로 해결되는 보드와, 마이크로 비아·빌드업 적층·비아 충전을 반복하는 HDI 보드는 난도가 다릅니다. HDI는 레이저 드릴과 순차 적층, 추가 도금과 검사가 포함될 수 있으므로 긴급 일정의 여유가 더 작습니다.

HDI 적용 범위는 HDI PCB 개요에서 확인할 수 있습니다.

설계 파일에는 어떤 블라인드 비아 정보를 적어야 할까요?

시작층과 종료층을 숫자로 고정합니다

‘Blind via’라는 문구만으로는 충분하지 않습니다. 예를 들어 L1-L2, L1-L3처럼 시작층과 종료층을 지정하고, 홀 지름·패드 지름·캡처 패드·인접 비아 간격을 함께 표시해야 합니다. 도면과 드릴 파일의 표기가 다르면 제조사가 임의로 연결 층을 선택할 수 없습니다.

보드 두께와 종횡비를 같이 검토하세요

같은 지름의 블라인드 비아라도 연결 깊이가 달라지면 도금과 정합 난도가 달라집니다. 보드 두께, 유전체 두께, 목표 홀 지름과 허용오차를 스택업 표와 함께 검토해야 하며, 인접 비아를 촘촘하게 배치하면 패드 간 절연 여유도 줄어듭니다.

긴급 제작에서 블라인드 비아 검사 범위는 어떻게 정할까요?

외관 검사만으로는 내부 연결과 층별 도금 상태를 모두 확인할 수 없습니다. 전기 검사, 단면 분석, 비아 충전 상태 또는 샘플별 신뢰성 시험이 필요한지 제품 위험도에 따라 결정해야 합니다. 검사 쿠폰을 사용할 경우 쿠폰의 비아 구조가 제품과 같은지, 판정 기준과 보고서 형식이 무엇인지 견적 전에 합의하세요.

검사 생략과 검사 범위 조정은 다릅니다

시제품 수량이 적다고 검사를 전부 없애는 것과, 필요한 연결성 검사는 유지하면서 보고서 범위를 조정하는 것은 다른 결정입니다. 반복 양산을 계획한다면 시제품 단계에서 비아 구조와 검사 방법을 함께 검증해야 이후 승인 지연을 줄일 수 있습니다.

블라인드 비아 PCB 납기를 줄이는 현실적인 방법은 무엇일까요?

첫째, 필요한 층 조합을 최소화하고 동일한 깊이의 비아를 반복 사용합니다. 둘째, 제조사가 보유한 표준 빌드업 구조와 레이저 구경을 우선 검토합니다. 셋째, Gerber·드릴·스택업·비아 표를 한 번에 제출하고 설계 승인 담당자를 지정합니다. 넷째, 특수 비아가 없는 대체 레이아웃을 함께 준비해 비교합니다. 공정 자체를 생략하기보다 설계와 승인 왕복을 줄이는 접근입니다.

견적 전에 무엇을 확인해야 할까요?

블라인드 비아가 필요한 이유와 목표 연결 층이 명확하면 제조사는 레이저 드릴, 순차 적층, 도금과 검사에 필요한 조건을 더 정확히 계산할 수 있습니다. 반대로 층 정보가 비어 있으면 빠른 견적보다 추가 질문이 먼저 돌아옵니다.

다층 공정의 전체 흐름은 다층 PCB 제조 공정에서 확인할 수 있으며, 실제 가능 일정은 PCB 제작 견적 단계에서 파일과 함께 검토하는 것이 좋습니다.
