PCB 차폐 연결 설계의 부식 방지: 3가지 핵심 세부 사항

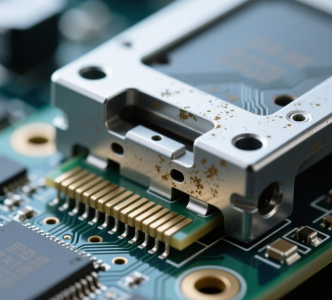

차폐재와 회로기판이 만나는 접합부는 모든 전자 조립품에서 가장 취약한 부분입니다. PCBGOGO의 현장 고장 분석에 따르면 차폐 관련 문제의 80% 이상이 바로 이 접합부에서 발생합니다. PCB 차폐 연결 설계에서 환경적 요인을 고려하지 않으면 접촉점의 부식이 발생하여 EMI 차단 성능이 저하되고, 전도성 산화층이 생성되어 치명적인 단락 사고로 이어질수 있습니다. 장기적인 신뢰성을 확보하기 위해 엔지니어는 다음 세가지 핵심 부식 방지 사항을 반드시 구현해야 합니다.

1. 틈새 부식을 방지하기 위해 접합 방법을 최적화합니다.

틈새 부식은 차폐막과 기판 접합면에서 가장 흔한 위협 요소입니다. 차폐막과 PCB 사이에 작은 틈이 생기면 습기와 부식성 가스가 갇혀 정체된 미세 환경이 조성되고, 이는 금속 부식을 가속화합니다.

• 납땜: 고신뢰성이 요구되는 애플리케이션에 가장 적합한 방식입니다. 납땜은 틈새 없이 완벽한 밀봉을 제공합니다. 기존의 웨이브 솔더링 방식은 기계적 응력이나 변형을 유발할수 있지만 PCBGOGO는 고품질의 틈새 없는 접합을 위해 레이저 솔더링 또는 정밀 수동 솔더링을 권장합니다.

• 스냅온 클립: 스냅온 클립은 유지보수 및 조립이 편리하지만 본질적으로 틈이 생깁니다. 설계에 스냅온 방식의 보호 덮개가 필요한 경우, 습기 유입을 차단하기 위해 접촉면에 실리콘이나 전도성 고무와 같은 밀봉 개스킷을 추가하는 것이 좋습니다.

산업용 또는 옥외용 전자제품의 경우, 납땜된 PCB 차폐 연결 설계는 틈새로 인한 부식에 대해 가장 강력한 방어책을 제공합니다.

2. 갈바닉 부식을 방지하기 위해 표면 마감을 표준화하십시오.

갈바닉 부식은 서로 다른 두 금속이 전해질(습기나 염수 분무 등) 내에서 전기적으로 접촉할 때 발생합니다. 예를 들어, 아연 도금된 강철 차폐막이 주석 도금된 PCB 패드에 부착되면 아연이 양극 역할을 하여 빠르게 부식되는 "배터리" 효과가 나타납니다.

PCB 차폐 연결 설계의 성공 비결은 전기화학적 호환성을 확보하는 것입니다.

• 재질 일치: 항상 동일한 표면 처리를 목표로 하십시오. 차폐재가 니켈 도금된 경우 PCB 패드에도 니켈 기반 마감 처리(예: ENIG)를 사용해야 합니다.

• 절연 장벽: 극단적인 경우, 접합부에 컨포멀 코팅(액상 랩)을 적용하여 금속을 외부 환경으로부터 절연할수 있습니다. 단, 코팅이 EMI 억제에 필요한 접지 경로를 차단하지 않도록 주의해야 합니다.

3. 습기 축적을 방지하기 위해 배수 및 환기 시설을 설치하십시오.

고인 물은 부식의 궁극적인 촉매제입니다. 습한 환경에서는 종종 실드 바닥면에 결로가 발생하여 납땜 접합부의 산화가 빠르게 진행됩니다.

• 미세 배수구멍: 엔지니어는 차폐체의 가장 낮은 지점에 작은 배수구(일반적으로 직경 0.5mm~1.0mm)를 설치해야 합니다. 이 배수구를 통해 습기가 빠져나가면서도 패러데이 케이지의 차폐 효과는 유지됩니다.

• 통풍구: PCB 레이아웃에서 연결 지점 근처에 작은 통풍구를 추가하면 공기 흐름이 촉진되어 갇힌 응축수의 증발 속도가 빨라집니다.

PCBGOGO 는 고객이 DFM(제조 용이성 설계) 단계에서 이러한 기능에 가장 적합한 위치를 파악하도록 지원하여 PCB 차폐 연결 설계의 수명을 크게 향상시킵니다 .

결론

차폐막의 효과는 가장 약한 부분에 달려 있습니다. 틈새 제거, 재료 호환성 및 습기 관리에 집중함으로써 표준 PCB 차폐 연결 설계를 고성능 내식성 시스템으로 전환할수 있습니다.
