커스텀 PCB 비용 분석: 가격 영향 요소 및 비용 절감 방안

커스텀 인쇄회로기판의 가격 편차가 매우 크며 간단한 시제품은 달러 단위로 저렴하지만 고층 다층 산업용 기판은 단위당 수천 달러까지 발생합니다. 최종 견적은 단일 요소로 결정되지 않고 기판 소재, 스택업, 공정, 자재 구매 등 여러 설계 조건이 합산되어 산출됩니다.

시제품 검증 또는 대량 양산 준비 상관없이 비용 영향 요소를 잘 파악하면 예산 계획을 정확히 세우고 불필요한 추가 비용을 피할 수 있습니다.

PCB 가격에 영향을 미치는 5가지 핵심 요소

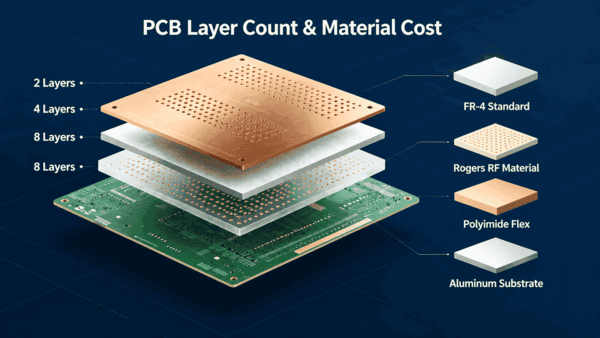

1. 스택업 층 수

층 수가 많아질수록 필요한 원자재, 압착 공정, 가공 단계가 함께 늘어납니다. 2층 기판에서 4층으로 업그레이드하면 제조 비용이 거의 두 배가 되며, 4층에서 8층으로 늘리면 비용이 약 3배 상승합니다. 프로젝트 초기에 층 수 필요성을 평가해야 하며 많은 4층 설계는 배선 최적화를 통해 2층으로 동일한 기능 구현 가능합니다.

2. 기판 크기 및 기재 소재

기판 크기가 클수록 한 장 생산 패널에서 생산할 수 있는 수량이 적고 원자재 소모가 커집니다. 표준 FR-4 기재는 가성비가 가장 좋아 대부분 일반 제품에 적용합니다. 특수 기재(RF용 로저스, 폴리이미드 연성 기판, 알루미늄 기판)는 일반 기판 대비 3~20배 가격으로 성능 필수 요구 사항일 때만 사용해야 합니다.

3. 표면처리 공정

표면처리는 비용과 장기 신뢰성 모두에 영향을 미칩니다.

· HASL 열풍 평탄화: 가장 저렴하며 일반 회로에 적합한 표준 공정

· ENIG 무전해 니켈 침지 금: 가격이 높고 미세 피치 부품, 기판 가장자리 커넥터, 장기 보관 고신뢰 제품에 적합 예산 민감 프로젝트는 정밀 납땜 요구사항이 없다면 HASL로 충분합니다.

· 관련 가이드: HASL vs ENIG: 2026년 PCB 표면처리 공정 선택 가이드

4. 비아 공정

표준 스루홀 비아가 가장 저렴하며 블라인드/매립 비아, 마이크로비아, 패드 내 비아 등 고급 HDI 구조는 가공 난이도와 견적을 크게 상승시킵니다. 고밀도 부품 배치가 필수적인 경우가 아니면 패드 내 비아, 고밀도 상호연결 공정을 지양하는 것이 좋습니다.

5. 생산 납기

출하 속도가 단가에 직접 영향을 미치며 표준 납기 제품은 가격이 합리적이고 긴급 급속 생산은 가공 요금이 크게 상승합니다.

프로젝트 일정 계획에 여유가 있다면 표준 생산 주기를 선택하는 것이 가장 경제적입니다.

PCB 어셈블리(PCBA) 비용 구성 참고표

PCB 어셈블리 비용은 부품 소싱, 스텐실 제작, 자동 픽앤플레이스, 리플로우 납땜, 전 공정 검사를 포함합니다. 대부분 프로젝트에서 어셈블리 총 비용이 베어 기판 제작 비용보다 높습니다.

어셈블리 비용에서 가장 큰 변수는 전자 부품으로 전체 PCBA 지출의 50%~70%를 차지합니다. 스루홀 부품은 SMD보다 가공 비용이 높으므로 스루홀 부품 수량을 줄이는 것이 어셈블리 비용 절감의 가장 효율적인 방안 중 하나입니다.

가성비 높은 PCB 설계 비용 절감 전략

단순히 업체 견적만 비교하는 것은 진정한 비용 절감이 아니며 설계 및 자재 구매 단계에서 미리 최적화해야 합니다.

1. 초기 단계 회로 레이아웃 최적화 깔끔한 배선 설계로 배선 복잡도를 낮추고 불필요한 비아를 최소화하며 추가 층 수 및 HDI 고급 공정 사용을 피할 수 있습니다.

2. 가능한 한 스택업 층 수 축소 초기 4층 설계 중 상당수는 배선 보완을 통해 2층으로 간소화 가능하며 기판 제작, 어셈블리 두 가지 비용을 동시 줄일 수 있습니다.

3. 표준 기재 및 표면처리 사용 대부분 제품은 FR-4 기재 + HASL 열풍 평탄화로 안정적인 성능과 저비용을 동시 만족하며 고가의 특수 공정을 추가할 필요가 없습니다.

4. 표준 부품 패키지 및 제조 규격 준수 0402, 0603 등 범용 표준 패키지를 사용하면 특수 가공 요금을 방지하고 자재 구매 편의성을 높입니다.

5. 양산 적합 설계(DFM) 원칙 적용 제조 공정에 맞는 설계는 납땜 불량, 배선 어긋남, 양산 수율 저하 등 생산 문제를 줄여 후반 고비용 리워크를 방지합니다.

6. BOM 자재 명세서 간소화 사용하는 부품 종류를 줄이면 공급업체 대량 구매 단가 협상 유리해집니다.

7. 가능한 단면 실장 설계 채택 한쪽 면에만 부품을 배치하면 리플로우 공정 횟수를 줄여 인력 및 장비 가공 비용을 낮춥니다.

PCBgogo 실시간 PCB 견적 툴로 비용 산출

PCB 제작 비용을 빠르게 예측하고 싶다면 PCBgogo 온라인 실시간 견적 플랫폼을 활용하여 생산 전 여러 공정 옵션의 가격을 비교할 수 있습니다. 간편 견적 산출 단계:

1단계: 기재 종류 선택(FR-4, 로저스, 알루미늄 등)으로 기판 기본 분류 지정

2단계: 기판 가로세로 크기, 주문 수량 입력 후 기본 견적 생성

3단계: 층 수, 동박 두께, 최소 드릴 홀 등 맞춤형 제조 규격 설정

4단계: 표면처리, 솔더 마스크 색상, PCBA 어셈블리 등 부가 서비스 선택 후 계산

클릭으로 최종 견적 확인

   PCB 견적서 바로 받기

지금 바로 PCB 실시간 견적 조회 생산 전 각 설계 옵션의 가격 차이를 미리 파악하여 예산 계획 수립에 용이합니다.

마무리

커스텀 PCB 가격은 층 수, 기재 소재, 표면처리, 비아 공정, 부품, 납기 등 수십 가지 세부 조건이 합산되어 결정됩니다. 우수한 엔지니어는 단가가 가장 저렴한 업체만 찾는 것이 아니라 설계 초기부터 DFM 양산 적합 기준을 준수하고 BOM 자재를 표준화하며 합리적인 생산 일정을 계획합니다. 위 최적화 방안을 적용하면 제품 신뢰성을 희생하지 않고 PCB 관련 총 비용을 30~60% 절감할 수 있습니다.

자주 묻는 질문: PCB 제작 및 어셈블리 비용

1. 가장 저렴한 PCB 제작 방식은 무엇인가요? 2층 FR4 기판 + HASL 표면처리, 표준 부품 사용, 고급 비아 공정 미적용입니다. 설계를 간소화하고 특수 기재를 사용하지 않아야 비용이 최소화됩니다.

2. 대량 양산 시 PCB 단가가 낮아지는 이유는 무엇인가요? 스텐실, 금형, 장비 설정 등 초기 고정 비용이 여러 제품에 분산되고 자동화 양산으로 개별 가공 비용이 크게 감소하기 때문입니다.

3. PCBA 어셈블리 비용에 가장 큰 영향을 미치는 요소는 무엇인가요? 전자 부품(BOM)으로 전체 어셈블리 비용의 50~70%를 차지하며 희귀하거나 특수 규격 부품은 구매 및 가공 비용을 추가로 상승시킵니다.

4. 모든 PCB에 ENIG 무전해 니켈 금을 사용해야 하나요? 아닙니다. 미세 피치 부품, 고신뢰성 요구 제품, 보드 가장자리 커넥터에만 필요하며 일반 회로는 HASL로 충분하고 비용 효율이 더 좋습니다.

5. 품질을 떨어뜨리지 않고 PCB 비용을 줄이는 방법은 무엇인가요? 레이아웃 최적화, 층 수 축소, 표준 기재 사용, BOM 간소화, DFM 설계 가이드 준수 다섯 가지 방향으로 조절하면 전기 성능을 유지한 채 비용을 낮출 수 있습니다.
