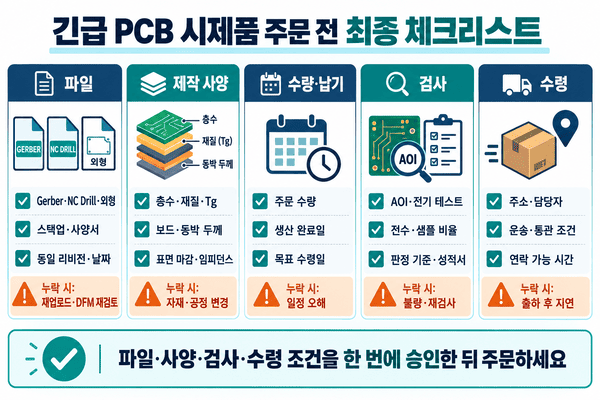

긴급 PCB 시제품 주문 전 최종 체크리스트

서론：긴급 PCB 시제품은 주문 버튼을 빨리 누르는 것보다, 주문 전에 빠뜨린 조건이 없는지가 더 중요합니다. Gerber는 준비됐지만 드릴 파일이 다른 버전이거나, 목표 수령일과 생산 완료일을 혼동하면 Quick Turn PCB 슬롯을 확보해도 일정이 흔들릴 수 있습니다. 이 글은 본 주제 클러스터의 마무리용으로, 파일·사양·검사·수령 정보를 한 번에 점검하는 최종 체크리스트를 제공합니다.

긴급 PCB 시제품 주문 전에 무엇을 최종 확인해야 할까요?

최종 확인의 핵심은 자료가 많다는 데 있지 않습니다. 서로 다른 버전의 파일과 서로 충돌하는 사양이 없는지 확인하고, 누가 질문에 답하고 승인할지 정하는 것입니다.

파일과 제작 사양은 어떻게 고정해야 할까요?

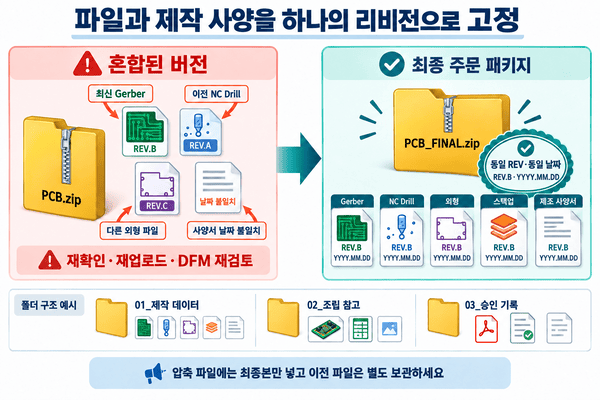

Gerber·드릴·외형 파일의 리비전을 맞춥니다

Gerber, NC Drill, 보드 외형과 제조 사양서에 같은 리비전과 날짜를 표시하세요. 조립 파일이나 회로도 원본이 포함된다면 제작용 출력 데이터와 구분해 폴더를 나누는 편이 안전합니다.

제출 파일의 기본 범위는 PCB 제작 파일 안내에서 확인할 수 있습니다.

층수·재질·두께·표면 마감을 한 줄로 요약합니다

파일만 보내고 제작 사양을 비워 두면 제조사가 일반값을 가정하게 됩니다. 층수, FR-4 등급 또는 특수 재질, 보드·동박 두께, 표면 마감, 색상과 필요한 임피던스를 주문 메모에 함께 적으세요.

DFM 검토와 검사는 어디까지 요청해야 할까요?

긴급 주문도 제조 가능성 검토와 필요한 검사 기준을 생략하면 안 됩니다. 선폭·간격, 홀, 보드 가장자리와 솔더 마스크처럼 생산 가능성에 영향을 주는 항목은 주문 전에 질문을 마무리하세요.

긴급 제작의 설계 검토는 PCB DFM 내용을 참고하고, 개방·단락 확인 범위는 PCB 전기 테스트 기준으로 구분할 수 있습니다.

전기 테스트와 성적서 범위를 숫자로 적습니다

‘검사 필요’라는 표현만으로는 전수인지 샘플인지 판단하기 어렵습니다. 검사 비율, 판정 기준, 보고서 형식과 제출 시점을 함께 지정하세요. 안전·인증·고객 규격이 있다면 내부 기준보다 우선합니다.

수량과 납기는 어떻게 계산해야 할까요?

목표 수령일은 생산 완료일과 다릅니다. 생산 후 전기 테스트, 포장, 국제 운송, 통관과 현지 배송이 남을 수 있으므로 전체 일정을 역산해야 합니다. 일부 수량만 먼저 필요한 경우에는 분할 출하가 총비용과 일정에 실제로 도움이 되는지도 확인하세요.

주문 직전에 자주 발생하는 실수는 무엇일까요?

이전 리비전 파일을 압축 파일에 남겨 둡니다

파일명이 비슷한 이전 데이터를 함께 보내면 제조사와 구매 담당자가 기준 파일을 다시 확인해야 합니다. 최종본만 남기고 이전 파일은 별도 보관하세요.

‘출하’와 ‘수령’을 같은 날짜로 생각합니다

출하일은 운송이 시작되는 날이고, 수령일은 통관과 배송이 끝나는 날입니다. 프로젝트 시험 일정은 수령일을 기준으로 잡아야 합니다.

검사 요구를 주문 후에 추가합니다

생산 후 전수 전기 테스트나 추가 성적서를 요청하면 검사 슬롯과 출하 일정이 바뀔 수 있습니다. 처음부터 필요한 검사와 보고서를 제출 조건에 넣으세요.

최종 사양과 파일을 정리한 뒤 PCB 제작 견적에서 실제 납기와 비용을 확인할 수 있습니다.

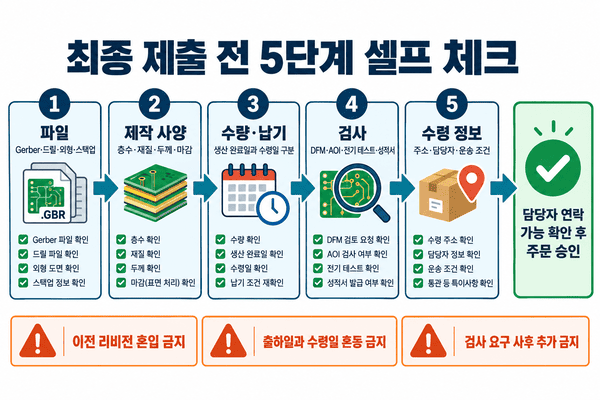

최종 제출 전에는 어떤 순서로 셀프 체크하면 좋을까요?

파일 → 제작 사양 → 수량·납기 → 검사 → 수령 정보 순서로 확인하면 앞 단계의 변경이 뒤 단계에 미치는 영향을 줄일 수 있습니다. 마지막으로 담당자가 실제로 연락 가능한지 확인하고 주문을 승인하세요.

자주 묻는 질문(FAQ)

Q1. Quick Turn PCB Prototype 주문에서 가장 먼저 확인할 것은 무엇인가요?

A1. 최종 Gerber·NC Drill·외형 파일의 리비전과 목표 수령일을 먼저 확인하세요. 이후 제작 사양과 검사 범위를 같은 버전으로 고정해야 합니다.

Q2. 파일만 보내고 보드 사양은 제조사가 정해도 되나요?

A2. 권장하지 않습니다. 층수·재질·두께·동박·표면 마감은 비용과 납기에 영향을 주므로 주문자가 명확히 표시해야 합니다.

Q3. 긴급 주문에도 DFM 검토가 필요한가요?

A3. 필요합니다. DFM 질문으로 파일을 수정하는 데 걸리는 시간이 가속 제작으로 줄인 시간보다 커질 수 있습니다.

Q4. 전기 테스트는 전수로 해야 하나요?

A4. 프로젝트 기준에 따라 다릅니다. 수량, 안전성, 고객 요구와 불량 비용을 기준으로 전수·샘플 비율과 판정 기준을 사전에 합의하세요.

Q5. 주문 전 최종 견적을 받을 때 어떤 정보를 함께 보내야 하나요?

A5. 파일 리비전, 층수·재질·두께·표면 마감, 수량, 목표 수령일, 검사 범위와 수령 정보를 함께 보내야 비교 가능한 견적을 받을 수 있습니다.
