긴급 PCB 제작 전에 DFM 검토가 필요한 이유

서론:납기가 급하면 DFM 검토를 줄여야 더 빨리 제작할 수 있다고 생각하기 쉽습니다. 하지만 제조 한계를 벗어난 선폭이나 잘못된 홀 속성은 생산 중에 자연스럽게 수정되지 않습니다. 파일을 다시 받고 재작업하면 가속 제작으로 줄인 시간이 사라집니다. 긴급 PCB 제작일수록 회로 기능 검증과 별도로 생산 가능성을 먼저 확인해야 하는 이유입니다.
긴급 상황에서 DFM이 왜 더 중요할까요?
제조 가능성 설계 검토(DFM)는 회로가 의도대로 동작하는지 확인하는 전기 설계 검증이 아닙니다. 제출 데이터가 실제 식각, 드릴링, 도금, 압착, 솔더 마스크와 외형 가공으로 구현 가능한지 확인하는 과정입니다. 회로 오류가 없어도 DFM 위반이 있으면 보드는 만들기 어렵거나 수율과 비용이 나빠질 수 있습니다.

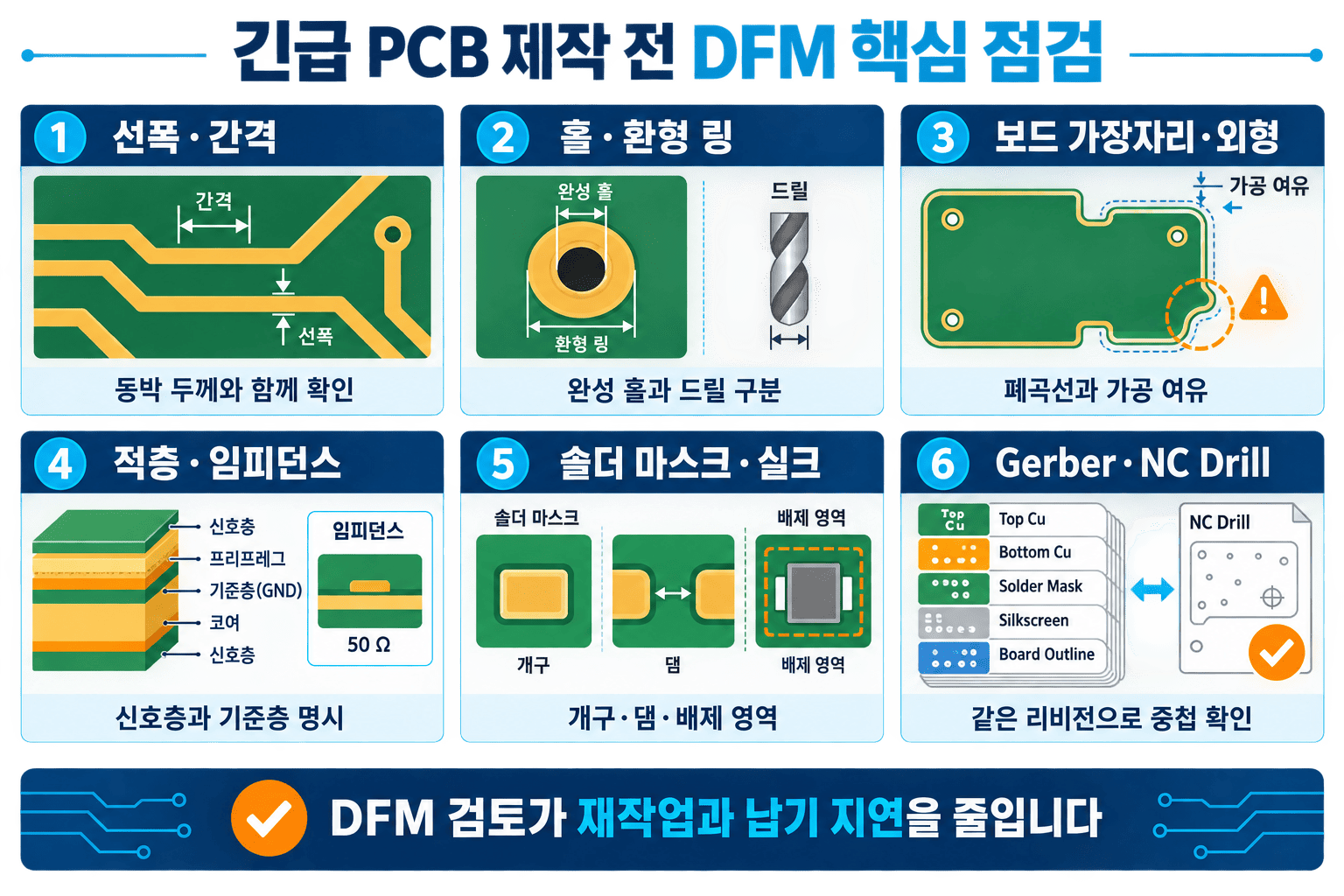

어떤 DFM 항목을 먼저 확인해야 할까요?

| DFM 항목 | 확인 내용 | 놓쳤을 때 생기는 문제 |
|---|---|---|
| 선폭·간격 | 최소값, 동박 두께, 제조 능력의 조합 | 과식각에 의한 단선 또는 동박 잔류에 의한 단락 |
| 홀·환형 링 | 완성 홀, 드릴 크기, 패드 여유, PTH·NPTH | 브레이크아웃, 도금 불량, 조립 간섭 |
| 보드 가장자리 | 동박·패드·부품과 외형선 사이 여유 | 라우팅 후 동박 노출, 균열, 부품 간섭 |
| 적층·임피던스 | 레이어 순서, 유전체, 동박, 목표값과 허용오차 | 임피던스 이탈, 두께 변경, EMC 문제 |
| 솔더 마스크 | 개구, 마스크 댐, 패드·비아와의 정렬 | 솔더 브리지, 패드 일부 가림, 비아 노출 |
| 실크·외형 | 실크의 패드 침범, 외형 폐합, 슬롯·V-컷 | 식별 불량, 가공 해석 오류, 재확인 |
선폭과 간격은 어떤 조건과 함께 봐야 할까요?
최소값 하나만 맞추면 충분할까요?
최소 선폭·간격은 동박 두께, 패턴 밀도와 제조 공정에 따라 달라집니다. 1 oz 동박은 공칭 약 35 μm로 통용되지만 외층 완성 동박은 도금이 더해질 수 있습니다. 같은 선폭이라도 동박이 두꺼우면 식각 보정과 간격 확보가 더 중요해지므로 제조사의 최소값을 조건 없이 복사하면 안 됩니다.
고전류 영역과 미세 패턴을 어떻게 나눌까요?
보드 전체를 두꺼운 동박과 최소 간격으로 설계하면 서로 충돌하는 요구가 됩니다. 전류가 큰 영역은 필요한 동박과 선폭을 확보하고, 미세 피치 부품 주변은 패턴 간격과 패드 형상을 우선 검토하세요. 두 요구가 만나는 영역은 넥다운 길이와 온도 상승을 함께 확인해야 합니다.
홀과 환형 링에서는 무엇을 놓치기 쉬울까요?
완성 홀과 드릴 크기를 구분했나요?
도금 스루 홀(PTH)은 드릴링 뒤 홀 벽에 구리가 형성되므로 완성 홀은 드릴 공구 지름보다 작아집니다. 부품 리드가 들어가는 홀에 드릴 크기만 적으면 조립 여유가 부족할 수 있습니다. 비도금 홀(NPTH), 슬롯과 장공은 전기적 홀과 구분해 출력해야 합니다.
패드 여유가 위치 편차를 흡수할 수 있나요?
홀과 패드 중심에는 제조상 위치 편차가 생길 수 있습니다. 패드 지름이 작으면 환형 링이 한쪽에서 끊어지는 브레이크아웃 위험이 커집니다. 홀 지름만 줄이기보다 부품 리드, 도금, 공차와 패드 외경을 함께 검토해야 합니다.
완성 홀과 드릴 조건은 PCB 드릴링 자료에서 더 자세히 확인할 수 있습니다.
보드 가장자리와 외형은 왜 문제가 될까요?
라우터 비트와 V-컷은 설계선에 폭이 없는 이상적인 절단이 아닙니다. 외형에 가까운 동박은 가공 편차로 노출되거나 찢어질 수 있고, 가장자리 부품은 분리 응력을 받을 수 있습니다. 카드 엣지 접점처럼 의도적으로 끝까지 이어지는 구조와 일반 패턴을 구분하고 컷아웃·슬롯도 실제 가공 경로로 확인하세요.
외형선이 겹치거나 닫히지 않으면 절단 경로를 다시 확인해야 합니다. 하나의 폐곡선과 명확한 가공 레이어를 사용하세요.
적층과 임피던스는 어떻게 검토해야 할까요?
레이어 수만 같다고 적층이 같은 것은 아닙니다. 신호층과 기준면의 거리, 유전체와 동박이 바뀌면 임피던스도 변합니다. ±10%는 흔히 보이는 임피던스 허용 범위지만 인터페이스와 제조 능력에 따라 달라질 수 있습니다. 목표값, 허용오차, 신호 레이어와 기준층을 함께 전달하세요.
레이어 순서와 적층 구조는 PCB 레이어 가이드에서 확인할 수 있습니다. 전체 두께가 기구 조립에 중요하다면 표준 PCB 두께 조건도 함께 검토하세요.
솔더 마스크와 실크는 조립에 어떤 영향을 줄까요?
마스크 개구와 댐이 남아 있나요?
미세 피치 패드 사이의 솔더 마스크 댐이 제조 한계보다 작으면 실제 생산에서 사라질 수 있습니다. 반대로 개구가 작거나 정렬 여유가 부족하면 패드 일부가 마스크로 덮일 수 있습니다. BGA·QFN은 솔더 마스크 정의 방식과 비아 처리 조건을 부품 패키지 및 조립 공정과 함께 확인해야 합니다.
실크가 패드와 홀을 침범하지 않나요?
실크 문자와 기준 표시가 패드 위에 놓이면 인쇄가 잘리거나 납땜 면에 잉크가 남을 수 있습니다. 부품 번호를 읽을 수 있는지뿐 아니라 패드, 테스트 포인트와 홀 주변의 배제 영역을 확인하세요.
실제 DFM 위반은 어떤 불량으로 이어질까요?
| 설계 위반 사례 | 현장에서 나타나는 결과 | DFM 단계의 대응 |
|---|---|---|
| 두꺼운 동박에 지나치게 작은 간격 | 식각 후 동박이 남아 단락 위험 증가 | 동박 조건에 맞춰 간격 확대 또는 제조 가능값 확인 |
| 작은 패드에 큰 드릴 지정 | 위치 편차로 환형 링이 끊어짐 | 완성 홀과 패드 지름을 함께 조정 |
| 동박이 외형선에 너무 가까움 | 라우팅 후 동박 노출 또는 가장자리 손상 | 기능 영역을 제외하고 엣지 여유 확보 |
| 미세 피치 패드 사이 마스크 댐 부족 | 마스크가 사라져 납땜 브리지 위험 증가 | 개구 방식을 제조사와 사전 협의 |
| 임피던스 목표만 있고 적층 조건 없음 | 표준 적층 적용 후 선폭 수정 질의 발생 | 목표값·허용오차·기준층을 함께 명시 |
DFM 결과에는 수정 위치, 원래 값, 권장 값과 기능 영향이 필요합니다. 전류, 임피던스나 조립성이 달라지면 설계자 승인을 거쳐야 합니다.
긴급 제작 전에 어떻게 셀프 체크할까요?

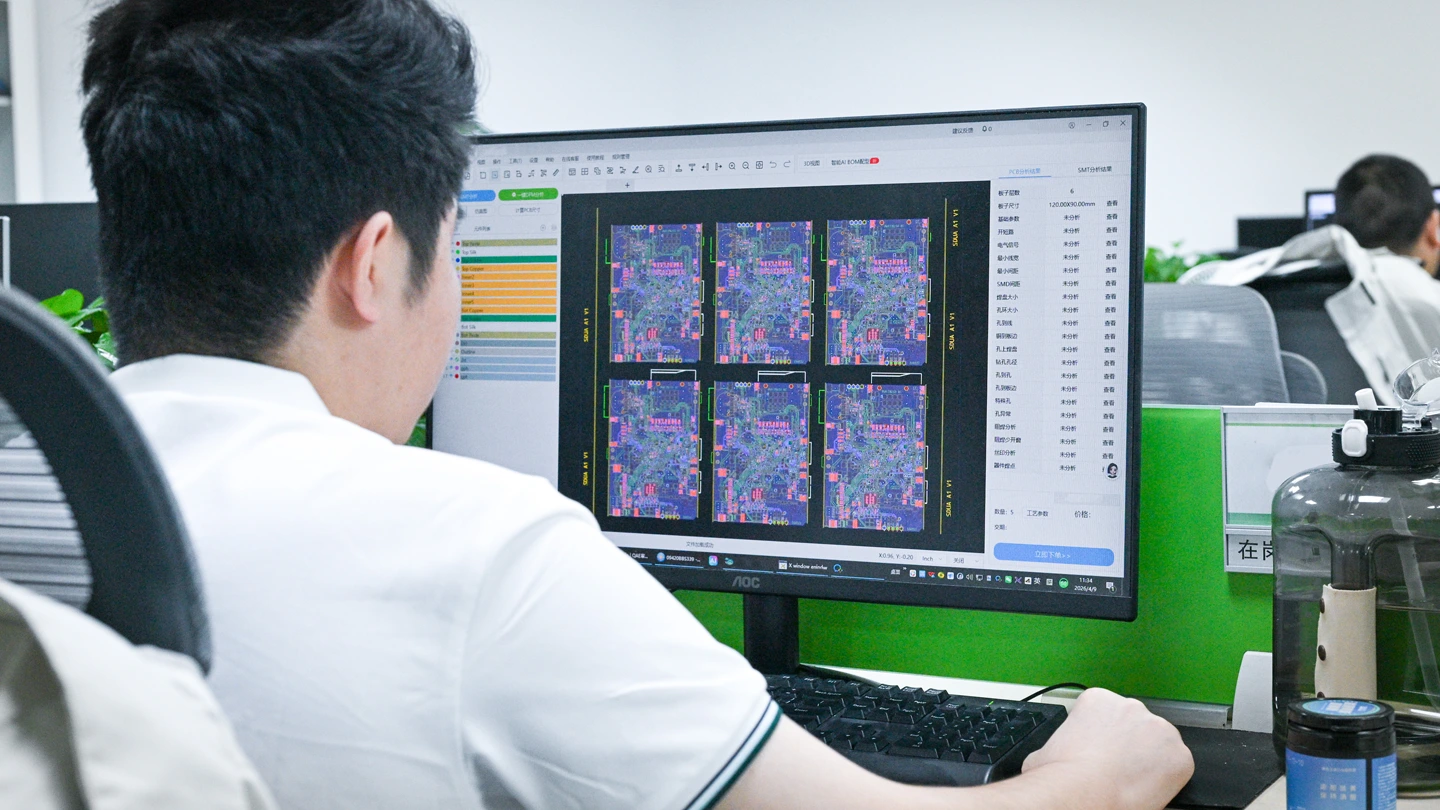

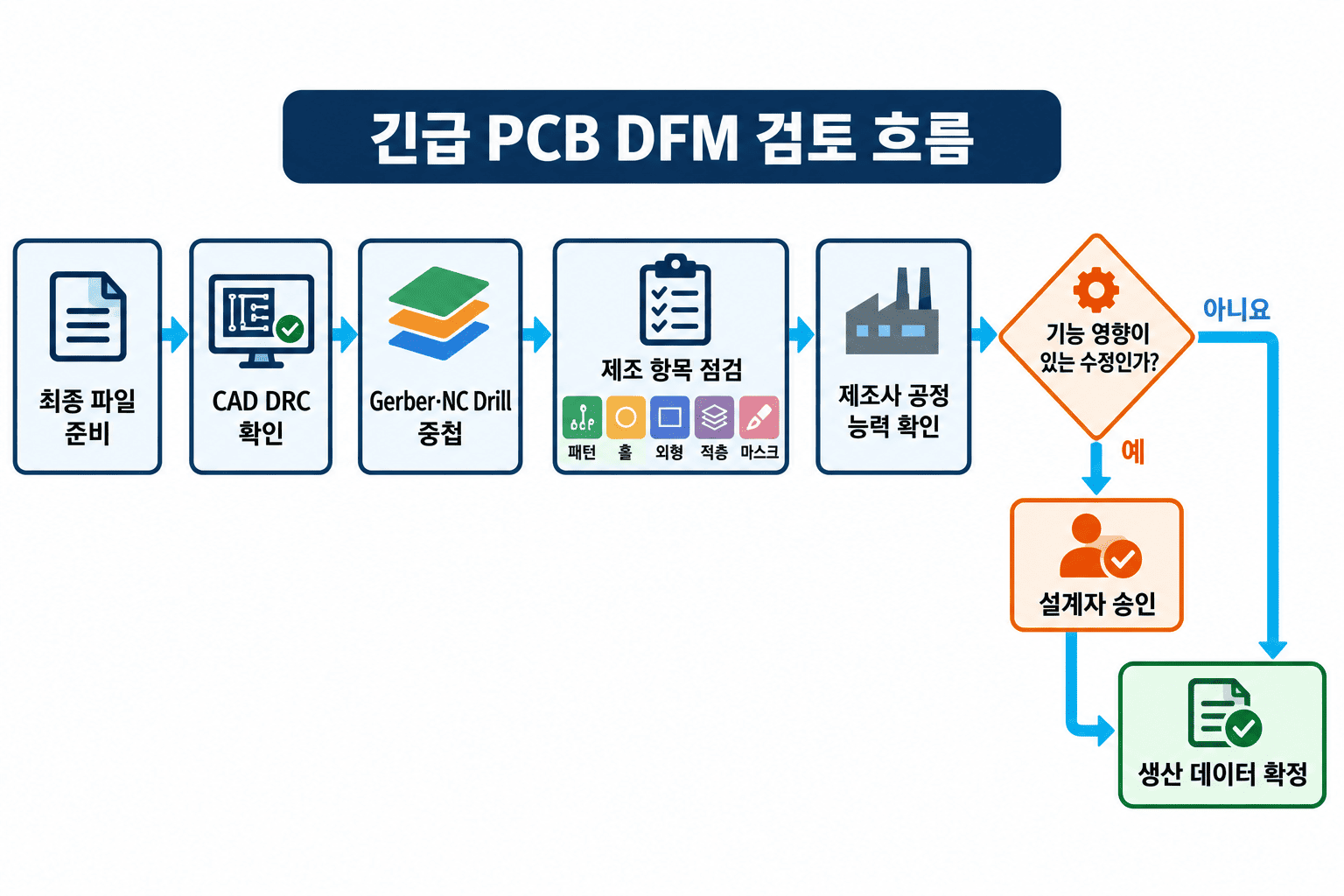

먼저 설계 규칙 검사(DRC)로 도구가 찾을 수 있는 위반을 제거하고, 그다음 Gerber와 드릴을 실제 제조 데이터 기준으로 겹쳐 보세요. CAD 화면에서는 보이지 않던 누락 레이어, 뒤집힌 면, 외형과 홀 불일치를 발견할 수 있습니다.
출력 데이터를 빠르게 확인하려면 온라인 거버 뷰어를 사용할 수 있습니다.
| 확인 | 긴급 제작 전 PCB DFM 체크리스트 |
|---|---|
| □ | 최소 선폭·간격이 동박 두께와 제조 능력에 맞는다. |
| □ | 완성 홀, 드릴 크기, 패드와 환형 링을 함께 확인했다. |
| □ | PTH, NPTH, 슬롯과 블라인드 비아의 속성이 구분됐다. |
| □ | 동박, 패드와 부품이 외형·컷아웃에서 충분히 떨어져 있다. |
| □ | 레이어 순서, 전체 두께, 동박과 임피던스 조건이 일치한다. |
| □ | 솔더 마스크 개구와 댐이 조립 조건에 맞게 설계됐다. |
| □ | 실크가 패드·홀을 침범하지 않고 외형선이 폐합됐다. |
| □ | Gerber와 NC Drill을 겹쳐 최종 리비전을 확인했다. |
체크리스트를 통과해도 제조사별 공정 능력은 다릅니다. 한계값 설계나 복합 공정은 주문 전에 표시하고 DFM 답변을 받아야 합니다.
PCBgogo - 긴급 PCB 제작 전 DFM 확인
최종 Gerber와 드릴, 적층, 재료와 특수 공정 조건을 제출하면 제작 가능 여부와 실제 일정을 함께 검토할 수 있습니다. PCB 견적 확인 >
자주 묻는 질문(FAQ)
Q1. 긴급 PCB 제작에서는 DFM 검토를 생략해도 되나요?
A1. 권장하지 않습니다. DFM 위반으로 파일 수정이나 재제작이 발생하면 단축한 시간보다 더 큰 지연이 생길 수 있습니다.
Q2. CAD의 DRC를 통과하면 PCB DFM도 통과한 건가요?
A2. 아닙니다. DRC는 설정된 전기·기하 규칙을 확인하지만 실제 제조사의 재료, 동박, 드릴, 마스크와 가공 능력까지 모두 반영하지는 않습니다.
Q3. PCB 최소 선폭과 간격은 모든 업체가 같은가요?
A3. 같지 않습니다. 동박, 레이어, 표면 처리와 제조 공정에 따라 달라지므로 해당 주문 조건에 맞는 능력값을 확인해야 합니다.
Q4. 완성 홀과 드릴 크기는 왜 다른가요?
A4. 도금 홀은 드릴 뒤 홀 벽에 구리가 형성돼 완성 지름이 작아집니다. 부품 삽입 홀은 리드 크기와 조립 여유를 기준으로 완성 홀을 지정하세요.
Q5. PCB DFM 검토를 요청할 때 무엇을 보내야 하나요?
A5. 최종 Gerber와 NC Drill, 외형, 적층, 재료·동박·두께, 임피던스와 특수 공정 정보를 같은 리비전으로 전달해야 합니다.
