전자 워크샵에 들어가면 선반에서 납 솔더와 무연 솔더를 모두 찾을 수 있습니다. 엔지니어들은 이에 대해 논쟁하고, 구매 팀은 규정 준수 여부를 묻고, 취미가들은 그저 어느 쪽이 더 잘 작동하는지 알고 싶어 합니다. 간단한 답은: 무엇을 제작하고, 어디에 사용되며, 어떤 트레이드오프를 감수할 수 있는지에 따라 다릅니다.

이 가이드는 녹는점과 접합 신뢰성부터 규제 요건 및 표면 처리 호환성까지 실제 차이점을 분석하여, 보드를 생산에 투입하기 전에 정보에 입각한 결정을 내릴 수 있도록 합니다.

납 솔더란 무엇인가?

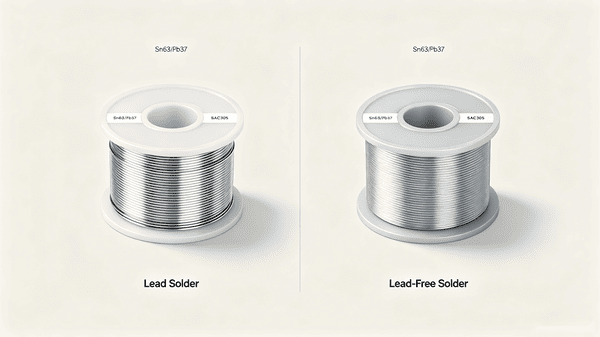

납 솔더 — 납 함유 솔더라고도 함 — 은 전통적으로 주석과 납으로 만들어진 금속 합금입니다. 가장 일반적인 조성은 Sn63/Pb37로, 63% 주석과 37% 납입니다. 이 특정 비율은 공정 조성으로, 풀림 상태를 거치지 않고 단일 온도(183°C / 361°F)에서 녹고 굳습니다.

그 예측 가능한 상 전이는 전자 조립에서 큰 의미가 있습니다. 콜드 솔더 접합의 주요 원인 중 하나인 접합이 굳는 동안 교란될 위험을 줄여 줍니다. 낮은 녹는점, 우수한 습윤성, 자체 플럭스 특성과 결합하여 납 함유 솔더는 수십 년 동안 업계 표준이었습니다.

다른 일반적인 조성으로는 Sn60/Pb40(약간 더 높은 녹는 범위, 183–190°C)와 웨이브 솔더링 팔레트 같은 고온 응용에 사용되는 Sn10/Pb90가 있습니다.

무연 솔더란 무엇인가?

무연 솔더는 납을 다른 금속으로 대체합니다. 오늘날 가장 널리 사용되는 합금은 SAC305 — 96.5% 주석, 3% 은, 0.5% 구리 — 로 녹는점은 약 217–220°C입니다. 다른 변형으로는 SAC405(더 높은 은 함량)와 웨이브 솔더링 응용에 선호되는 SN100C(주석-구리-니켈) 같은 저은 대안이 있습니다.

무연 조립으로의 전환은 주로 2006년에 발효되어 대부분의 소비자 전자기기에서 납 사용을 제한한 EU의 RoHS(유해 물질 제한 지침)에 의해 추진되었습니다. 오늘날 무연 솔더는 EU에서 판매되는 모든 제품의 기본이며, 대부분의 제조사는 공급망을 단순화하기 위해 전 세계적으로 채택했습니다.

납 vs 무연 솔더: 나란히 비교

성능 및 신뢰성: 각각 우수한 분야

대부분의 소비자 전자기기에서 무연 솔더는 납 함유 솔더와 비슷하게 수행됩니다 — 특히 현대 SAC 합금과 최적화된 리플로우 프로파일에서 그렇습니다. 하지만 각 유형이 명확한 이점을 가지는 특정 시나리오가 있습니다.

납 솔더가 우수한 분야:

· 고진동 환경 — 납 함유 접합은 더 연성이 있어 기계적 응력을 더 잘 흡수합니다

· 재작업이 많은 조립 — 더 낮은 리플로우 온도는 주변 부품 손상 위험을 줄입니다

· 파인 피치 및 고밀도 보드 — 더 나은 습윤성은 좁은 공간에서 더 깨끗한 접합을 의미합니다

· 군사 및 항공우주 응용 — RoHS 면제가 입증된 장기 신뢰성을 위해 납 함유 솔더를 허용하는 곳

무연 솔더가 유리한 경우:

· 시장 접근을 위해 RoHS 또는 REACH 규정 준수가 필요한 경우

· 제품이 높은 작동 온도에 노출될 수 있는 경우 (무연 접합은 150°C 이상에서 더 잘 견딤)

· 대상 시장의 환경 규제가 납 함유를 금지하는 경우

· 폐기 시 재활용 및 폐기 요건이 우려되는 경우

납 솔더 안전: 사실과 오해 구분

납 솔더에 대한 많은 경고는 사실이지만, 일부는 과장되어 있습니다. 납은 진정으로 유독합니다 — 시간이 지남에 따라 체내에 축적되며 장기간 또는 반복 노출 시 심각한 건강 위험을 초래합니다. 하지만 솔더링 상황에서의 실제 위험은 주로 훈증(대부분 납 증기가 아닌 플럭스 증기)과 씻지 않은 손을 통한 납 입자 섭취에서 비롯됩니다.

맨손으로 납 함유 솔더 와이어를 단순히 취급하는 것은 사용 후 씻기만 하면 위험이 최소화됩니다. 더 중요한 직업적 노출은 적절한 환기나 위생 없이 매일 솔더링을 수년간 한 경우에 발생합니다. 적절한 배기 시스템을 갖춘 통제된 제조 환경에서는 납 솔더를 안전하게 사용할 수 있습니다.

기본 주의사항:

· 항상 충분한 환기나 훈배기구와 함께 작업하십시오

· 식사, 음료 또는 얼굴 접촉 전에 손을 철저히 씻으십시오

· 미세 입자를 생성하는 납 함유 솔더 접합의 연마나 그라인딩을 피하십시오

· 지역 규정에 따라 납 함유 재료를 보관 및 폐기하십시오

표면 처리 호환성: 왜 중요한가

솔더 선택은 단독으로 일어나지 않습니다 — PCB의 표면 처리와 직접 상호작용합니다. 이는 PCB에 하드 골드 도금을 사용할 때 특히 중요합니다.

하드 골드 도금(니켈 위에 전기도금된 금)은 엣지 커넥터, 카드 접점, 고마모 영역에 일반적으로 사용됩니다. 극도로 내구성이 있고 내식성이 있지만, 솔더링 가능한 표면으로는 이상적이지 않습니다 — 금은 솔더에 빠르게 용해되어 금 취성과 약한 접합을 유발할 수 있으며, 특히 SAC 합금에서 그렇습니다. 솔더링될 부품에는 ENIG(무전해 니켈 침지 골드)가 더 나은 선택입니다: 솔더링성을 보호하면서 취성 위험 없이 니켈 위에 얇고 균일한 금 층을 제공합니다.

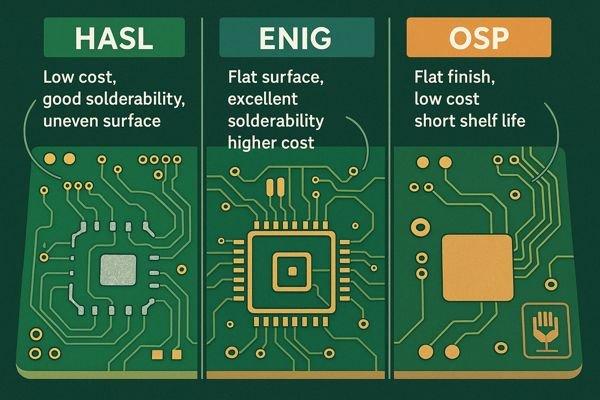

PCB에 하드 골드 도금을 지정할 때, 일반적으로 커넥터 영역에만 사용되며 솔더링 가능한 패드에는 다른 표면 처리(HASL, ENIG  또는 OSP)가 적용됩니다. 설계 중에 이 구분을 올바르게 하고 — 제작 노트에 명확히 표시하면 — 하류의 많은 조립 문제를 예방할 수 있습니다.

그렇다면 어느 것을 사용해야 할까?

다음은 간단한 프레임입니다:

다음 경우 납 솔더를 선택하십시오:

· 제품이 RoHS 면제 대상임 (군사, 항공우주, 특정 조건하의 의료)

· 공정 제어를 유지하기 어려운 프로토타입 작업이나 재작업 중

· 응용 분야에 고진동 또는 기계적 충격이 포함됨

· 납 함유 공정용으로 정격된 레거시 부품으로 작업 중

다음 경우 무연 솔더를 선택하십시오:

· EU, 영국, 캘리포니아 또는 RoHS/REACH 요건이 있는 시장으로 출하

· 제품이 소비자 전자기기 또는 IoT

· 장기적 환경 폐기가 우려됨

· 부품 라이브러리가 RoHS 규정 준수 공급업체에서 조달됨

마무리

솔더 선택은 PCB가 설계되고 제조되는 방식에 직접적인 영향을 미칩니다. 리플로우 온도의 차이는 재료 선택, 스택업 안정성, 부품 배치 정확도 및 솔더 마스크 성능에 영향을 미칠 수 있습니다 — 이것이 공정을 일찍 정렬하면 생산 후반의 박리나 불량 솔더 습윤 같은 문제를 피하는 데 도움이 되는 이유입니다.

PCBgogo에서는 성숙한 제조 공정과 고품질 재료를 사용하여 다양한 조립 요건에서 안정적인 성능을 보장합니다. 어떤 표면 처리나 생산 접근 방식이 프로젝트에 가장 적합한지 확신이 서지 않는다면, 언제든지 연락해 주십시오 — 당사의 엔지니어링 팀이 설계를 검토하고 자신감을 가지고 앞으로 나아갈 수 있도록 실용적이고 신뢰할 수 있는 솔루션을 권장해 드리겠습니다.
