PCB 시제품 비용, 판가만 보지 않는 총비용 모델

서론：스타트업 브랜드나 구매 담당자, PCB 발주가 처음인 하드웨어 팀은 시제품 견적을 받으면 먼저 판가부터 비교합니다. 몇 만 원, 몇십 만 원을 아꼈다는 숫자는 바로 보이기 때문입니다. 그런데 실제 개발에서는 그보다 훨씬 큰 비용이 뒤에서 생깁니다. 폴더블 FPC의 임피던스 편차로 화면을 다시 검증하고, 블루투스 스피커의 잡음을 잡느라 보드를 재설계하고, 무선 마이크의 RF 간섭 때문에 샘플을 다시 만들고, 보조배터리 보호 PCB의 샘플링 이상으로 안전 시험을 반복하는 식입니다.

3C 소비전자 개발에서 PCB 시제품은 단순한 부품 구매가 아니라 설계 가설을 확인하고 양산 위험을 줄이는 과정입니다. 이 글에서는 기본 판가에 공정·기술 부가비, 재제작과 디버깅, 물류·관리, 일정 지연과 실패 위험을 더한 PCB 총비용 모델을 만듭니다. 또한 폴더블, 오디오·RF, 전원 보호 보드의 특성에 따라 어떤 비용을 먼저 확인해야 하는지, 엔지니어와 구매자가 제작사를 어떤 기준으로 비교하면 좋은지 정리합니다.

왜 PCB 시제품 견적에서 판가만 보면 판단이 흔들릴까요?

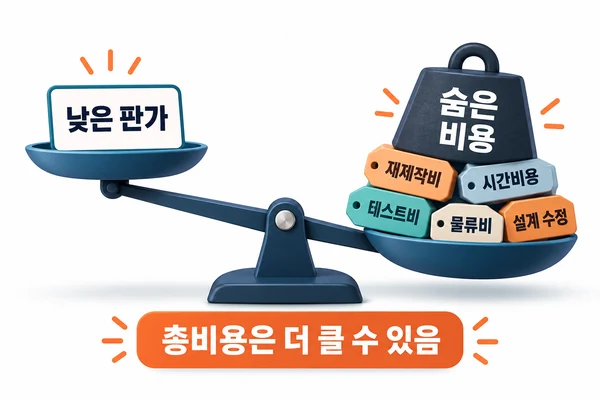

판가는 확정된 숫자지만 실패 비용은 아직 발생하지 않은 숫자입니다. 그래서 구매 단계에서는 판가가 크게 보이고, 재설계 인력과 일정 손실은 작게 보이기 쉽습니다. 문제는 민감한 3C 보드일수록 작은 제조 편차가 기능 문제로 이어지고, 원인을 찾기 위해 여러 부서의 시간이 동시에 들어간다는 점입니다.

• 단가가 낮다고 항상 총비용이 낮은 것은 아닙니다. 필요한 공정과 검사가 빠진 견적이라면 뒤에서 추가 비용이나 재제작 비용이 생길 수 있습니다.

• 시제품은 대충 만들어도 된다는 생각은 위험합니다. 시제품에서 확인하지 못한 임피던스·접지·샘플링 편차는 양산 단계에서 더 큰 불확실성이 됩니다.

• 리워크 비용은 PCB 한 장 가격이 아닙니다. 부품 재구매, SMT, 분해·조립, 엔지니어 분석과 재시험을 모두 포함합니다.

• 가장 싼 견적과 가장 비싼 견적을 비교하기 전에 두 견적이 같은 재료, 공정, 검사와 납기 범위를 포함하는지 먼저 맞춰야 합니다.

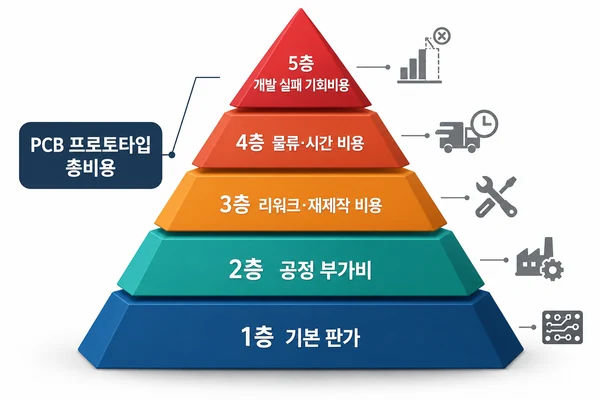

PCB 시제품 총비용을 계산하는 다섯 개 층

실무에서는 다음 구조로 계산하면 누락을 줄일 수 있습니다. PCB 총비용은 ‘기본 판가 + 공정·기술 부가비 + 재제작·리워크 + 물류·관리 + 일정·기회 위험’입니다. 마지막 항목은 확정 비용이 아니므로, 발생 가능성과 발생했을 때의 영향을 곱한 기대비용으로 별도 표시하는 편이 좋습니다. 그래야 확정 지출과 위험 추정치를 섞지 않습니다.

1층: 기본 판가

기본 판가는 재료, 층수, 크기, 동박, 표면처리, 수량과 표준 납기에서 결정됩니다. 비교가 가장 쉬운 영역이지만, 사양과 납기가 같을 때만 의미가 있습니다. 한 견적은 전기 검사를 포함하고 다른 견적은 별도라면 단순 단가 비교가 아닙니다.

• 보드 크기·층수·두께·동박·표면처리·수량을 동일하게 맞춥니다.

• PCB 단품인지, SMT·부품·스텐실·치공구가 포함된 PCBA 견적인지 구분합니다.

• 표준 납기와 긴급 납기를 섞어 비교하지 않습니다.

2층: 공정·기술 부가비

고속 신호, FPC, 초미세 패턴, 두꺼운 동박과 특수 적층은 추가 관리가 필요합니다. 이 비용이 견적에 처음부터 포함될 수도 있고, 파일 검토 후 별도로 확정될 수도 있습니다. 중요한 것은 가격이 높고 낮음이 아니라 어떤 공정과 검사가 포함됐는지 투명하게 구분하는 것입니다.

• 폴더블 FPC·고속 디스플레이: 실제 스택업, 임피던스 쿠폰, FPC 공차와 굽힘 구간 자료가 필요합니다.

• 스피커·무선 마이크: 접지·차폐 패드, 고주파 선로와 오디오 구역의 제조 편차를 확인합니다.

• 보조배터리 보호 PCB: 동박, 샘플링 라인, 밸런싱 회로와 전기 검사 조건을 명확히 합니다.

특히 제어 임피던스 비용을 비교할 때는 단순히 ‘임피던스 포함’이라는 문구보다 스택업과 허용 공차, 쿠폰 및 측정 보고서 범위를 확인해야 합니다. 세부 준비 항목은 임피던스 제어 설계 가이드에서 확인할 수 있습니다.

3층: 재제작·리워크와 디버깅 비용

시제품이 기능 시험을 통과하지 못하면 기존 보드 비용은 이미 지출된 상태입니다. 여기에 새 보드, 새 부품, 재실장, 분해와 조립, 엔지니어 분석, 시험 장비 예약과 회귀 시험이 더해집니다. 그래서 재제작 한 번의 비용은 최초 판가 차이보다 커질 수 있지만, 그 비율은 프로젝트마다 다릅니다.

• PCB·FPC 재제작비와 반복되는 공정 부가비

• 폐기된 부품 및 재실장·리워크 작업비

• 하드웨어·펌웨어·기구 엔지니어의 원인 분석 시간

• EMI·안전·신뢰성·기능 시험의 재예약과 재시험 비용

4층: 물류·발주·일정 관리 비용

재샘플은 한 번 더 배송하는 것으로 끝나지 않습니다. 긴급 운송, 통관, 추가 발주와 품질 대응, 공급사와의 파일 확인 시간이 누적됩니다. 소량 주문일수록 관리 인건비가 보드 한 장에 차지하는 비중도 커질 수 있습니다.

• 긴급 배송과 재배송 비용

• 발주·통관·입고 검사와 불량 대응 인력

• 다음 시제품·인증·금형 일정이 밀리면서 발생하는 대기 비용

• 테스트 장비와 외부 시험소 예약 변경 비용

5층: 개발 실패와 시장 기회 위험

출시 지연과 브랜드 영향은 견적서에 나타나지 않지만 사업팀에는 중요한 비용입니다. 다만 이를 부풀려 계산하면 비교가 왜곡됩니다. ‘문제가 생기면 무조건 얼마 손해’가 아니라, 문제 발생 가능성, 지연 기간, 영향을 받는 매출·마케팅·채널 일정을 나눠 시나리오별로 기록합니다.

• 인증·양산 전환 일정이 밀릴 가능성

• 시장 출시 창이나 캠페인 일정 상실

• 양산 전 발견하지 못한 편차가 대량 불량으로 확대될 위험

• 반복되는 초기 품질 문제로 고객 리뷰와 브랜드 신뢰가 흔들릴 위험

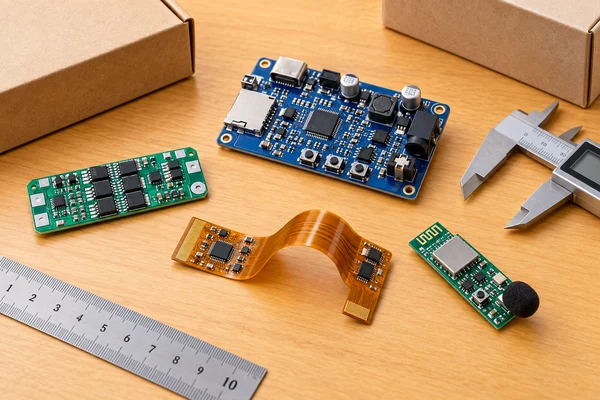

3C 제품 유형별로 달라지는 총비용 관리 포인트

같은 PCB 제작 비용이라도 제품이 어떤 실패에 민감한지에 따라 우선순위가 달라집니다. 폴더블 고속 링크는 임피던스와 FPC 편차가, 무선 오디오는 접지와 RF 결합이, 보호 보드는 샘플링과 안전 시험이 총비용을 키우기 쉽습니다.

• 폴더블 FPC와 고속 디스플레이는 가장 싼 기판보다 링크 전 구간의 임피던스·굽힘 조건을 같은 기준으로 관리할 수 있는지가 중요합니다.

• 블루투스 스피커는 회로가 동작해도 저노이즈·POP·접지 문제가 남을 수 있으므로 전원·오디오 레이아웃 DFM과 테스트 포인트를 확인합니다.

• 무선 마이크는 RF 영역과 오디오 전치부의 분리, 차폐 프레임 접지와 고주파 경로 공차가 재설계 가능성을 좌우합니다.

• 보조배터리 다중 셀 보호 PCB는 외관상 단순해 보여도 샘플링·밸런싱 편차가 안전 재시험으로 이어질 수 있어 저난이도 보드로 단정하면 안 됩니다.

익명화된 판가 중심 발주 실패 사례

다음은 특정 업체와 금액을 공개하지 않은 대표 사례입니다. 폴더블 디스플레이 고속 링크 시제품에서 구매팀은 가장 낮은 판가를 우선 선택했습니다. 그러나 초기 견적에는 목표 스택업 확정, 임피던스 쿠폰과 측정 보고서 범위가 명확히 포함되지 않았습니다. 완제품 굽힘 시험에서 특정 각도의 플리커가 반복됐고, PCB-FPC 전이 구간을 다시 검토해야 했습니다.

• 새 FPC와 PCB 제작비, 재실장 부품과 조립비가 추가됐습니다.

• 하드웨어·기구·펌웨어 팀이 원인을 분리하기 위해 같은 문제를 반복 시험했습니다.

• 예약된 신뢰성 시험과 다음 시제품 일정이 뒤로 밀렸습니다.

• 초기 판가 절감분보다 큰 총비용이 발생했지만, 정확한 배수는 인건비와 일정 영향에 따라 달라졌습니다.

핵심은 낮은 가격 자체가 문제가 아니라, 가격 비교 전에 필요한 공정·검사·납기 범위를 동일하게 맞추지 않았다는 점입니다. 같은 사양을 정확히 충족하는 낮은 견적이라면 충분히 합리적인 선택이 될 수 있습니다.

엔지니어와 구매자가 함께 쓰는 제작사 선택 기준

구매는 가격과 납기를, 엔지니어는 공정 적합성을, 품질팀은 검사와 추적성을 확인합니다. 세 부서가 서로 다른 표를 쓰면 판가가 싼 공급사와 기술적으로 맞는 공급사가 따로 남습니다. 아래 질문을 같은 비교표에 넣으면 PCB 총비용 관점에서 판단하기 쉬워집니다.

DFM은 무료인지 유료인지보다 실제로 어떤 항목을 검토하고, 수정 요청이 견적과 납기에 어떻게 반영되는지가 중요합니다. 긴급 제작 전에 확인할 DFM의 역할은 PCB 제작 전 DFM 검토 가이드를 참고해 비교 항목으로 정리할 수 있습니다.

• 단순 최저가 순위와 별도로 ‘요구 공정 충족 여부’를 먼저 합격·불합격으로 판정합니다.

• 합격한 공급사끼리만 판가, 납기, 보고서, 대응과 재제작 정책을 비교합니다.

• 시제품과 양산의 재료·공정·검사 기준이 달라지는지 미리 확인합니다.

• 견적에 포함되지 않은 불확실 항목은 0원으로 두지 말고 예상 범위 또는 결정 시점을 기록합니다.

• 발생 가능성이 낮아도 영향이 큰 안전·인증·브랜드 위험은 별도 승인 항목으로 관리합니다.

제작 전 정리와 PCBgogo 견적·DFM 지원

PCB 시제품 비용을 낮추려면 판가를 무시하는 것이 아니라, 판가와 위험 비용을 분리해 같은 기준으로 비교해야 합니다. 제품 난이도, 필요한 공정, 검사 자료, 납기와 재제작 조건이 명확할수록 불필요한 부가비와 재샘플 가능성을 줄일 수 있습니다.

PCBgogo에서는 제출된 거버 파일과 제작 사양을 기준으로 PCB 견적과 DFM 검토를 진행할 수 있습니다. 임피던스, FPC, 동박, 적층과 검사 요구를 처음부터 함께 전달하면 단순 판가뿐 아니라 제작 범위와 추가 조건을 더 명확히 확인할 수 있습니다. 프로젝트의 시장 기회비용을 대신 계산하는 서비스는 아니므로, 내부 인건비와 일정 영향은 고객사가 별도 총비용표에 반영하는 방식이 적절합니다.

부록: PCB 시제품 비용 관리 체크리스트

□ 비교 견적의 재료·층수·두께·동박·표면처리·수량·납기가 동일하다.

□ 기본 판가와 공정·검사·치공구 부가비를 구분했다.

□ 고속·FPC·RF·오디오·안전 회로에 필요한 공정 능력을 확인했다.

□ DFM 수정 범위와 견적·납기 변경 절차를 확인했다.

□ 불량 판정과 재제작·보상 정책을 주문 전에 확인했다.

□ 재샘플 시 PCB·부품·SMT·재조립·재시험 비용을 계산했다.

□ 엔지니어 디버깅과 구매·품질 대응 시간을 내부 비용에 포함했다.

□ 납기 지연이 인증·출시·마케팅 일정에 미치는 영향을 기록했다.

□ 시제품 기준이 양산 재료·공정·검사 기준과 연결되는지 확인했다.

자주 묻는 질문(FAQ)

Q1：단순 저난이도 PCB도 총비용 모델을 적용해야 하나요?

A1. 적용하는 것이 좋지만 항목의 무게는 줄일 수 있습니다. 표준 재료와 넓은 공차의 단순 보드는 판가 비중이 크지만, 전원 보호나 안전 기능이 있으면 검사와 실패 영향은 별도로 남겨야 합니다.

Q2：시제품 비용을 아끼려다 더 큰 손실이 생기는 이유는 무엇인가요?

A2. 작은 제조 편차가 기능 불량으로 연결되면 새 보드 가격뿐 아니라 부품, SMT, 디버깅 인력, 재시험과 일정 지연이 동시에 발생하기 때문입니다.

Q3：고속 신호 FPC는 왜 판가만으로 비교하기 어려운가요?

A3. 실제 스택업, 임피던스 공차, 쿠폰과 측정 기준, 굽힘 구간 공차가 견적 범위에 포함돼야 하기 때문입니다. 이 항목이 다른 견적은 같은 제품을 비교하는 것이 아닙니다.

Q4：브랜드 입장에서 시제품 품질이 중요한 이유는 무엇인가요?

A4. 시제품은 설계와 제조 공정의 위험을 양산 전에 찾는 단계입니다. 이때 발견하지 못한 편차는 인증 지연, 양산 불량과 초기 고객 경험 문제로 확대될 수 있습니다.
